Конструкция пластикового окна. Из чего состоит и элементы
Из статьи Вы узнаете:
Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.
Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.
В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

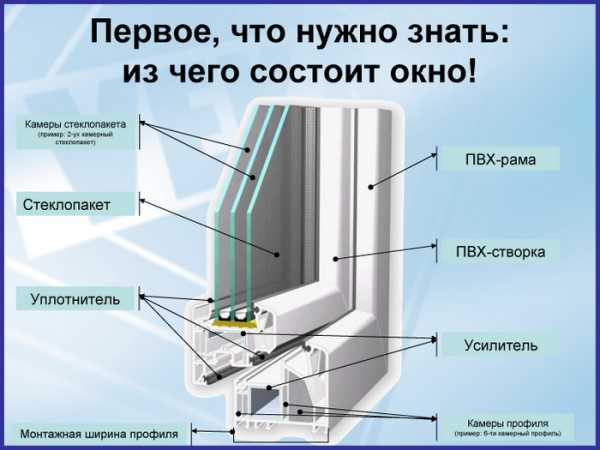

Из чего состоит пластиковое окно
Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.
Перечислим основные элементы пластикового окна:
- Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
- Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
- Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.

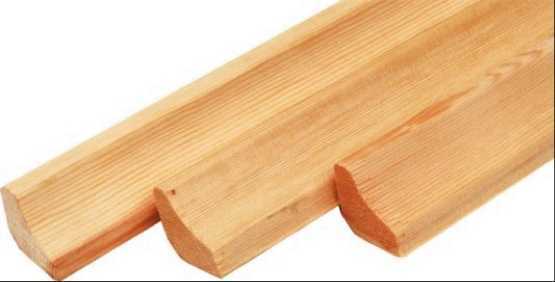

- Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей. Предотвращают возможные подвижки стеклопакета.
- Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.
В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

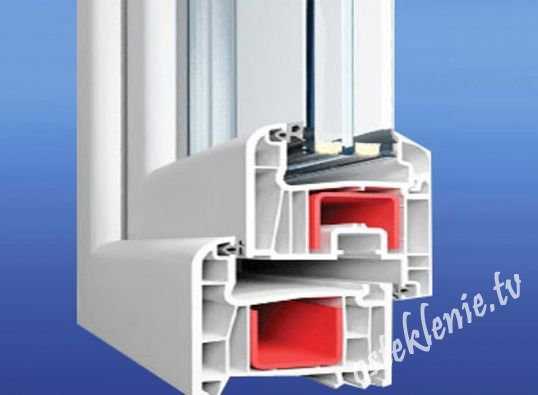

Профиль
Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.
Блиц-опрос: Какое окно лучше всего для кухни?Poll Options are limited because JavaScript is disabled in your browser.Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

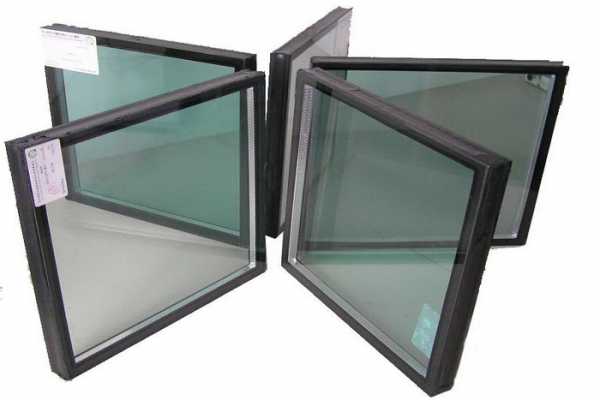

Стеклопакет

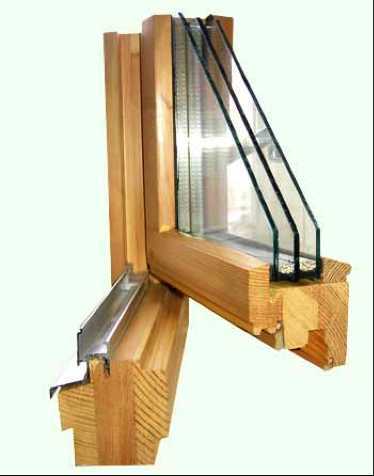

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.
Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

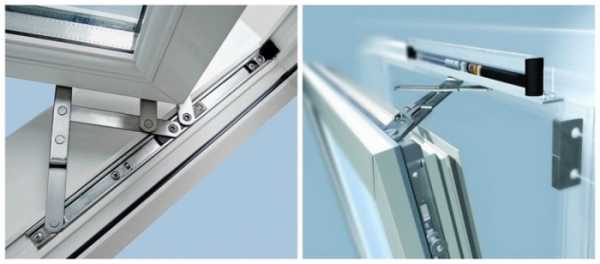

Фурнитура

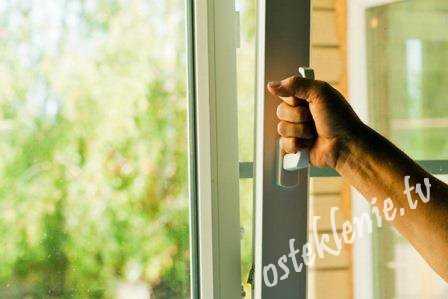

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.
Отличия пластиковых окон
Светопропускающие ПВХ конструкции различаются по:

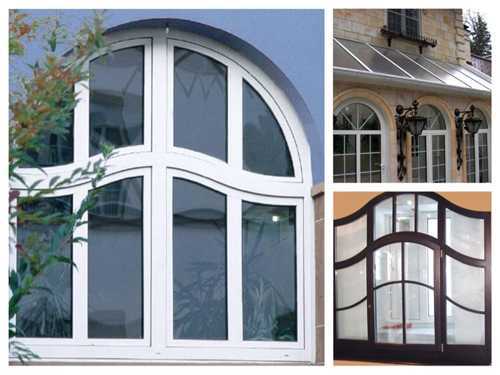

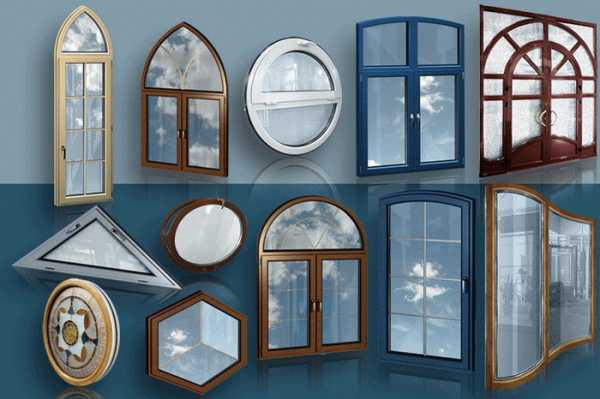

- Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
- Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.

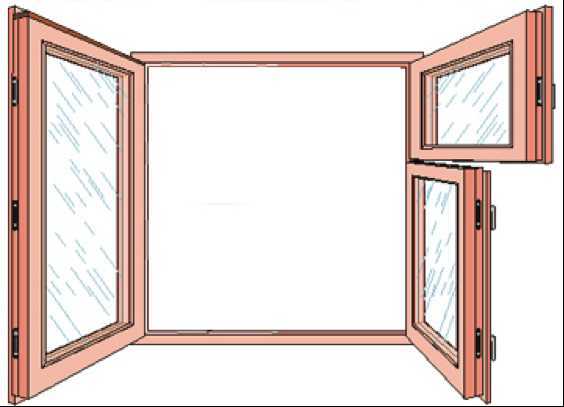

- Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
- Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.
Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.
Какое пластиковое окно выбрать?
При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.
- Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
- Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
- Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
- Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
- Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.
Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.
azaoknom.ru
Из чего состоит пластиковое окно конструкция
Устройство пластиковых окон (ПВХ), состав пластикового окна
Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.
Из чего состоят пластиковые окна

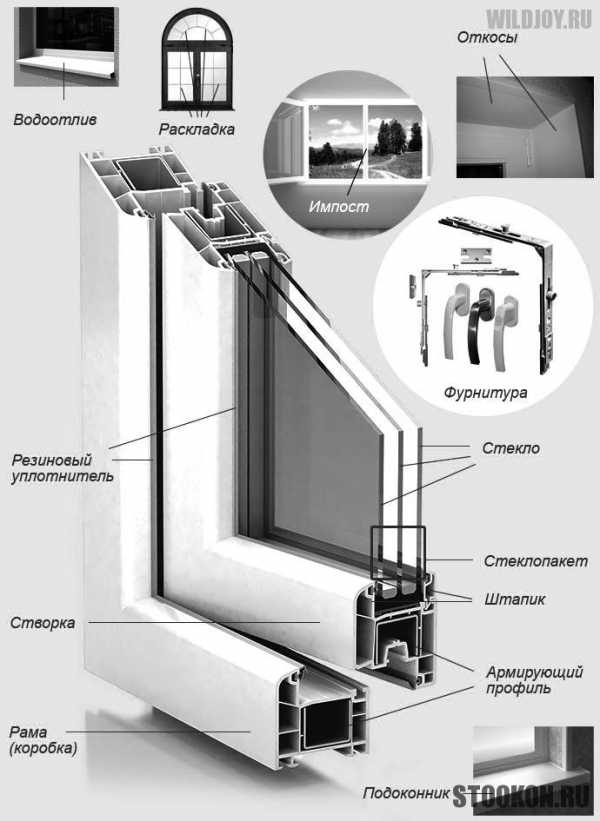

Устройство пластикового окна предполагает наличие следующих элементов:
- Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
- Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
- Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
- Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
- Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
- Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
- Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
- Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
- Штапик. Нужен для закрепления стеклопакета внутри створки.
- Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
- Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
- Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.

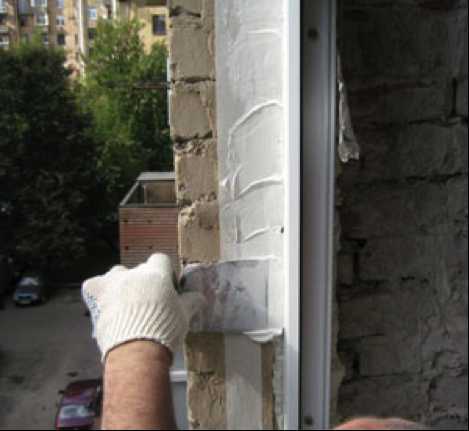

- Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.
Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.
Окно пластиковое: из чего состоит, особенности конструкции
Пластиковые окна настолько стали популярными и востребованными, что каждый владелец квадратных метров старается установить именно их. На рынке представлено большое разнообразие подобных изделий и чтобы не «потеряться» в выборе, стоит знать из чего состоит окно пластиковое. Дело в том, что если хотя бы один из составляющих компонентов будет неполноценно функционировать, то вся конструкция пластикового окна не будет отвечать требованиям и утвержденным нормативам. Основные комплектующие пластикового окна:
Эта часть пластикового окна состоит из двух разных материалов – пластикового профиля и стального, который служит армирующим элементом. По технике производства стальной профиль не доходит до мест стыковки, а вот пластиковый прочно спаивается. Подобная конструкция обладает повышенной устойчивостью к механическим/физическим воздействиям – в ходе исследования таких рам было выявлено отсутствие прогиба даже при максимальной нагрузки на раму.
Устройство пластикового окна по принципу сочетания армирующего стального профиля и пластика гарантирует прочность всей конструкции.
К этим комплектующим относятся все металлические элементы окна, которые могут быть подвижными и/или неподвижными. Количество присутствующих элементов фурнитуры зависит от того, какая конкретно конструкция окна. Например, при установке различных створок (распашных/раздвижных/откидных/поворотных/сочетанных) потребуются абсолютно разные фурнитурные элементы.
Эта часть пластикового окна состоит из такого же профиля, что и рама – стальной армирующий профиль в обрамлении пластика. Створки устанавливаются только в тех окнах, где предусмотрено открытие частей конструкции на проветривание.
Стеклопакет
Стеклопакет – это прозрачная часть пластикового окна, которая устанавливается в раму и герметично «упаковывается». Данная часть выполняет следующие функции:
От того, какое количество стеклянных полотен используется при изготовлении окна, будет зависеть вес всего окна. Если планируете вставить окно пластиковое, сколько весит вся конструкция стоит узнать до оформления заказа: необходимо просчитать максимально возможный вес и если есть возможность, то стоит увеличить количество стекол-вставок в пакет – качество рассматриваемого изделия повысится. Стеклопакет является единой конструкцией, которая состоит из нескольких стекол, профилей и воздушного пространства между ними. Некоторые производители в пространство между стеклами вкладывают специальные гранулы – они сохраняют абсолютную сухость внутреннего пространства. Хотя и в стандартных пластиковых окнах устанавливается специальная «подушка», которая служит впитывателем лишней влаги.
Качественные характеристики стеклопакетов могут различаться в зависимости от количества используемых стеклянных полотен.

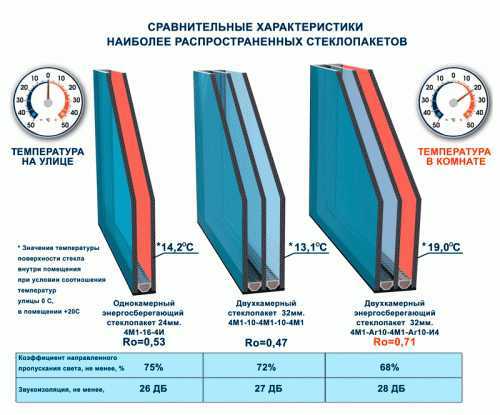

Однокамерный
Конструкция содержит в себе два стекла, которые и составляют стеклопакет – объединяются металлопластиковой рамой, между полотнами находится воздух. Стекла в однокамерном пакете могут использоваться самые различные: обычные, тонированные, защитные. При этом толщина окна пластикового зависит и от того, какой толщины используются стекла – стандартный размер не превышает 4 мм.
Двухкамерный
В конструкции используется три стекла, между ними находится два воздушных пространства – это значительно повышает качественные характеристики пластикового окна.
Трехкамерный
Максимально высокие характеристики по шумо и теплозащитных свойствах металлопластиковых окон. Некоторые производители предлагают покупателям и четырехкамерные стеклопакетыи с большим содержанием стекол. Но специалисты ставят под сомнение целесообразность приобретения и установки подобных изделий – соотношение цена/качество вряд ли удовлетворят потребителей. Между стеклами в пакеты может закачиваться воздухинертный газ или шестифтористая сфера. Наиболее дешевый вариант – обычный сухой воздух. Более дорогие два последующих варианта возможно и повысят качественные характеристики, но периодически придется производить дополнительное добавление средств в пространство. Стоит отметить, что конструкция окна пластикового может содержать в себе следующие виды стеклопакетов:
- энергосберегающие;
- морозоустойчивые;
- удароустойчивые;
- солнцезащитные;
- шумозащитные.
Но стоит отметить, что каждое пластиковое окно обладает перечисленными свойствами – возможно, не в полной мере, но этого вполне достаточно для комфортного нахождения людей в помещении.
Специалисты рекомендуют учитывать при выборе вида стеклопакетов климатические условия в месте проживания – например, для регионов северного расположения оптимальными станут морозоустойчивые и энергосберегающие стеклопакеты, а вот в южных регионах – солнцезащитные.
Резиновые уплотнители
Они необходимы для герметичности всей конструкции. Именно резиновые уплотнители являются основой для безупречного прилегания каждой створки к раме. Материал для изготовления этого элемента используется высокого качества, особенно если схема пластикового окна подразумевает установку открывающихся створок – повышенная эксплуатация не должна быстро привести в негодность уплотнители. В некоторых случаях, через несколько лет работы, резиновые уплотнители приходят в негодность – их всегда можно заменить, причем в частном порядке и без привлечения специалистов/мастеров.
Обычный, стандартный пластик (без стального профиля), который предназначается для плотной установки стеклопакета в раму.
Пластиковый профиль, который делит раму пластикового окна на две-три и более частей. Крепится он непосредственно к раме, внутри профиля установлен армирующий элемент (стальной), который повышает прочность конструкции, классифицируется импост как связующий элемент.
Элемент, который полностью имитирует импост, но устанавливается не между полосами рамы, а непосредственно на створках. Это позволяет при открывании одновременно двух створок оставлять оконный проем свободным. Знаяиз чего состоит окно пластиковое, покупателям будет гораздо проще сделать правильный выбор – нужно будет только убедиться в присутствии каждого из перечисленных элементов и в их качестве.
Как не ошибиться в выборе пластикового окна
Прежде всего, при выборе окон, нужно обращать внимание на продавца. На рынке работают дилерские компании, которые реализуют пластиковые окна непосредственно от производителя. И все-таки, нужно узнать, сколько лет на рынке работает продавец – если более 3 лет и имеет положительную репутацию, то можно смело доверить благоустроить свое помещение.
Не идите за рекламой и очень низкими ценами на пластиковые окна – качественная продукция дешевой не бывает.
Второй момент при выборе – рассмотрите предлагаемое окно пластиковое в разрезе: такие схемы имеются в каждом офисе продавцов, да и реально разрезанный стеклопакет должен быть представлен продавцом. Третий момент – полноценность оказываемых услуг. На дом к заказчику должен приехать мастер и замерщик – изучить помещение, расположение окна (север/восток/юг/запад), сделать расчеты максимально возможного веса пластикового окна, снять все замеры. Самостоятельно снять замеры можно, но ошибка даже в пару миллиметров приведет к перекосу всей конструкции и, как следствие, неудовлетворительной эксплуатации. Имея представление о пластиковом окне в плане качественных/технических параметров, гораздо легче сделать правильный выбор и самого изделияи компании, услугами которой будете пользоваться.

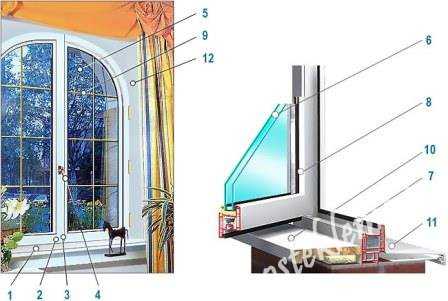

Из чего состоит окно
Вся конструкция пластикового окна представляет собой одну четкую взаимосвязанную систему, в которой каждый отдельный элемент играет важную роль. Поэтому для того, чтобы понять всю систему работы окна ПВХ, стоит сначала разобраться в его структуре:
1. РАМА: Своего рода фундамент окна. Является главной несущей частью по всему периметру окна. В ее основе лежит многокамерный профиль. Изготавливается на основе точных размеров заказанного окна, ведь именно это влияет на теплозащиту и звукоизоляцию окна. Поэтому такое огромное значение имеет замер вашего окна профессионалом. Основная функция, которую несет в себе рама — удержание веса створок вместе со стеклопакетом. Поэтому главный критерий при изготовлении рамы — ее жесткость. Это достигается за счет специального армирующего профиля, внутри пластиковой части.
2. СТВОРКА: Наиболее движущаяся часть конструкции, прикрепляется к раме и тоже изготовлена из пластика. Это необходимо для того, чтобы окно обладало открывающейся частью. При этом пластиковое окно обладает несколькими режимами открывания: -поворотное -откидное -поворотно-откидное -глухое
3. ШТУЛЬП и ИМПОСТ: предназначены для разделения площади окна на отдельные части и створки. Не многие понимают отличие штульпа и импоста между собой, однако оно есть. Обе детали достаточно важны в конструкции, но разница между ними одна: импост крепится непосредственно к раме, а штульп — створке.
4. ФУРНИТУРА: все механизмы, отвечающие за закрытие и открытие окна. Как правило большая часть всей фурнитурной системы не сильно заметна, поскольку спрятана внутри профиля. Кроме того, благодаря фурнитуре вы можете выбирать тот режим проветривания, которые комфортен именно вам.
5. СТЕКЛО: стекло для пластиковых окон бывает абсолютно различное, в зависимости от способа изготовления.
6. СТЕКЛОПАКЕТ: конструкция с высокой герметизацией из 2-3 стекол, от этого название двухкамерного или трехкамерного пакета. Для поглощения остаточной влаги и защиты стекал от запотевания, между стекол расположена специальная алюминиевая рамка, которая заполняется монокулярным ситом. Кроме того, по всему периметру стеклопакет залит тиоколовой мастикой, состоящей из двух компонентов. Это предотвращает попадание влаги и пыли, а также гарантирует более долгую службу окна. Главная функция стеклопакета — это поддержание тепла и звукоизоляции.
7. ДЕКОРАТИВНЫЙ ШПРОС: представляет собой декоративную конструкцию в виде решетки, которая предназначена дополнять общий дизайн. Основная функция — разделить высокое широкое окно на более мелкие. К тому же это способствует укреплению общей конструкции окна.
8. ШТАПИК: узкий элемент для прижимания стеклопакета к створкам. Выполнен из пластика.
9. УПЛОТНИТЕЛИ ИЗ РЕЗИНЫ: проводится по всему периметру элементов, которые примыкают к основанию окна. Назначение — герметизация и исключение возможности сквозняка, а так же попадания пыли и влаги.
10. ОТКОС: это панель, необходимая для более эстетического оформления «боков» оконного проема.
11. ПОДОКОННИК: панель с определенной шириной, которая производится из материала ПВХ.
12. ВОДООТЛИВ: выполнен из металла. Представляет собой небольшую деталь, которая устанавливается на окне с внешнй стороны, вдоль нижней части рамы.
13. МОСКИТНАЯ СЕТКА: металлическая сетка на основе каркаса от насекомых.
Источники: http://gold-cottage.ru/okna/ustrojstvo_plastikovyh_okon_pvh_sostav_plastikovogo_okna.html, http://osteklenie.tv/stati-sovety/181-okno-plastikovoe-iz-chego-sostoit-osobennosti-konstrukcii.html, http://vibor43.ru/dveri/iz-chego-sostoit-okno.php
1oknn.ru
Конструкция пластикового окна — из чего состоит, назначение элементов
Всем знакомые пластиковые окна состоят из целого ряда элементов, это профиль ПВХ, стеклопакет, фурнитура, уплотнительные контуры, штапики, водоотлив, подоконник, откосы. В итоге устройство пластикового окна получается весьма сложным. Например, профиль из поливинилхлорида, на вид похожий на гладкий брусок (такое определение допускает ГОСТ 30673-99), скрывает внутри много сложных технических решений.
Конструкция пластиковых окон
Современные оконные системы ПВХ изготавливаются по принципу конструктора, что открывает неограниченные возможности в производстве светопрозрачных конструкций любой конфигурации. Преимущества ПВХ систем хорошо известны:
- относительно небольшой вес в сравнении с деревянными, алюминиевыми и дерево-алюминиевыми;
- долговечность и надежность;
- высокие потребительские свойства;
- различные варианты открывания: поворотное, поворотно-откидное, откидное, раздвижное;
- простота ухода;
- доступная цена.
Споры о том, какие окна лучше, в обозримом будущем вряд ли закончатся. Каждый вид имеет свои преимущества и недостатки. Но на аргумент «специалистов», что пластик выделяет вредные вещества и утрачивает прочностные свойства при нагреве, хочется порекомендовать освежить знания по химии. Да, с ПВХ профилем это происходит, но при таких температурах, при которых любой человек давно будет вынужден покинуть помещение.

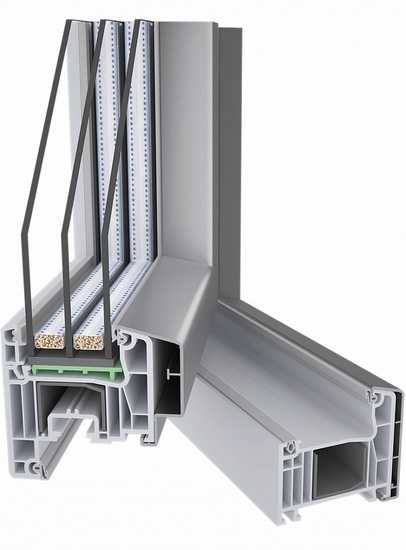

Пластиковое окно — из чего оно состоит
Конструкция пластиковых окон включает два основных элемента — профиль и стеклопакет. После измерения размеров проема специалистами на производстве изготавливается оконная коробка. В общей площади конструкции на ее долю приходится около 10%.
Рассмотрим элементы окна, состоящие из профиля выбранной камерности:
- рама — сваренная по углам коробка, которая жестко фиксируется в проеме;
- створки — элементы конструкции, которые позволяют часть окна открывать;
- импост — закрепленный элемент, разделяющий коробку на части и обеспечивающий дополнительную жесткость; различают вертикальные и горизонтальные импосты.
Внутри профиля расположено несколько воздушных камер, их число варьируется от трех до шести. Различаются также ширина и толщина профиля. В основную камеру профиля при изготовлении закладывается усилительный вкладыш — армирующий профиль, который также имеет разные характеристики. От всех этих параметров во многом зависят звуко- и теплоизоляционные свойства оконной системы, а также ее прочность.
Другие важные элементы окна — стекло и уплотнительный контур. Из двух или трех стекол делают герметичный стеклопакет — светопрозрачную часть конструкции. Стеклопакеты различаются:
- По технологии производства (сегодня применяются стандартная и «теплый край»).
- По количеству камер: стеклопакет из двух стекол называется однокамерным, из трех — двухкамерным. Между стеклами устанавливается перфорированная алюминиевая или пластиковая рамка (спейсер), в которую закладывают влагопоглотитель, или молекулярное сито. Стеклопакет фиксируется изготовленными из доборного профиля штапиками.
- По типам используемого стекла, которых сегодня, помимо обычных стекол разной толщины, существует множество разновидностей. Производители подбирают стекла под основную функцию стеклопакета: шумоизоляция, энергосбережение, защита от солнечных лучей.
- По толщине. Производители выпускают стеклопакеты разной толщины, шаг составляет 2 м. В климатических условиях средних широт разумно ориентироваться на стеклопакеты толщиной 32-34 мм.
Устройство пластикового окна предусматривает установку двух или более уплотнительных контуров. Важны такие характеристики уплотнителя, как износоустойчивость и термостойкость. Изготавливают уплотнители обычно из вулканизированного каучука (резины), синтетического каучука (EPDM каучук), эластичного термопласта.
Без качественной, надежной фурнитуры не может быть хорошего пластикового окна. Под этим термином понимаются петли, на которые подвешивают створки, механизмы, с помощью которых их открывают и закрывают, ручки и многое другое. Хорошая фурнитура, такая, например, как фурнитура Titan AF, должна быть незаметна (кроме красивых ручек, конечно!) и не напоминать о себе пользователю, создавая ему проблемы.
Надеемся, нам удалось вкратце объяснить, из чего состоит окно. Заканчивая перечисление элементов оконной конструкции, надо не забыть упомянуть:
- штульп — элемент, позволяющий плотно прикрыть створки без импоста;
- откосы — панели из пластика, прикрывающие стены вокруг окна с трех сторон;
- водоотлив — карниз, защищающий конструкцию от атмосферных осадков;
- подоконник — любимое место домохозяек для размещения цветов и рассады, изготавливается, в основном, из плиты МДФ или профиля ПВХ.
Как правильно выбрать пластиковое окно
Самое верное решение — обратиться в «Фабрику Окон». Специалисты компании расскажут, из чего состоит пластиковое окно (качественное!), помогут сделать выбор, оформят заказ, изготовят и установят конструкцию. Одним словом, выполнят работу «под ключ». Быстро и надежно.
www.fabrikaokon.ru
Из чего состоят пластиковые окна
Устройство пластикового окна
Металлопластиковые окна имеют довольно сложную структуру. В их состав входит большое количество различных элементов. Основным из них является профиль ПВХ. Он и представляет собой саму основу окна и в нем располагается армирующий пояс для усиления окна.
Из чего состоит пластиковое окно
Изучая подробнее устройство пластикового окна, можно увидеть множество элементов. А именно:
- Коробка окна. Это самая главная составляющая пластикового окна. Размер её должен строго соответствовать оконному проему. Это нужно для того, чтобы обеспечить простоту установки и хорошую фиксацию в проеме на стене или крыше.
- Армирующий профиль. Данная деталь находится внутри самого профиля ПВХ. Её используют для того чтобы придать твердость оконной раме.
- Створка. Она дает возможность открывать окно для проветривания.
- Импост. Данная часть соединяет створки между собой и, одновременно, делит окно на части.
- Фурнитура. Фурнитура подразумевает под собой множество мелких деталей. Это и петли, держащие окно, и механизмы, которые обеспечивают надлежащий процесс открывания и закрывания окна, внутренние подвижные механизмы. В общем, все то, что позволяет открывать и закрывать окно, относиться к фурнитуре.
- Стекло. Не нужно путать его с термином стеклопакет. Бывают различные типы стекла. Одним из них является триплекс. Данный тип стекла соединяется по типу автомобильного. Благодаря этому если стекло разобьется, осколки от него не отлетят, а останутся на месте.
- Стеклопакет. Существуют стеклопакеты с двумя и тремя стеклами. Стеклопакет — это герметичная конструкция, которая располагается в профиле ПВХ. Между стеклами располагается специальная рама, которая предотвращает запотевания стекол и образование излишней влаги. Для лучшей термоизоляции может быть использован газ аргон. Стекла в стеклопакетах имеют разную толщину и размещаются друг от друга на разном расстоянии. По всему периметру стеклопакета заливается мастика, которая препятствует попаданию влаги внутрь.
- Уплотнители. В большинстве случаев используют резиновые уплотнители. Их главным предназначением является уплотнение устройств стеклопакета. Они также служат для предотвращения попадания влаги внутрь стеклопакета и улучшают герметизацию.
- Раскладка. Эта деталь, входящая в устройство пластикового окна, придает декоративный вид окну, своеобразную особенность.
- Подоконник. Все знают, для чего он предназначен. Его изготовление может производиться не только из ПВХ профиля. Изготавливать его также могут из ДСП плиты или ламинированной МДФ.
- Водоотлив. Это тот же подоконник, который располагается с наружной стороны окна. Он служит для отвода воды, которая попадает на окно.
- Откосы. Они закрывают окно по бокам, придавая конструкции завершенный эстетичный вид.
Выше описано из чего состоит пластиковое окно. Иногда дополнительно используется подставочный профиль, который используют для выравнивания окна. Для этого его кладут между рамой и подоконником.
Опубликовано: 5 декабря 2015 года в 12:55 Категории: Строительство
Устройство пластиковых окон (ПВХ), состав пластикового окна
Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.
Из чего состоят пластиковые окна
Устройство пластикового окна предполагает наличие следующих элементов:
- Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
- Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
- Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
- Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
- Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
- Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
- Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
- Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
- Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
- Штапик. Нужен для закрепления стеклопакета внутри створки.
- Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
- Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
- Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
- Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.
Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.
Окно пластиковое: из чего состоит, особенности конструкции
Пластиковые окна настолько стали популярными и востребованными, что каждый владелец квадратных метров старается установить именно их. На рынке представлено большое разнообразие подобных изделий и чтобы не «потеряться» в выборе, стоит знать из чего состоит окно пластиковое. Дело в том, что если хотя бы один из составляющих компонентов будет неполноценно функционировать, то вся конструкция пластикового окна не будет отвечать требованиям и утвержденным нормативам. Основные комплектующие пластикового окна:
Эта часть пластикового окна состоит из двух разных материалов – пластикового профиля и стального, который служит армирующим элементом. По технике производства стальной профиль не доходит до мест стыковки, а вот пластиковый прочно спаивается. Подобная конструкция обладает повышенной устойчивостью к механическим/физическим воздействиям – в ходе исследования таких рам было выявлено отсутствие прогиба даже при максимальной нагрузки на раму.
Устройство пластикового окна по принципу сочетания армирующего стального профиля и пластика гарантирует прочность всей конструкции.
К этим комплектующим относятся все металлические элементы окна, которые могут быть подвижными и/или неподвижными. Количество присутствующих элементов фурнитуры зависит от того, какая конкретно конструкция окна. Например, при установке различных створок (распашных/раздвижных/откидных/поворотных/сочетанных) потребуются абсолютно разные фурнитурные элементы.
Эта часть пластикового окна состоит из такого же профиля, что и рама – стальной армирующий профиль в обрамлении пластика. Створки устанавливаются только в тех окнах, где предусмотрено открытие частей конструкции на проветривание.
Стеклопакет
Стеклопакет – это прозрачная часть пластикового окна, которая устанавливается в раму и герметично «упаковывается». Данная часть выполняет следующие функции:
От того, какое количество стеклянных полотен используется при изготовлении окна, будет зависеть вес всего окна. Если планируете вставить окно пластиковое, сколько весит вся конструкция стоит узнать до оформления заказа: необходимо просчитать максимально возможный вес и если есть возможность, то стоит увеличить количество стекол-вставок в пакет – качество рассматриваемого изделия повысится. Стеклопакет является единой конструкцией, которая состоит из нескольких стекол, профилей и воздушного пространства между ними. Некоторые производители в пространство между стеклами вкладывают специальные гранулы – они сохраняют абсолютную сухость внутреннего пространства. Хотя и в стандартных пластиковых окнах устанавливается специальная «подушка», которая служит впитывателем лишней влаги.
Качественные характеристики стеклопакетов могут различаться в зависимости от количества используемых стеклянных полотен.
Однокамерный
Конструкция содержит в себе два стекла, которые и составляют стеклопакет – объединяются металлопластиковой рамой, между полотнами находится воздух. Стекла в однокамерном пакете могут использоваться самые различные: обычные, тонированные, защитные. При этом толщина окна пластикового зависит и от того, какой толщины используются стекла – стандартный размер не превышает 4 мм.
Двухкамерный
В конструкции используется три стекла, между ними находится два воздушных пространства – это значительно повышает качественные характеристики пластикового окна.
Трехкамерный
Максимально высокие характеристики по шумо и теплозащитных свойствах металлопластиковых окон. Некоторые производители предлагают покупателям и четырехкамерные стеклопакетыи с большим содержанием стекол. Но специалисты ставят под сомнение целесообразность приобретения и установки подобных изделий – соотношение цена/качество вряд ли удовлетворят потребителей. Между стеклами в пакеты может закачиваться воздухинертный газ или шестифтористая сфера. Наиболее дешевый вариант – обычный сухой воздух. Более дорогие два последующих варианта возможно и повысят качественные характеристики, но периодически придется производить дополнительное добавление средств в пространство. Стоит отметить, что конструкция окна пластикового может содержать в себе следующие виды стеклопакетов:
- энергосберегающие;
- морозоустойчивые;
- удароустойчивые;
- солнцезащитные;
- шумозащитные.
Но стоит отметить, что каждое пластиковое окно обладает перечисленными свойствами – возможно, не в полной мере, но этого вполне достаточно для комфортного нахождения людей в помещении.
Специалисты рекомендуют учитывать при выборе вида стеклопакетов климатические условия в месте проживания – например, для регионов северного расположения оптимальными станут морозоустойчивые и энергосберегающие стеклопакеты, а вот в южных регионах – солнцезащитные.
Резиновые уплотнители
Они необходимы для герметичности всей конструкции. Именно резиновые уплотнители являются основой для безупречного прилегания каждой створки к раме. Материал для изготовления этого элемента используется высокого качества, особенно если схема пластикового окна подразумевает установку открывающихся створок – повышенная эксплуатация не должна быстро привести в негодность уплотнители. В некоторых случаях, через несколько лет работы, резиновые уплотнители приходят в негодность – их всегда можно заменить, причем в частном порядке и без привлечения специалистов/мастеров.
Обычный, стандартный пластик (без стального профиля), который предназначается для плотной установки стеклопакета в раму.
Пластиковый профиль, который делит раму пластикового окна на две-три и более частей. Крепится он непосредственно к раме, внутри профиля установлен армирующий элемент (стальной), который повышает прочность конструкции, классифицируется импост как связующий элемент.
Элемент, который полностью имитирует импост, но устанавливается не между полосами рамы, а непосредственно на створках. Это позволяет при открывании одновременно двух створок оставлять оконный проем свободным. Знаяиз чего состоит окно пластиковое, покупателям будет гораздо проще сделать правильный выбор – нужно будет только убедиться в присутствии каждого из перечисленных элементов и в их качестве.
Как не ошибиться в выборе пластикового окна
Прежде всего, при выборе окон, нужно обращать внимание на продавца. На рынке работают дилерские компании, которые реализуют пластиковые окна непосредственно от производителя. И все-таки, нужно узнать, сколько лет на рынке работает продавец – если более 3 лет и имеет положительную репутацию, то можно смело доверить благоустроить свое помещение.
Не идите за рекламой и очень низкими ценами на пластиковые окна – качественная продукция дешевой не бывает.
Второй момент при выборе – рассмотрите предлагаемое окно пластиковое в разрезе: такие схемы имеются в каждом офисе продавцов, да и реально разрезанный стеклопакет должен быть представлен продавцом. Третий момент – полноценность оказываемых услуг. На дом к заказчику должен приехать мастер и замерщик – изучить помещение, расположение окна (север/восток/юг/запад), сделать расчеты максимально возможного веса пластикового окна, снять все замеры. Самостоятельно снять замеры можно, но ошибка даже в пару миллиметров приведет к перекосу всей конструкции и, как следствие, неудовлетворительной эксплуатации. Имея представление о пластиковом окне в плане качественных/технических параметров, гораздо легче сделать правильный выбор и самого изделияи компании, услугами которой будете пользоваться.
Источники: http://wildjoy.ru/ustrojstvo-plastikovogo-okna/, http://gold-cottage.ru/okna/ustrojstvo_plastikovyh_okon_pvh_sostav_plastikovogo_okna.html, http://osteklenie.tv/stati-sovety/181-okno-plastikovoe-iz-chego-sostoit-osobennosti-konstrukcii.html
1oknn.ru
Из Чего Состоит Пластиковое Окно Конструкция — МастерОК
Из чего состоит пластиковое окно
Обладатели неподменных профилей не раз думали о том, какие элементы конструкции делают пластиковые окна из ПВХ такими надежными. Производители убеждают потребителя: применение новейших технологий обеспечивает постоянный комфорт и комфорт в доме. Как разобраться тем, кто желает знать всё о крепких рамах и энергосберегающих стеклопакетах? Эта статья поможет ответить на главный вопрос хоть какого покупателя: как устроено это полезное изделие.
Из чего состоит пластиковое окно: конструкция и описание
Крепкость и безопасность обеспечивают несколько главных частей:
Каркас – его «внутренности» – это армированный профиль. Он состоит из металла и бывает разных форм и размеров, которые зависят от характеристик изделия. Толщина такового «костяка» должна быть не меньше 1,2 мм. Какую функцию он делает? Во-1-х, увеличивает твердость системы и присваивает ей нужную упругость. 2-ое качество, которые было бы нереально без железной «рамы» – устойчивость. Это в особенности принципиально в тех регионах, где отмечаются неизменные колебания температуры. Части окна не должны расширяться либо сужаться: это приведет к образованию изъянов щелей и трещинка. Вкупе с ними придут и нередкие сквозняки.
Существуют следующие виды профилей, активно использующиеся известными компаниями (Veka, KBO, Rehau)
- О-образное – представляет собой замкнутый контур. Такие конструкции используются в разных системах. Многие конторы проводят маркетинговые акции, в каких говорят, что они обеспечивают огромную изоляцию: в вашей квартире всегда будет тепло и комфортно. По сути, это заявление нереально подтвердить, но просто опровергнуть. За поддержание размеренной температуры в комнате отвечает совершенно не металл, а пластик. Схожий профиль стремительно остывает, что приводит к резкому остыванию поверхностей. Таковой противный сюрприз могут найти обладатели окон в морозные деньки. Стопроцентно замкнутый контур может поменять собственный размер: вот поэтому дальновидные производители делают малый разрыв.
- U-образное – совладевает со своими обязательствами лучше уже описанного эталона, интенсивно применяется при изготовлении конструкции профилей пластиковых окон.
Стеклопакет – принципиальная часть окна. Благодаря ей мы лицезреем место, расположенное за пределами дома, она же защищает нас от холода и воды. Этот элемент заключается в раму, собранную из пластиковых деталей и закрепляется в проёме. Данная конструкция в большинстве случаев состоит из 2 либо 3 стекол, расстояние меж которыми обеспечивает воздушная камера, ширина которой различается зависимо от особенностей модели: от 10 мм и больше. Её величина не может быть случайной: она находится в зависимости от характеристик прямоугольного сечения профиля.
Существует несколько видов этого элемента:
- Однокамерный – состоит из 2-ух стекол по 4 мм каждое. Ширина – 24 мм, а размеры сечения – 16 мм. Таковой тип все почаще устанавливают на окна и балконные двери. Преимущество – доступная стоимость, которая позволяет сберечь на приобретении нужной конструкции.
- Двухкамерный – возрастает количество стекол: их три при 2-ух камерах меж ними. Более популярны эталоны, ширина которых колеблется в границах 32-40 мм. Такие модели лучше сохраняют тепло, с ними у вас на дому всегда будет тихо и комфортно: дополнительная поверхность надёжно защищает от сторонних шумов. Но и у таких моделей есть собственный минус: они еще ужаснее пропускают солнечный свет, являясь истинной преградой для ультрафиолетовых лучей.
- Шумоизолирующий – с ним вы не услышите кликов с улицы либо рева движков проносящихся по автостраде машин. В чем особенность такового изделия? Стекла, обеспечивающие надежную звукоизоляцию, различаются по толщине и качеству. Оказывают влияние на функциональность дополнительные материалы: особая плёнка понижает уровень шума в пару раз.
- Энергосберегающий – в него заходит уникальное i-стекло, механизм работы которого можно сопоставить с действием термического зеркала. Поверхность этой конструкции покрывается при помощи необычного напыления серебряных ионов.
- Защитный – противоударная и неопасная модель, при разрушении которой образовавшиеся осколки остаются за специальной плёнкой. Такие стеклопакеты ставят в витрины магазинов и киосков.
- Тонированный – светонепроницаемая поверхность для помещений, окна которых размещаются на солнечной стороне.
Ремонт пластиковых окон в квартире (замена стеклопакета, замена фурнитуры, регулировка окна)
Пример ремонта пластикового (ПВХ) окна в квартире. В ролике показан процесс подмены треснувшего стеклопакет.
Как устроена фурнитура пластикового окна
Все виды работ: Установка, ремонт окон из ПВХ и алюминия. Оптовые реализации окон. Гарантии. Отделка откосов,.
Фурнитура – это понятие включает в себя всевозможные петли, при помощи которых происходит надёжная и прочная фиксация конструкции, замки, отвечающие за плотное запирание окна, пластиковые или металлические детали специальные крышки для защиты соединений, микролифт-приподниматель, планки. угловые передачи и т.д. Большинство из этих механизмов можно рассмотреть лишь при полном разборе системы. Все перечисленные составляющие необходимы для соединения рамы и створок. Если оно будет недостаточно плотным, возникнут сквозняки. Именно эти элементы позволяют выбрать нужный режим проветривания и закрепить конструкцию в определённом положении.
Необходимо следить за состоянием всех частей и регулярно проводить необходимые профилактические работы: смазывать петли, регулировать цапфы в пазах и т.д.
Есть и другие немаловажные компоненты сложной системы
- Конструкция рамы пластикового окна достаточно проста: пластиковый многокамерный профиль разделяется на две половины при помощи импоста – вертикальной детали, на которой закрепляется разнообразная фурнитура. Именно она обеспечивает плотность смыкания створок при запирании. Короб может не выдержать температурных перепадов: в местах, подвергающихся постоянному воздействию тепла и холода, возникнут изгибы, они серьёзно деформируются, возможно появление трещин. Именно поэтому важно произвести закрепление армировки. Металлический каркас надёжно удержит конструкцию и не позволит ей изменить форму и размер.
- Откосы – панели, изготовленные из пластика или влагостойкого гипсокартона. Они обрамляют окно со всех сторон. Отделка этих элементов заключительный этап установки системы. Она производится при помощи вспененного утеплителя покрытого поливинилхлоридом (ПВХ). С ними вид проёма становится завершенным и аккуратным.
- Створки – подвижная прозрачная часть, которая прикрепляется к раме. Она тоже состоит из пластикового профиля, штапика (прямого, закругленного или фигурного), стеклопакета и элементов фурнитуры. Необходимость этого компонента прекрасно понятна большинству потребителей: без неё мы не сможем открыть окно, чтобы впустить в помещение свежий воздух. Существует несколько способов фиксации конструкции:
- Поворотный – створка перемещается вовнутрь, а угол наклона регулируется при помощи специальных механизмов;
- Откидной – тип по которому происходит открывание фрамуги, осуществляется относительно горизонтальных петель;
- Комбинированный – совмещает два вышеописанных способа. Створка может располагаться в двух плоскостях: подобные конструкции отличаются удобством регулировки и высокой функциональностью.
Встречаются и глухие оконные системы – в них центральная часть отличается от крайних: она абсолютно статична и не может менять свое положение.
- Шпросы – накладки, установленные на стеклопакете, решетка, которая не только украшает, но и укрепляет, своеобразный декор, отличающий одно окно от другого. Существует множество вариантов этих деталей: с прямыми краями, узкие, закругленные, изогнутые в виде дуги или круга и т.д. От этой части переплёта отличается горбылек каркас, удерживающий конструкцию больших размеров.
- Штульп – профиль, который устанавливают к правой или левой створке. Он фиксируется с внешней стороны, обеспечивает надёжную герметизацию и прочное крепление. Окна, снабженные такой деталью могут распахиваться, открывая полностью свободный проём.
- Водоотлив – карниз со стороны улицы, защищающий нижнюю часть переплета. Его закрепляют на специальном подставочном профиле, помещая конструкцию под рамой.
- Подоконник – панель, изготавливающаяся из поливинилхлорида или ДСП-плиты. Способы отделки этого элемента поражают своим разнообразием: это ламинация, нанесение лака, эффект глянца, имитация мраморной поверхности, добавление целлюлозы и т.д. Подобные части системы не требуют дополнительного ухода, обладают высокой прочностью, теплоизолирующими свойствами. Они закрепляются при помощи специального клея, кронштейнов или полиуретановой пены. Стандартная длина подоконника 600 см, ширина от 10 до 60 см, а толщина 2 см.
- Уплотнители – детали из специального материала, выполняющие роль изолятора. Именно эти компоненты защищают от проникновения в дом влаги и сквозняков. Они обладают достаточной прочностью, устойчивы к деформации, полностью безопасны для обитателей квартиры. Такая универсальная прокладка может исправно служить вам до 30 лет. Однако из-за частого открывания и запирания створок, резина изнашивается и истончается. Незаменимый компонент производят из силикона, синтетических полимеров, поливинилхлорида.
- Противомоскитная сетка – помогает избавиться от полчища комаров и мух, спасая в жаркие летние дни. Конструкции таких средств защиты разнообразны: встречаются легкие рамочные, подвижные раздвижные, современные рулонные (роллетные) и максимально устойчивые плунжерные модели. Их легко чистить и удобно хранить.
- Вентиляция – новшество, которое предлагают покупателям многие производители. Специальная система не только пропускает в дом воздух, но и производит его тщательную фильтрацию, защищая вас не только от вредных выхлопных газов и дыма, но и от насекомых.
Разобравшись в наполнении окон, разберемся в основных типах блоков
- Поворотные – по типу открывания-запирания створок;
- Откидные модели;
- Комбинированные;
- Подвесные – разворот осуществляется вокруг верхней оси;
- Вращающиеся – по вертикали или горизонтали;
- Раздвигающиеся – легко убираются в стену;
- Складывающиеся;
- Глухие (статичные).
Подробный рассказ о составе долговечной и многофункциональной системы позволяет убедиться в её сложном устройстве. Важно не забывать о том, что каждый элемент выполняет определённую функцию и нуждается в осмотре и специальном уходе. На картинке справа вы можете увидеть конструкцию пластиковых окон в разрезе.
Помните о правилах эксплуатации этих незаменимых изделий. Только ваша забота и внимание к состоянию всех деталей гарантируют долгий срок службы конструкции.
Похожие посты
arosw.ru
Из чего состоит пластиковое окно конструкция
Из чего состоит пластиковое окно конструкция
Как устроено пластиковое окно?
Современная архитектура отличается разнообразием: она может быть довольно простой или, наоборот, сложной. От этого зависит и то, какое строение пластикового окна нужно выбирать, ведь именно окна влияют на то, насколько тепло и комфортно будет в помещении. Они также могут существенно влиять на интерьер, внешнее восприятие комнаты, от них зависит количество света во внутреннем пространстве и многое другое.
к содержанию ↑Какие типы окон бывают?
Классификация окон в первую очередь зависит от того, какие материалы используются для их изготовления. Существуют следующие типы:
- Металлопластиковые. Такие окна подходят для любых типов помещений, нуждаются в минимальном уходе, хорошо удерживают тепло и не боятся влаги.
- Деревянные. Могут применяться для любых типов строений. В зависимости от технологии либо хорошо удерживают тепло, либо испытывают трудности с удержанием теплого воздуха внутри помещения; восприимчивы к влаге.
- Алюминиевые. Без термомоста не способны удерживать тепло, однако, не ржавеют. Имеют малый вес, поэтому активно применяются для холодного остекления балконов и лоджий.
- Комбинированные материалы. Например, окна из дерева и металла также могут найти довольно широкое применение в зависимости от особенностей конструкции.
Комбинация дерева и алюминия в конструкции окна
Классификация пластиковых окон и конструкций из других материалов может опереться на внешний вид изделия. Пластик позволяет создать окно практически любой формы и размера, то как оно будет работать зависит от типа выбранной фурнитуры. Профили могут отличаться по качеству, марке, цене, характеристикам.
Строение окна ПВХ достаточно простое. К основным деталям конструкции можно отнести следующее:
- Армированный профиль. Он находится внутри пластика, у хороших окон это металлическая труба, имеющая прямоугольное сечение. Такой профиль очень прочный, но достаточно тяжелый и дорогой. Большинство компаний изготавливает более простой и дешевый, используя П-образный тонкий профиль. Металлическое основание требуется для того, чтобы сделать конструкцию более прочной, на него часто крепится фурнитура.
- Импост. Это особый тип профиля, который крепится к раме и служит для отделения створок или стеклопакетов. Строение окна, вне зависимости от того, из какого материала оно изготовлено, должно включать данный элемент. Это широкий профиль, который монтируется с внешней стороны конструкции, он совершенно плоский и используется для отвода дождевой воды.
- Откосы. Используются для окончательной отделки окна, делают его более теплым, привлекательным внешне. Откосы могут быть изготовлены из любых материалов или оштукатурены.
- Проем. Строение окна особенно тем, что для своей установки требует свободного пространства в стене, но так как любая оконная рама уже вставлена, внутри помещения остается углубление, которое и называют оконным проемом.
- Рама. Это основное изделие, на которое крепятся створки окна и которое прикрепляется к оконному проему при помощи различных фиксирующих элементов и средств.
- Створка. Эта часть конструкции может двигаться. Механизм открывания может быть разным, в зависимости от того, какая используется фурнитура.
- Стеклопакет. От него во многом зависит строение окна ПВХ, так как это стеклянная часть конструкции. Она может отличаться по высоте и ширине, в зависимости от того, какая у стеклопакета толщина, подбирается соответствующая рама.
- Фурнитура – это все движущиеся элементы конструкции: петли, ручки, замки, разнообразные механизмы, которые позволяют не только открывать и закрывать окно, но и защитить его от взлома, проветривать автоматически, фиксировать створки в нужном положении.
- Профильная ширина. Так называют дистанцию, которая образуется между лицевой и внутренней полостью профиля.
- Штапики – профили небольшой толщины, применяемые для удержания стеклопакета. Их уплотняют резиновыми элементами для того, чтобы стекло держалось плотнее, и из окна не сквозило.
Строение пластикового окна
Конструкция фурнитуры окна
к содержанию ↑Какими особенностями могут обладать окна из ПВХ?
Классификация окон ПВХ может разделять изделия по техническим особенностям:
- Обычные окна. Такая конструкция может иметь стеклопакет любой ширины, как правило, это не больше двух воздушных камер: никаких дополнительных опций нет.
- Энергосберегающие. В зависимости от стоимости такие окна могут либо иметь специальное стекло, покрытое тонким слоем металла, способного отражать тепло, либо покрываются более дешевым вариантом в виде специальных пленок.
- Бронированные. Строение пластикового окна такого типа внешне не отличается от обычного, однако для него применяются специальные усиленные стеклопакеты: это может быть, например, триплекс. Благодаря особой технологии изготовления такое стекло не только обладает высокой прочностью, но и не высыпается при разбивании, все осколки остаются на пленке, которая находится между стеклами.
Энергосберегающие окна, механизм сбережения
к содержанию ↑Разнообразие формы
Классификация окон по конструкции выделяет окна следующих типов:
- Стандартные.
- Круглые.
- Прямоугольные.
- Овальные.
- Комбинированные, сложной формы (арочные, трапециевидные и т.д.).
Разнообразие форм металлопластиковых окон
Строение металлопластикового окна вне зависимости от формы будет схожим, однако сама форма может быть любой, в зависимости от архитектуры. Кроме того, можно классифицировать конструкции из ПВХ по конструктивным особенностям:
- Раздельные.
- Спаренные.
- Одинарные.
- Раздельно-спаренные.
Можно провести классификацию по количеству рядов в стеклопакете, количеству створок, типу открывания, возможности регулировать уровень влажности, режим проветривания. Окна могут иметь дополнительные клапана для проветривания, оснащаться форточками. В зависимости от того, какие функции от окна требуются, будет отличаться и строение пластикового окна, схема которого часто помогает разобраться наглядно и понять, какое именно окно требуется установить.
В зависимости от потребностей владельца и особенностей архитектуры может быть довольно разным строение окна. Схема помогает еще до установки разобраться, подходит та или иная конструкция к вашему строению или нет.
oknanagoda.com
Из чего состоит пластиковое окно
» Окна
Устройство пластиковых окон (ПВХ), состав пластикового окна
Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.
Из чего состоят пластиковые окна
Устройство пластикового окна предполагает наличие следующих элементов:
- Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
- Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
- Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля
- Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
- Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
- Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
- С
olimp-okna.ru
Деревянное окно из чего состоит

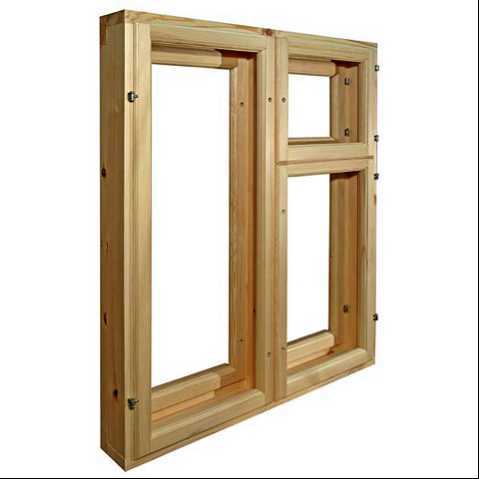

Из чего состоит деревянное окно
Из чего состоит деревянное окно
Окна, изготовленные из древесины, прошли проверку временем. Долгое время альтернативы им не существовало, при строительстве зданий использовались только деревянные окна. Однако, дерево – материал, имеющий свой, определяемый природой, срок службы. Со временем древесина рассыхается, теряет жесткость, появляются перекосы, ухудшаются функциональные свойства окна. Чтобы ликвидировать эти недостатки изготовителям окон понадобились принципиально новые конструкторские решения. Так появились быстро завоевавшие популярность изделия из пластика. Однако, нет ничего надежнее и безопаснее, чем натуральные материалы. Это быстро поняли производители оконной продукции. И стали выпускать деревянные окна нового поколения. Они изготовлены по новейшим, современным технологиям, экологически безопасны, прочны, красивы и надежны.
Конструкция современного окна из дерева отличается от деревянных оконных изделий старого поколения. Главная отличительная особенность новой разработки – это наличие стеклопакета, который может иметь два или три стекла и поглотитель влаги внутри межстекольного пространства. Осушитель находится в нижней части пакетной конструкции в полой перфорированной рамке. Деревянный стеклопакет крепится в раму. Для прочности стыковки применяются уплотнители. Они изготовлены из материала, который устойчив к изменению климатических условий, влаге, перепадам температур. Кроме того, уплотнитель повышает механическую прочность всей оконной основы, обеспечивают шумоизоляцию, герметичность.
Деревянное окно снабжено оцинкованными отливами, которые защищают нижнюю часть окна, способствуют предотвращению попадания влаги в помещение. Современные окна из дерева не могут быть изготовлены без применения высококачественной фурнитуры. Поворотно-откидные механизмы обеспечивают многофункциональность окна, а различные виды ручек и петель создают возможности для воплощения индивидуальных дизайнерских замыслов.
В настоящее время деревянные окна изготавливают из трехслойного клееного бруса. Выяснилось, что такой брус обладает самыми высокими эксплуатационными характеристиками — он прочен, долговечен, надежен. Причем склеивание бруса происходит таким образом, чтобы годовые кольца каждого слоя были расположены под определенным углом к прилегающей доске- «соседке» – так конструкция обретает повышенную прочность. Окно, изготовленное из наборного бруса, будет устойчивым, не перекосится. Для склеивания ламелей применяют особый водостойкий клей.
Чтобы брус имел высокие эксплуатационные качества, нужна отборная древесина. Профиль деревянных конструкций выбирается с учетом климатических условий местности. Основные породы древесины, применяемые для оконного производства – это сосна, лиственница и дуб. Сосна является наиболее дешевым материалом, она имеет мягкую древесину, которую для увеличения твердости подвергают специальным пропиткам. Высокая смолянистость и наличие сучков — отличительные особенности сосны, поэтому при производстве заготовок необходима тщательная сортировка.
Материалом более высокого качества является лиственница, она устойчива к сырости, поражению микроорганизмами, не меняет своих параметров при резких перепадах температур, долговечна. Подлинным украшением дома будут окна из дуба, который является лидером прочности и износостойкости. Деревянные дубовые окна также делаются из клееного бруса, только лицевая ламель изготавливается из цельного массива.
По материалам сайта: http://evrookna-s.ru
fix-builder.ru
Конструкция деревянных окон
Главная » Окна и двери
[contents]
Конструкция деревянных оконСогласитесь, современные окна ассоциируются у нас с теплом и уютом. И если вы решили обновить окна в своей квартире, то вам необходимо правильно подобрать ту или иную модель. Дабы сделать это, нужно разобраться с конструктивными особенностями деревянных окон.
Элементы деревянного окнаДавайте вкратце рассмотрим конструкцию деревянных окон (такую как здесь: http://wood-window.com/woodwindows.html) , из каких элементов состоят окна.
Рама
РамаРама – это главная составляющая окна, представляющая собой некую деревянную коробку, изготовленную из деревянного профиля. Она крепится непосредственно к оконному проему и размеры ее определяются, исходя из размеров проема, конечно, с учетом всех необходимых технологических зазоров. Рама удерживает на себе вес всей конструкции, поэтому к монтажу ее нужно подходить со всей ответственностью.
Импост
Главное предназначение импоста – это деление окна на отдельные зоны, он соединяет створки. Если створок всего две, то импост не нужен, а одна из створок будет зависимой, то есть, открываться только после другой.
Створки
Створки также изготавливаются из деревянного профиля. Они позволяют иметь в окне открывающиеся части. Существует несколько типов створок:
• Откидные.
• Поворотные.
• Поворотно-откидные.
Стеклопакет
СтеклопакетСтеклопакеты – это прозрачные элементы современных деревянных окон. Они не только сберегают тепло, но и выполняют звукоизоляционные функции. Это своего рода конструкция, состоящая из нескольких стекол, между которыми располагается молекулярный сит, предназначенный для предотвращения запотевания окон изнутри.
Зачастую стеклопакеты служат не менее пятнадцати лет.
Фурнитура
ФурнитураФурнитура – это довольно обширное понятие, включающее в себя петли, на которые крепятся окна, ответные замки, ручки и скрытые элементы открытия/закрытия. Главная функция фурнитуры – это хорошая плотность прилегания рамы к окну, а также соединение створки с рамой. Собственно, именно фурнитура позволяет нам открывать окна различными способами, о которых упоминалось несколько ранее.
Читайте также: Окна на лоджию из ПВХ: уход и обслуживаниеУплотнитель
Эластичный уплотнитель помещается в специальный паз там, где состыковываются створки с рамой. Благодаря им элементы максимально плотно прилегают друг к другу, что предотвращает теплопотери, проникновение влаги, продувание и так далее.
Декоративная раскладка
Внутри современных стеклопакетов нередко помещается декоративная раскладка, придающая деревянному окну оригинальный архитектурный стиль. Раскладку можно окрашивать в любой понравившийся цвет.
Штапик
ШтапикШтапик – это конструктивная оконная деталь, изготовленная из дерева, склеенного в микрошип. Штапик предназначается для крепления стеклопакета к раме или же створке. Ширина штапиков может быть разной, в данном случае все зависит от толщины стеклопакета.
Горбыльки
Под столь, на первый взгляд, нелепым названием скрываются части оконного переплета, предназначенные для деления створки на несколько частей, как по вертикали, так и по горизонтали. Если у вас сложные створки (к примеру, арочные), то и горбыльки будут соответствующей дуговой формы. Помимо этого, бывают еще и декоративные горбыльки, которые клеятся на поверхность стекла и, в принципе, технически ничего не делят.
Откос
ОткосОткосы – это части стены, находящиеся сверху и сбоку оконного проема. Они не только украшают окно, но еще и изолируют влагу и тепло. Материалы, из которых изготавливаются откосы, могут быть самыми разнообразными, все будет зависеть от конкретных конструктивных и дизайнерских мыслей.
Отлив
Главное предназначение отливов – это увод атмосферных осадков с нижней части оконной конструкции. Зачастую отливы делают из металла, покрытого атмосферостойким веществом.
Подоконник
ПодоконникПодоконники – это не столько конструктивная, сколько декоративная часть окна, находящаяся внутри помещения. Они не только противостоят разного рода механическим воздействиям, но еще и постоянно находятся в условиях повышенной влажности.
Алюминиевый профиль
И, наконец, последний элемент современного деревянного окна – это алюминиевый профиль, который крепится на нижней части рамы и предназначается для того, чтобы защитить конструкцию окна от атмосферных осадкой. Иными словами, он отводит воду.
stroy-dom.info
Конструкция деревянных окон
olimp-okna.ru
0 thoughts on “Из чего состоит окно – Из чего состоит пластиковое окно: описание деталей”
