Крыша дома. Чердачная или мансардная крыша дома
В статье будет дана сравнительная характеристика трех наиболее распространенных видов крыш, показаны плюсы и минусы, условия их использования и важные моменты строительства.
Содержание: (скрыть)
Подбор крыши для частного дома
Схема крыши частного дома
Основным фактором выбора формы крыши архитектор или дизайнер видит гармоничное сочетание крыши с общей архитектурной мыслью дома. Но задачу перед архитектором прежде всего ставите Вы – заказчик. Как определится с видом покрытия? Все не так уж и сложно если разобраться) Про конструкции покрытия и виды кровель Вы можете прочесть в статьях нашего портала Кровельные материалы. Виды кровельных материалов для крыши дома. Обзор и Крыша дома. Чердачная скатная крыша — устройство и конструкция, а в данной статье будет описаны четыре наиболее применяемые вида крыш:
- Мансардный второй этаж;
- Полноценный второй этаж и чердачная крыша;
- Полноценный второй этаж и мансардная крыша;
- Комбинированный вариант.
Виды крыш
Прежде всего, при выборе вида крыши, перед началом проектирования дома поставьте перед собой такие вопросы:
Будет ли второй этаж жилым или нежилым. Вы можете его использовать как полноценный этаж, а можете как помещения для хранения оборудования, «ненужных» вещей и т.д. Хотите ли, чтобы в будущем (не сразу после окончания строительства) этот этаж эксплуатировался.
Какая минимальная и максимальная должна быть высота второго этажа. Обычно она варьируется от минимальной 2,5 метра до максимальной 3-3,5 метров, больше или меньше таких размеров делать не рекомендуется.
Не ограничены ли Вы в высоте строящегося дома, проконсультируйтесь с архитектором, не будете ли Вы затенять соседей, тем самым, уменьшая инсоляцию соседнего коттеджа. Также важно учесть юридический аспект — мансардный этаж не считается полноценным этажом, то есть, если нет возможности официально надстроить второй этаж необходимо будет обойтись мансардой.
Проанализировав ответы на эти вопросы и сравнив их с тремя видами крыш в статье Вы поставите перед архитектором задачу и сможете понять какой из видов крыши подходит именно под Ваши условия.
Крыша со вторым мансардным этажом
Это первый из рассмотренных видов современных крыш, он представляет собой крышу, которая служит стенами второго этажа, то есть жилое пространство находится непосредственно под крышей. Такие крыши часто можно встретить в дачных поселках, в деревнях.
Схема мансардной двухскатной крыши с жилыми помещениями непосредственно под крышей
Мансардная крыша придает дому архитектурную выразительность. Высота такой крыши от перекрытия до конька обычно 2,5-3,5 метра, в случае с ломаной крышей 0,7-1 м от перекрытия до начала скоса крыши. На первый взгляд такое решение может показаться выгодным, так как нет необходимости строить стены второго этажа и уже на них устраивать крышу.
Схема двухскатной мансардной крыши без внутренних стен
Но это не совсем верно, так как у такой крыши много недостатков:
- Значительно сокращается пространство в углах крыши, особенно при треугольной форме крыши. Так скос крыши начинается на высоте 0,5-1 м от уровня пола, что мешает взрослому человеку стоять в углу крыши в полный рост. Немного спасти ситуацию может помочь устройство ломанной формы крыши (нижней части мансарды придают крутой уклон, а верхней – пологий).
- Жилое пространство сложно устроить удобным образом, подобрать и расставить мебель.
- Нет возможности устройства полноценных оконных проемов, поэтому приходится использовать мансардные окна, которые по цене(особая упрочненная рама и закаленное и усиленное стекло, стоимость — от 300$) и по стоимости монтажа дороже в 1,5-2 раза обычных окон. Особые требования предъявляются к оконной раме мансардного окна.

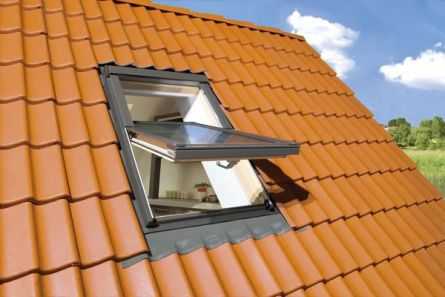

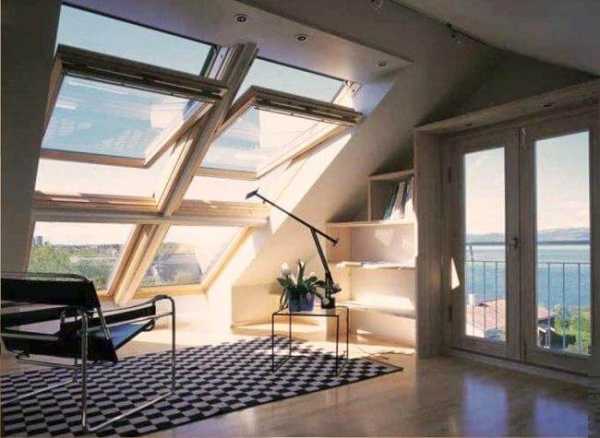

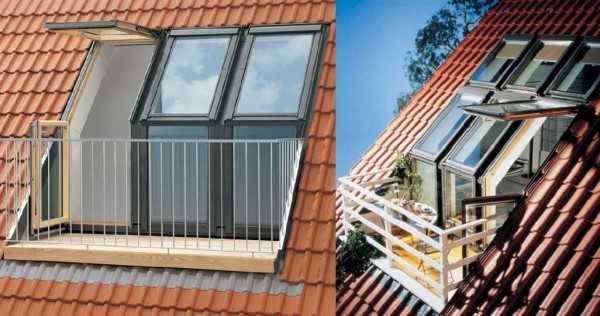

Мансардное окно
Она должна обеспечивать качественные теплофизические характеристики и правильность установки, гидроизоляции, заделка откосов такого окна один из самых важных этапов. Также применимы слуховые окна, которые требуют конструктивного устройства и сложны в монтаже – для устройства такого окна необходимо выполнить дополнительный каркас выходящий из плоскости основного каркаса крыши (это добавит лишние ендовы и коньки), что увеличивает материало и трудоемкость таких работ (устройство стыков, подрезка кровельных материалов, покупка дополнительных элементов крыши). Также важно иметь чертеж слухового окна, с детальной проработкой окна с основным каркасом крыши.

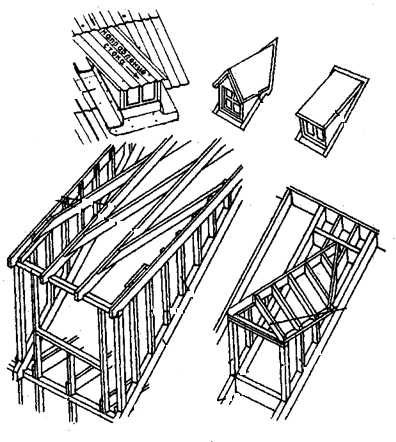

Слуховое окно
В таких видах крыши есть необходимость совмещать конструкции, утепление и гидроизоляцию в кровельном пироге, что усложняет монтаж крыши и делает ее более дорогой по сравнению с чердачной крышей. Теплоизоляционный слой крепят к наружной стороне кровли, при этом всегда нужно оставлять циркуляционные промежутки, чтобы влага, которая образуется от конденсации пара на нижней стороне кровли, выветривалась движением воздуха. Если на чердаке размещают кухню и ванную, в которых образуется, значительное количество пара, то на внутренней стороне потолка следует проложить слой пароизоляции. Также есть вероятность ошибки в выборе «пирога», что произведет к протеканиям, которое проявится в интерьере, ремонт в этом случае выполнять сложнее чем в чердачной крыше.

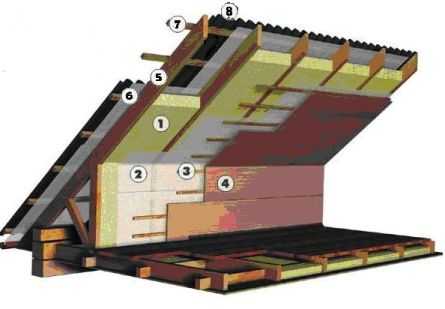

Кровельный пирог чердачной крыши
1.Утеплитель.
2.Пароизоляция.
3.Внутренняя обрешетка.
4.Внутренняя обшивка мансарды.
5.Стропила.
6.Гидроизоляционная ветрозащитная паропропускная мембрана.
7.Обрешетка под кровельные листы.
8.Кровельное покрытие.
- В таких крышах не рекомендуется использовать металлические кровли, так как летом под такой кровлей будет слишком жарко и для обеспечения комфортных условий потребуется достаточно массивный кровельный пирог (толщиной 250-300 мм, за счет увеличения утеплителя) или же нужно будет применять отражающую изоляцию, что скажется на материальных затратах.
- Если у Вас возникнет желание достроить полноценный этаж в процессе эксплуатации дома, то это будет сделать сложно, так как необходимо будет полностью демонтировать мансардный этаж и построить полноценный этаж с кровлей, что удорожит строительство на 20-40%. Нужно пригласить инженера для проведения обследования дома, расчета несущей способности существующего фундамента, стен и перекрытий с целью определить будет ли возможно достроить этаж без усиления конструкций. Усиление существующих конструкций очень сложный,кропотливый и дорогой процесс( к примеру, стоимость усиления фундамента 20-50% от стоимости строительства нового).
Вывод: Не устраивать мансардный этаж в доме постоянного проживания без крайней необходимости, так как он выйдет менее функциональным и удобным, а плюсом такого устройства можно назвать только некоторую живописность силуэта дома.
Полный второй этаж и крыша с неэксплуатируемым чердачным помещением
Такой вариант представляет полноценный второй этаж с несущими и самонесущими стенами, на которые опираются конструкции крыши. В данном случае крыша имеет неэксплуатируемый чердак (чердачное помещение обычно не отапливается) и пространство второго этажа является жилым. Чердак выступает в роли воздушной прослойки между жилым пространством и внешней средой, при этом следует учитывать, что на чердаке нужно обеспечить проход высотой не менее 1,4 м. вдоль всего помещения. Высота жилого этажа принимается от 2,5 до 3,5 метров. На чердаке обычно складируют хозяйственные принадлежности. Второй этаж выходит полнофункциональным, и без «неудобных участков».

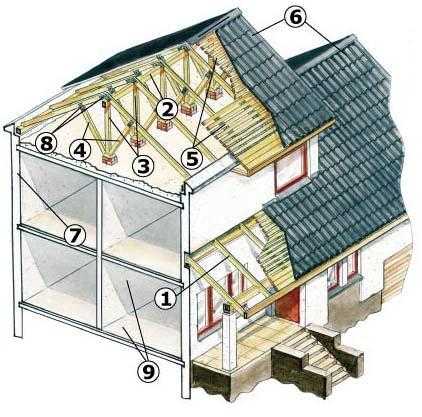

Схема полного второго этажа и чердачной крыши
- Стропильные ноги.
- Конковый брус.
- Стойки.
- Подкосы.
- Обрешетка.
- Кровельный материал.
- Мауэрлат.
- Металлические соединительные элементы.
- Внутреняя несущая стена.
В случае неисправности крыши ее с легкостью можно починить, получив доступ к конструкциям и «пирогу» крыши на чердаке. Есть возможность достраивать дополнительные этажи, для этого необходимо всего лишь демонтировать старую крышу. Это основные «плюсы» такой кровли. Это наиболее распространенный вариант крыши в современном коттеджном строительстве.
Минусами такой кровли есть:
- Возникает необходимость в строительстве стен 2-го этажа и чердачного перекрытия, что приведет к увеличению стоимости строительства на 10-20% по сравнению с мансардной крышей.
- Необходимо постоянно обеспечивать(выполнить необходимые зазоры, правильно расположить слои крыши и т. д.) и поддерживать вентиляцию (проветривать чердачное помещений, ежегодно прочищать вентзазоры от скопления мусора и грязи) чердачного помещения (в отличии от мансардной крыши где нужно вентилировать кровельный пирог и жилое пространство отдельно), для того чтобы воздух не застаивался и конструкции крыши и кровельный «пирог» не гнили, для лучшего таяния снег.
Вентиляция холодного покрытия
a, b — через чердачное пространство, с — с воздушным потоком и через чердачное пространство, d — двойным воздушным потоком.
Особенности чердачной крыши:
- Нужно делать выход на чердак. Обычно устраивается в виде люка с вертикальной металлической лестницей или использовать готовую «мансардную лестницу».
- Утепление кровли в данном случае устраивается в чердачном перекрытии, а гидроизоляционный ковер непосредственно на кровле, что облегчает монтаж кровли и уменьшает сечение деревянных конструкций крыши.
В целом можно сказать, что применение таких крыш наиболее распространено, не смотря на увеличение стоимости строительства, жизнь под такой крышей удобней.
Полный второй этаж с мансардой под всю площадь крыши без чердачного помещения
Третий вариант крыши представляет собой комбинированный первый и второй вид. Полноценный второй этаж и над ним мансардная крыша, в данном случае нет перекрытия между жилой комнатой и помещением чердака, это позволяет снизить затраты на материалы и его устройство. С такой крышей Вы получите множество свободного пространства, высокий потолок.
Полный второй этаж и мансардная крыша
Основным большим «плюсом» такой крыши можно назвать визуальную привлекательность внутреннего пространство, к примеру, мансардные окна, встроенные в крышу в дополнение к обычным окнам дадут массу света в жилых комнатах. Хороший дизайнер легко обыграет такие объемы. Дом с такой крышей должен иметь жесткий и устойчивый несущий остов из-за того, что крыша и стены 2-го этажа являются одной довольно высокой конструкцией и имеют малую жесткость.

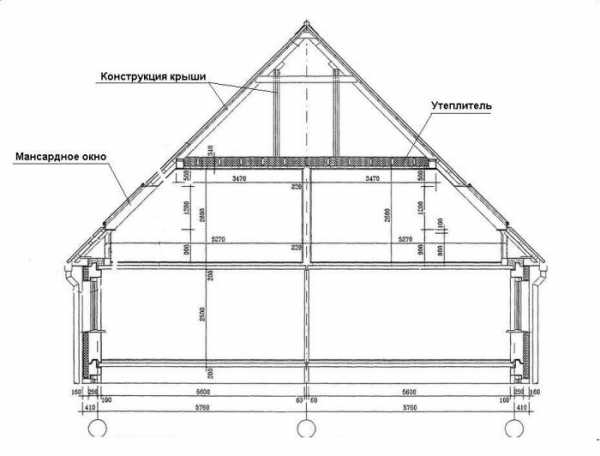

Схема полного второго этажа дома и мансардной крышей
Минусы такой крыши:
- Необходимо отопить и осветить такой большой объем (отапливать нужно будет не только жилое пространство, а и пространство под крышей, а это от 50 м3, которое не является жилым).
- Пространство под потолком не используется.
- Устройство распора крыши, для обеспечения жесткости конструкциям крыши.
- Покупка и монтаж мансардных окон.
Но такой вид крыши редко распространен, его можно порекомендовать использовать, когда архитектурная форма крыши будет продиктована внутренним дизайном помещений.
Комбинированная крыша
Комбинированный вариант крыши представляет из себя гибрид вышеизложенных видов крыши. К примеру, Вы решили, что над всем домом будет чердачная крыша, а над спальней гостей и детей будет мансардная крыша. Важным аспектом в такой крыше будет то, что над частью дома будет совмещенный кровельный пирог, а над второй частью утепление, гидроизоляция и пароизоляция будут разделены. Также возможно поменяется сечение стропил на разных участках крыши. В таком случае нужно разработать грамотный проект крыши, с подробной прорисовкой узлов сопряжения, планов и разрезов этих двух вариантов.
Схема комбинированной крыши: мансардная и чердачная
Где будет решены проблемы тепло, -гидро, -звукоизоляции. Такие крыши можно часто увидеть на 2-х этажных домах с пристроенным гаражом или хоз помещением, так крыша над основной частью дома чердачная, а над гаражом основная крыша переходит в мансардную для гаража.
Можно подытожить, что мансардная крыша является менее комфортным, но недорогим вариантом. Чердачная крыша и комбинированная крыша — наиболее применимый и оправданный вариант. Полный второй этаж с мансардной крышей редкий случай плюсом которого является интересный интерьер. Таким образом, каждый вид крыши имеет свои преимущества и недостатки описанные в статье и выбирать крышу стоит исходя из конкретных условий и обстоятельств. И эта статья надеемся поможет в этом Вам.
Внимание: Цены в статье указаны на момент 2009 года. Будьте внимательны.
www.builderclub.com
Проектирование мансардных этажей (крыши)
Содержание страницы
Проектирование мансардного этажа — важный этап строительства. Мансарда (мансардный этаж) – это жилое или нежилое помещение, которое расположено на последнем этаже дома. Это один из наиболее выгодных и доступных способов расширить полезное недвижимое пространство здания. В этой статье мы подробно рассмотрим преимущества и отличительные особенности устройства мансарды, этапы строительства и многое другое.
Мансарда дома по уникальному проектуМансарда
Из исторических записей можно выделить несколько интересных моментов:
- Мансардный этаж придумали и впервые построили во Франции в 1630 году.
- Родоначальником конструкции мансарды является французский инженер, архитектор Франсуа Мансар. Как видно, название надстроек пошло от фамилии Мансара.
Проектирование мансардных этажей по умолчанию закладывается в смету строительства практически каждого третьего жилого дома в Российской Федерации. Мансардные этажи, как правило, не являются техническими в новостройках, а используются для организации двухуровневых квартир с удвоенной площадью. Стоимость квадратного метра обычно дешевле на 20-30% в сравнении с обычным этажом, ввиду более низкой стоимости строительства и расходных материалов.
Чердачное (мансардное) окноПроектирование мансардных этажей
Здание, последний этаж которого предполагает наличие мансардной конструкции, может быть как малоэтажным (1-3 эт.), так и многоэтажным (3-15 и более). Строительство мансардного этажа выполняется из ЛМК и ЛСТК конструкций, которые отличаются высокой прочностью, надежностью и доступностью.
Расчет угла наклона мансардыНеважно строится здание с нуля или достраивается уже имеющаяся конструкция, будь то стальной каркасный дом или традиционная постройка из камня – необходимо проектирование.
Именно в проектной документации заложена вся техническая информация про среднюю и максимально допустимую нагрузку на каркас нижестоящего здания, внешний вид (тип и материл кровли), коммуникации, внутреннюю планировку и предположительные варианты обшивки, утепления и другие особенности, без которых в строительстве мансарды просто не обойтись.

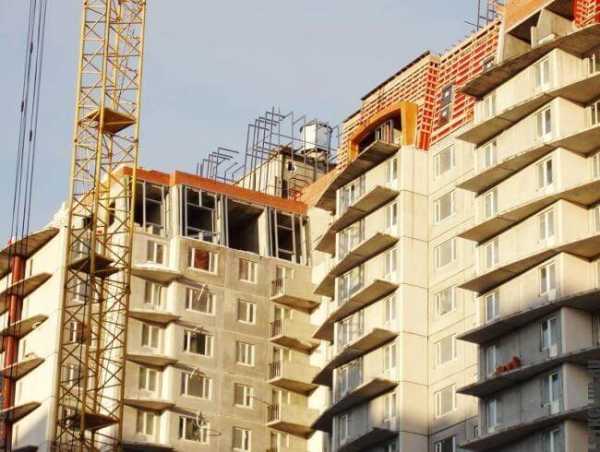

Строительство мансарды в многоквартирном домеОсобенности проектирования мансарды
Если вы разбираетесь в программном обеспечении, которое используют архитекторы для выполнения работ, есть шансы справиться самостоятельно с поставленной задачей. Правильным же вариантом будет заказ проекта мансарды из ЛМК или ЛСТК конструкций у профессионального архитектора, специализирующейся на строительстве мансард компании или как минимум у студента (фрилансера) архитектурного факультета среднего курса. Важно понимать, что успешное завершение строительства напрямую зависит от проектной документации, которая должна быть составлена должным образом в соответствие современных стандартов.

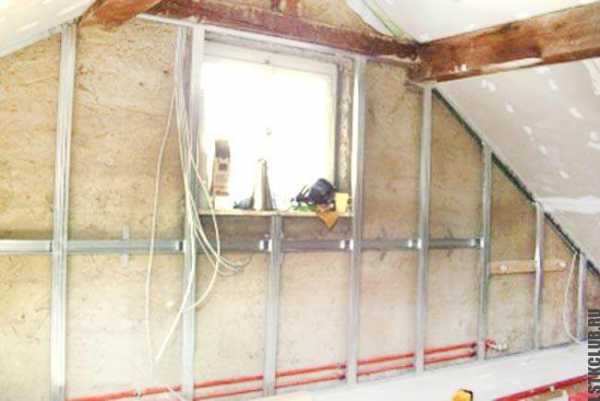

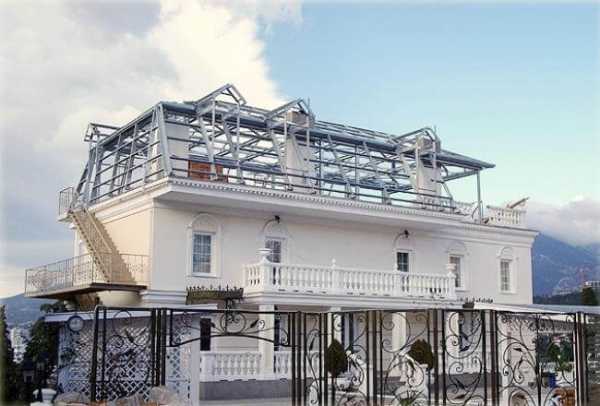

Мансарда из каркаса ЛСТК и ЛМКПроектирование мансардных этажей осуществляется в графических программах, которые автоматически рассчитывают все параметры (вес металлоконструкции, типы и виды профилей ЛСТК и ЛМК, внешнюю нагрузку и прочее).
Виды мансардных крыш

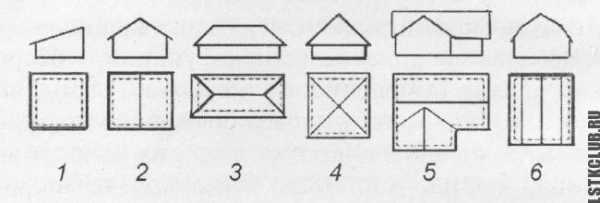

Виды крыш зданий: 1 – односкатные; 2 – двухскатные; 3 – вальмовые; 4 – шатровые; 5 – многощипцовые; 6 – мансардные- Односкатная крыша. Самая дешевая мансарда – это односкатная крыша, которая не требует высоких расходов на строительство. Для кровли отлично подойдет стальной оцинкованный профильный лист, ондулин, металлическая черепица. Наклонная односкатная мансарда крайне эффективна для регионов с большим количеством атмосферных осадков, так как вода или снежные массы не задерживаются под установленным углом наклона.
- Двускатная крыша. Проектирование мансарды такого типа немногим сложнее односкатной, но превосходит её в надежности, так как способна выдерживать высокие снеговые и ветровые нагрузки.

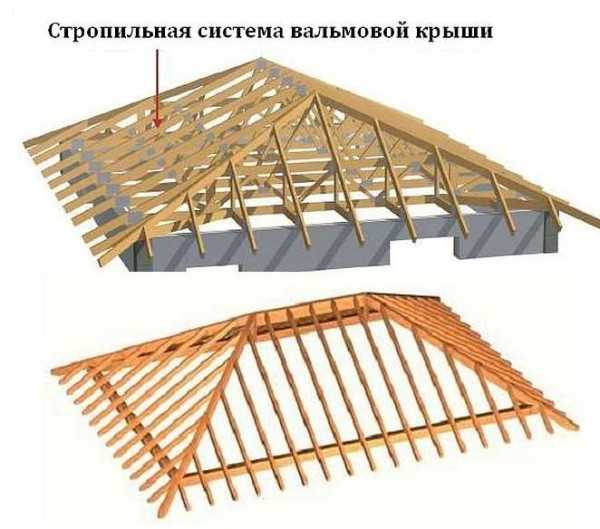

- Проектирование вальмовой мансарды сложнее ввиду необходимости строительства четырех скатных сторон. Снежные массы на таких мансардах не накапливаются, а сразу стекают вниз. Очень популярный вид мансарды в многоэтажных домах.
На что следует обратить внимание при проектировании крыши (мансардного этажа)?
- Крепление каркаса к фундаменту. Нужно знать, будет ли выступать мансарда за пределы междуэтажного перекрытия или оставаться в его периметре.
- Материал кровли. Важный этап подготовки проекта, здесь нужно учитывать возможные нагрузки на устройство кровли (снег, ветер, обрешетка, утеплитель и др.). Хорошим вариантом является мягкая или металлическая черепица, профнастил, срок службы этих материалов составляет 40-60 лет. Экономить на кровельном материале не рекомендуется, он должен быть огнестойким и долговечным.
- Форма крыши. Проектирование крыши должно сочетаться конструктивно с внешним видом. Разнообразие форм позволяет строить красивые мансардные крыши разных видов.
Полезная информация: профессиональные архитекторы не редко работают дистанционно, таким образом заказать проектирование крыши онлайн можно без посещений офиса, а переговоры проводить посредством бесплатных видеоконференций. Рекомендуется доверять проектные работы высококвалифицированным специалистам.

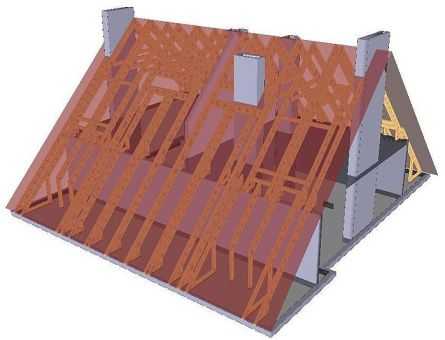

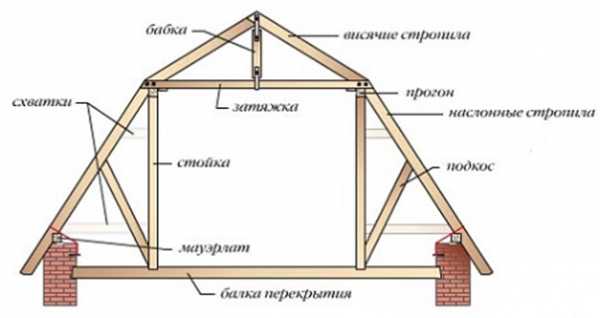

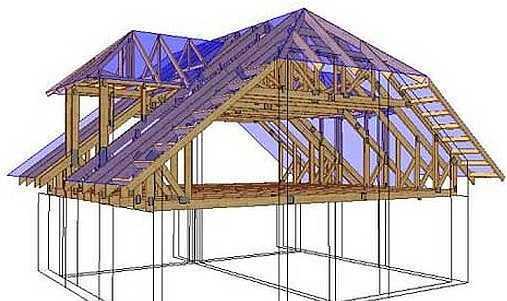

Проектирование стропильной системы мансарды (крыши) выполняется в таких программных комплексах как: ArchiCAD, AutoCAD, ArCON и простое решение FloorPlan3d. Любая программа для проектирования крыши в 3д позволяет выполнить необходимые расчеты, сформировать визуальное изображение с предварительным просмотром мансарды под разным углом.
Это интересно: а знаете ли Вы, как называется окно в мансарде или крыше под углом? – правильный ответ дормер.
Вывод:
Проектирование мансардных этажей является неотъемлемой частью современного быстровозводимого каркасного строительства. Мансардный этаж, построенный с использованием долговечных кровельных материалов будет хорошо переносить холод и жару. Мансарда – это возможность выделить внешний вид оригинальностью и эстетикой.
Видео про проектирование крыш загородных домов:
lstkclub.ru
Самостоятельное проектирование мансарды: формулы и фото конструкций
Проект мансарды в частном домостроении пользуется особой популярностью и, надо сказать, вполне заслуженно. Мансардные крыши очень рациональны и экономичны и что тоже важно, интересны. Мансарда своими руками, схема конструкции которой относительно несложная, может в умелых руках стать реальностью.
Проектирование мансардного этажа рекомендуется выполнять на этапе планирования, так как от правильно выбранного типа крыши в проекте во многом зависит насколько удачно и полноценно можно будет использовать чердак.
Однако, это еще не значит, что проектирование мансарды невозможно в уже готовом доме. Но, так или иначе, в любом случае проект мансардного этажа должен позволить максимально использовать новое пространство.
Какие бывают мансарды
Чтобы помещение под крышей на самом деле можно было комфортно использовать, оно должно удовлетворять некоторым требованиям: иметь удобную форму, быть хорошо утепленным, освещенным и грамотно спланированным.
Мансардный этаж может иметь самую разную геометрическую форму – ломаную или треугольную, с симметричными или асимметричными сторонами.
Планировка мансарды фото: варианты расположения крыши относительно стен строения
Этаж может быть расположен по одну сторону от строения или располагаться по всей его ширине, причем как в пределах внешних стен, так и выходить за их границы.
Планировка мансардного этажа фото: типы этажей под крышей
В последнем случае проект этажа обязательно предусматривает установку дополнительных опор, каких-то стенок, колонн или подвесок.
Проект аттиковой стенки с железобетонными столбами

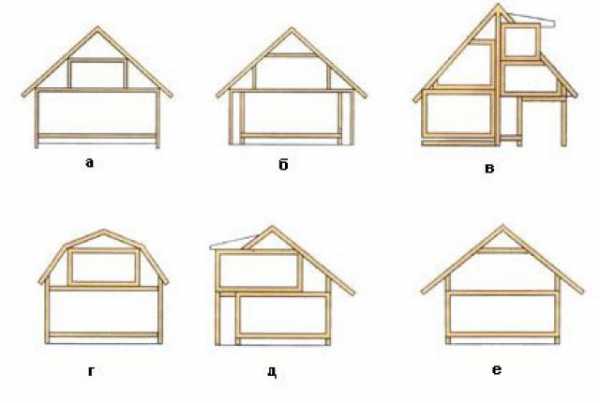

Но в любом случае из всех этих вариантов в итоге получаются следующие виды мансардных этажей:
- отдельный одноуровневый этаж;
- этаж, имеющий двухуровневое развитие;
- двухуровневая организация последнего этажа строения-основы с формированием антресольного этажа.
Варианты подкровельных помещений
Внешние стены мансардного этажа обычно имеют две части:
- вертикальную, которая, как правило, сделана из стенового материала, использованного на нижних этажах;
- наклонную, каркасом которой служит стропильная система, а наружной обшивкой – кровля.
Как будут соотноситься эти части между собой в проекте зависит от ее конструкции.
Важно: Форма мансардной крыши – главный фактор в проекте, определяющий ее планировку, полезную площадь и удобство перемещения.Виды мансард по форме крыши
Разновидностей жилых конструкций чердачного типа по форме кровли довольно много, мы же остановимся на некоторых из них.

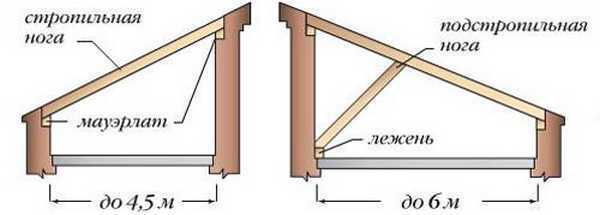

Односкатная. Такая крыша позволяет избежать боковин, однако ее каркас дает возможность спокойно передвигаться только в одной части подкровельного помещения.

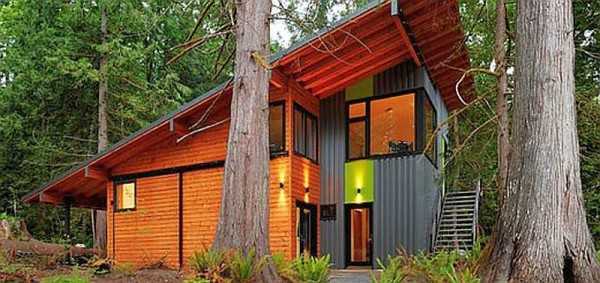

Дом с односкатной мансардой

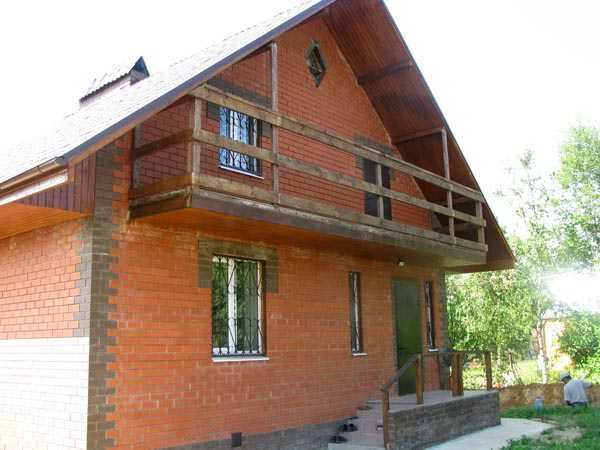

Двухскатная. Более сложная конфигурация крыши, нежели односкатная, предоставляет больше возможностей для проектирования удобного мансардного этажа. Высота стен мансардного этажа в данном случае достаточна для устройства обычных и даже балконных мансардных окон.
Проекты двухскатных мансардных этажей
Полезная площадь этажа получается ощутимо больше, если кровля по проекту опирается на вертикальную, аттиковую, стену. Ее оптимальный уровень определяют при проектировании помещения с учетом ширины дома и уклона скатов. Расчет мансарды этого типа довольно прост.
Мансарда проекты фото: большой уклон двухскатной кровли дает возможность получить значительное полезное пространство

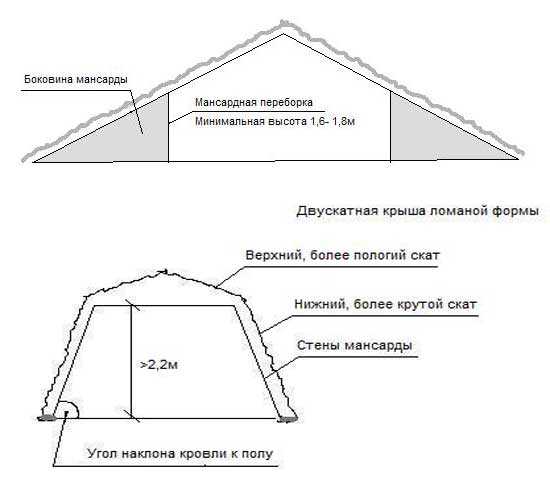

Ломаная – это двускатная крыша с изломами скатов с силуэтом либо вогнутым внутрь, либо, наоборот, выгнутым наружу.

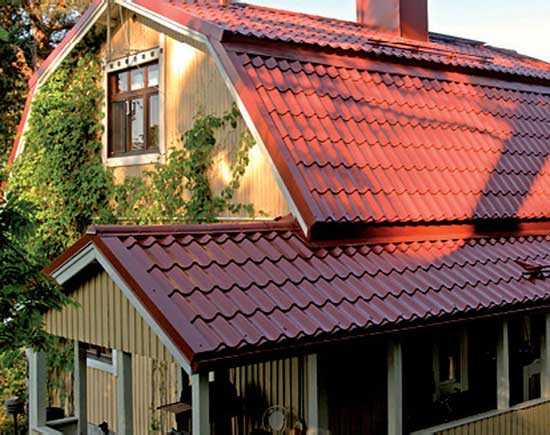

Ломаная двухскатная крыша
Полезная площадь этажа под четырехскатной крышей дома меньше, чем под двускатной. Большое количество заломов и скосов в подкровельном пространстве уменьшает возможность свободно спроектировать комнаты мансардной квартиры.

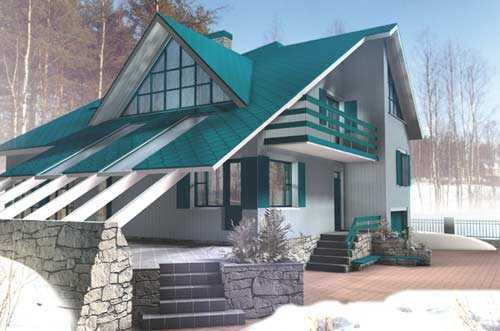

Интересный проект дачного домика с четырехскатной кровлей
На заметку: по конструкции мансардная крыша довольно сложная, но создавая под ней помещения разной высоты – и с низкими потолками, и с высотой более 1,9 м, можно максимально использовать пространство чердака.Типовой проект мансарды
Высота мансардного этажа – это параметр, от которого зависит полезная площадь, а это значит, что по ее значению можно определить тип подкровельного помещения.

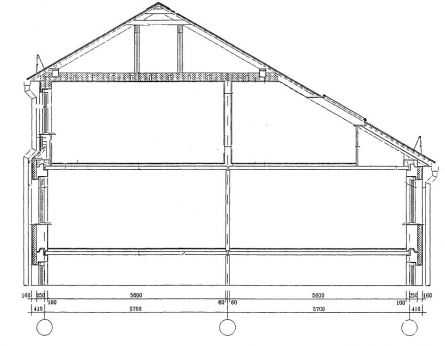

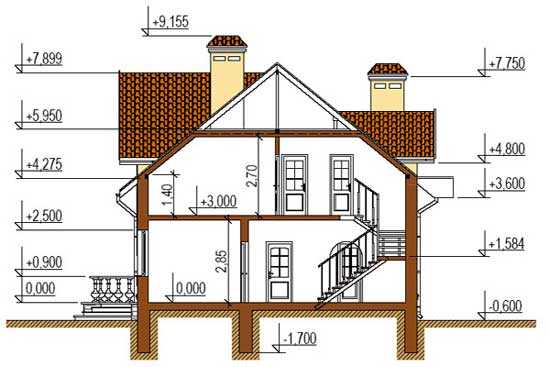

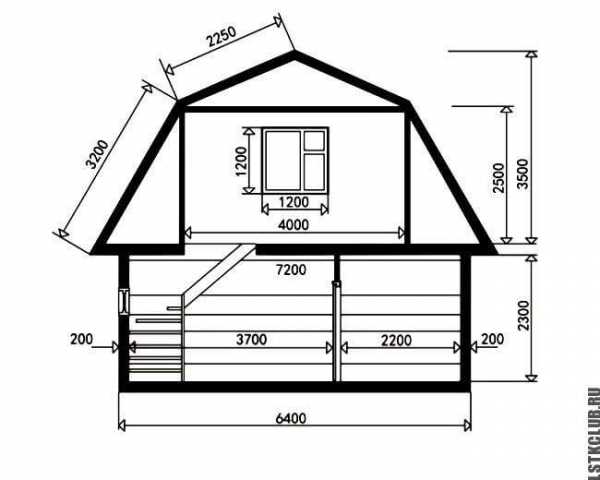

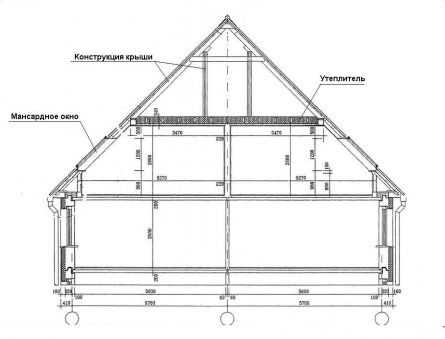

Проект подкровельной конструкции в разрезе
- При высоте вертикальной стены, превышающей 1,5 м – это полноценный этаж, причем на расстоянии полуметра от вертикальной стенки можно передвигаться уже свободно, не наклоняя головы. Если же высота мансарды превысит 2–2,1 м, то она по комфортабельности не будет уступать типовой комнате.
- Обычную мансарду, одно- или двухуровневую, получают если минимальная высота аттиковых стен равна 0,8 м, а максимальная – 1,5 м. Подобная конструкция имеет достаточный функциональный потенциал.
- При отсутствии вертикальных стен или если их уровень не доходит до 0,8 м, полученное низкое помещение называют полумансардой.

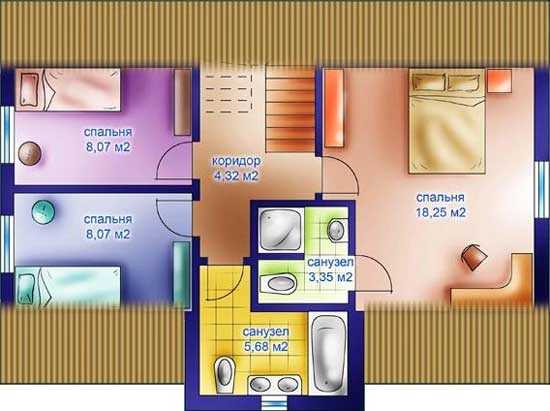

План мансардного этажа
Важно: разрабатывая проект мансарды своими руками, необходимо следовать требованиям СниП. К примеру, уровень перегородок, если наклон равен 30 градусам, должен быть больше 1,2 м,.Несколько рекомендаций по проектированию мансарды
Сделать пространство под кровлей функциональным и удобным, а интерьер оригинальным – задача не из простых и требует неординарных решений. Но все-таки есть определенные правила, которым желательно следовать. Это касается назначения помещения, к примеру, узкая маленькая мансарда больше подойдет под спальню, а высокая – под гостиную, или размещения мебели, в зонах стыка наклонных скатов с перекрытием, те есть полом, можно встраивать шкафы-купе, ставить стеллажи и т. д.

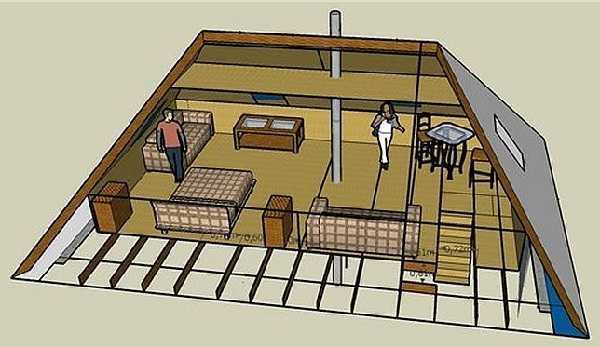

Планировка жилого пространства под крышей
При обустройстве спальни следует учитывать два важных требования:
- от пола до потолка должно быть самое меньшее 2,2 м;
- а от уровня кровати – 1,4 м.
Такое нормирование необходимо, чтобы в комнате можно было удобно сидеть и, даже имея высокий рост, ходить без проблем, не прогибаясь.
Пропорции мансарды
Устройство потолка, как правило, улучшает пропорции помещения в подкровельном пространстве. Это особо актуально в случае комнат с небольшой площадью и значительной высотой, особенно под коньком.
Совет: пространство выше потолка можно приспособить под хранение вещей, которыми редко пользуются.Обустройство объединенного пространства
Если же в помещении потолок не делать, то тогда можно не скрывать конструктивные элементы кровли. Отсутствие потолка увеличит пространство и добавит комнате высоту.
Оригинальная спальня под крышей
Как рассчитать площадь мансарды
Такие величины, как размеры мансарды, высота, угол наклона и ее площадь, тесно взаимосвязаны. По нормам СниП минимальная высота жилого помещения под крышей должна равняться 2,5 м.

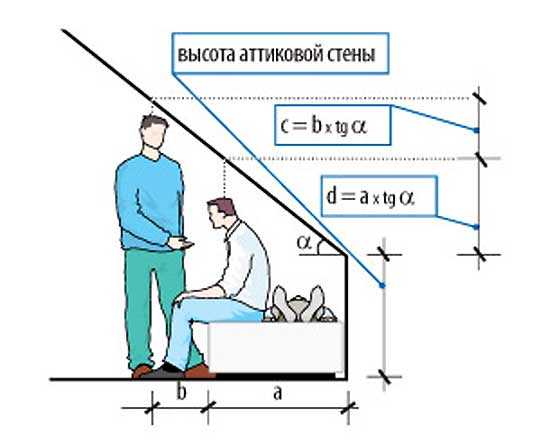

Расчет высоты помещения в зависимости от уклона крыши
Расчет проектов должен отражать измерение реальной площади по отношению к полезной. По строительным нормам в подсчетах учитывают площадь мансарды со следующими исходными данными:
- уклон 30 градусов – уровень узкой части наклона 1,5 м;
- наклон 45 градусов – 1,1 м;
- начиная от 60 градусов – 0,5 м.
При расчете площади конструкций с меньшими высотами общую площадь умножают на понижающий коэффициент 0,7. В этом случае за минимальный уровень стен при 30 градусах принимают 1,2 м, при 45–60 градусах – 0,8, при уклоне, начиная с 60 – его не ограничивают.

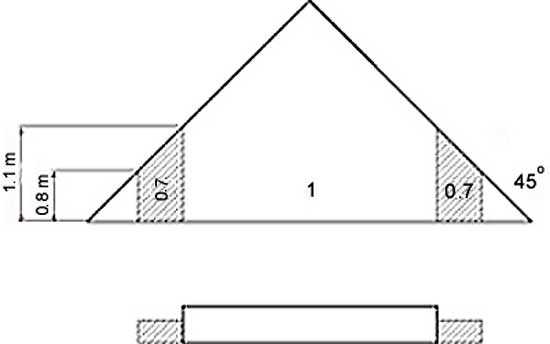

Расчет мансарды
Пример формулы расчета площади для кровли с наклоном в 45 градусов.
Пп = A*L + 2В*0.7*L = L*(A + 1.4B), где
Пп – площадь поверхности пола помещения; А и В – его ширина при высоте не меньше 1.1 м и 0,8 м соответственно, L – его длина; 0.7 – понижающий коэффициент для площадей с меньшей высотой.
Проект требует точных расчетов, поэтому целесообразнее пользоваться компьютерными программами, специально разработанными для проектирования. Это значительно проще и удобнее, к тому же риск ошибиться в расчетах несоизмеримо ниже.
remonttool.ru
Крыша мансардного типа: виды, варианты, конструкция, фото
Главная » Мансарда » Мансардные крыши частных домов: виды, варианты, устройство
Задумываясь о строительстве собственного дома или даже дачи, хочется чтобы дом был красивым, непохожим на соседние, удобным и функциональным. Еще неплох бы, чтобы он был недорогим. Крыша мансардного типа позволяет решить почти все эти задачи. Внешний вид дома получается интересным, причем здание может быть оформлено в разных стилях — все варианты комбинаций кровельного покрытия, вида и формы крыши, окон и балконов, и сосчитать, наверное, невозможно. Насчет стоимости стоит поговорить отдельно.

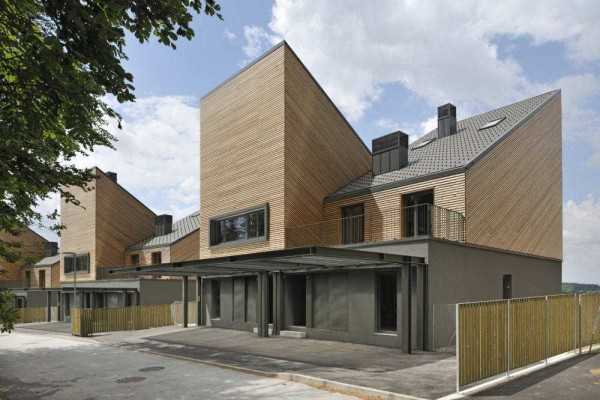

Комбинация скатов, направленных в разные стороны дает очень необычный эффект. Точно такой дом вы не назовете обычным
Сколько стоит построить мансарду
Содержание статьи
Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.
Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.
Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.
В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.
Устройство мансардных окон в крыше
Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.
Что нужно для установки мансардного окна и порядок монтажа составляющих
В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?
Мансардная кровля в несколько уровней — это тоже распространенный прием
Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:
- Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
- Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.
Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.
Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:
- Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
- При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
- Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.
Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.
Как сделать двухскатную крышу читайте тут.
Типы мансардных крыш
Крыша мансардного типа, используемых при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут быть реализованы как в «чистом» виде, так и в комбинации.
Односкатные
Нестандартно выглядят дома с односкатными мансардными крышами. Ее устройство является наиболее простым из-за отсутствия конька и проблем, связанных с его обустройством. Балки опираются на мауэрлат, закрепленный на разноуровневых стенах. Скос образуется за счет разности высоты двух противоположных стен. При этом угол ската должен быть в районе 35°-45°. Меньший наклон приведет к скапливанию большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.
Односкатная мансардная крыша
Если говорить о внешнем оформлении дома, выглядят здания нестандартно. Чаще всего в высокой стене мансардного этажа делается большое окно: сама конструкция к этому располагает. Примеры смотрите на фото ниже.
Этот дом с односкатной мансардной крышей наиболее консевативен
Устройство односкатной крыши получается наиболее дешевым, если расстояние между двумя противоположными стенами не превышает 4,5 метров: можно на стены уложить стандартной длинны брусья и не делать подпирающие конструкции. Видимо этим и обусловлено решение на фотографиях внизу, но получилось очень интересно.
Если расстояние между стенами меньше, конструкция совсем проста
Нестандартное решение: две односкатные крыши образуют террасу между ними
Двускатные
Двухскатная мансардная крыша — наиболее широко распространена: при общем строении, решений может быть много. Сама конструкция является наиболее оптимальной: при относительно невысоких затратах позволяет удовлетворить различные требования по необходимой площади помещения.
Проще всего реализуется мансарда под обычной двускатной крышей, но высота ее должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:
- симметричной — конек располагается над серединой здания;
- асимметричной — конек смещен относительно центра.
Фронтоны при этом прямые. Комната получается трапециевидная, в достаточно широких зданиях можно выделить квадратную. Недостаток двухскатной крыши мансардного типа с том, что отсекается большое пространство по бокам, что в частных домах не всегда приемлемо. Чтобы немалые площади не гуляли, их используют под устройство кладовых или шкафов.

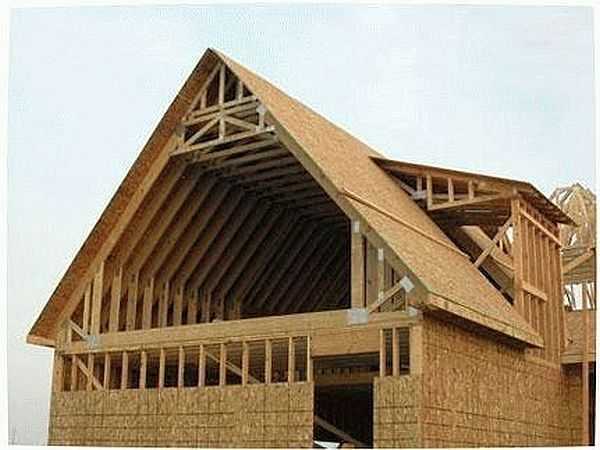

Конструкция мансардного этажа под двускатной крышей
При таком устройстве окна делают в крыше, место их расположения зависит от угла наклона. Могут они быть слуховыми, как на фото вверху или в плоскости крыши, как а фото ниже.
Окна могут располагаться в плоскости крыши
Есть еще один вариант устройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Ее устанавливают на выгнанные до некоторого уровня стены. Дом тогда называют «в полтора этажа» (один из таких домов на фото выше).
Разница в полезной площади очевидна, но и затраты больше (на материал стен)
Это два вида двухскатных мансардных крыш. Есть еще третий — ломанные. Их можно выделить в отдельную категорию — устройство имеет значительные отличия.
О строительстве двухскатной мансардной крыши читайте тут.
Ломаные
Устройство ломаной мансардной крыши и сложнее и проще. По сути это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет не тратя средства на возведение стен, получить жилое пространство, лишь немного меньшее, чем на нижнем этаже (примерно на 15%). В этом смысле ее устройство проще. Но стропильная система имеет более сложное строение, и в этом смысле ее устройство сложнее.
Конструкция ломаной мансардной крыши — наиболее часто используемый вариант стропильной системы — с выносом части стропила за поверхность стены. Таким образом образуется свес, защищающий узел примыкания к стенам от осадков
Именно этот тип наиболее распространен при самостоятельном строительстве. Он с легкостью позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, почти обособленное, жилье. Так как материалы при строительстве используются обычно легкие, то несущей способности фундамента обычно хватает, но расчет не помещает. (О расчете ленточного фундамента читайте тут).
Небольшое помещений из бревна внизу, а сверху — обширная мансарда, опирающаяся на стойки
Четырехскатные
Это уже сложные системы, которые обязательно нужно рассчитывать. Поверхность получается большой, расходы на утепление значительно возрастают, вместе с тем уменьшаются размеры мансардного помещения: отсекаются части помещений со всех четырех сторон.
Их плюс — высокая устойчивость к сильным ветрам: все поверхности наклонные и ветровая нагрузка не настолько сильно давит на скаты. Строение таково, что свесы можно сделать низкими, защищая стены от воздействия осадков и ветров. К тому же дома с такими крышами многие считают наиболее привлекательными. Классический вариант четырехскатной крыши — вальмовые.
Один их видов четырехскатных крыш — вальмовая и мансардное помещение под ней. В полный рост стоять можно только в центральной части
При их устройстве усиливают наклонные стропила — на них приходится большая часть нагрузки. Вообще, ее стропильная система — одна из самых сложных, материалоемких и, следовательно, дорогостоящих. Чтобы вы могли оценить весь объем работ и затрат, рассмотрите ее конструкцию на фото ниже.
Стропильная система вальмовой мансардной крыши
На верхней картинке видны все упоры, укосы, которые необходимо поставить, на втором, более ясно прорисована структура и расположение стропил.
Есть еще переходной вариант — полувальмовая. Она — это нечто среднее между двускатной и четырехскатной крышей. В этом случае вальма делают только на часть высоты этажа.
Мансардная полувальмовая крыша. Организация ее стропильной системы
Описаны только основные виды мансардных крыш. Есть еще их комбинации. Например, вальмовая может быть еще и ломаной, как и односкатная. Вариантов действительно очень много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.
Крыша мансардного типа с балконом
Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.
Один из видов небольшого балкона
Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.
Слуховое окно тоже можно превратить в небольшой балкон
Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.
Колонны, оформляющие входную дверь, поддерживают площадку
Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

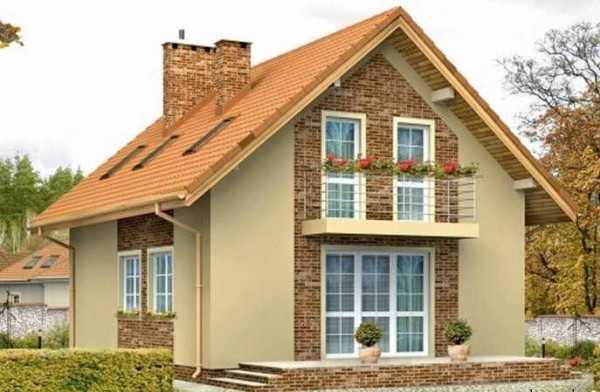

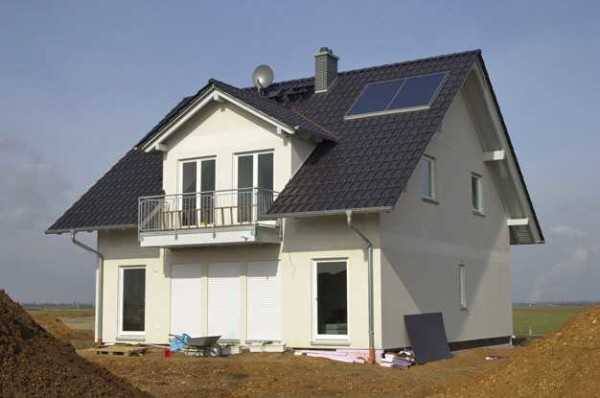

Балкон на фронтоне мансардной крыши
В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.
Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон
Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.
Сложность этого проекта — длинные стропила
Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко
Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.
«Г» образная односкатная мансардная крыша
Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.
stroychik.ru
Крыша дома в полтора этажа и устройство кровельного пирога
Для начала нужно разобраться, что такое дом в полтора этажа. Это дом с мансардой, то есть верхний этаж такой постройки имеет меньшую площадь, которая уменьшается за счет скатов крыши. Поскольку на высоту мансардного этажа стены не понимаются, крыша в доме в полтора этажа одновременно выполняет функции стен, то есть она должна не только защищать от осадков и эффективно отводить дождевую и талую воду, но и выполнять функции ограждающих конструкций, надежно защищая помещение от холода и шума.
Особенности и плюсы мансардных крыш
Для начала нужно разобраться, что такое мансарда. По сути, это жилое помещение, находящееся в чердачной зоне и образующееся за счет скатов крыши. Дома с мансардой выгодно возводить из эстетических и экономических соображений. К плюсам таких построек можно отнести следующее:
- Не тратя деньги на возведение полноценного второго этажа, владельцы получают дополнительную жилую площадь.
- Время на возведение дома с мансардой меньше, чем сроки строительства полноценного двухэтажного дома с такой же жилой площадью.
- Мансардный этаж можно обустроить в уже обжитом доме. При этом вам не нужно выселяться из него в процессе монтажа мансарды.
- При правильном обустройстве мансарды можно существенно понизить теплопотери здания в целом.
- Мансардные дома позволяют повысить плотность застройки, что актуально там, где количество земли, выделенной под жилье, ограничено.
Важно! Мансардным может называться только то помещение, в котором горизонтальная линия пересечения скатов и стен находится от пола верхнего этажа на высоте не менее 1,5 метров. В противном случае это пространство называется чердаком.
Разновидности мансардных крыш
Дом в полтора этажа может перекрываться разной крышей. Во многом форма мансардного помещения зависит от разновидности выбранной крыши. Сам мансардный этаж может иметь треугольную, асимметричную или ломаную форму. При этом он может располагаться как над всей площадью дома, так и над его отдельной частью.
Рекомендуем к прочтению:
Для домов в полтора этажа подходят следующие виды крыш:
- Самый простой вариант – это односкатная крыша. Это обычная наклонная плоскость, которая покоится на двух противоположных несущих стенах постройки.
- Двухскатная или щипцовая конструкция применяется чаще всего. Она достаточно надежная, простая в монтаже и состоит из двух скатов, идущих в разные стороны от конька.
- Ломаная кровля – это разновидность двускатной системы. Обычно такой вариант используется в небольших сооружениях. Он идеально подходит для обустройства мансарды, поскольку позволяет максимально сохранить полезную площадь помещения.
- Полувальмовая и вальмовая конструкция являются разновидностью четырехскатной крыши. Если говорить о полувальмовой крыше, то она больше подходит для обустройства мансарды, поскольку позволяет сделать два вертикальных окна в торцевых стенах под укороченными вальмами. Под вальмовой крышей площадь мансардного этажа будет значительно меньше, чем площадь первого этажа.
- Пирамидальная, купольная и коническая крыша тоже подходят для этих целей, хотя обустроить под ними мансарду будет сложнее.
Конструктивные особенности
В конструктивном плане все мансарды можно разделить на несколько разновидностей:
- одноуровневая система под ломаной или двускатной крышей;
- одноуровневая мансарда с выносными консолями;
- двухуровневая конструкция на опорах смешанного типа.
Внимание! Выбирая разновидность крыши для обустройства мансардного этажа, ориентируйтесь на интенсивность снеговых и ветровых нагрузок на поверхность кровли.
При обустройстве мансардной крыши нужно учитывать следующие требования:
- При выборе строительных материалов и конструктивной схемы необходимо учитывать параметры и характеристики постройки в целом.
- Важно не забывать об освещенности мансардных помещений. Для этого можно использовать мансардные и слуховые окна, а также обычные вертикальные окна в стенах под укороченными вальмами. Выбирая место расположения окон, стоит учитывать архитектурный облик здания.
- Стоит не забывать о лестнице, с помощью которой можно попадать на мансарду. Она должна находиться внутри дома, иметь нормируемый уклон и быть безопасной.
- С особой тщательностью нужно подойти к выбору кровельного покрытия, теплоизоляционного материала для крыши, гидроизоляции и герметизации всех стыков и щелей.
Если скаты крыши пересекаются со стенами дома очень близко к уровню пола мансардного этажа, то подстропильный промежуток зашивается легкими конструкциями на нормативную высоту (1,5 м). Пространство за вертикальной обшивкой можно использовать для организации мест хранения.
Рекомендуем к прочтению:
Стоит знать: ширина сооружения, в котором планируется обустроить мансарду должна быт не менее 4,5 м. Минимальная площадь мансардного этажа – 7 м². Соотношение высоты к полезной площади должно быть 1 к 2.
Ломаная мансардная крыша делается, если габариты помещения не вписываются в треугольник, который формируется обычной двускатной конструкцией. С ломаным вариантом вы можете уменьшить неполезную площадь, которая будет скрываться за боковой зашивкой на требуемую высоту.
Оптимальная высота мансарды составляет 2,5 м. При использовании ломаной крыши добиться требуемого параметра проще. В любом случае важно помнить что, чем больше угол наклона крышных скатов, тем выше и просторнее получится мансарда. Оптимальный угол уклона стропильной системы в этом случае составляет примерно 45-60°.
Кровельный пирог мансардной крыши
Чтобы жилое пространство под крышей было теплым и тихим, в конструкции стоит предусмотреть следующие слои:
- К нижней части стропил обязательно крепится пароизоляционная пленка. Она не позволит конденсату скапливаться в теплоизоляционном материале из-за температурной разницы в доме и на улице.
- Между стропилами закладывается теплоизоляционный материал. Чтобы мансарда была теплой, нужно заложить утеплитель толщиной 200 мм. Если высоты стропил для этого не хватает, снизу к ним прибивается брус нужного сечения.
- К верхней грани стропил при помощи строительного степлера обязательно крепится гидроизоляции. Она не позволит дождевой и талой воде проникать к несущему каркасу и утеплителю.
- После гидроизоляционного ковра следует контррейка. Она нужна для формирования вентиляционного зазора, что особенно важно для мансардных крыш. Рейка высотой 30-40 мм обеспечит вентиляцию пространства между гидроизоляцией и кровельным покрытием. Она прибивается прямо к стропилам поверх гидроизоляционного ковра.
- После контррейки выполняется сплошная или разреженная обрешетка. Ее выбор зависит от разновидности используемого кровельного покрытия. Так, под кровли из мягких рулонных материалов (например, гибкой черепицы) обустраивается сплошная обрешетка из доски, ОСП или влагостойкой фанеры. Разреженная обрешетка делается из доски толщиной 0,25 см и подходит для профнастила, металлочерепицы, ондулина. Если покрытие будет достаточно тяжелым (шифер, натуральная черепица), то сплошная обрешетка делается по карнизным свесам, в области конька, ендов и ребер крыши.
- Кровельное покрытие нужно подбирать с учетом климатических особенностей региона, уклона крыши и требований к помещению.
Важно! В мансарде с покрытием из металлочерепицы или профилированного листа может быть слишком шумно во время дождя и града. Стоит учитывать этот факт, если там планируется расположить спальню.
Также стоит помнить, что вентиляционное пространство, которое образуется контррейкой, будет эффективно вентилироваться только в том случае, если соответствующие аэрационные отверстия будут оставлены под лицевым коньковым элементом и внизу карнизного свеса.
build-experts.ru
Какой тип крыши выбрать для дома
При выборе формы крыши дизайнеры или архитекторы руководствуются прежде всего тем, насколько гармонично она будет сочетаться с общей архитектурной идеей здания. Однако задача перед специалистами в данной области ставится заказчиком. Определиться с конструкцией покрытия и видом кровли не так уж сложно. Ниже будут рассмотрены четыре самых распространенных вида крыш:
Перед тем, как приступить к проектированию дома и выбору вида крыши, необходимо решить ряд вопросов:
- Планируется использовать второй этаж как жилой или нежилой. Он может быть полноценным этажом для проживания, но может быть и помещением для хранения старых вещей, оборудования и т. д. Кроме того, этот этаж может начать эксплуатироваться в будущем, а не сразу по завершении строительных работ.
- Какой должна быть минимальная и максимальная высота второго этажа. Как правило, минимальная высота составляет два с половиной метра, максимальная – три с половиной метра. За пределы этих величин выходить не рекомендуется.
- Какой размер окон нужен на втором этаже – полноразмерные окна (от одной восьмой до одной четвертой от площади пола) или окна минимальной площади (полтора квадратных метра). В любом случае, в помещении должна быть обеспечена полноценная освещенность. Как правило, площадь окон составляет от одной пятой до одной четвертой от площади пола. Окна тем меньше, чем меньше комната.
- Нет ли ограничений по высоте возводимого дома. Необходимо проконсультироваться с архитектором, не окажется ли так, что готовый дом будет затенять соседние коттеджи, уменьшая их освещенность. Немаловажен и юридический аспект – поскольку мансардный этаж формально не считается полноценным этажом, то при отсутствии официальной возможности надстроить второй этаж вполне допустимо надстроить мансарду.
После получения ответов на эти вопросы и их сопоставления с четырьмя видами крыш перед архитектором ставится задача по созданию проекта с наиболее подходящим видом крыши.
1. Второй мансардный этаж
Данная разновидность современных крыш представляет собой конструкцию, образованную стенами второго этажа, так что жилое пространство расположено непосредственно под крышей. Подобные конструкции часто встречаются в деревнях и в дачных поселках.
Дизайн мансарды фото
Благодаря наличию мансардной крыши дом приобретает архитектурную выразительность. Ее высота от перекрытия до конька, как правило, варьируется от двух с половиной метров до трех с половиной метров. В случае с ломаной крышей промежуток от начала скоса крыши до перекрытия составляет около одного метра. Данное решение, на первый взгляд, может выглядеть выгодным, поскольку отсутствует необходимость возводить стены второго этажа и устраивать крышу уже на них.
И все же такой крыше присущ ряд недостатков:
- Пространство в углах крыши мансарды существенно сокращается, в особенности при треугольной конфигурации крыши. Поэтому ее скос начинается на высоте от полуметра до одного метра от уровня пола, так что взрослый человек не имеет возможности стоять в полный рост в углу крыши. Выходом из этой ситуации является ломаная форма крыши, при которой верхней части мансарды придается пологий уклон, а нижней – крутой.
- Удобное устройство жилого пространства весьма затруднительно, как и правильный подбор и расстановка мебели.
- Отсутствует возможность устроить полноценные оконные проемы, так что приходится прибегать к использованию мансардных окон, которые сделаны из особой упрочненной рамы и закаленного усиленного стекла. Такие окна (а равно и их монтаж) дороже обычных в полтора-два раза. Они должны иметь высокие тепло- и гидроизоляционные характеристики. Важными моментами являются правильность их установки и заделка откосов. Также возможно применение слуховых окон, сложных в монтаже – для их устройства необходим дополнительный каркас, который выходит из плоскости основного каркаса, что добавляет лишние коньки и ендовы, увеличивает трудоемкость и материалоемкость работ. В частности, необходимо устроить стыки, произвести подрезку кровельных материалов, приобрести дополнительные элементы крыши. И, конечно, нужен чертеж слуховых окон, включая детальную проработку окон с основным каркасом.
- В таких разновидностях крыши необходимо совмещать утепление, гидроизоляцию и конструкции в кровельном пироге, что делает монтажные работы более сложными и увеличивает стоимость таких крыш по сравнению с чердачными. Крепление теплоизоляционного слоя производится к наружной стороне кровли с оставлением циркуляционных промежутков, чтобы влага, образующаяся из-за конденсации пара с нижней стороны кровли, могла выветриваться за счет циркуляции воздуха. Если на чердаке планируется разместить ванную и кухню, в которых образуется большое количество пара, внутреннюю сторону потолка следует покрыть слоем пароизоляции. Вероятные ошибки при выборе «пирога» могут привести к протечкам и, как следствие, к нанесению ущерба интерьеру. В этом случае ремонт потребует больших усилий по сравнению с чердачной крышей.
- Использование металлических кровель для таких крыш не рекомендуется, поскольку в летнее время под ними будет чересчур жарко, так что обеспечить комфортные условия окажется возможным лишь при наличии достаточно массивного кровельного пирога (толщина которого составляет двести пятьдесят-триста миллиметров за счет утолщения утеплителя) либо с использованием отражающей изоляции. И тот, и другой вариант влекут за собой дополнительные материальные затраты.
- При появлении в ходе эксплуатации дома желания достроить еще один полноценный этаж сделать это будет достаточно сложно, поскольку понадобится полный демонтаж мансардного этажа и постройка полноценного этажа с кровлей, что увеличит стоимость строительства на двадцать-сорок процентов. Понадобятся услуги инженера, чтобы провести обследование дома, рассчитать несущую способность существующего фундамента, перекрытий и стен с целью установления, возможна ли достройка этажа без дополнительного усиления конструкций. Надо учитывать, что усиление существующих конструкций представляет собой чрезвычайно сложный, трудоемкий и дорогой процесс (например, усиление фундамента обойдется в сумму, составляющую от двадцати до пятидесяти процентов от стоимости возведения нового фундамента).
Дом с мансардой
Из всего вышесказанного можно прийти к выводу, что без крайней необходимости обустраивать мансардный этаж в доме, предназначенном для постоянного проживания, не нужно. Основные недостатки данного варианта состоят в пониженной функциональности и недостатке удобств. Главное достоинство такого устройства – некоторая живописность силуэта здания.
2. Сочетание полноценного второго этажа и чердачной крыши
Данный вариант представляет собой полноценный второй этаж, содержащий несущие и самонесущие стены, используемые в качестве опоры для конструкций крыши. В этом случае на крыше имеется неэксплуатируемый чердак (он, как правило, не отапливается), а пространство второго этажа используется как жилое помещение. Чердак играет роль воздушной прослойки между внешней средой и жилым пространством, при этом надо учитывать, что на чердаке должен быть проход вдоль всего помещения высотой как минимум полтора метра. Высота жилого этажа составляет от двух с половиной до трех с половиной метров. Чердак обычно используется для складирования хозяйственных принадлежностей. Второй этаж является полнофункциональным, и не имеет «неудобных участков».
Если на крыше возникают неисправности, их можно починить без особых усилий, поскольку конструкции и «пирог» крыши на чердаке легкодоступны. Имеется возможность достраивания дополнительных этажей, для чего достаточно лишь произвести демонтаж старой крыши. Таковы основные достоинства этой разновидности крыши. Она является наиболее распространенным вариантом в современном коттеджном строительстве.
Есть у нее и свои недостатки. Они состоят в следующем:
- Появляется необходимость в возведении стен второго этажа и чердачного перекрытия, а это увеличивает стоимость строительства в сравнении с мансардной крышей на десять-двадцать процентов.
- Приходится обеспечивать вентиляцию путем устройства необходимых зазоров, правильного расположения слоев крыши и т. д. Кроме того, необходимо постоянно поддерживать вентиляцию чердачного помещения, проветривая его и ежегодно прочищая вентзазоры от скопления грязи и мусора, чтобы не происходил застой воздуха, и кровельный «пирог» и конструкции крыши не загнивали. В этом состоит отличие от мансардной крыши, для которой нужно вентилировать жилое пространство и кровельный пирог отдельно.
Отличительные свойства чердачной крыши:
- Необходимо предусмотреть выход на чердак, который обычно имеет вид люка с металлической вертикальной лестницей или готовой «мансардной лестницы».
- Кровля в данном случае утепляется в чердачном перекрытии, а гидроизоляционный ковер размещается непосредственно на ней, что облегчает ее монтаж и уменьшает сечение конструкций, выполненных из дерева.
Вопреки высоким расходам на строительство, такие крыши весьма распространены. Это объясняется удобством жизни под ними.
3. Сочетание полноценного второго этажа и мансардной крыши
Третий вариант представляет собой комбинацию первой и второй разновидности крыши. Сочетание полноценного второго этажа и расположенной над ним мансардной крыши дает возможность обойтись без перекрытия между помещением чердака и жилой комнатой, что позволяет уменьшить затраты на материалы и на обустройство. Мансардная крыша обеспечивает большое свободное пространство и высокие потолки.
Главное достоинство такой крыши состоит в визуальной привлекательности внутреннего пространства. Например, мансардные окна, которые встроены в крышу как дополнение к обычным, обеспечивают обилие света в жилых помещениях. Хорошие дизайнеры используют эту особенность.
Основные недостатки:
- Необходимость отопления и освещения большого объема (отапливать придется не только жилое пространство, но также нежилое пространство под крышей, объем которого составляет не менее пятидесяти кубических метров).
- Подпотолочное пространство не используется.
- Чтобы обеспечить жесткость конструкций крыши, необходимо устройство ее распора.
- Нужно приобрести и установить мансардные окна.
- Дом с такой крышей нуждается в жестком и устойчивом несущем остове, поскольку крыша и стены второго этажа представляют собой единую конструкцию довольно большой высоты и малой жесткости.
Данная разновидность крыши является малораспространенной. Она рекомендуется для использования, когда внешние архитектурные формы диктуются внутренним дизайном помещений.
4. Комбинированный вариант
Комбинированная крыша является гибридом описанных выше разновидностей. Например, над всем домом крыша может быть чердачной, а над спальней детей и гостей – мансардной. Важное свойство такой крыши состоит в том, что над одной частью дома располагается кровельный совмещенный пирог, тогда как над его второй частью предусмотрено разделение утепления, гидроизоляции и пароизоляции. Возможным решением является изменение сечения стропил в разных местах участках. В этом случае необходима разработка грамотного проекта крыши, включающего подробную прорисовку узлов сопряжения, разрезов и планов двух вариантов.
Такие крыши часто используются для двухэтажных домов с пристроенным хозпомещением или гаражом, при этом над основной частью дома крыша является чердачной, а над гаражом она переходит в мансардную.
Таким образом, мансардная крыша представляет собой не очень комфортный, но относительно недорогой вариант. Комбинированная крыша и чердачная крыша – это самый оправданный вариант и часто применяемый вариант. Сочетание полноценного второго этажа и мансардной крыши встречается редко и интересно с точки зрения оригинального интерьера. Из всего этого следует, что каждой разновидности крыши присущи свои преимущества и недостатки, так что выбор определяется конкретными условиями и обстоятельствами.
megamaster.su
0 thoughts on “Крыша этажей – Самостоятельное проектирование мансарды: формулы и фото конструкций”
