Мебельная стяжка для разных типов соединений, возможные варианты

Мебель во все времена изготовляли из отдельных элементов, которые затем собирали в определенной последовательности. Прежде мебельная стяжка осуществлялась замковыми соединениями, шипами и клиньями, впрочем, для простых предметов обстановки жилья этого было достаточно. Подобные соединения применяются и сегодня при изготовлении мебели, стилизованной под старину. В современном мебельном производстве крепежи представлены широким ассортиментом элементов. Это позволяет изготавливать мебель разнообразной формы со сложными способами соединения.
Назначение
При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга.
Такая замена обусловлена тремя причинами:
- Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
- Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
- Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.
И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.
Разновидности мебельной стяжки
В зависимости от цели соединения деталей, используют разные виды мебельных стяжек. Они отличаются по внешнему оформлению и материалу, из которого изготовлен крепеж.
Конфирмат
Простое и удобное использование сделало конфирмат (или еврошуруп) наиболее распространенным видом крепежа. Такая евростяжка состоит из одного элемента – еврошурупа, который можно назвать усиленным вариантом самореза. Его стержень немного толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря зазубринам на ее нижних витках, еврошуруп при закручивании нарезает фаску в готовом отверстии. От этого он еще плотнее соприкасается со скрепляемым материалом.
Конфирматом можно соединить две мебельные панели, расположенные под прямым углом. Для этого выполняется одномоментное сверление отверстий на обеих панелях: под потайную головку и под резьбу винта. Их лучше просверлить специальным сверлом для мебельной стяжки конфирмат. На потайной головке есть шлицы под шестигранник.
Завинчивать конфирматы крестообразной отверткой не рекомендуется, поскольку ей невозможно закрутить их до упора. Если во всех частях мебельной конструкции заранее высверлены отверстия специальным сверлом для мебельной стяжки, конфирматом можно собрать мебель быстрее, чем любым другим видом крепежа.
Стяжка эксцентриковая
При соединении Г-образных или Т-образных мебельных элементов применяют эксцентриковые стяжки. Данный крепеж состоит из трех деталей:
- Штока, имеющего головку;
- Специального фиксатора, называемого эксцентриком;
- Заглушки, создающей декоративный эффект.
К преимуществам такого стягивания можно отнести скрытность крепежа (отверстие не высверливается на лицевой стороне мебели) и возможность его многократного применения без риска повреждения элементов конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее рассверлить несквозные отверстия, эксцентриковый крепеж чаще выполняют в фабричных условиях. Под эксцентрики нужно просверлить отверстия с плоским дном, проще это сделать с помощью сверла Форстнера.
Межсекционная стяжка
Межсекционная стяжка мебельная необходима для стягивания отдельных секций, например, шкафов на кухне в единый блок. Данное резьбовое соединение комплектуется винтом и втулкой. В боковых стенках ровно выставленных шкафов сверлят сквозное отверстие, в него с одной стороны вставляют втулку, а с другой вкручивают винт. Хотя насечки под крестообразную отвертку имеют обе шляпки, следует закручивать именно соединительный винт, а не втулку. Насечки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Стянуть пару шкафов можно 2 — 4 межсекционными креплениями, которые лучше расположить ближе к углам. В зависимости от толщины стенок применяют крепеж разного размера.
Угловая стяжка
В мебельном производстве угловые стяжки применяются достаточно давно. Данного соединения комплектуется из пяти элементов:
- Уголка в виде металлической пластины, согнутой посередине под прямым углом;
- Пары болтов;
- Двух футорок.
Чтобы соединить две панели угловой стяжкой, уголок ставят в месте их стыка. Затем вставляют футорки и вкручивают болты, сначала к одной панели, а после подравнивания соединения и ко второй. В готовом виде, судя по фото, такую фиксацию вряд ли можно считать эстетичной. Потому сегодня угловой крепеж по возможности заменяют на другие мебельные стяжки, например, минификс или же конфирмат. Их размеры намного компактнее, чем металлической пластины уголка.
Стяжка винтовая
Винтовая стяжка мебели применяется, когда торец одной детали необходимо прикрепить к поверхности другой. В данном крепеже всего два элемента: винт и бочонок. В боку металлического бочонка цилиндрической формы проделано резьбовое отверстие. В некоторых винтовых стяжках бочонок бывает пластмассовым, тогда внутрь его вкладывается гайка. При установке этого крепежного элемента сверлят пару отверстий на поверхности и в торце панели. В первое вставляют бочонок таким образом, чтобы были совмещены отверстия на бочонке и на торце. Винт же продевают в сквозное отверстие, просверленное в поверхности другой панели. Большой ход стягивания делает крепление особо прочным. Эстетической погрешностью данного вида стяжки считается видимость головки винта на лицевой стороне панели.
Стяжка коническая
Стяжка коническая является улучшенным вариантом винтового крепежа. Для скрытия винтовой шляпки на лицевой стороне панели в коническом соединении винт заменили штоком. В отличие от винта, проходящего сквозь панель, шток в нее лишь вворачивается. Это уменьшает ход стягивания и делает крепеж менее прочным.
Стяжка для столешницы
При изготовлении кухонной мебели применяется стяжка мебельного стола. Когда столешница собирается из двух частей, устанавливаются парные крепежи. Для чего сверлом Форстнера фрезеруют по одному отверстию в каждой из частей столешницы. Между отверстий прорубают с помощью стамески паз. В него укладывают струбцины. В одном глухом отверстии помещают стягивающую головку с С-образной шайбой. Затем с помощью ключа начинают закручивать С-образные гайки.
Мебельный шкант
Самый простой тип крепления – это шкант. Данный соединительный элемент похож на короткий отрезок карандаша, выполненного из кусочка дерева. Сегодня при сборке мебели шкант дополняет эксцентриковую стяжку, чтобы придать ей большую жесткость, а в качестве самостоятельного соединительного элемента его применяют довольно редко.
Как правильно подобрать стяжку
Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.
Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.
Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели. Ее используют там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.
Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.
Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.
Встроенная мебель предназначена для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, установленных в нишах или вдоль стен. Потому лучшими крепежами для них могут служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет сохранять эстетичный внешний вид конструкции.
Сегодня особенно популярна мебель, у которой отдельные детали сделаны из стеклянных полотен. Они достаточно хрупкие, потому крепеж для мебели из стекла должен иметь большой запас прочности и естественно изготовлен из других материалов. По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (зажимы, держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.
Видео
mblx.ru
Кроватная стяжка, цены от производителя, доставка
Стяжка кроватная нужна для фиксации боковин к изголовью и подножью кровати. Крепление каждого угла кровати состоит из двух частей: планка с крючками, которая крепится боковине угла кровати с помощью нескольких винтов либо саморезов и центральная планка, которая крепится четырьмя саморезами к изголовью и подножью кровати во всех углах. В стяжке есть несколько отверстий для крючков, в которые вставляется планка с крючками.
Стяжка кроватная производится с учетом строгих стандартов и применением передовых технологий, поэтому она подходит для сборки любой современной кровати. Стяжки, производимые из нескольких слоев металлов и их сплавов способны выдерживать большие нагрузки.
Еще много лет назад на заводе производили составляющие для сборки мебели, а с течением времени ассортимент продукции расширился и для каркасной кровати производится два вида кроватных стяжек. Все детали производятся из оцинкованной стали, что увеличивает их надежность и долговечность.
На заводе «Металлист» производят стяжки для кровати с покрытием из цинка. Комплект кроватной стяжки состоит из уголка и пластины. Для сборки каркаса используется четыре таких планки с крючками и четыре парных им планки. Этот вид кроватной стяжки довольно прочный, легкий в установке. При его монтаже нет необходимости в сверлении отверстий в торцах. Кроватная стяжка является важным крепежным установочным элементом для крепления к кровати ножек и монтажа каркаса. В производстве завода также есть стяжки для стола, которые используются для сборки столов.
Кроватные стяжки, производимые на заводе «Металлист» выдерживают большие нагрузки и не изнашиваются в течение многих лет. Их монтаж не занимает много времени, поэтому заняться этим может любой человек, не имеющий особых навыков. Производители оцинкованных кроватных стяжек не понаслышке знают, как важно использование качественных соединительных деталей при сборке модульной мебели.
www.metallist.org
Стяжка мебельная межсекционная, все о ее использовании и нюансах

После проведения сборки корпусной мебели некоторые части конструкции могут иметь небольшой перекос относительно друг друга. Если не соединить отдельные шкафы или тумбы кухонного гарнитура между собой, он будет выглядеть неаккуратно и негармонично. Надежно закрепить отдельные элементы поможет стяжка мебельная межсекционная. Благодаря этому крепежному элементу, корпусная мебель выглядит как единая конструкция.
Особенности

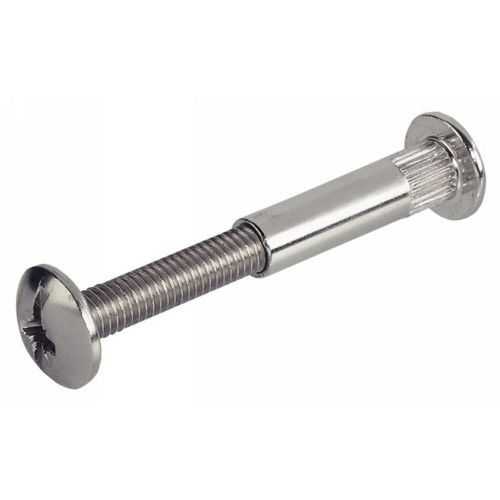

Мебельная межсекционная стяжка – оптимальный способ соединения между собой отдельных модулей. Домашние умельцы применяют для скрепления стенок гарнитура саморезы. Лучше этого не делать: под тяжестью конструкции саморезы может вырвать и внешний вид будет испорчен.

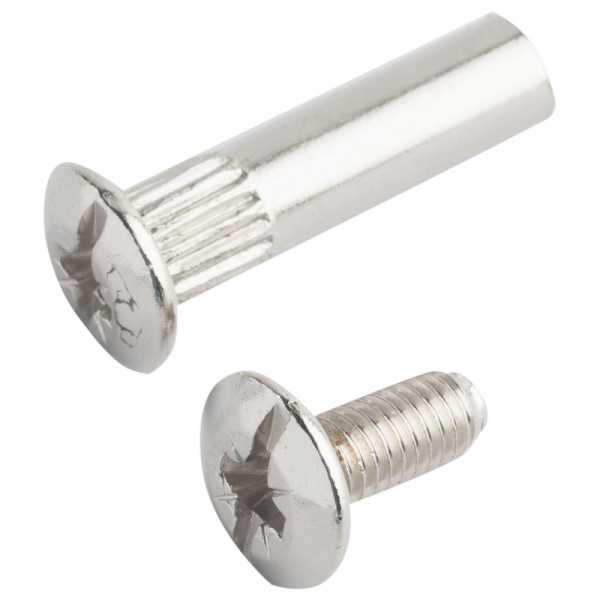

Стяжка состоит из гайки цилиндрической формы с внутренней резьбой и винта. Метизы часто бывают хромированные, они не подвержены коррозии. Это особенно актуально в случае, если мебель находится в помещении с повышенной влажностью. На гайке, для надежной фиксации конструкций, находятся шлицы. Межсекционная стяжка для мебели должна быть установлена без перетягивания крепежа, так как при сильном вкручивании, гайка или головка винта могут деформировать мебельные стенки.
Лучше подложить широкие шайбы под гайку и винт. Они помогут закрутить стяжку максимально плотно, при этом, не повредив полировку. Для того чтобы стяжка не торчала с внутренней стороны мебели, необходимо произвести зенкование. Это не трудный процесс, так что выполнить его можно самостоятельно.
Материалы изготовления
Стяжки для соединения двух параллельных стенок шкафов выпускаются из:
- Никелированной стали;
- Оцинкованной стали;
- Хромированной стали.

Хромированная

Оцинкованная

Никелированная
Размеры могут варьироваться: М4-М6, длина винта L1 – 15-30 мм, длина L2 – 10-15 мм, внешний диаметр 5-8 мм. Стоит отметить, что за много лет применения различных крепежных элементов, межсекционный крепеж является самым оптимальным при соединении модулей гарнитуров между собой. Он позволяет не только идеально скрепить конструкцию, но и облегчает процесс сборки мебели. У этого крепежа привлекательный вид благодаря антикоррозийному покрытию.
Иногда можно встретить пластиковую конструкцию стяжки с металлическим винтом. Ее габариты не отличаются от металлических аналогов, но она менее надежна в повседневной эксплуатации.
Правила монтажа
Межсекционная стяжка мебели производится при помощи струбцин. Применение этого инструмента помогает плотно соединить прямостоящие, параллельные стенки мебели между собой. Монтаж производится следующим образом:
- Установите корпусную мебель;
- Зафиксируйте стенки струбцинами. Если речь идет о небольших кухонных столах, то можно применить только 2 инструмента – струбцины должны находиться вверху и внизу конструкции;
- На расстоянии десяти сантиметров от углов поставьте метки и просверлите отверстия, размеры которых будут соответствовать диаметру стяжки;
- Установите в отверстие гайку;
- Начните закручивать болт, стараясь сделать крепление плотным, но не перетянуть;
- Произведите зенкование. Нужно взять специальный инструмент – зенкер и высверлить углубление под шляпку винта. Процедуру можно выполнить также с помощью толстого сверла, которым нужно слегка расширить край входного отверстия.
Если гайка в процессе вкручивания начинает проворачиваться, то ее нужно зафиксировать второй крестовой отверткой. Межсекционная стяжка будет выделяться на поверхности, но это никоим образом не портит внешний вид мебели. Если торчащие головки не по душе, то можно использовать специальные пластиковые накладки или декоративные колпачки.
Специалисты советуют применять стяжку для ровного соединения лицевой стороны стенок, если мебель стоит на неровном полу или у кривой стены. Если в этой ситуации заднюю часть мебели оставить свободной, то есть возможность компенсировать неровности поверхностей. Чтобы точно определить, на какое расстояние от торца установить стяжку, обратите внимание на глубину соединяемых стенок.
В идеале расположение крепежей выглядит так:
- Верхние секции скрепляются только с лицевой стороны, там устанавливается по две стяжки на расстоянии 10-15 см от края;
- Нижние секции скрепляются тремя конструкциями, две из которых располагаются с лицевой стороны, а одна – с задней. Причем, последняя располагается посредине стенки.
Если крепежи установлены правильно, то после навешивания дверок в процессе финальной сборки, их не нужно будет регулировать. Как видим, межсекционная стяжка крайне необходима. Если гарнитур состоит из нескольких шкафов или тумб, которые невозможно выставить по уровню из-за неровных поверхностей, компенсировать эту неприятность можно, применив данный вид стяжки для мебели. Но нужно учитывать, что стягивают только лицевую поверхность стенок гарнитура.

Собираем мебель

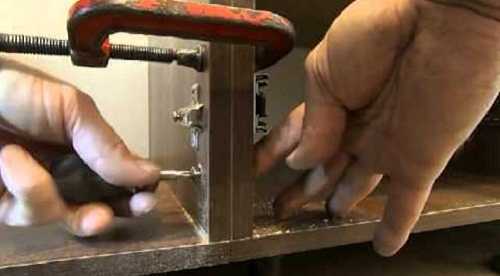

Фиксируем стенки струбцинами

Отмечаем места для сверления

Сверлим отверстие

Закручиваем гайки
Видео
mblx.ru
Товарный словарь | М | Мебельная фурнитура
Мебельная фурнитура — вспомогательные изделия и материалы применяемые при производстве мебели.
Основными видами мебельной фурнитуры являются: ручки, петли, замки, задвижки, защёлки, стяжки, полкодержатели, колпачки для гаек, кнопки для ножек, держатели для зеркал, ролики, кронштейны.
Ручки для дверей и ящиков по конструкции и форме подразделяются на: скобки висячие на лапках, скобки висячие на планке с ключевиной, серьги висячие на лапках, серьги висячие на планке с ключевиной, капли висячие на лапках, капли висячие на планке с ключевиной, скобки, кнопки, раковины
.
Ручка-скобка висячая на лапках
Ручка-скобка висячая на планке с ключевиной

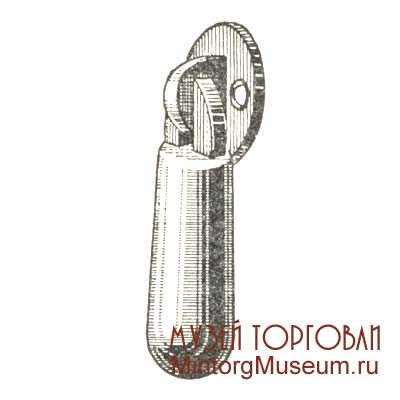

Ручка-серьга висячая на лапке
Ручка-серьга висячая на планке с ключевиной

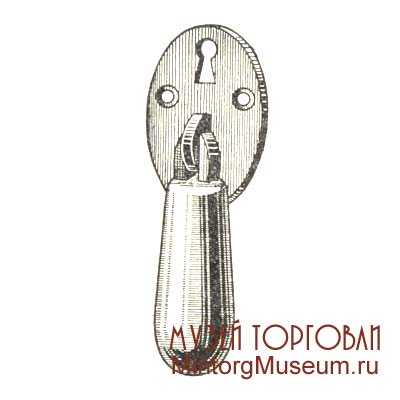

Ручка-капля висячая на лапке
Ручка-капля висячая на планке с ключевиной
Ручка-скобка
Ручка-кнопка
Ручка-раковина
Ручки обычно кренятся к изделию на болтах с гайками, которые утоплены в тело детали, заделаны, вынесены на внутреннюю поверхность и закрыты специальными колпачками. Раковины крепятся, помимо болтов, также шурупами. Скобки висячие на лапках и с ключевиной имеют ось вращения, внутреннюю длиной от 40 до 80 мм (с градацией через 10 мм) и внутреннюю шириной до оси крепления от 15 до 30 мм (с градацией через 5 мм). Серьги висячие на лапках и с ключевиной имеют ось вращения и внутренний диаметр от 20 до 35 мм (с градацией через 5 мм) и применяются главным образом на дверках буфетов и горок. Капли висячие на лапках и с ключевиной имеют ось вращения; применяются для буфетов, горок и реже для платяных шкафов. Диаметр в конце бывает от 15 до 20 и 25 мм, длина до центра крепления — 55, 75, 85 и 90 мм. Скобки крепятся на неподвижных опорах, имеют внутреннюю длину от 40 до 100 мм и ширину до лицевой поверхности детали от 15 до 40 мм. Используются главным образом для постановки на платяные и книжные шкафы, комоды и письменные столы. Кнопки различной формы (круглые, овальные, квадратные и др.) применяются на всех видах мебели, имеющих дверки и ящики. Прикрепляются к изделиям на неподвижной опоре с внутренней длиной от 10 до 40 мм. Раковины применяются для картотечных ящиков, колонок, конторских, аптечных и других изделий специального назначения. Внутренняя длина от 45 до 80 мм, внутренняя ширина 15—18 мм. К ручкам, не имеющим планок с ключевиной, должны быть приданы ключевины или футорки для ключей, изготовленные из металла, пластмассы или дерева. Внутренняя высота от основания до центра круглого отверстия ключевин и футорок 10 и 12 мм.
Футорки
Петли по конструкции бывают: шарнирные прямые; шарнирные боковые; шарнирные угловые; рояльные; полушарнирные разъёмные; нартные одинарные, партные двойные; карточные; пятниковые прямые, угловые и упорные
Петля шарнирная прямая
Петля шарнирная боковая
Петля шарнирная угловая
Петля рояльная

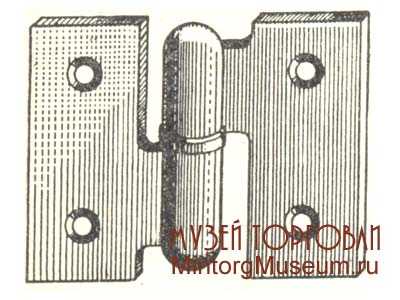

Петля полушарнирная разъёмная
Петля партная одинарная
Петля партная двойная
Петля пятниковая прямая

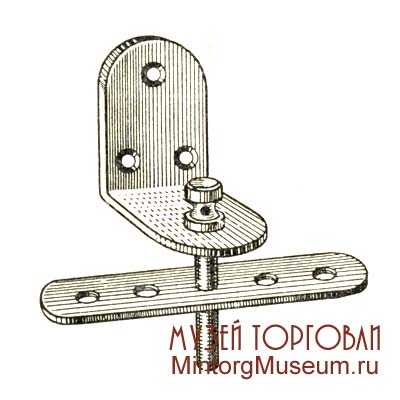

Петля пятниковая угловая
Петля пятниковая упорная
Петли крепятся к элементам мебели на шурупах соответствующих размеров (в зависимости от размеров петли и её назначения).
Шарнирные прямые петли соединяют дверку изделия с боковой стенкой внакладку и имеют два основных варианта по размеру карты (прямой плоскости): петля длиной 20 и 30 мм, шириной от 10 до 20 мм с двумя отверстиями для шурупов длиной от 30 до 70 мм, шириной от 15 до 40 мм с тремя отверстиями. Шарнирные боковые петли присоединяют дверку изделия впритык к боковой стенке и имеют ступенчатое строение карточной плоскости. Шарнирные угловые петли соединяют дверку с профильной кромкой боковой стенки под углом. В СССР выпускались следующих размеров: длиной 30 мм, ширина 15 и 20 мм с двумя отверстиями для шурупов и длиной от 40 до 70 мм и шириной от 15 до 30 мм с тремя отверстиями. Эти петли ставились обычно на мебели I и II классов; при наличии художественного оформления и применения цветных металлов могли использоваться и в высшем классе.
Рояльные петли крепят дверку с боковой стенкой по всей высоте с расстоянием по центру шурупов 60 мм и от края 30 мм. Длина петли измеряется в погонных метрах, ширина равняется ширине кромок дверки и бока и обычно бывает от 12 до 20 мм (каждая карта).
Петли никелированные, хромированные или из цветных металлов; применялись в мебели высшего класса.
Полушарнирные разъёмные петли применяются в разборной мебели; дверка может быть снята и навешена в любом случае, т. к. петля имеет съёмные на шарнире карты длиной 30 и 40 мм, шириной 12 мм и большего размера — длиной 50 мм и шириной 15 мм, с отверстиями в каждой карте для двух и трёх шурупов. В зависимости от оформления петли могут применяться во всех классах мебели.
Партные одинарные и двойные петли (ломберные) применяются в столах обеденных, карточных (ломберных), в школьных партах и пр. Их характерной особенностью является наличие двух шарниров на базе, вокруг к-рых карта петли может врашаться на 90°. Одинарные петли имеют обшую длину 100 и 150 мм, ширину 12 и 20 мм с отверстиями для двух или трёх шурупов. Двойная петля имеет две базы с шарнирами и широкие карты (24 и 35 мм) с тремя отверстиями для шурупов в каждой. Длина её обычно 100 мм. Петли прочные, долговечные.
Карточные петли всех видов позволяют открывать дверки шкафов, буфетов, письменных столов и других на 180° и более. Навешиваются они обычно но длинной стороне кромок двери и бока изделия с выходом шарнира наружу.
Пятниковые прямые, угловые и упорные петли в отличие от карточных ставятся не на кромку двери, а на её верхний и нижний торцы. Прямая пятниковая петля имеет нижнюю пластинку со штырём и тремя отверстиями для шурупов и верхнюю пластинку, вращающуюся на штыре, с двумя отверстиями для шурупов Нижняя пластинка врезается в корпус изделия, верхняя — в торец дверки; дверка открывается на 90° и более. Длина петли 70 и 90 мм, ширина 12 мм.
Угловая петля по форме напоминает сапог, имеет на нижней и верхней пластинке вынос со штырём. Благодаря этому дверку можно открывать на 180°. Нижняя нластинка с тремя отверстиями для шурупов и верхняя с двумя. Толщина их 2,5 мм и ширина 12 мм. По длине петли бывают двух размеров: 70 и 90 мм. Упорная петля на нижней пластинке имеет отогнутый бортик (упор), с помощью которого верхняя планка петли, а с нею и дверь открывается на 90°. По длине петли бывают двух размеров: 75 и 95 мм. В остальном конструкция их аналогична предыдущим пятниковым петлям.
Замки, применяемые в производстве мебели, бывают бессувальдные врезные, бессувальдные прирезные, бессувальдные прикладные, бессувальдные прирезные со скобой, трёхсувальдные врезные, трёхсувальдные врезные-рояльные, трёхсувальдные прирезные, трёхсувальдные прикладные, трёхсувальдные прирезные со скобой, шнингалетные. Замки изготовляются правые, левые и универсальные с ключевым отверстием для горизонтальной и вертикальной установки. Бессувальдные замки должны были иметь в серии не менее восьми секретов, а трёхсувальдные не менее 20. Подробное описание — см. Замки.
Задвижки бывают прикладные и врезные.

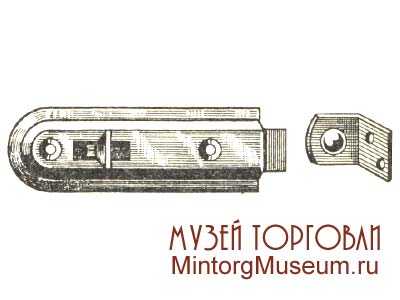

Задвижка прикладная
Задвижки врезные
Прикладные задвижки изготовляются с угловой или прямой планкой длиной 50, 60 и 70 мм и шириной 10, 11 и 12 мм. Затворная планка этой задвижки может быть прямой размером 35 мм X 15 мм или угловой. Врезные задвижки имеют засов прямоугольного или круглого сечения длиной 60 или 75 мм и шириной 12 мм.
Защёлки для закрывания дверок буфетов, шкафов и столов изготовляют следующих типов: шариковые одинарные, колпачковые одинарные, шариковые двойные.
Защёлка шариковая одинарная
Защёлка колпачковая одинарная
Защёлки мариковые двойные
Основными деталями защёлок служат металлические шарики диаметром 8 и 10 мм или колпачки размером 12 мм X 14 мм, пружина и корпус с притворной планкой. Конструкция корпуса и планки может быть различной. Крепятся защёлки шурупами, которые поставляются в комплекте (для шариковых 4 штуки, для колпачковых 2 штуки). Стяжки для соединения элементов разборной мебели бывают следующих видов: шкафные винтовые прямые, шкафные винтовые угловые, шкафные винтовые врезные прямые, шкафные винтовые врезные угловые, шкафные спиральные врезные, шкафные болтовые, клиновые, кроватные крючковые, диванные крючковые.
Стяжка шкафная винтовая прямая
Стяжка шкафная винтовая угловая
Стяжка шкафная винтовая врезная угловая
Стяжка шкафная винтовая врезная прямая
Стяжки шкафные спиральные врезные
Стяжка шкафная болтовая
Стяжки клиновые

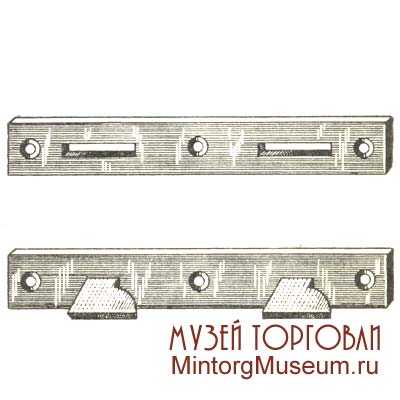

Стяжки кроватные крючковые
Стяжки диванные крючковые
Шкафные винтовые стяжки служат для соединения элементов: прямые — в одной плоскости, а углоные — под углом. Наиболее распространёнными являются стяжки врезные, скрытые в теле детали, и стяжки спиральные. Шкафные болтовые стяжки состоят из получистого болта, чёрной шайбы и специальной гайки. Клиновые стяжки наиболее простые и дешёвые, предназначаются для наиболее простых изделий. Кроватные крючковые стяжки предназначены для соединения спинок деревянных кроватей с царгами. Состоят из двух металлических пластин, на одной из которых имеются два крючка, а на другой — отверстия для них. Каждая пластинка крепится не менее чем шестью шурупами. Длина стяжек обычно 100, 120 и 150 мм. Ширина различная.
Диванные крючковые стяжки имеют такующе конструкцию, как и кроватные, но в отличии от них имеют только один крючок и одно отверстие и крепятся двумя и тремя шурупами. Длина стяжки 55 мм, ширина 25 и 16 мм.
Полкодержатели (опоры для полок) применяются в книжных шкафах; бывают винтовыми, угловыми и с втулкой.
Полкодержатель винтовой

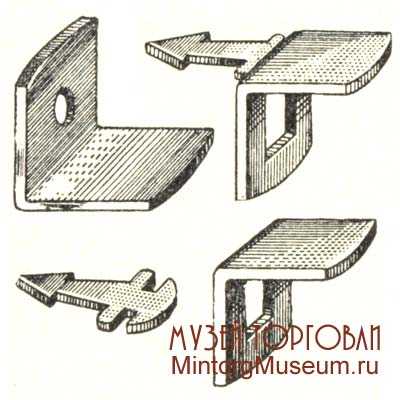

Полкодержатели угловые
Полкодержатели с втулкой
Винтовые полкодержатели — длина 30 мм; держащая плоскость 15 мм X 14 мм, размер уступа 16 мм х 15 мм, общая длина 26 мм. Полкодержатели с втулкой имеют втулку, закрепляемую в стенке изделия. Длина их 26 мм, держащая плоскость 15 мм х 9 мм. Угловые полкодержатели имеют уступ, на который кладётся полка; размер 23 и 30 мм.
Колпачки для гаек предназначены для закрывания концов болтов, выходящих с обратной стороны детали. Размер колпачков: диаметр 13 мм, выс. 11 мм.
Колпачок для гаек
Кнопки для ножек ставятся в торцы деталей; по диаметру бывают четырёх типов: 17, 20, 25 и 30 мм. Как и колпачки для гаек, кнопки имеют выступающие острия для заделки их в издели.
Кнопки для ножек
Держатели для зеркал предназначены для крепления зеркала к деревянному основанию; представляют собой металличекие угольники, никелированные или хромированные с лицевой стороны. В зависимости от фацета зеркала держатели имеют более или менее острый угол (при плоском фацете 10—15°, при крутом 40—45°). Крепятся шурупами.
Держатели для зеркал
Ролики применяются главным образом в кроватях и сервировочных столиках; бывают различных размеров (диаметром от 25 до 150 мм) и конструкций. Изготовляются из металла и пластмассы. Современные ролики также изготавливаются с применением резины, каучука и полиуретана.
Ролики для мебели
Кронштейны применяются в буфетах и горках для держания стеклянных полок; изготовляются из металла с лицевым покрытием. По конструкции могут быть с выдвижным и невыдвижным верхним держателем. Размеры кронштейнов различны, шириной держателя полки до 350 мм.
Кронштейны
Мебельная фурнитура изготовляется из конструкционной и нержавеющей стали, из ленты холодного проката, серого и ковкого чугуна, алюминиевых и цинковых сплавов, латуни. Наружные декоративные детали мебельной фурнитуры изготовляются также из древесины, стекла и пластмассы.
Форма, конструкция и художественная отделка фурнитуры различны, в зависимости от архитектурного оформления мебели.
Ручки всех видов поставляются комплектно с шайбами, гайками, колпачками и шурупами, а также с ключевинами, футорками и ключами. Концы стержня петель должны иметь головки различной архитектурной формы. Вращение створок (карт) петли должно быть плавным и свободным.
Все изделия, за исключением футорок, ключевин и полкодержателей, по правилам советского периода должны были иметь чётко нанесённый товарный знак предприятия-изготовителя; для мелких изделий фабричный знак ставился на пачках или ящиках. Металлические части изделий до их упаковки в ящики смазывалась техническим вазелином или маслами, не содержащими свободных кислот. Петли, стяжки, защёлки и ключевины в количестве 100—200 штук обёртывались бумагой и упаковывались в картонные коробки или пачки весом от 2 до 3 кг. Замки по 20—25 штук и ручки по 10—25 штук также, обёртывались бумагой и упаковывались в картонные коробки или пачки. Каждая пачка или коробка должна была иметь ярлык с указанием товарного знака предприятия, обозначение изделия, его количества, даты выпуска и номера контролёра. Коробки и пачни упаковывались в деревянные сухие ящики с общим весом, не превышающим 50 кг. На ящики также наносился товарный знак, наименования предприятия и изделий и вес брутто. При иногородней поставке ящики обивались стальной лентой или обвязывались проволокой.
Мебельная фурнитура должна была хранится в сухом помещении без резких температурных колебаний и без присутствия химикатов, могущих вызвать коррозию металла и порчу лицевых поверхностей фурнитуры.
Мебель
Мебель детская
Мебель комбинированная
www.mintorgmuseum.ru
виды мебельной стяжки, особенности применения мебельного крепежа

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели не следует применять традиционный крепеж взамен мебельной стяжки, т.к. она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.
Конфирмат

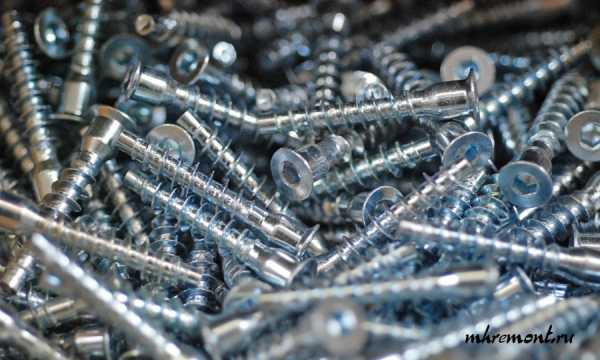

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Рис.1. Конфирмат — применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).
Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.
Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.
Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.
Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.
Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.
Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости. В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.
Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку.
Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Рис.5. Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.

Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.
Эксцентриковая стяжка
Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.

Рис.7. Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.
Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.
При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.

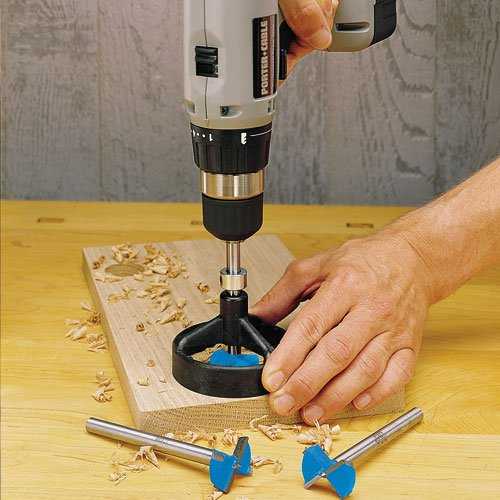

Рис.8. Сверло Форстнера — применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.

Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.

Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.
При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.

Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.
Межсекционная стяжка

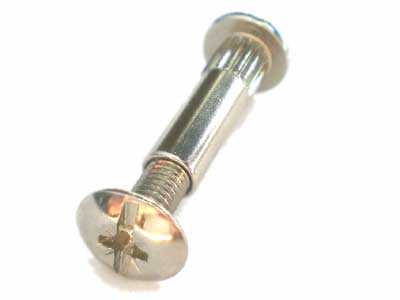

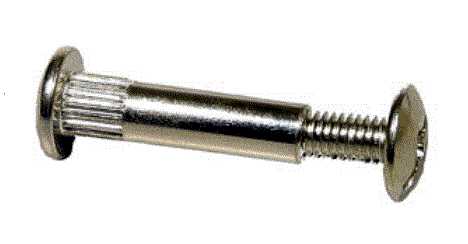

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2 — 4 межсекционной стяжки. В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.

Рис.12. Межсекционная стяжка предназначена для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжку устанавливают вблизи углов (на расстоянии 3- 5 см от торца) соединяемых секций.
Учитывая то, что межсекционная стяжка применяется для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые применяются для стягивания деталей имеющих большую толщину.

Рис.13. Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать отверстие диаметром 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.
Полкодержатели

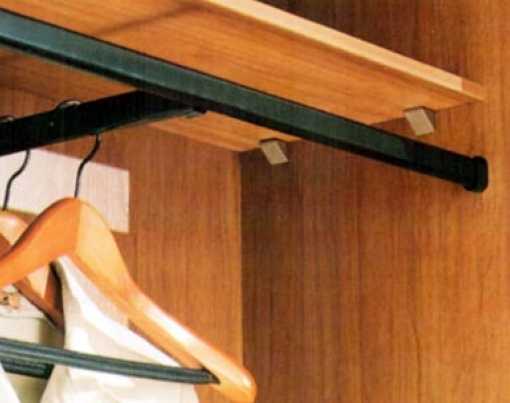

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.
Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Рис.14. Полкодержатель для ЛДСП предназначен для надежного крепления полок в шкафу. Выпускается двух видов с фиксацией и без. Фиксация обеспечивается эксцентриком. Полкодержатель устанавливается в полку, шток в стенку шкафа. Для крепления 1 полки необходимо 4 полкодержателя.
Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Рис.15. Схема отверстий для полкодержателя для ЛДСП. В полке делают отверстие сверлом Форстнера под установку держателя. В стенке отверстие под шток сверлом по дереву. Полкодержатели располагаются на расстоянии 5 см от переднего и заднего торца полки.
Далее полкодержатель устанавливается в подготовленное отверстие. Для этого необходимо использовать резиновый молоток. Таким образом полкодержатель будет прочно зафиксирован в полке.
Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Рис.16. Полкодержатель для ЛДСП с фиксацией. Аналог эксцентриковой стяжки. Дополнительно усиливает конструкцию мебели и повышает жесткость шкафа. Полкодержатель обеспечивает возможность снимать и переставлять полку многократно, без ущерба для мебели.
Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Рис.17. Полкодержатель для стекла. Для установки 1 стеклянный полки необходимо 4 полкодержателя. Полкодержатели закрепляются саморезами длиной 16 мм к стенкам шкафа на расстоянии 5 см от переднего и заднего торца шкафа.
Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Рис.18. Полкодержатель для стекла. Фиксация стекла осуществляется винтом с нижней стороны полкодержателя.
Стяжка для столешницы
Специальный вид стяжки необходимый для стяжки двух частей столешницы. Применяется при изготовлении кухонной мебели.

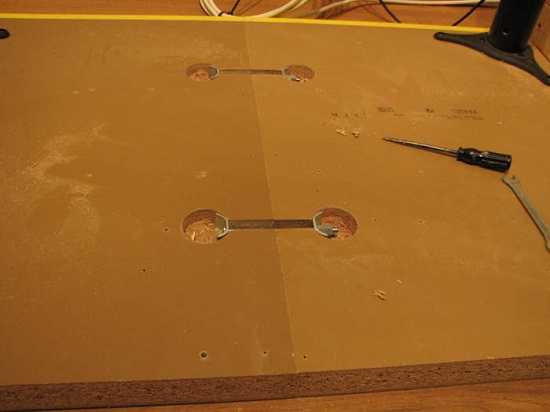

Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно применять совместно со шкантом. Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.
Для стяжки двух столешниц используют пару стяжек. Для установки стяжек необходимо сделать углубления под упоры стяжки и прорезь под винт. Сделать это можно различными способами. Наиболее доступный вариант следующий. Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.

Рис.20. Соединение столешниц стяжкой. Для соединения устанавливают не менее 2-х стяжек. Для установки стяжки фрезеруют отверстия и паз в плите столешницы. Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.
Мебельный уголок
Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.

Рис.21. Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.
Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.

Рис.22. Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.
Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.
mhremont.ru
МЕБЕЛЬНЫЕ СОЕДИНЕНИЯ|Разъемные соединения
Разъемные соединения шурупами. В мебельных соединениях соединения шурупами весьма распространены, хотя и трудоемки. Их применяют для крепления многих видов фурнитуры и других элементов. Шурупы различают в зависимости от формы головки и длины резьбы. Форма головки бывает полукруглая, плоская (потайная), полупотайная, шестигранная. На поверхности головки делается прорезь для довинчивания шурупа в форме паза или двух перекрещивающихся пазов.
Прочность разъемного соединения шурупами выше прочности гвоздевого соединения. Ее определяет такой показатель, как сопротивление выдергиванию. Этот показатель зависит от размеров шурупа, длины резьбы и материала соединяемых деталей. Чем выше плотность материала, тем прочнее данное мебельное соединение. Прочность разъемного соединения шурупами, ввинченными вдоль волокон, почти в 2 раза ниже прочности разъемного соединения шурупами, у которых ось перпендикулярна направлению волокон. Пласть и кромка древесностружечной плиты по-разному удерживают шуруп. Сопротивление выдергиванию из кромки плиты очень незначительно.
Размер шурупа выбирают в зависимости от предполагаемых нагрузок и толщины присоединяемой детали. Шуруп должен войти в деталь, к которой производят крепление, на ?-2/3 всей длины. С каждым увеличением диаметра шурупа на 0,5 мм сопротивление выдергиванию увеличивается до 0,5 МПа, а при увеличении глубины ввертывания на каждые 5 мм сопротивление выдергиванию увеличивается до 3 МПа. Длина резьбы должна быть равной глубине ввинчивания, поэтому для крепления тонких деталей надо брать шурупы, имеющие нарезку резьбы по всей длине.
В деталях, соединяемых шурупами, необходимо выбирать отверстия. Диаметр отверстия у прикрепляемой детали равен диаметру шурупа в ненарезанной части. Диаметр отверстия у детали, относительно которой производят крепление, равен внутреннему диаметру резьбы шурупа.
Шурупы применяют для установки многих видов фурнитуры — петель, защелок, задвижек, направляющих и т. п., для крепления конструктивных элементов незначительной толщины, например стенок и дна ящика. Виды и основные размеры шурупов приведены в литературе.
Шурупы относятся к разборным соединениям, но несмотря на это многократно собирать и разбирать их не рекомендуется, так как прочность при этом каждый раз снижается на 10%.
Разъемные соединения с помощью стяжек. Стяжка — это крепежное изделие, которое обеспечивает необходимую плотность и прочность соединения элементов, расположенных друг относительно друга в заданном направлении. Чаще всего они соединяют элементы под углом 90°.
Стяжки должны обеспечивать быструю и надежную сборку изделия, не мешать его эксплуатации и не ухудшать внешний вид. Конструкция стяжек должна исключать возможность самопроизвольного разъединения элементов при нормальной эксплуатации. Основные типы стяжек: винтовые, эксцентриковые, крючковые.
Винтовые стяжки существуют нескольких видов. Они бывают различной модификации, отличаются друг от друга проработкой отдельных элементов, но главными деталями всех винтовых стяжек являются винт и гайка. Прочность крепления элементов стяжки обеспечивается за счет резьбового соединения. Этот вид стяжки можно использовать для угловых концевых и серединных соединений стенок корпусной мебели. Такие разъемные соединения получаются достаточно прочными. Крепежные элементы стяжки располагают в закрытых заглушиной отверстиях, поэтому возможна ее установка на открытых (просматриваемых) участках изделия. Стяжка не ухудшает эстетические и функциональные качества изделия. Недостаток стяжки этого вида — относительно большая трудоемкость установки.
Стяжка содержит винт, гайку, заглушину. Она обеспечивает большую прочность, чем стяжка, но ее существенным недостатком является выход головки винта на лицевую поверхность изделия, что ухудшает его внешний вид и исключает возможность блокирования изделий в «стенку».
Оба типа винтовых стяжек требуют при сборке корпусов дополнительной фиксации стенок шкантами. Это снижает технологичность конструкции. Такая стяжка прочно соединяет стенки корпуса изделия. Дополнительной фиксации стенок шкантами не требуется. Возможна и механизированная установка ее элементов, это наиболее технологичный вид стяжек. Но выход крепежных элементов наружу изделия ухудшает его внешний вид и снижает функциональные и эстетические качества. Эти недостатки стяжки ограничивают ее применение в высококачественных изделиях мебели.
Эксцентриковые стяжки также бывают нескольких видов. Основные элементы стяжки — гайка, винт или стержень, эксцентрик и заглушина. Ось эксцентрика смещена относительно оси его вращения. Поворотом эксцентрика осуществляется его заклинивание, что и обеспечивает соединение, которое хотя уступает по прочности соединению на винтовых стяжках, но зато менее трудоемко. Оба вида стяжек обеспечивают аналогичные эстетические и функциональные качества изделия. Размеры элементов винтовых и эксцентриковых стяжек и установочные размеры их регламентированы ОСТ 13-78—79.
Крючковые стяжки просты по конструкции. Это металлические пластины с вырезами и крючками, посредством которых они и соединяются друг с другом. Пластины крепят шурупами. Крючковые стяжки можно применять в случаях, когда разъемные соединения испытывают нагрузки в одном направлении. В связи с этим их применение ограничено.
www.woodtechnology.ru
Стяжка крючковая «№601»


Заказать похожий товар вы также можете через службу заявок: +375 29 122-22-92 (Velcom/Viber)
Описание
ЗАО «Окуловский завод мебельной фурнитуры» приступает к выпуску изделия №601 «Стяжка крючковая», которая является аналогом соединительной стяжки для кроватей фирмы «Hettich».
Похожие товары от других продавцов
Подушки для мебели
Любые формы и размеры. Стильный дизайн. В комплекте идет надежное крепление к поверхности.
под заказ
от 90,00 р.
под заказ
от 65,00 р.
под заказ
от 352,30 р.
под заказ рассрочка
от 123,50 р.
под заказ рассрочка
Информация о товарах и услугах на портале MEBELMinsk.by носит справочный, рекламно-информационный характер и не является публичной офертой. Полную информацию о товарах и услугах можно получить у продавцов-консультантов. Реализация товара осуществляется в стационарном торговом объекте по указанному адресу продавца. При звонке продавцу уточняйте цену, условия покупки и доставки мебели.
www.mebelminsk.by
0 thoughts on “Крючковая стяжка – Кроватные — Компания Викас”
