Лестницы на второй этаж в частном доме: секреты расчета и монтажа
Современное развитие строительства частных домов все чаще прибегает к возведению двух-или трехэтажных домов. Поэтому постройка лестницы на второй этаж в частном доме служит важным пунктом. Конечно, вы можете обратиться к специалистам по ее возведению, но мы рекомендуем соорудить ее самостоятельно.
Лестница на второй этаж в частном доме
Содержание статьи
Элементы лестницы
Лестница, как сложный строительный элемент имеет свои особенности и обязательные составляющие элементы. Рассмотрим состав лестницы на второй этаж частного дома:
- Баллюстрада – это ограждение лестницы.
- Балясины – стойки-ограждения в виде небольших колонн, между ними не должна проходить голова ребенка, поэтому максимальное расстояние не превышает 15 см.
- Перила – ограждения.
- Столбы – опоры для балок и перекрытий.
- Больцы – металлические болты, которые нужны в качестве крепления ступеней к стенам.
- Марш – подъем из ступеней. Для него важен наклон, поскольку от него зависит безопасность лестницы.
- Тетива – опорная колонна для удержания лестницы в заданном положении и регулировки ее нагрузки. В зависимости от использования тетивы выделяют тетивную лестницу или косоурную. Тетивная использует пазы, а косоурная специальную форму для укладки ступеней.
- Подступенок – вертикальная часть ступени для опоры.
- Переходная площадка между маршами.
- Сама ступень, состоящая из проступи и подступенка.

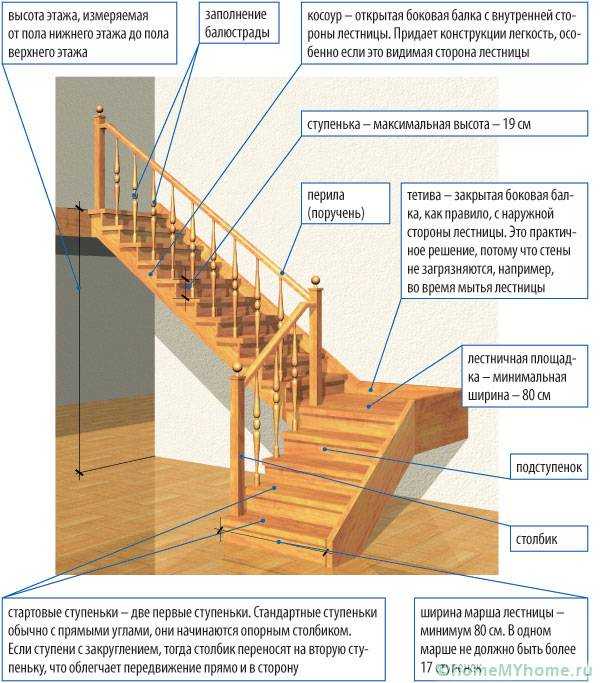

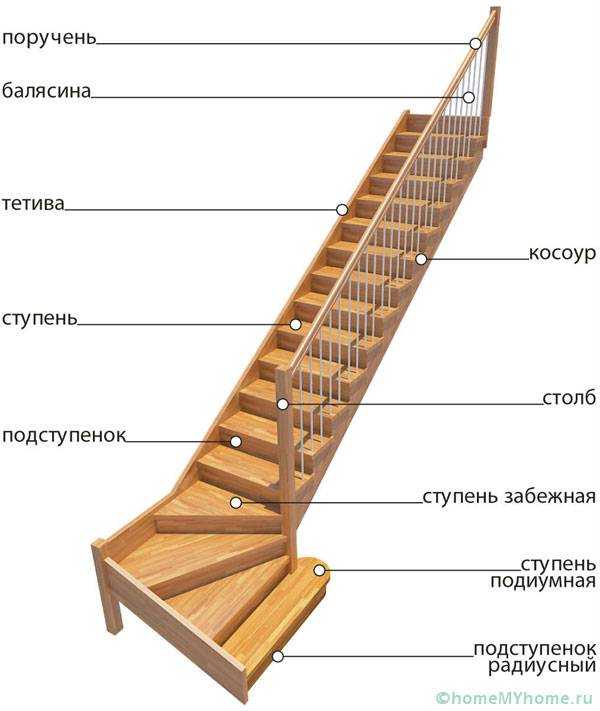

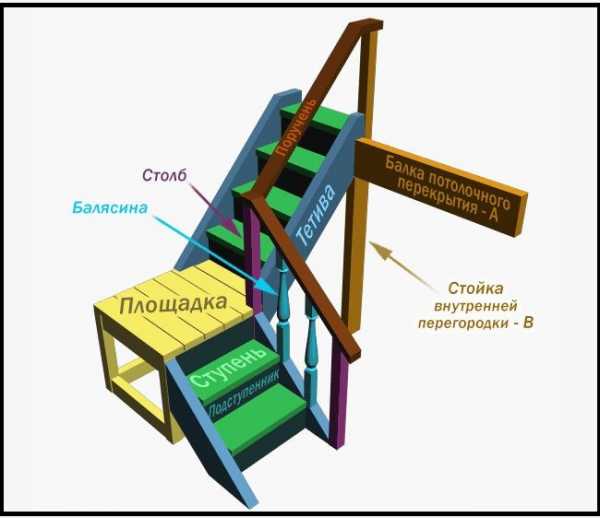

Элементы лестницы
Лестницы на второй этаж в частном доме чаще всего делают из дерева, так как это экологически чистый материал, выглядящий стильно и привлекательно.
Видео: красивые лестницы на второй этаж
Особенности различных видов лестниц
Деревянная лестница на второй этаж частного дома может быть двух основных видов. Ниже изучим каждый из них.

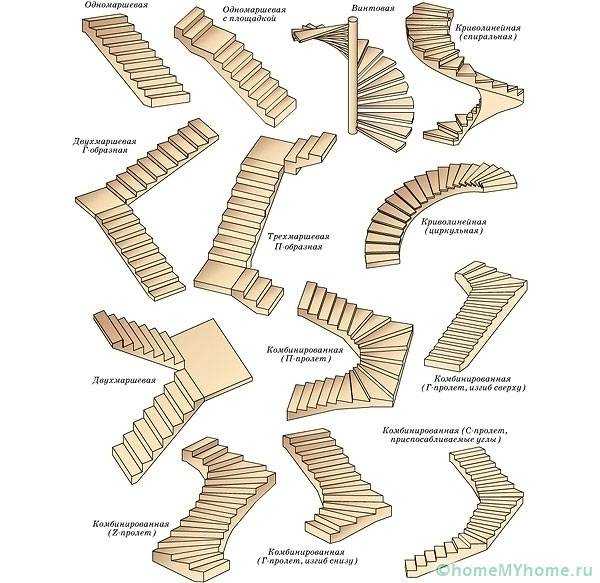

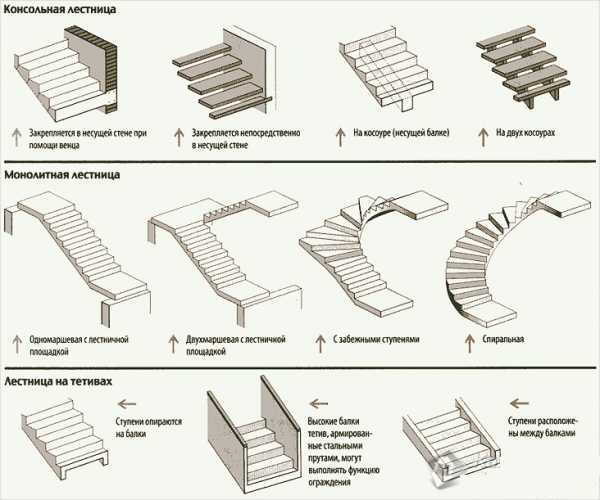

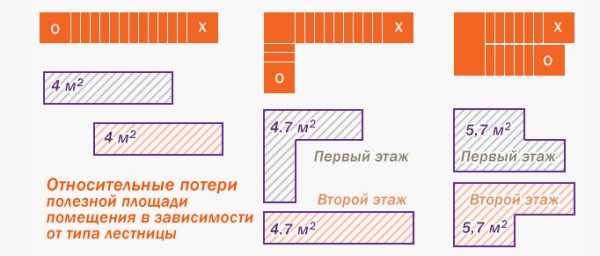

Разнообразие типов лестниц
Винтовые лестницы
Такой тип обычно выбирают при ограниченном или малом пространстве для ее установки. Минимальный размер площадки для нее может ограничиваться полутора метрами. Для такого варианта есть ограничения – ей одновременно не могут пользоваться несколько человек – только один, а также затрудняется по ней поднимать громоздкие и объемные предметы.

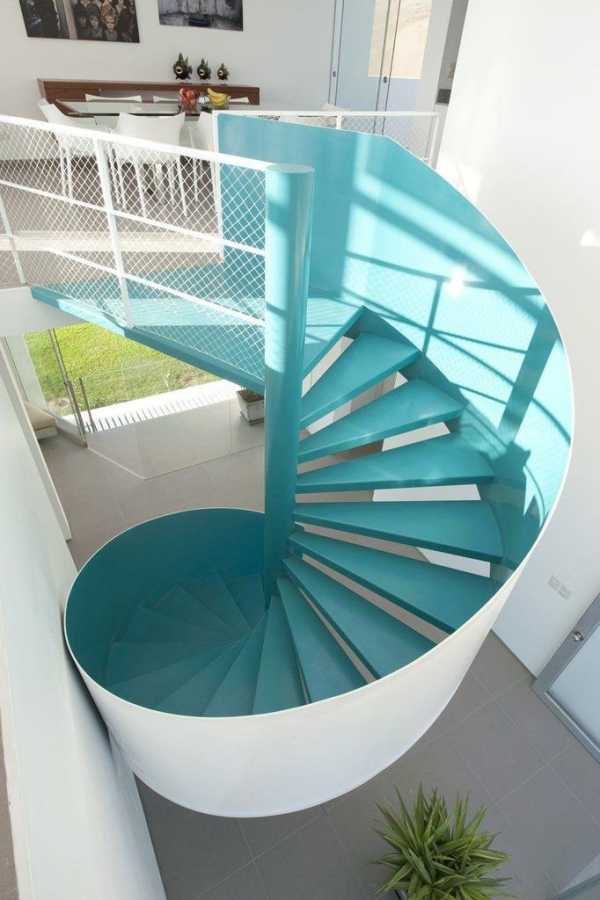

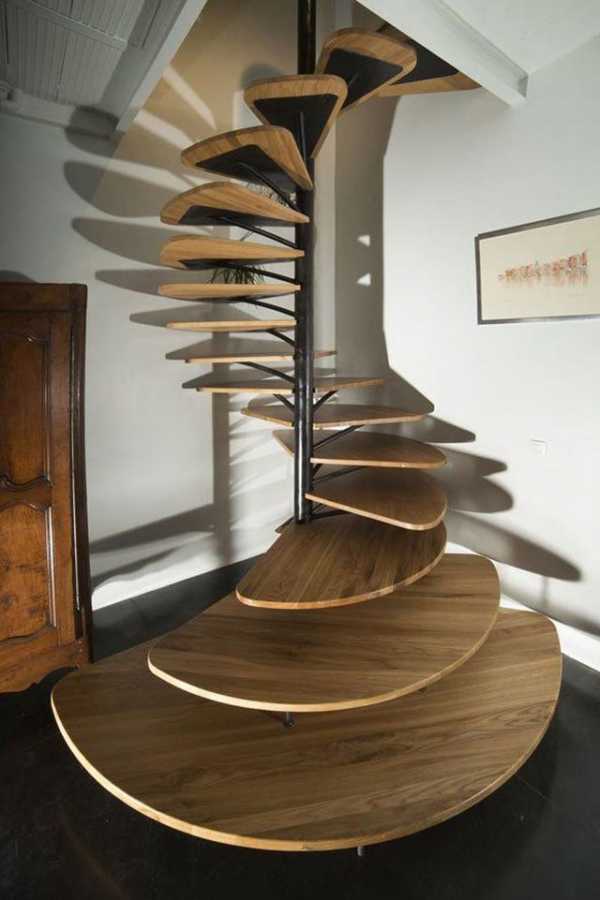

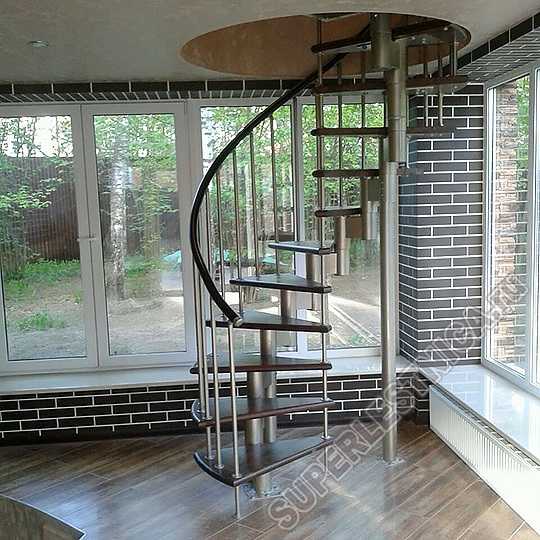

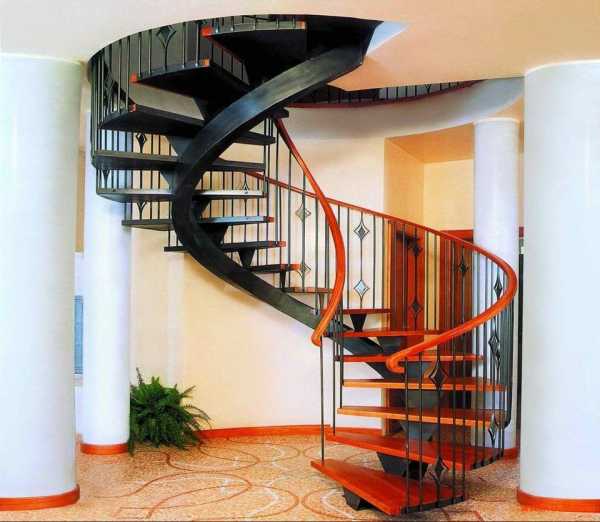

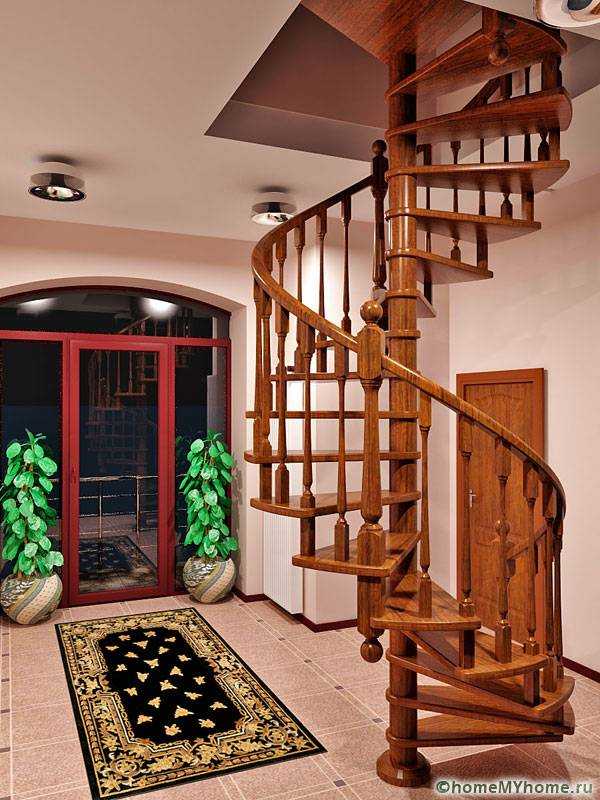

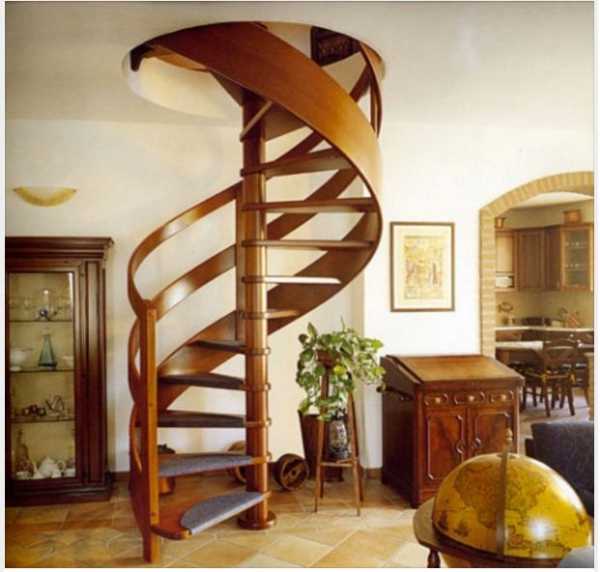

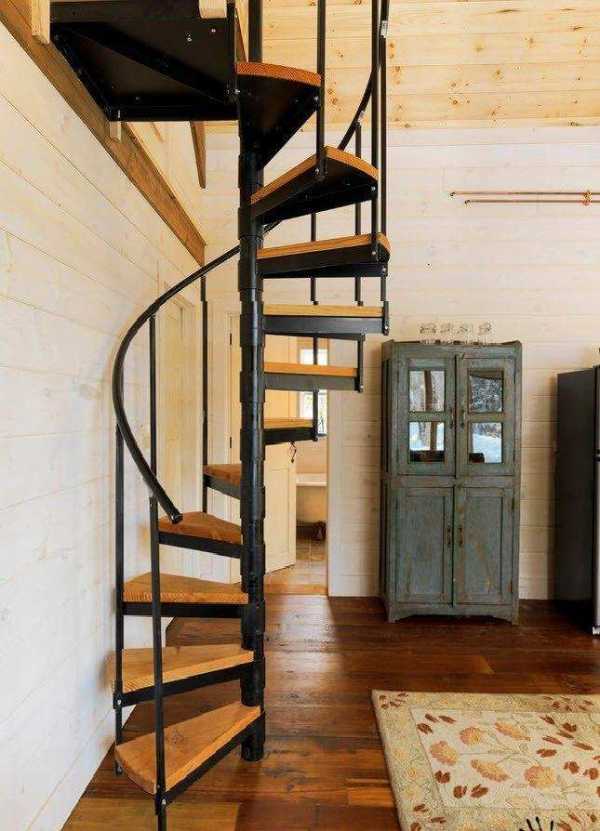

Винтовая лестница
Она также отличается повышенной сложностью монтажа, а потому не имеет большой популярности для сбора ее самостоятельно. Для нее важно рассчитать надежность несущих и опорных стоек, а также важно соблюдать прочность конструкции.

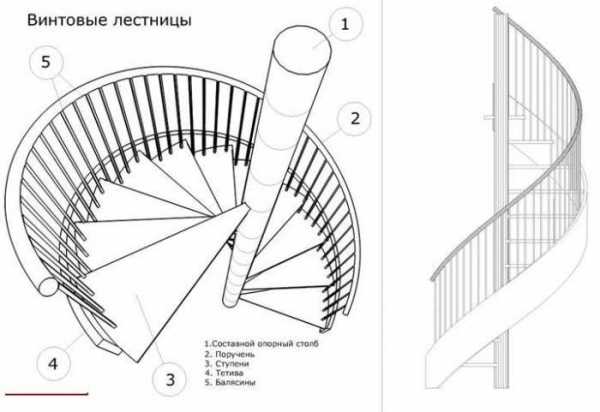

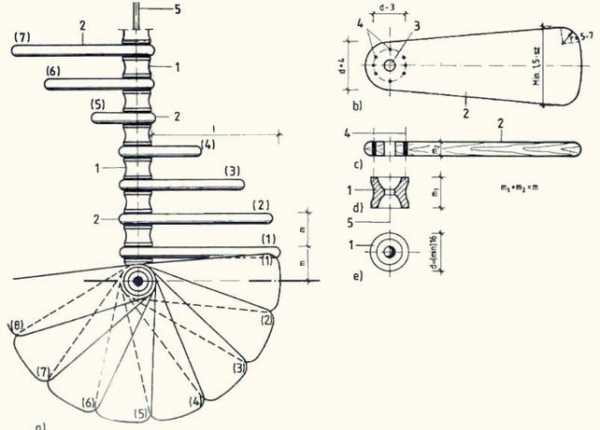

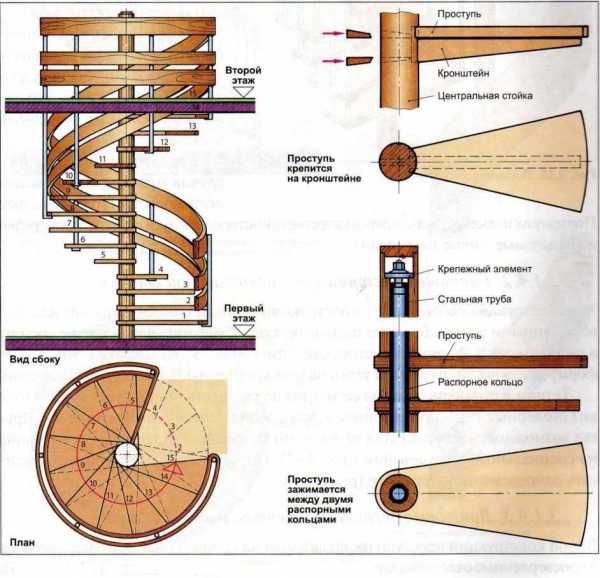

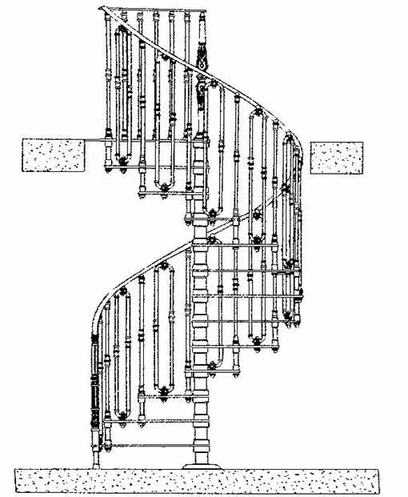

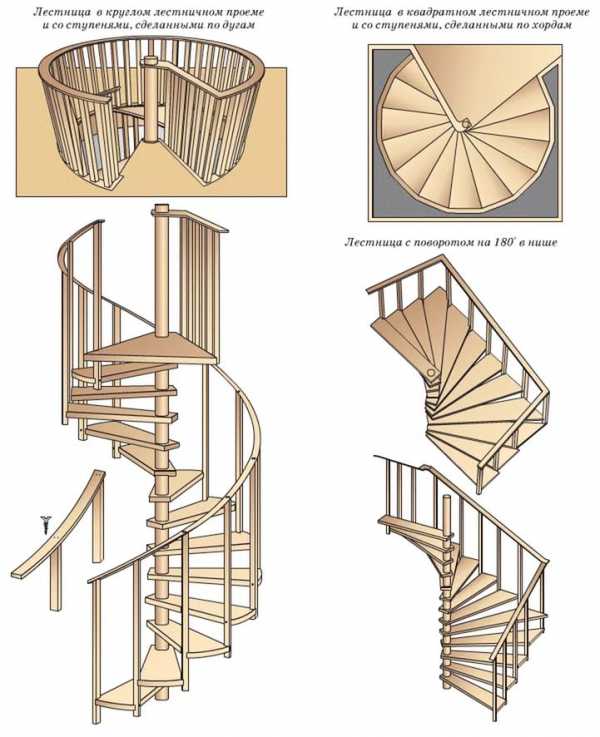

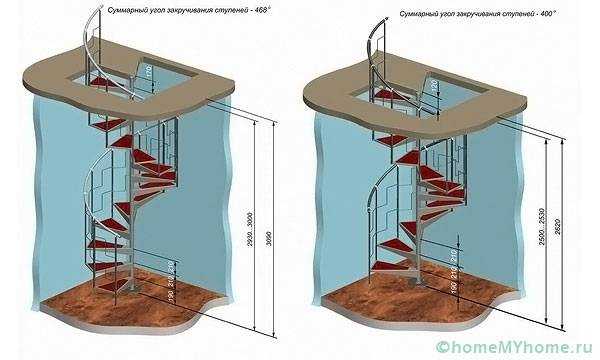

Схема металлической винтовой лестницы

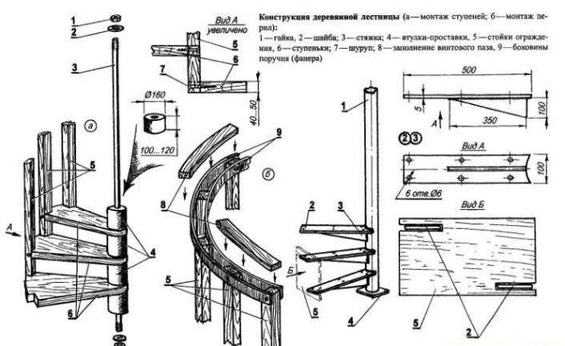

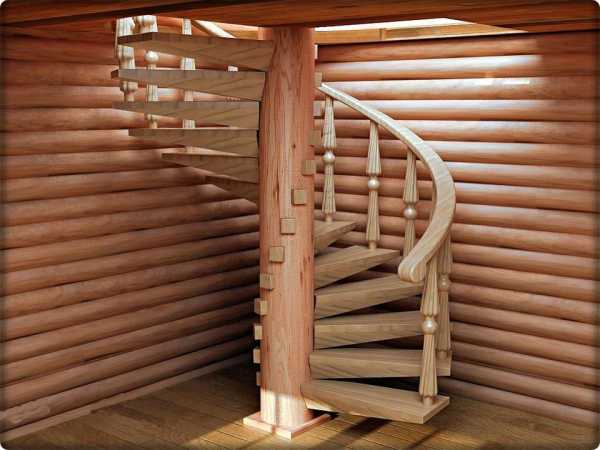

Монтаж деревянной винтовой лестницы
Маршевые лестницы

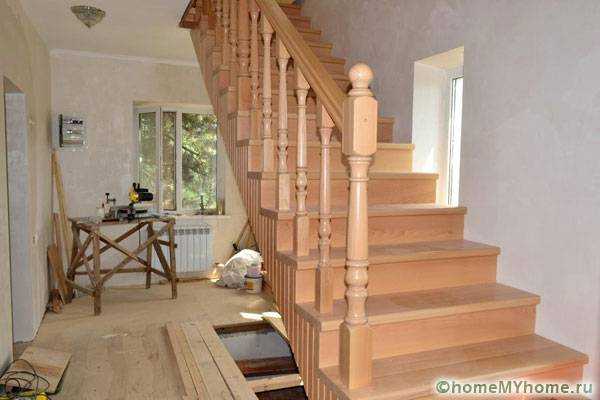

Другое дело – маршевые лестницы, которые считаются наиболее часто используемыми в частных домах. Они бывают с 1 маршем, а также 2, 3 или более – количество маршей зависит от потребности хозяина дома и наличия свободной площади.

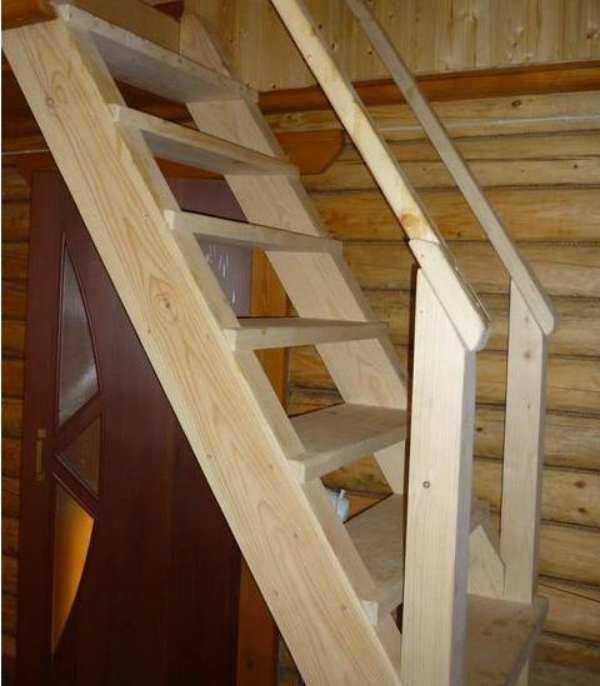

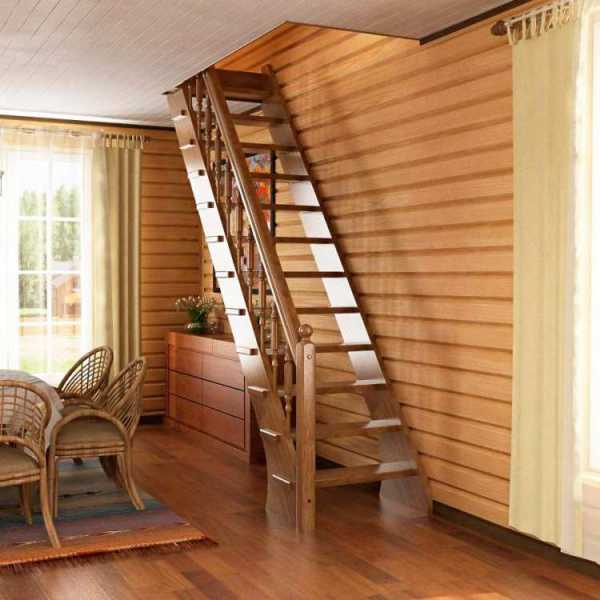

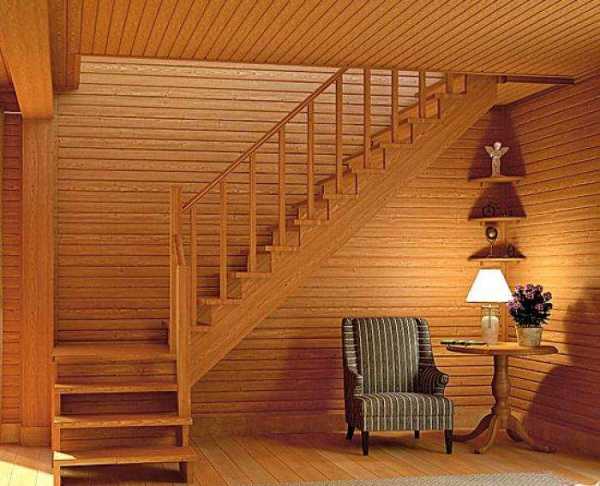

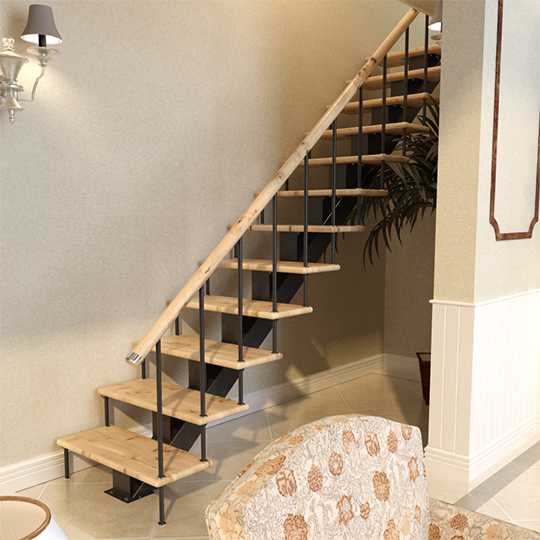

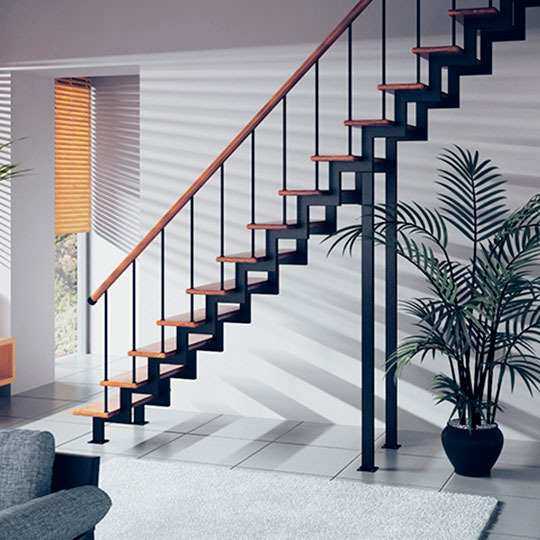

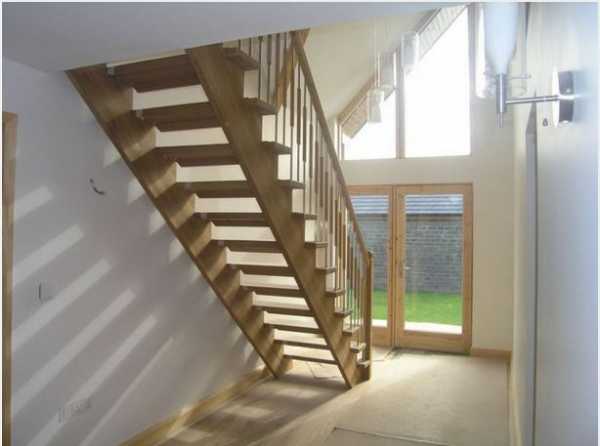

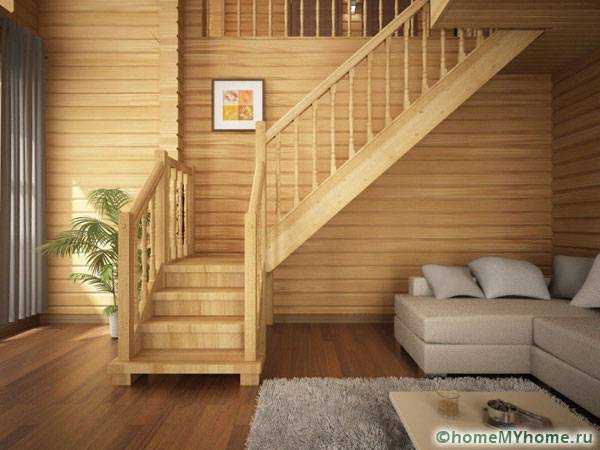

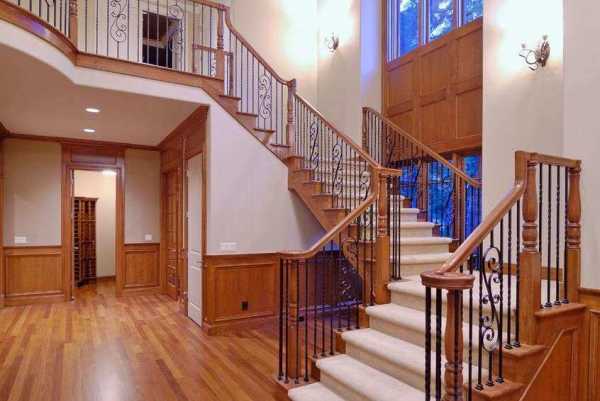

Маршевая лестница
Кроме деления по количеству маршей такие лестницы делятся на прямые и поворотные, а по расположению делятся на пристенные или самостоятельные. Последние часто упираются в центр комнаты и могут быть позволены только владельцам с большой площадью дома.

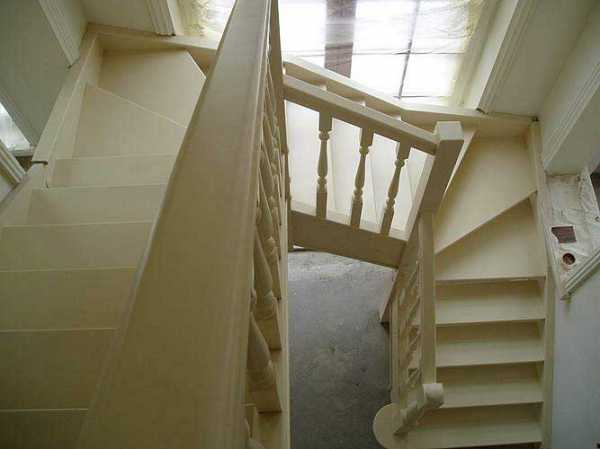

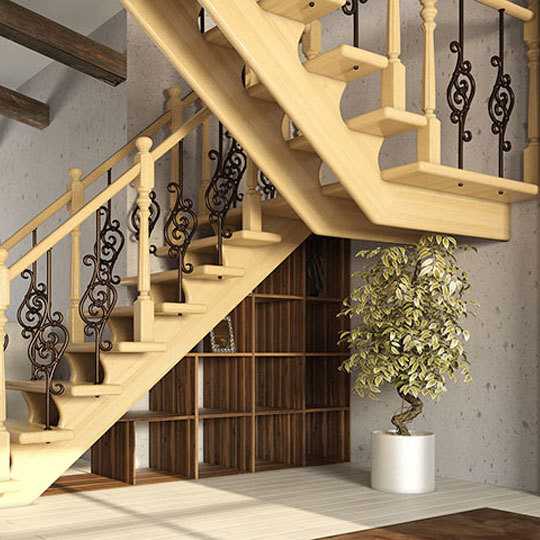

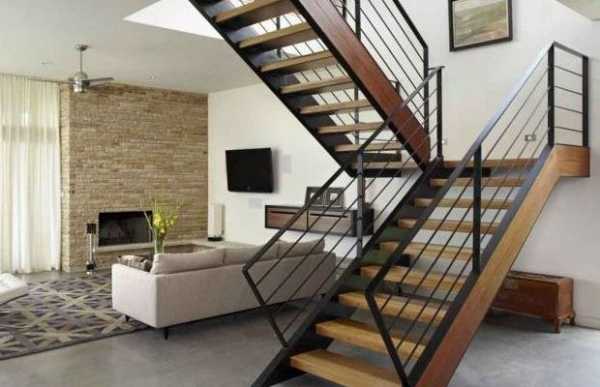

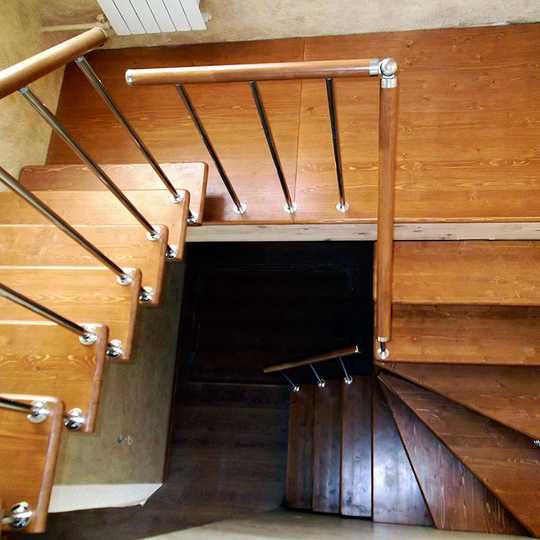

Лестница с двумя маршами пристенного типа
Маршевую лестницу легко собрать самостоятельно, причем специалисты дают полезный совет о делении маршей при количестве ступеней больше десятка. Разделить ступени можно специальной площадкой, которая может поменять их дальнейшее направление, при этом в таком варианте используются специальные поворотные ступени, имеющие другое название трапециевидных или забежных.

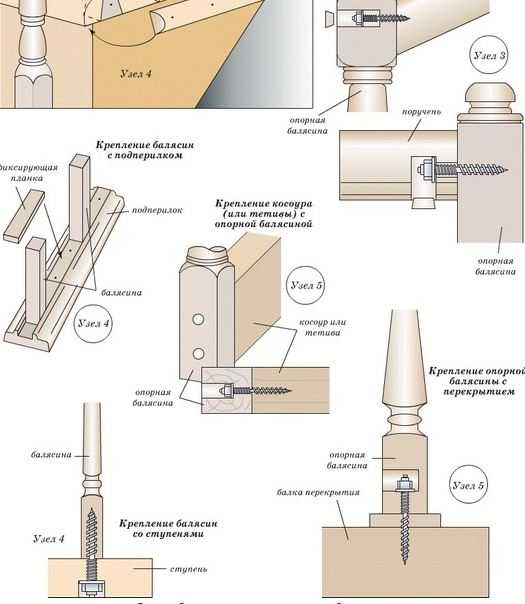

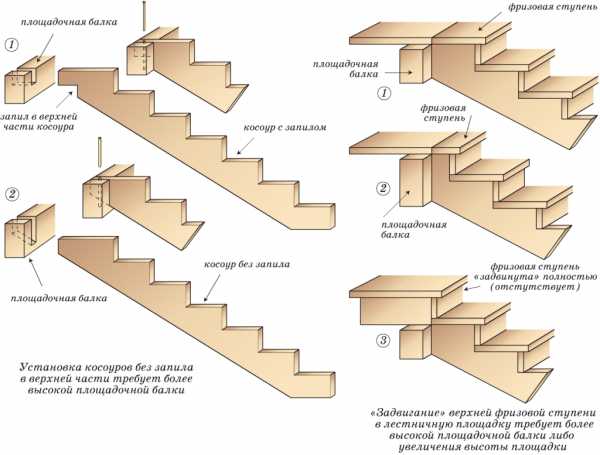

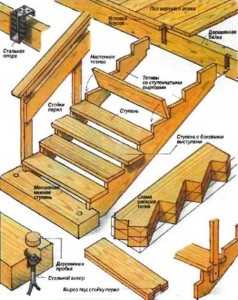

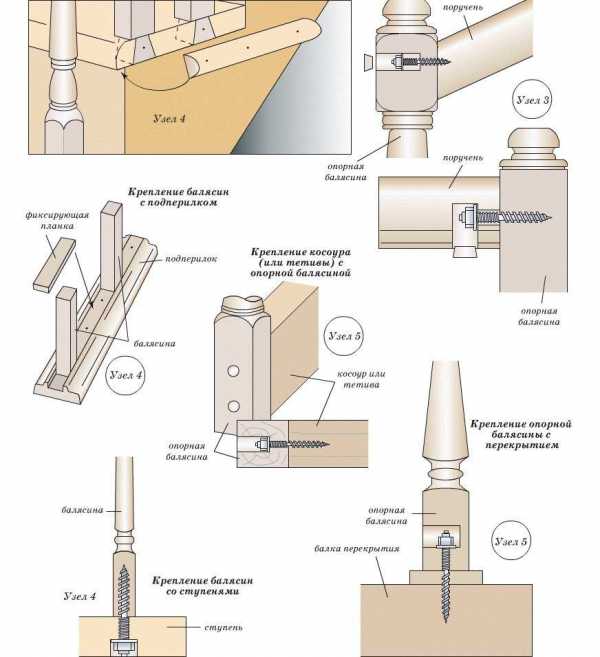

Устройство маршевой лестницы
Лестницы с поворотом также различаются по направлению. Так, если она поворачивает на прямой угол, то ее называют четвертьоборотной, а при повороте вокруг своей оси – полуоборотной. На полный круг оборачивается винтовая лестница, которая не может уже считаться маршевой.

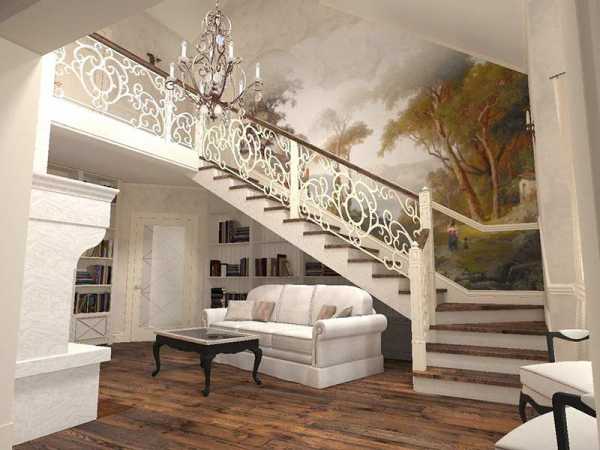

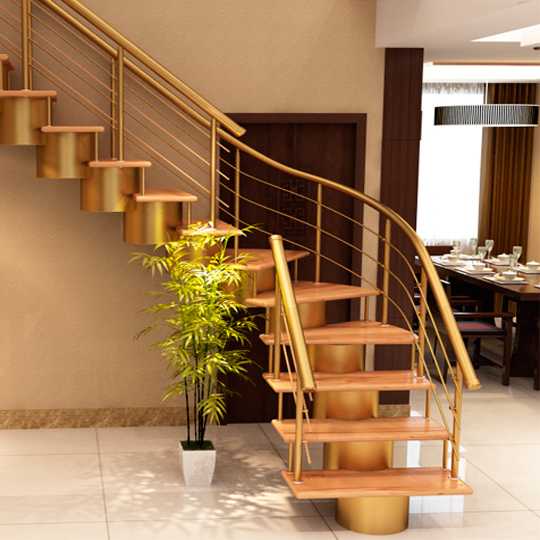

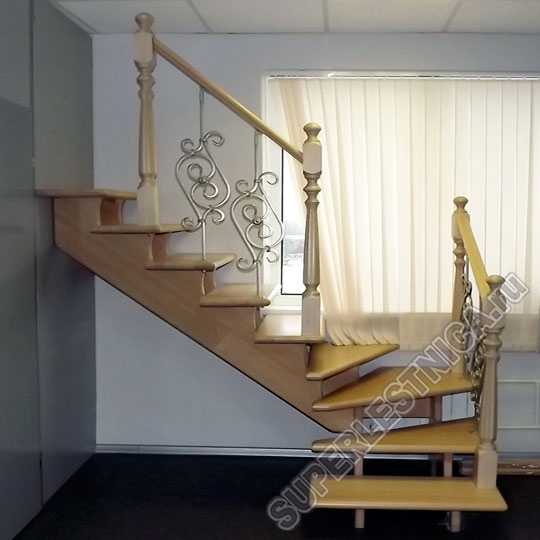

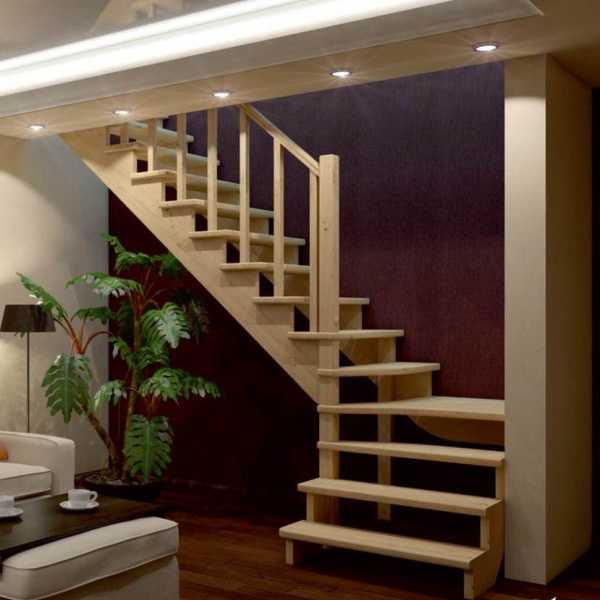

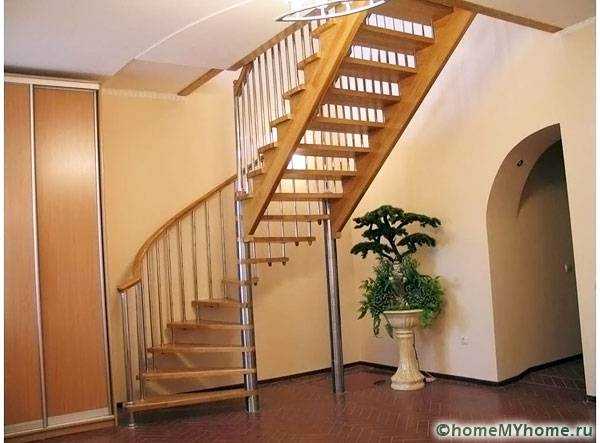

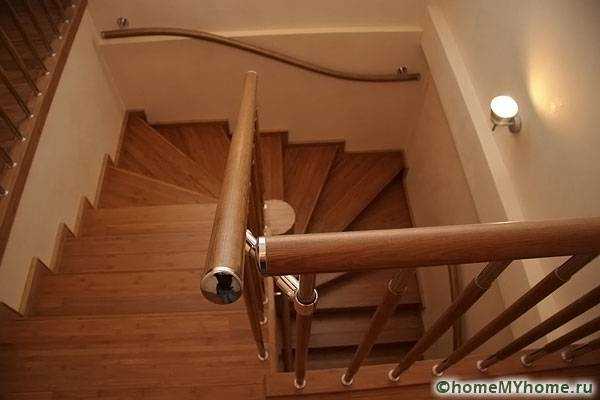

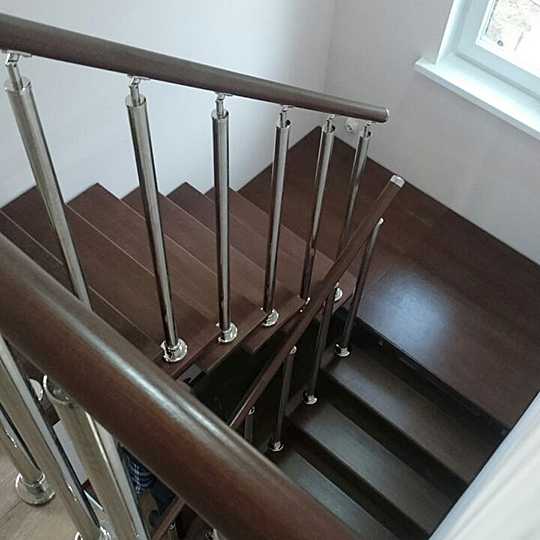

Поворотная лестница

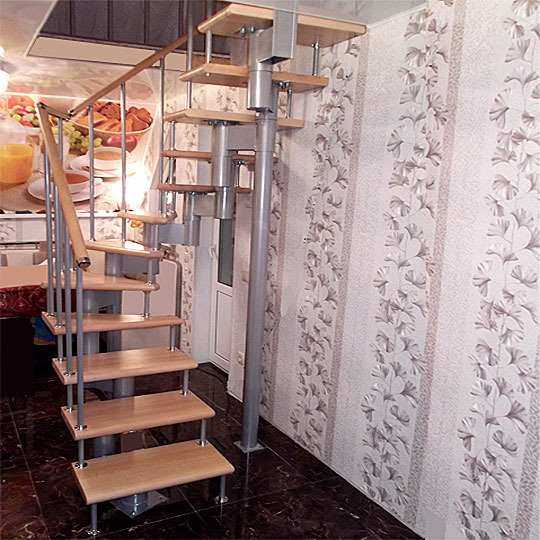

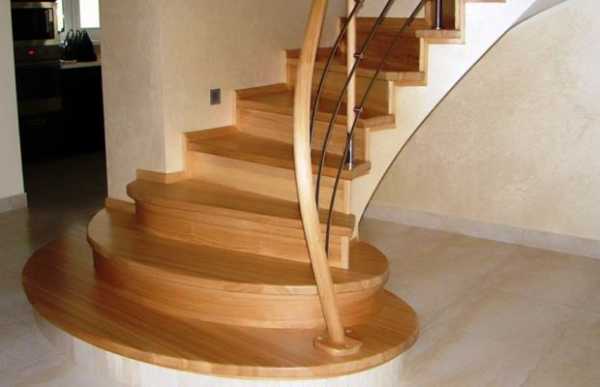

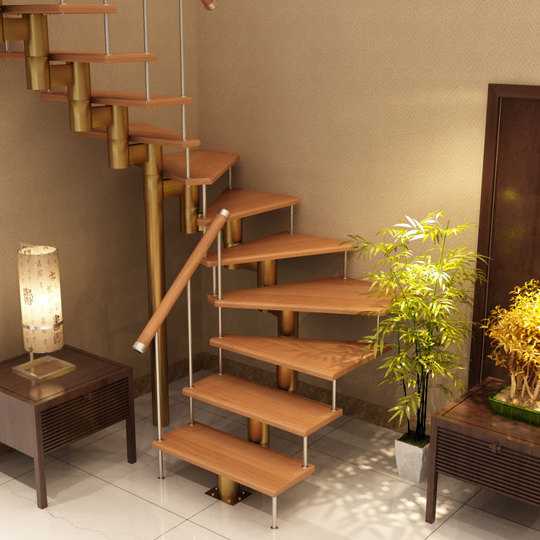

Промежуточным вариантом круговой и маршевой лестницы считается комбинированный тип. Это самый сложный тип лестниц, так как требует много расчетов и сложных элементов. Ее встретить можно крайне редко.

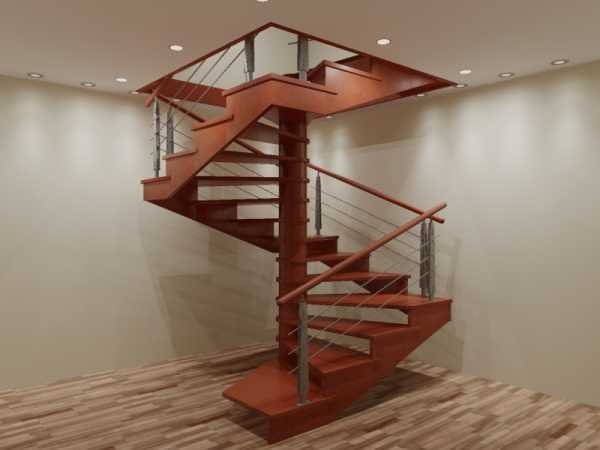

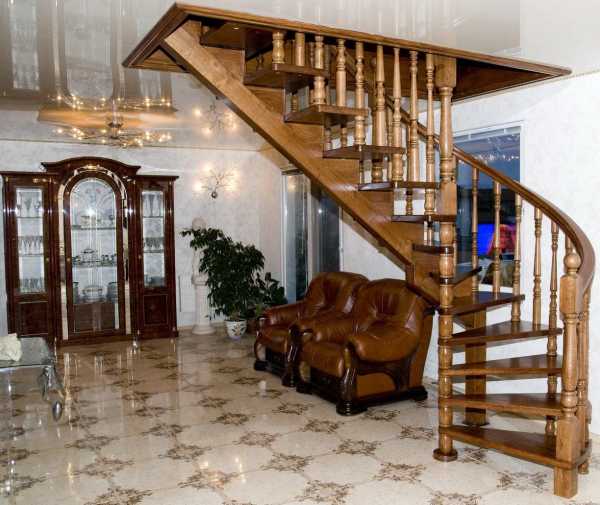

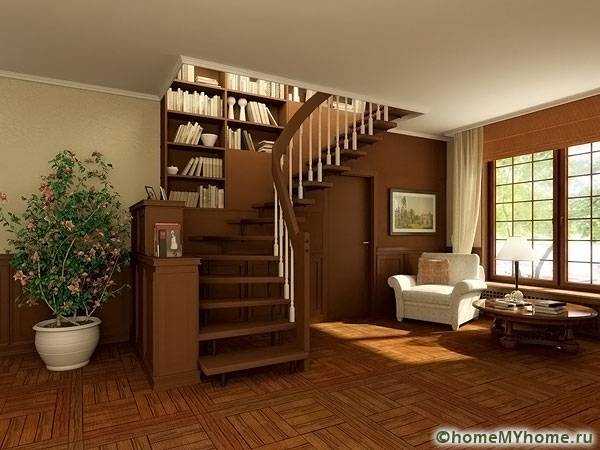

Пример комбинированного типа
Статья по теме:
Лестница на второй этаж своими руками из дерева с поворотом на 90. Пошаговое руководство по расчету и монтажу лестниц с поворотом на 90 в отдельной публикации.
Технические требования к конструкции и правильный расчет параметров
Размеры лестницы на второй этаж частного дома рассчитываются исходя из наличия свободного места в доме. Оцените свои силы и возможности, сможете ли вы собрать тот или иной сложный тип конструкции без должного умения и опыта. Лучше выбрать простую лестницу, чем заново пересобирать ее несколько раз. К тому же, сложные лестницы требуют большого бюджета.

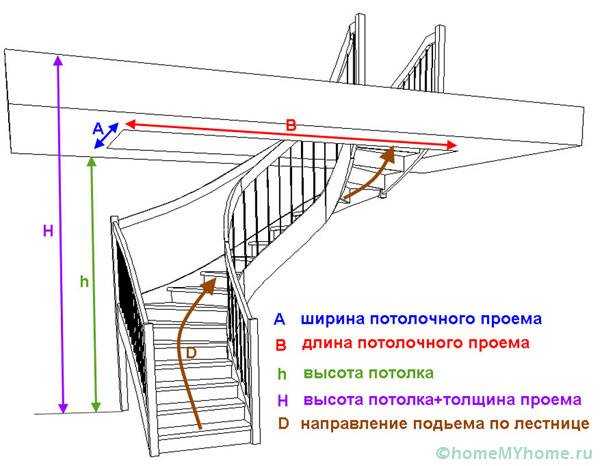

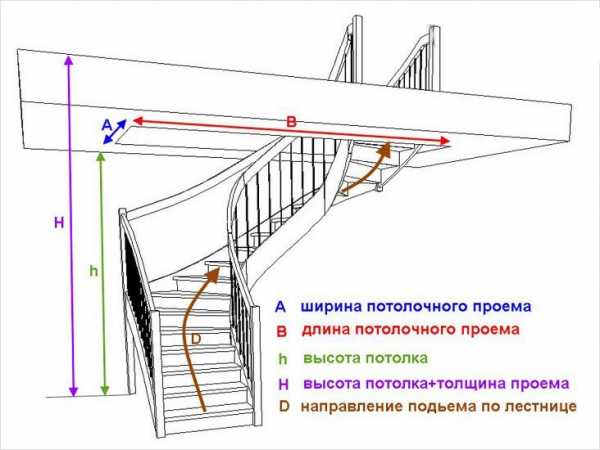

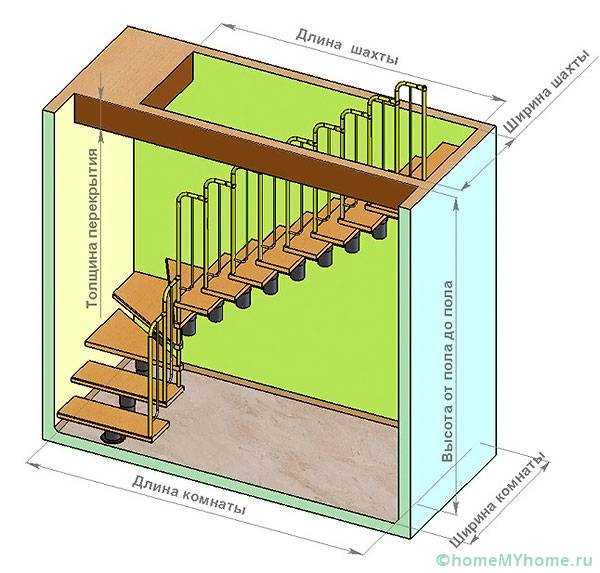

Размеры для расчета
Чтобы верно собрать лестницу самостоятельно, используйте следующие полезные советы:
- Чертеж с замерами поможет вам определиться с местоположением лестницы и ее оптимальным вариантом.

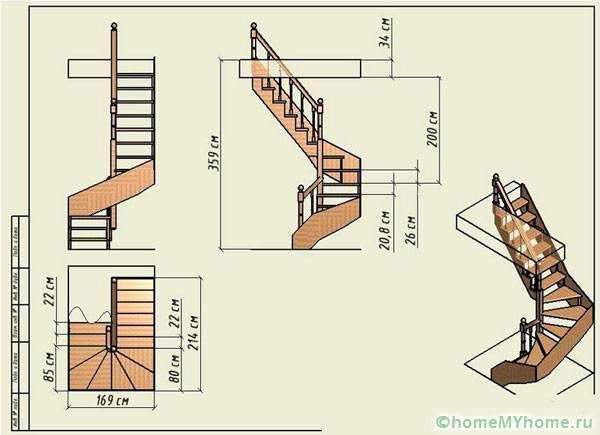

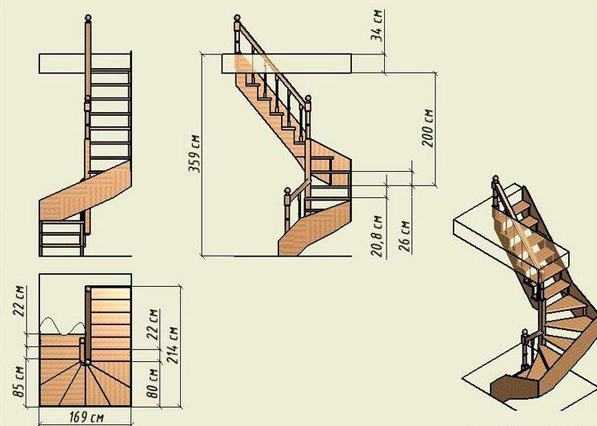

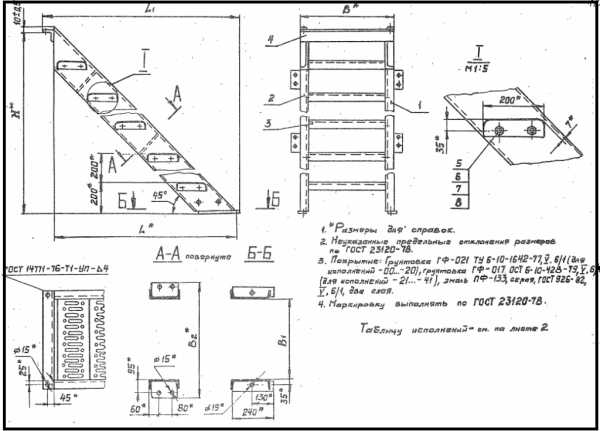

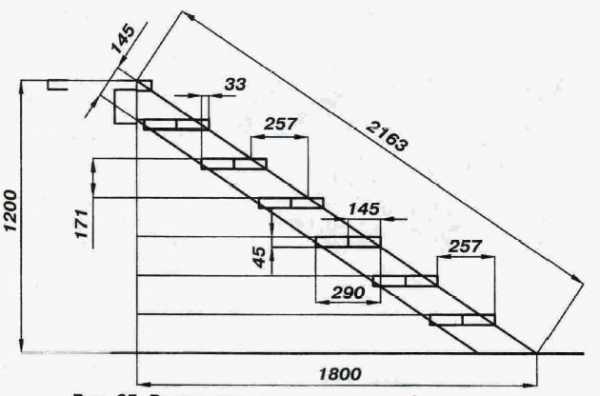

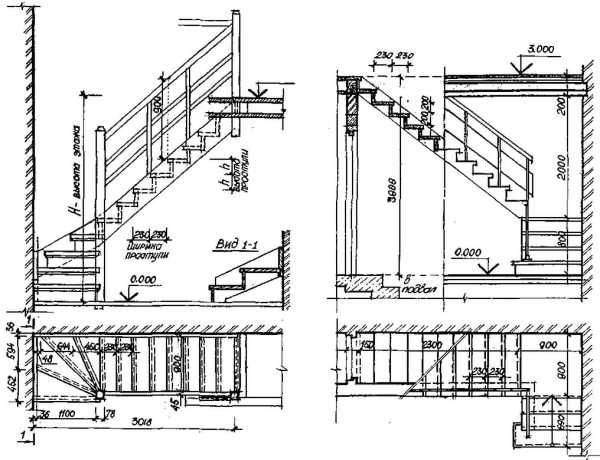

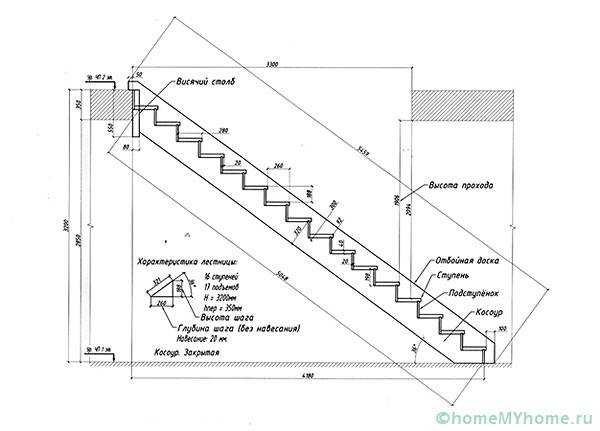

Чертеж деревянной лестницы
- Удобная и безопасная лестница — превыше всего, поэтому ознакомьтесь с оптимальными параметрам наклона, поворота и размера ступеней.

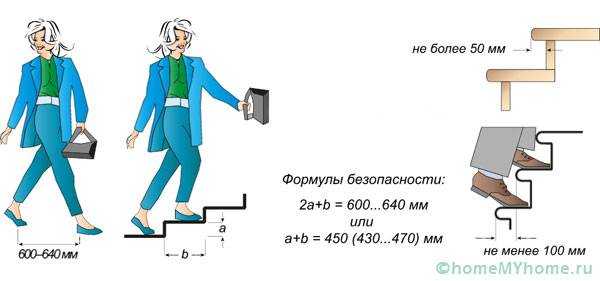

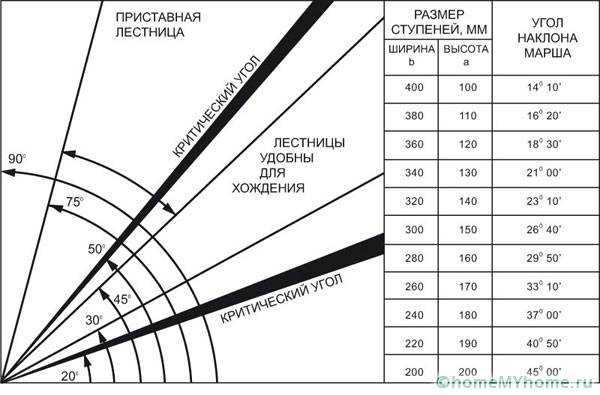

Рекомендации по выбору угла наклона
- Ступени не должны быть меньше 20 см в ширину –такие минимальные размеры обеспечивают удобство шагания по ней.
Рекомендации по расчету ступеней
- Угол подъема максимум 45 градусов, иначе это будет неудобно.
- Учитывайте степень нагрузки и выбирайте подходящий материал. Для жилого дома подойдет нескользкое покрытие с нагрузкой до 350 кг на квадратный метр.
Удобные ступени – залог безопасности лестницы
- Если в доме есть дети, делайте лестницу максимально защищенной – следите за расстоянием между балками и увеличьте уровень ограждения.
- Оптимальная ширина пролетов составляет 1 метр плюс минус 12 см.
- Для расчета используйте метод подстановки на место лестницы прямоугольного треугольника с интересующими вас параметрами. Катет пола будет нужно поделить на 20 см (минимальная ширина ступени) и таким образом, получится количество ступеней. Высота же ступени рассчитывается по формуле высота подъема, деленная на 10-12 см. ширину вы можете определить сами.

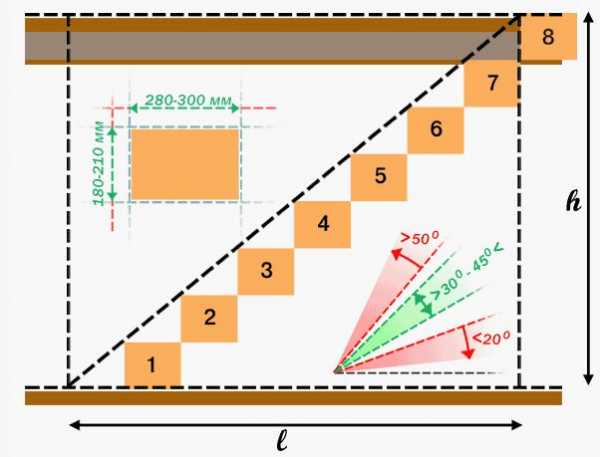

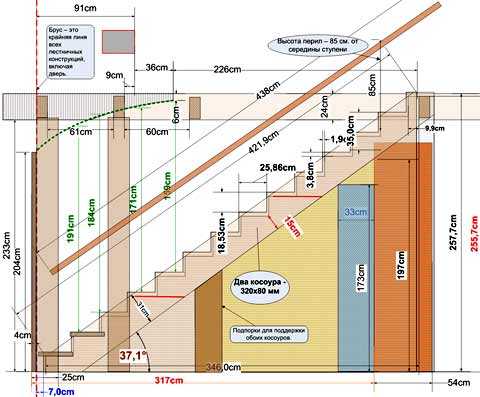

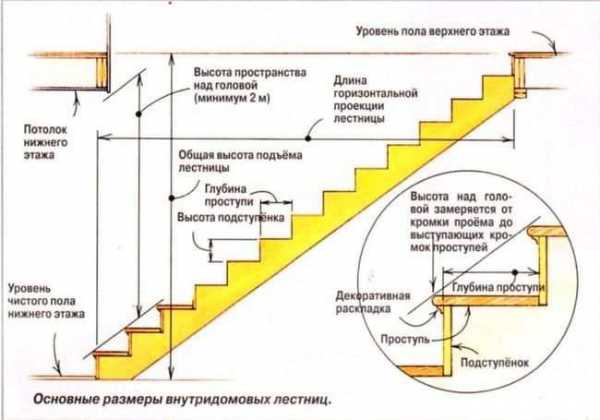

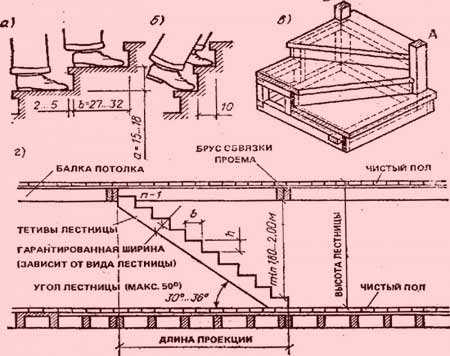

Схема расчета оптимальных размеров лестницы
Рекомендации и советы по монтажу лестницы
Для изготовления лестницы вам пригодятся несколько полезных советов:
- Чертеж необязательно чертить самостоятельно, вы можете найти готовые в интернете и адаптировать под себя или взять уже готовый.
Готовый пример чертежа лестницы
- Если вы делаете детали самостоятельно, то используйте только древесину качественных пород дерева, сухую. Детали должны быть идеально заполированы и точно соответствовать параметрам чертежа или готовым лекалам.
Используем только качественную древесину
- Для косоуров используйте доски без оснований сучков толщиной до 5 см.
- Для поступей выберите закруглённые края и толщину доски 3 см.
- Балясины сложно сделать одинаковыми, поэтому вы сразу можете купить их набор в комплекте с креплениями.

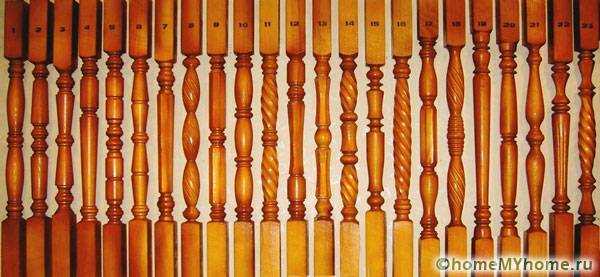

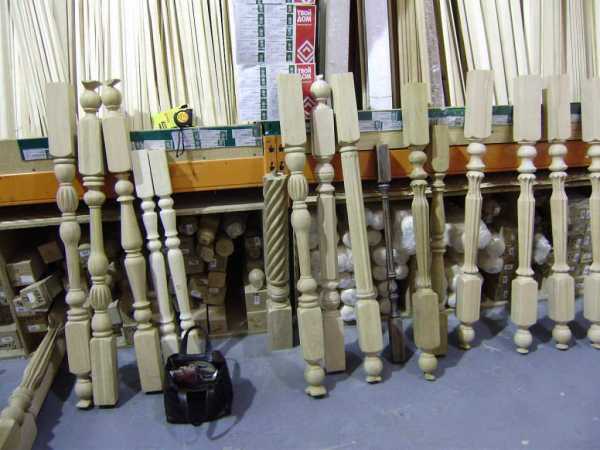

Разнообразие готовых комплектов балясин
- Монтаж лестницы осуществляется в следующем порядке: косоуры, подступенники, поступи, балясины, перила и поручни.

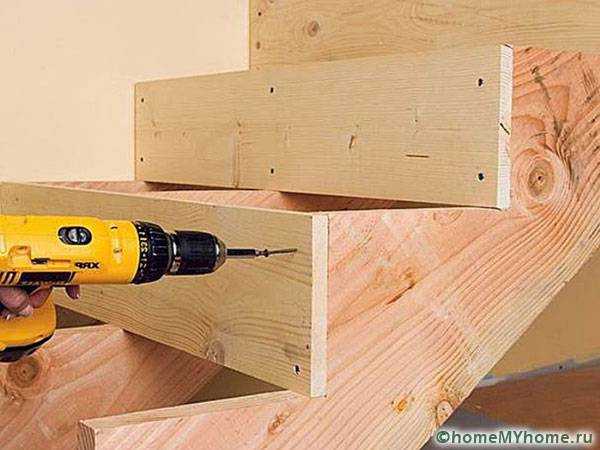

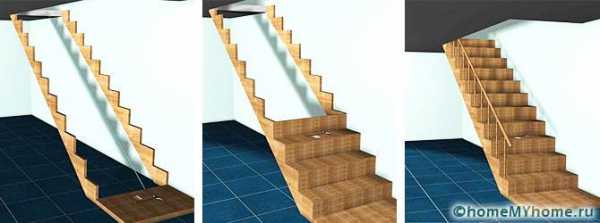

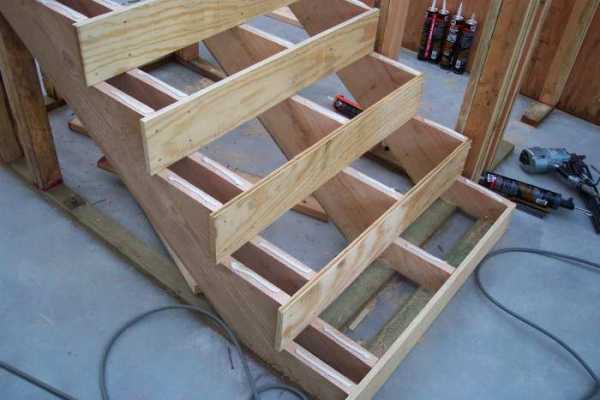

Этапы возведения лестницы
- Готовая лестница нуждается в обработке специальными составами: полировка, антисептик, краска по желанию и лак.

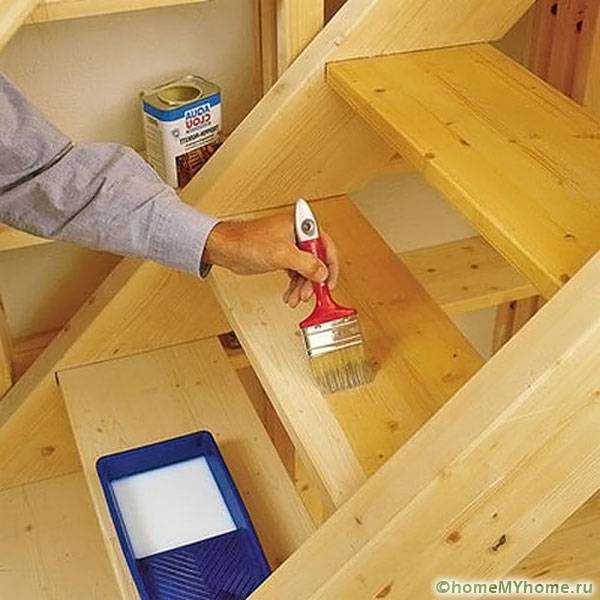

Покрытие лестницы лаком
Итак, теперь вы знаете все нюансы и хитрости изготовления лестниц самостоятельно. Уверены, ваш дом существенно преобразится с внесением этого нужного и стильного элемента. Подведем итоги, для монтажа вам понадобится помнить:
- Элементы лестниц зависят от выбранного вами типа;
- Маршевая лестница проще в монтаже, чем винтовая, но требует большого пространства;
- Тщательное соблюдение параметров и размеров лестницы влияет на ее безопасность;
- Сборка лестницы идет снизу вверх.
Видео: монтаж лестницы
Понравилась статья?
Сохраните, чтобы не потерять!
homemyhome.ru
как своими руками сделать поворотную, маршевую и винтовую лестничную конструкцию в частном доме, фото и видео
Лестничная конструкция является незаменимым атрибутом современных коттеджей и загородных домов. Она не только соединяет между собой пространство первого и второго уровня, но и выполняет декоративную функцию.
Красивая и функциональная лестница от нашей компанииВ зависимости от общего стилистического оформления лестничная конструкция может быть выполнена из самых разных материалов.

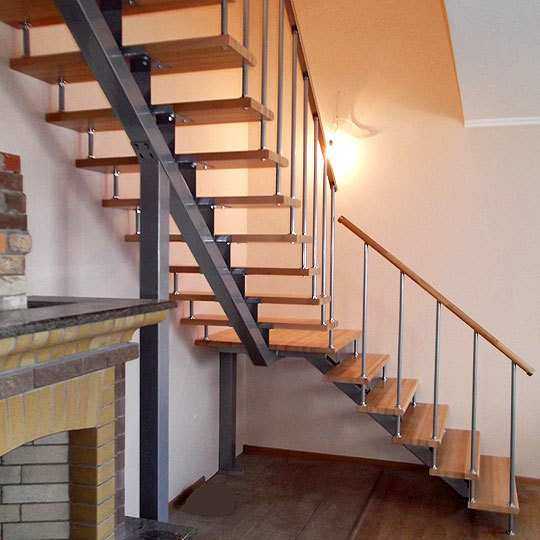

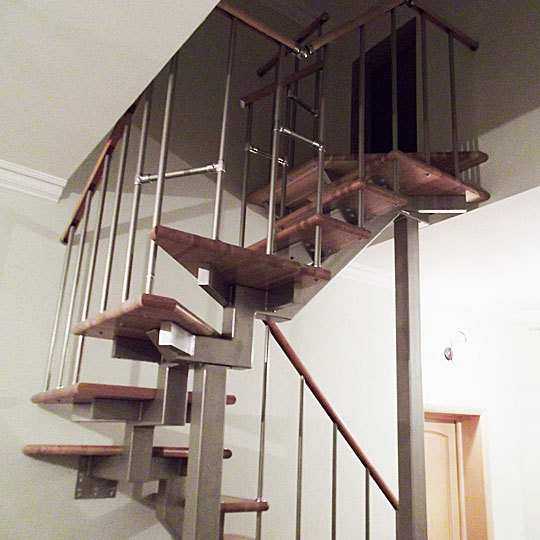

Лестница «Модерн» поворотная: металлический каркас и ступени бук без покрытияНекоторые владельцы загородных домов стараются соорудить лестницу в доме своими руками. Для того, чтобы конструкция получилась безопасной и качественной, следует использовать точные чертежи и схемы во время работы.
Лестницы на второй этаж в частном доме своими руками отличаются от моделей, которые создали профессионалы компанииРасчет маршевой лестницы своими руками
Составить проект, выполнить расчеты и установить маршевую лестницу в частном доме своими руками намного проще, чем конструкции спирального типа. Но, мастерам придется точно и аккуратно рассчитать количество ступенек, размер лестницы, количество маршей, а также площадь занимаемого ей пространства.
Рассчитать и установить красивую лестницу под силу только профессионалам Помните, если в процессе расчета выяснится, что марш не ограничивается десятью ступенями, то конструкцию следует поделить на несколько равных частей. Эти части соединяются между собой специальной площадкой. Лестница «СуперЭлегант» разворотная на 180 градусовМаршевые лестницы могут быть поворотными на 90 и на 180 градусов. Для того, чтобы сэкономить свободное пространство, можно использовать забежные ступени, имеющие с одной стороны большую толщину, чем с другой.

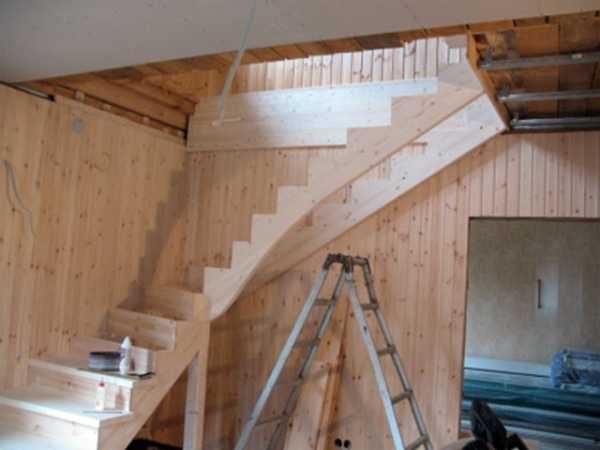

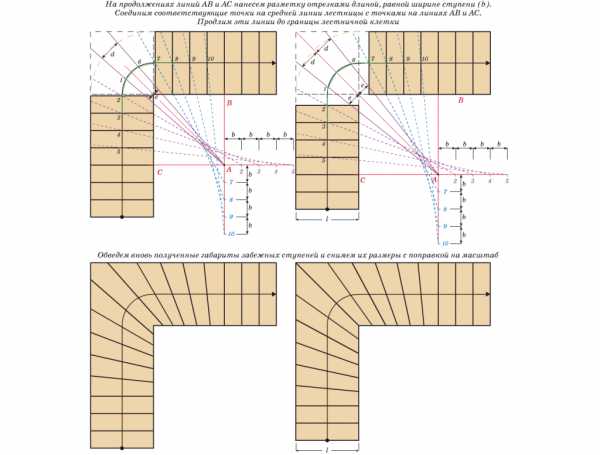

Фото лестницы с забежными ступеньками, которую можно сделать своими рукамиРазличаются между собой маршевые лестницы и типом несущего элемента. Если в качестве несущего элемента используется балка с гребенкой, то речь идет о лестницах на косоурах.

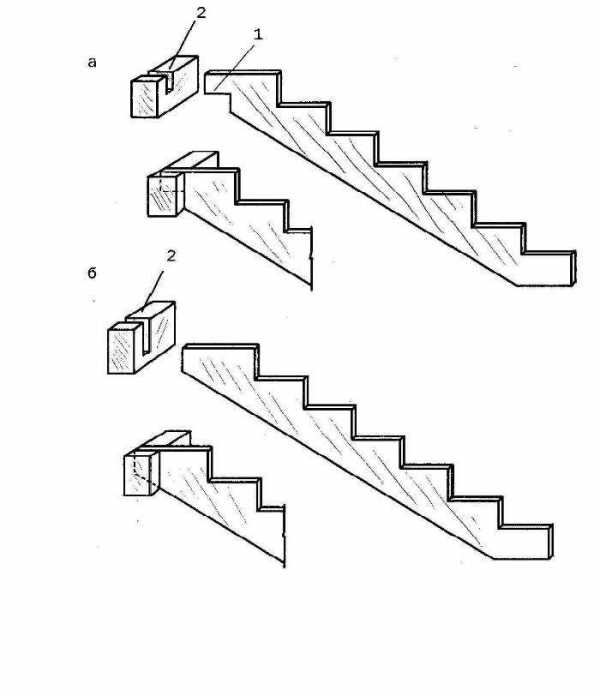

Если же в качестве несущего элемента используется балка с пазами для установки ступенек, то такая конструкция называется «на тетивах».

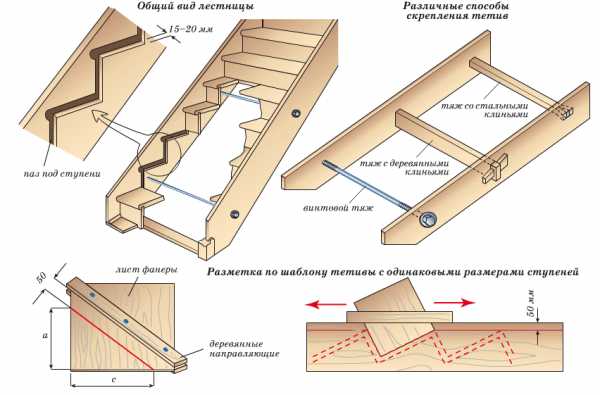

Схема лестницы на тетивах на второй этаж в частном доме своими рукамиОсобенности расчета винтовых конструкций
Спиральные модели выгодно отличаются от маршевых конструкций своим красивым внешним видом. Они эстетически привлекательные и способны гармонично вписаться практически в любой современный интерьер помещений. Еще одно существенное преимущество винтовых моделей заключается в компактном размере.
Лестница «Престиж Винтовая». Цена 73 691 рубУстановить функциональную, красивую и безопасную винтовую лестницу можно на участке площадью 1,5х1,5 метров квадратных. Безусловно, помимо преимуществ винтовые лестницы обладают и некоторыми недостатками. Здесь можно отметить наличие проблем при подъеме или спуске по такой лестнице крупногабаритных грузов.
Винтовая лестница должна быть удобной в использованииЕще один минус – сложности в самостоятельном выполнении расчетов. Составить план и схему винтовой лестницы своими руками трудно. Небольшой просчет может привести к негативным последствиям.
Схема подъема человека по обычной и винтовой лестницеДля того, чтобы спиральная лестница соответствовала ожиданиям своих владельцев, лучше доверить ее выполнение опытным специалистам.

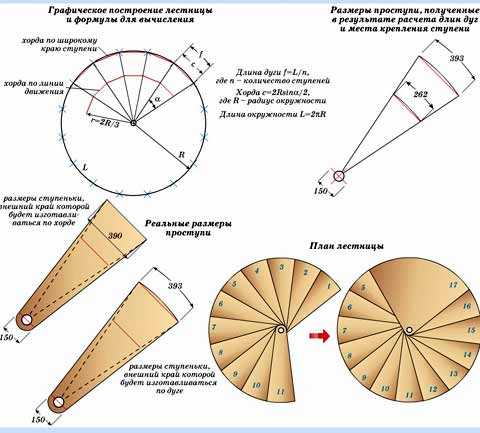

Схема винтовой лестницыСхема расчета лестницы на второй этаж в частном доме
Если вы решили сделать лестницу на второй этаж своими руками, то следует придерживаться специальной схемы. При таком подходе готовая конструкция будет надежной и долговечной, а также удобной в использовании.
Итак, размер лестничной конструкции определяется исходя из количества свободного места в помещении. Важно грамотно оценить свои силы и возможности. Самостоятельное изготовление лестницы, даже если в процессе работы используется профессионально составленная схема, может быть очень сложным.
Профессионалы могут изготовить лестницу, которая будет соответствовать всем пожеланиям заказчиковВ большинстве случаев владельцам частных домов намного выгоднее купить готовую лестничную конструкцию, чем собирать и разбирать ее несколько раз своими руками. К тому же, сложные лестничные конструкции нуждаются в наличии сложных инструментов и специального оборудования.

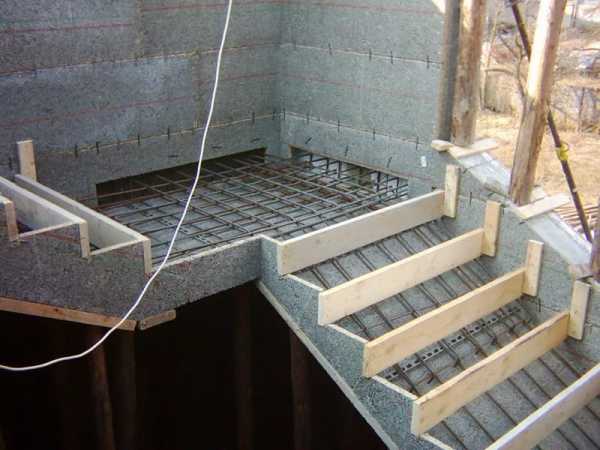

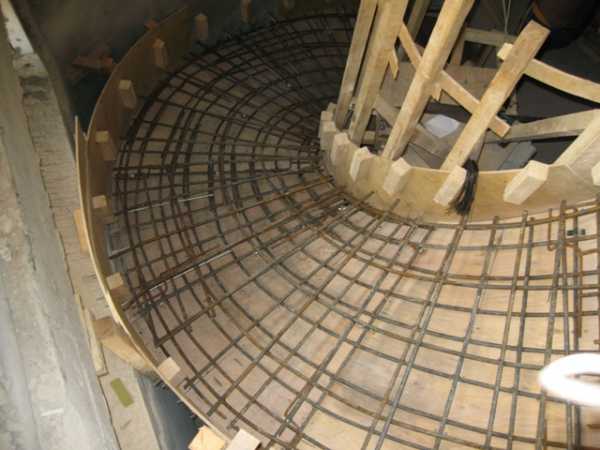

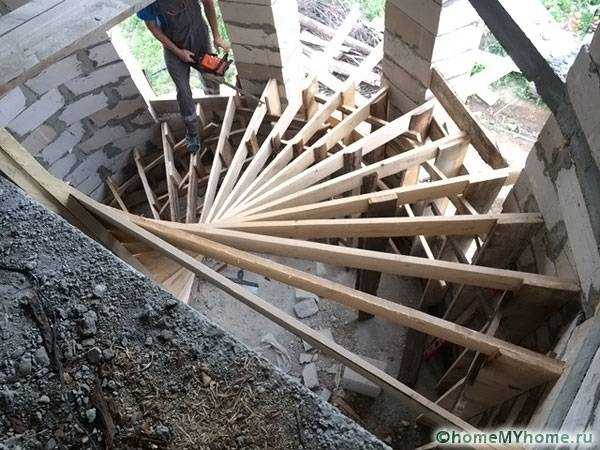

Фото опалубки для винтовой лестницыЕсли вы точно уверены, что соберете лестницу в частном доме своими руками, то руководствуйтесь следующей схемой:
- Заранее подготовленный чертеж лестничной конструкции позволит определиться с ее местоположением и оптимальным вариантом.
- Лестница должна быть максимально удобной в эксплуатации и безопасной. Поэтому точно рассчитывайте угол наклона конструкции, ее поворот и размер ступенек.
- Ширина ступенек не должна быть меньше 20-ти сантиметров. В противном случае по лестнице будет очень сложно подниматься и спускаться.
- Угол подъема не должен быть больше 45-ти градусов.
- Материал для лестничной конструкции подбирается в соответствии со степенью нагрузки. Если лестница устанавливается в частном доме, то следует выбирать нескользкое покрытие с нагрузкой не более 350-ти килограмм на квадратный метр.
- В домах, где поживают маленькие дети, лестница должна быть максимально защищена. Обращайте снимание на уровень ограждений и на расстояние между балками.
- Ширина пролета должна быть около 1 метра. Допускается погрешность в 12 сантиметров.
- Расчет лестницы на второй этаж в частном доме выполняется путем подстановки на место конструкции прямоугольного треугольника. Этот треугольник должен иметь подходящие параметры. Если катет пола поделить на 20 сантиметров, то получится необходимое количество ступенек. Под 20-ю сантиметрами понимается минимальная ширина ступенек.
- Для подсчета высоты ступенек используется формула высоты подъема, поделенная на 10 сантиметров.
Нет необходимости делать чертеж лестничной конструкции своими руками. Можно найти в интернете чертеж лестничной конструкции и адаптировать его под свои параметры.
Чертеж двухмаршевой лестничной конструкции В качестве материалов выбирайте древесину ценных пород. Кроме этого, все детали лестничной конструкции должны полностью соответствовать рассчитанным ранее параметрам. Можно использовать готовые лекала. Лестница «Престиж» создана с соблюдением всех требований к расчетам и монтажуПреимущества профессионального подхода
Лестничная конструкция считается важнейшим элементом любого двух этажного дома или квартиры. Для того, чтобы изготовить ее своими руками, следует обладать опытом и иметь под рукой необходимые материалы и инструменты.
Без опыта и подготовки сделать лестницу своими руками очень сложноРасчеты всех элементов конструкции должны быть проведены без погрешностей. В противном случае лестница будет ненадежной и небезопасной. Такую конструкцию нельзя устанавливать в помещении и эксплуатировать в дальнейшем. Придется ее немного подправить и установить заново.
Избежать столь нежелательных последствий помогут мастера, работающие в специализированных организациях, занимающихся изготовлением лестниц. Если заказать готовую конструкцию у специалистов компании ”Лестницы Мастер”, то можно полностью оградить себя от выполнения любой работы, связанной с ее расчетом и монтажом. Мастера с учетом индивидуальных размеров создадут красивую и стильную лестничную конструкцию, которая прослужит не один десяток лет.
lestnicymaster.ru
как сделать полувинтовую, винтовую, круговую деревянную, металлическую лестницу эконом класса своими руками – видео, проем для ступенек на 2 этаж – чертежи, схема, размеры (ширина), фото, цена, расчет онлайн

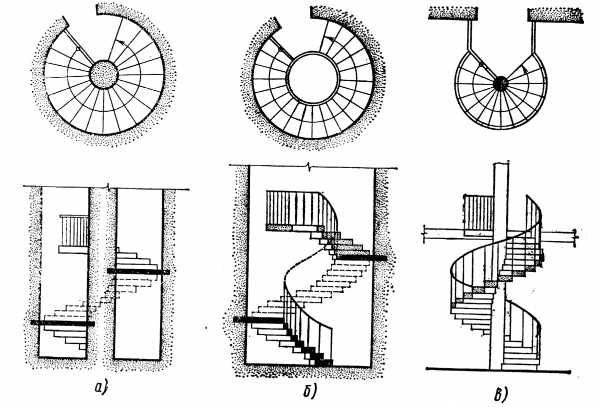

Винтовые, полувинтовые и круговые относятся к поворотным лестницам. Смотрятся очень привлекательно и кажутся дизайнерским изыском. Но их установка нередко продиктована необходимостью поместить лестницу на небольшой площади так, чтобы соединить удачно заход на ступени первого этажа с местом выхода на втором. Если из-за архитектурных особенностей частного дома проблемно возвести лестницу с прямыми маршами, тогда стоит продумать один из поворотных вариантов.

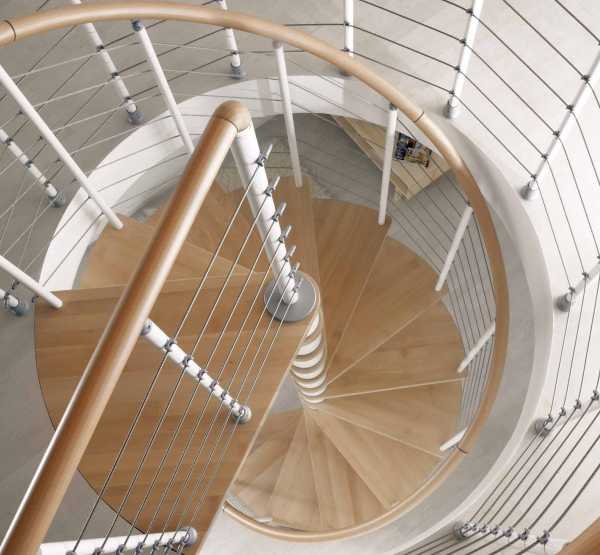

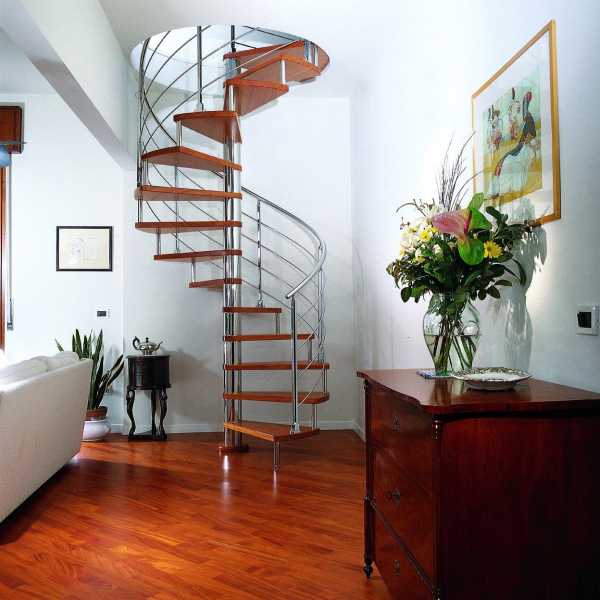

Винтовая лестница
Винтовые лестницы
Несмотря на впечатляющий вид, винтовые относятся к самому неудобному и опасному виду лестниц:
- поскольку все ступени забежные, а сужение их к радиальному центру наибольшее, то удобная для подъема площадь очень мала;
Конструкция винтовой лестницы
- на лестницах диаметром до двух метров одновременно два человека безопасно не разойдутся;
- поднимать и спускать габаритные вещи затруднительно, а порой невозможно;
- даже длительное пользование винтовой лестницей вызывает психологический дискомфорт.
Но, когда нет иного способа соединить верхний проем и заход на ступени нижнего этажа, то винтовая лестница становится наиболее приемлемой.
Винтовая лестница со сплошными перилами
Конструкционные особенности винтовых лестниц
Ступени спиральных лестниц могут крепиться к центральному столбу либо опираться на гнутые тетивы и ограждения. Последний вариант великолепен и выглядит очень изящным, но слишком сложный в исполнении, а конструкция займет значительно больше места, чем в первом случае. Самостоятельно строить винтовую лестницу в частном доме проще ту, где ступени монтированы к центральному столбу.
Конструкционные особенности винтовых лестниц
Чтобы заход на ступени был комфортным, для лестницы, расположенной близко к стенам и углам помещения первого этажа, выбирают наиболее удобное направление спирали по часовой стрелке или против. Делая расчеты, нередко забывают о перилах, которые впоследствии не помещаются в проеме и врезаются, в близкорасположенные стены. До начала работ стоит предусмотреть особенности конструкции, учитывая, что рука должна свободно охватывать перила, а длина ступеней получится значительно короче предполагаемой из-за тех же перил и опорного столба:
- верхний проем не должен быть меньше 2×2 м;

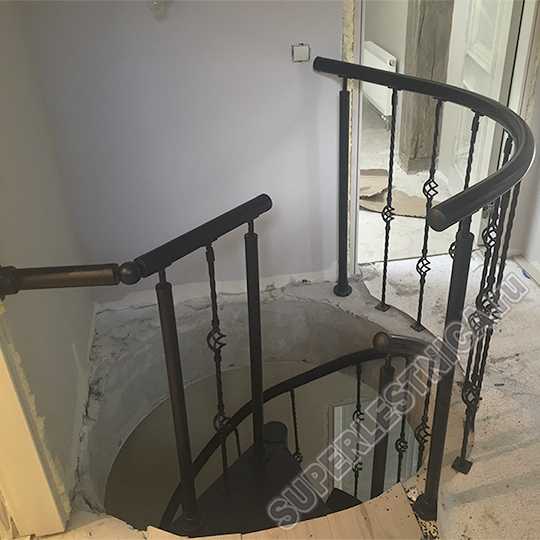

Верхний проем для винтовой лестницы
- минимальная длина ступеней — 90 см;
Длина ступеней винтовой лестницы
- расстояние между кромкой верхнего проема и поручнями перил составляет 10 см, до стены необходима такая же дистанция.
Если проектируется лестница диаметром два метра, то проем должен быть 2,20×2,20 м. Практическая длина ступеней получится не метр, а меньше на половину диаметра центрального столба, ширину опорных стоек для перил и размер их отступа от края ступеней.
Формы проемов винтовой лестницы

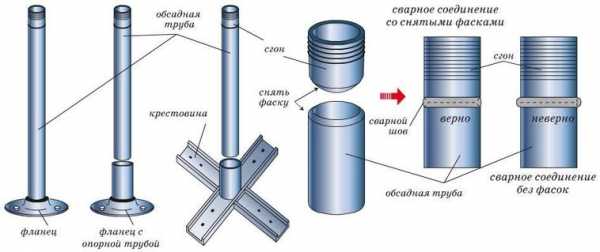

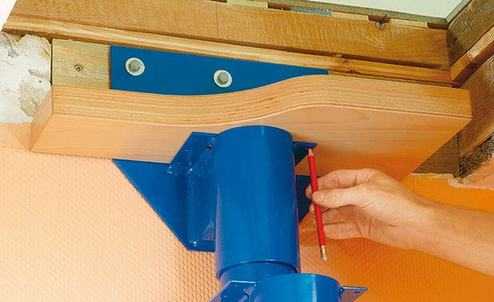

Крепление центральной опоры винтовой лестницы
Местоположение опоры определяют строго по центру верхнего проема с помощью отвеса. Будет лестница деревянной или металлической, прежде всего, следует закрепить стержневую стойку из обсадной трубы. Для этого сооружают удерживающий узел — пяту, с приваренной к ней гильзой. Гильзу делают из трубы большего диаметра, куда вставляется и приваривается опора. Это даст максимальную устойчивость.
Крепление центральной опоры винтовой лестницы
Узел устанавливается двумя способами: на элементах перекрытия нижнего этажа, и прямо на готовом полу, если поверхность пола разобрать невозможно:
- Крепление к перекрытиям — способ наиболее надежный и устойчивый. Пята изготавливается из швеллера в виде крестовины, которую к бетонным плитам, сквозь просверленные отверстия крестовины, пристреливают дюбелями. В монолитных бетонных стяжках пяту можно утопить, в период заливки цемента. На деревянных перекрытиях крестовину присверливают так, чтобы дальнейший вес лестницы был перенесен на две–три несущие балки.
- Для крепления к поверхности готового пола делается круглая пята-фланец, в которую вставляется и приваривается гильза под опору. Фланец устанавливают так, чтобы дюбеля сквозь пол крепили ее к перекрытиям. Такой способ требует обязательной фиксации верхней части стержневой опоры к перекрытиям верхнего этажа.
Верх стойки заканчивается резьбой, для накручивающейся муфты или обжимной трубы, которая закрепит неподвижно ступени.

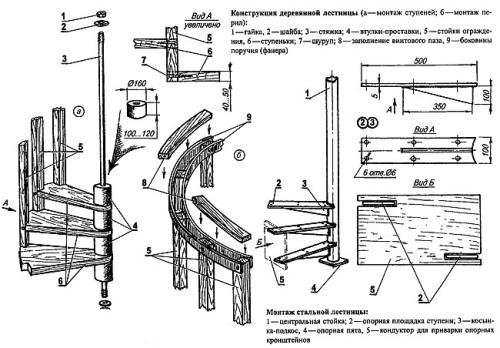

Деревянная винтовая лестница своими руками
Обязательное условие: работать необходимо только с полностью сухой древесиной. Иначе, спустя несколько месяцев, усыхающий материал, «поведет» в разных направлениях, что приведет к перекосам, трещинам, разрушениям. По той же причине ступени, не имеющие металлической опоры, не вырезают из цельной доски, а только из клеевых материалов.
Самодельная деревянная винтовая лестница
Заготовки для ступеней делают из строганного бруса, который промазывают клеем и зажимают в единый плоский пакет струбцинами до полного высыхания. При этом брус выкладывается так, чтобы направления древесных волокон, шли попеременно в противоположных направлениях. С помощью плотного шаблона вычерчивают контуры ступеней, с учетом распила и последующей зашлифовки деталей. Воспроизведение внешней широкой части и отверстия для опоры должно особо точно совпадать в каждой ступени.
Схема ступеней
Это те элементы, которые невозможно будет исправить. Отверстие для обсадной трубы просверливается специальной фрезой. Затем вырезаются места для стоек перил. После отделки толщина ступени не должна быть меньше:
- 50 мм в лестницах с диаметром до двух метров;
- 60 мм в лестницах с диаметром до трех метров.
Обсадную трубу для стержневой опоры берут диаметром 50–70 мм. Высоту ступеней будут фиксировать опорные гильзы. Для них понадобится труба с таким внутренним диаметром, чтобы опора входила в гильзы вплотную, не оставляя видимого зазора. Иначе нарушится центровка и устойчивость всей конструкции.
Фиксация высоты ступеней винтовой лестницы с помощью специальных втулок
Чтобы после обжима при эксплуатации древесина не испортилась и не раскололась, а соединение стало плотным и прочным, ступени с верхней и нижней стороны прокладывают между гильзами регулировочными шайбами. Их вытачивают из металла на станке.

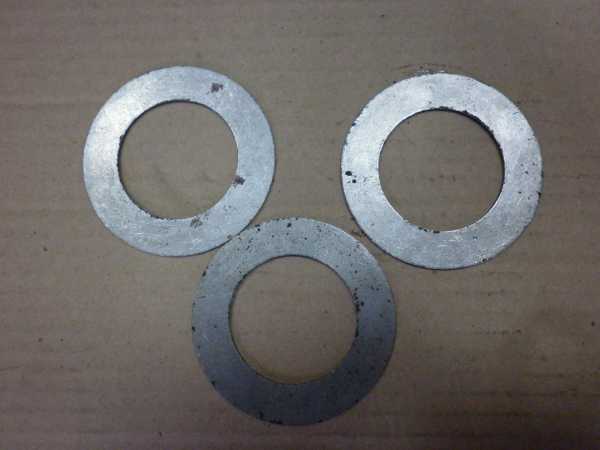

Регулировочные шайбы
Для шайб также замечательно подойдут сантехнические фланцы. Внешняя отделка гильз и шайб проводится до начала сборки. Их часто обклеивают шпоном или материалом под дерево, возможна также покраска, никелирование, хромирование с предварительной грунтовкой.
Верхней балясиной перил станет обжимная труба с резьбой в нижней ее части. Делается это двумя способами:
- резьба наносится с внутренней стороны, если обжимная труба берется такая, как для гильз;
- когда труба используется такая, как для опоры, резьба наносится с внешней стороны и соединяется со стойкой сантехнической муфтой.
Верх лестницы жестко крепится через верхнюю ступень-площадку, которая находит на перекрытие.
Виды верхних площадок
Прежде чем окончательно собрать лестницу, проводят черновую сборку, выявляя и устраняя недостатки. На опору нанизывается нижняя гильза, размер которой может отличаться от остальных, Затем шайба, ступень, шайба, гильза, и так до самого верха, заканчивая обжимной трубой. Ступени разворачиваются на необходимые места. Поручни примеряют, но не прилаживают. После разборки лестницы, производят финишную отделку всех частей, после чего лестница собирается окончательно. Поручни монтируют к полностью выставленной и закрепленной конструкции.

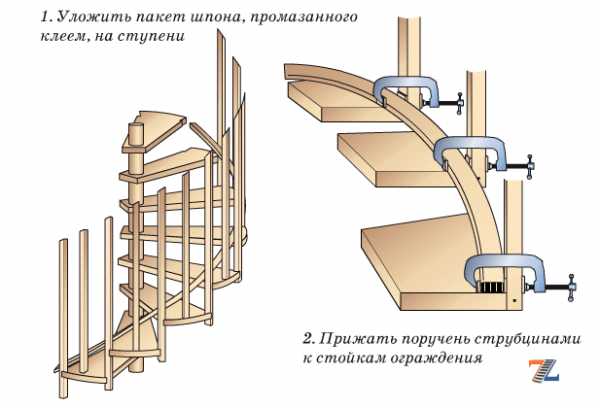

Изготовление гнутого поручня винтовых лестниц
Выстроить правильно винтовую лестницу из дерева с гнутыми перилами, сложно даже специалисту. Долговечность конструкции зависит не только от умения мастера, но и от качества материала. Более простой, экономный и безотказный способ — деревянные ступени на металлическом сварном каркасе.
Деревянные ступени на металлическом сварном каркасе

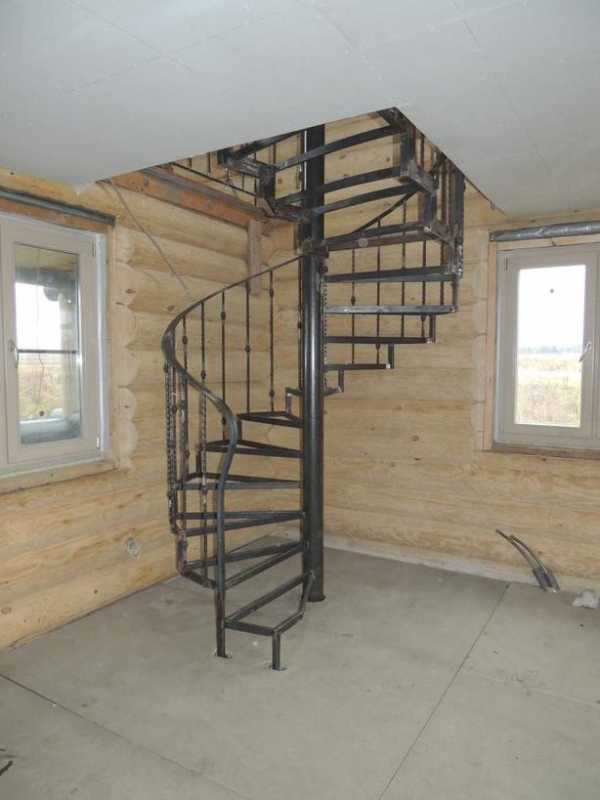

Металлическая винтовая лестница эконом класса
Она собирается по тому же принципу, что и деревянная. Все металлические части крепятся сваркой или болтами.
- Каркас для ступеней сваривают из металлического уголка или профильной трубы небольшого сечения, затем приваривают к гильзе.
- Чтобы соблюсти одинаковые размеры каркаса и определить угол, под которым следует разрезать профиль, делается специальный трафарет-рамка из деревянных планок. Он сбивается так, чтобы форма и размер внутри рамки точно соответствовали периметру каркаса.

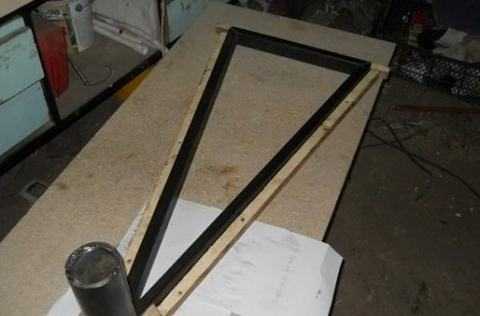

Каркас ступеней для винтовой лестницы
- Определив угол и место разреза, детали ступеней нарезают из профиля и сваривают между собой. Соответствие размеров сверяется трафаретом, внутрь которого вкладывают детали каркаса.
- Треугольные каркасы привариваются к гильзам. Шайбы для металлической лестницы не понадобятся. Гильзы могут свариваться между собой, но это необязательно.
- После того как гильзы с каркасами ступеней надеты на стойку и выставлены в нужном положении, ступени по внешней широкой стороне крепятся между собой стойками.
Металлический каркас винтовой лестницы
- После всех сварочных работ, в том числе по установке перил, сварочные швы и стыки зашлифовываются, шпаклюются, грунтуются и покрываются краской.
Монтаж ступеней на металлический каркас
- В конце монтируются деревянные ступени, которые позволительно выполнять не только из клееной древесины, но и доски толщиной 5 см.
Полувинтовая лестница
Такие лестницы воспроизводят четверть, половину, реже две четверти витка спирали. Они менее утомительны и опасны, чем винтовые. Возводят конструкции в основном, как продолжение лестниц с прямыми маршами:
- для экономии места;
- удобного выхода на второй этаж;
- для удачного соединения ступеней с верхним проемом.

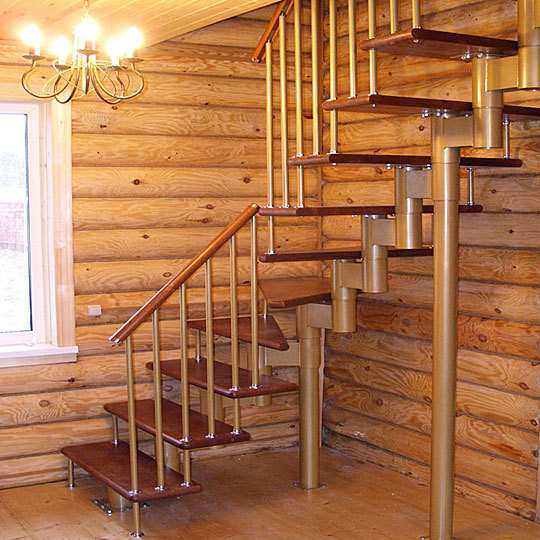

Полувинтовая лестница
Конструирование полувинтовой лестницы целиком совпадает с устройством винтовой. Но длина первой нижней гильзы будет соответствовать высоте, на которой устанавливается первая забежная ступень. Центральную опору также необходимо располагать строго по центру верхнего проема. Прямые ступени могут переходить сразу в забежные, или между ними делается площадка.
Конструкция полувинтовой лестницы

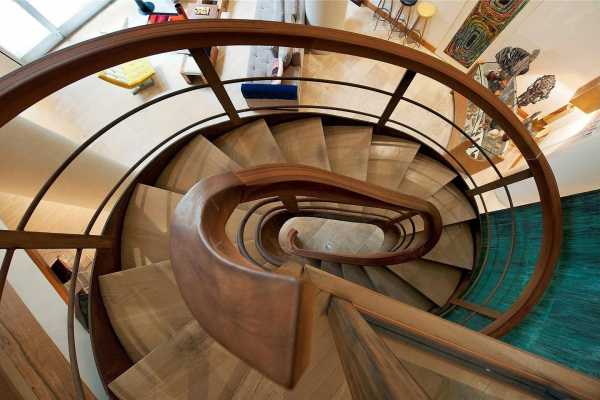

Круговая лестница
Это лучшие, самые изящные, сложнейшие в расчетах и конструировании лестницы, в которых использованы элементы трехмерной кривизны. Все ее ступени забежные, но центр окружности находится значительно дальше, чем у спиральной лестницы.

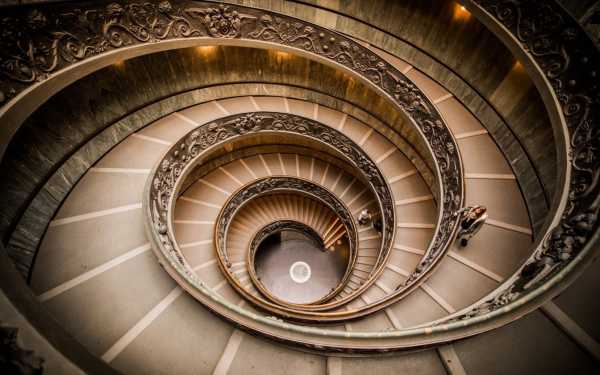

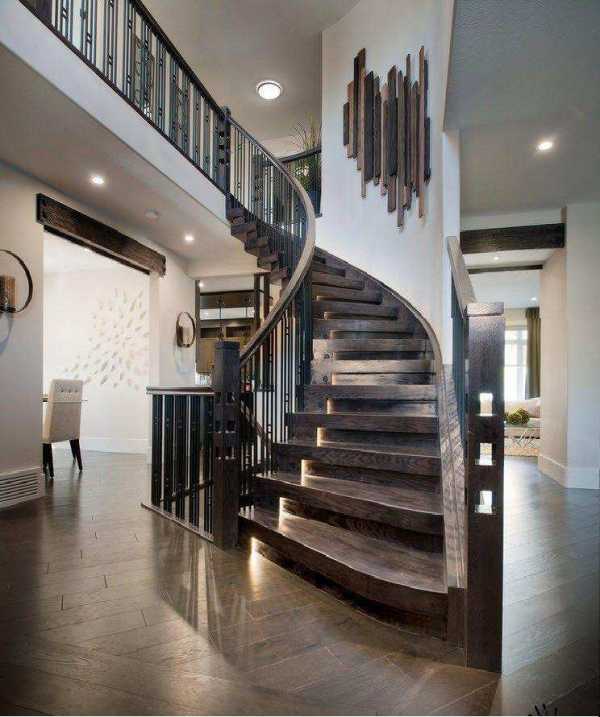

Круговая лестница
Малейшая неточность неприемлема для такой конструкции. Поскольку самостоятельно сделать расчет и чертежи круговой лестницы очень непросто, то это делается программой AutoCAD.
Изготовление под заказ круговой лестницы стоит всегда на порядок дороже остальных.
Деревянная круговая лестница
В домашних условиях подобную конструкцию выполнить невозможно. Она требует высокого профессионализма и знаний столярного мастера, особого оборудования, обширной площади для изготовления, больших материальных затрат.
Деревянная круговая лестница
Возводят подобную лестницу на двух тетивах из гнутой клеевой древесины, которую изгибают в направлениях: вверх и по окружности. Для этого конструируют два кондуктора-барабана из брусков, для внешней и внутренней тетивы. Барабаны вставляют друг в друга, измеряя точность расстояния, между ними. Склеивая между собой, слой за слоем полосы шпона, крепят их струбцинами к кондукторам и постепенно создают спиралевидную форму. Постоянно сверяется параллельность изгибов между внешней и внутренней тетивой, расстояние между ними в каждой точке, равное одинакового размера ступеням. Малейшая ошибка приведет к перекосу ступеней. Процесс кропотливый и требует абсолютной точности. С помощью барабана для внешней тетивы изгибают поручень перил. Ступени в готовые тетивы врезают так же, как в обычной лестнице.
Металлическая круговая лестница
Изогнуть металлические тетивы или косоуры своими руками невозможно. Нарезать и сваривать под углами в трех направлениях тавровые балки, швеллера или профильные трубы также не лучший выход. Малейшая неточность приведет к искажению всей лестницы. Кроме того, конструкция может значительно вибрировать, и потребуются дополнительные нижние опоры, которые испортят внешний вид конструкции. Можно несущие тетивы или косоуры заказать, а ступени мастерить самостоятельно. В любом случае попытка создать круговую лестницу самостоятельно — это задача для истинных энтузиастов.
Металлическая круговая лестница
Чертежи, схемы, размеры (ширина), фотографии, цена и расчет онлайн проема для ступеней на 2 этаж
Схемы и чертежи прямых, винтовых поворотных лестниц, размер ступеней и лестничных проемов, а также расход материала или предположительную стоимость, можно получить бесплатно благодаря онлайн-программам в интернете. Это важно, не только когда лестница конструируется собственноручно, но и при условии заказа всех работ. Прежде всего, по бесчисленным фотографиям в интернете следует определиться с конфигурацией и материалом будущей лестницы. До начала вычислений, нужно выяснить параметры конструкции, а для этого надо знать точные размеры, с которыми будет работать программа.
- Ширина лестницы выбирается самостоятельно исходя из размеров помещения. Для прямых маршей наиболее приемлемой считается ширина 80–120 см. Диаметр винтовой лестницы зависит от проема второго этажа, но нежелателен менее двух метров.

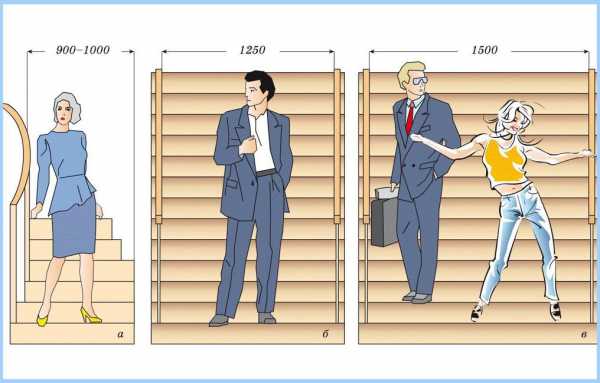

Рекомендуемая ширина лестничных маршей
- Высота от пола, с учетом его отделки, до потолка.
- Высота перекрытия второго этажа.
- Предположительная длина лестничного проема. Эта величина может быть неизменной, если она продиктована размерами помещения, или находящейся поблизости дверью. Но лучше, когда допустимо увеличение длины, если угол наклона конструкции будет уменьшен.
- Будет ли лестница поворотной и насколько: 90 или 180°.
Проект поворотной лестницы
- Предполагаются площадки или будут забежные ступени.
Расчет забежных ступеней для поворотной лестницы
- Будет лестница на тетивах или косоурах, деревянных либо металлических.
Поворотная лестница на деревянных косоурах
Поворотная лестница на металлических косоурах
Количество и габариты ступеней, с указанием их высоты, глубины, высоты подступей, размером выступа и толщиной ступени, длину марша, величину площадок и забежных ступеней, угол наклона марша, параметры для тетив и косоуров с необходимыми чертежами предложит программа. Также будет указан процент отклонения от формулы удобства и рекомендации для изменений длины лестничного проема и размера ступеней.
Схема винтовой лестницы
Имея все данные, с помощью других сервисов, можно выяснить расход материалов для каждого косоура, тетивы, центральной опоры и общую площадь ступеней.
Расчет ступеней винтовой лестницы
После этого возможно рассчитать стоимость монтажных, отделочных работ и материалов, для чего следует указать породу древесины для всех деревянных частей. Доставка материалов не входит в калькуляцию. Необходимо учитывать, что стоимость будет весьма приблизительной, но и она поможет сориентироваться с материальными возможностями. Если сумма значительно выше намеченной, то стоит рассмотреть другие проекты.
Поскольку сервисы программ отличаются, не все из них выдают чертежи и схемы. Но совершенно несложно найти ту, которая предложит максимальную информацию. Полученные при вычислениях данные лучше сверить в нескольких сайтах.
Варианты лестницы на второй этаж в частном доме: как сделать полувинтовую, винтовую, круговую деревянную, металлическую лестницу эконом класса своими руками – видео, проем для ступенек на 2 этаж – чертежи, схема, размеры (ширина), фото, цена, расчет онлайн
lestnicypro.ru
Чертежи лестницы на второй этаж с поворотами: основные нюансы
Правильно спроектированная поворотная лестница отлично дополнит интерьер.
Любой частный дом, имеющий больше одного этажа, вынуждает его владельца возводить межэтажную лестницу. Опытному в строительных делах хозяину вполне реально сделать ее своими руками. Но следует иметь в виду, что о постройке лестницы на верхний этаж лучше подумать заранее – еще до строительства дома, на этапе его проектирования.
Сложными лестничные конструкции получаются по причине элементарной нехватки пространства. Хозяева в таких случаях делают выбор в пользу винтовой лестницы или маршевой с поворотом. Добиться успеха в сооружении межэтажной лестницы своими руками можно, если грамотно рассчитать всю лестничную конструкцию и спланировать процесс ее возведения. Но проконсультироваться у специалиста, например, насчет допустимой нагрузки на лестницу, конечно, стоит.
Какой тип конструкции выбрать
Прежде всего, нужно определиться с назначением и частотой ее использования. В некоторых случаях предпочтительным вариантом является легкая складная конструкция, не имеющая поворотов и не предназначенная для больших нагрузок. Например, когда 2-й этаж является мансардой (или даже чердаком), то вряд ли возникнет необходимость перемещать туда большие и тяжелые предметы. Количество людей, регулярно поднимающихся на такой этаж, тоже будет невелико.
В некоторых случаях именно такая лестница будет уместной.
Самая распространенная и наиболее простая в изготовлении конструкция, соединяющая второй этаж с первым, – это маршевая лестница. Она является не только удобной, но и безопасной, а это важно, если пользоваться лестницей будут дети и люди преклонного возраста. Кроме того, по качественно сделанной маршевой лестнице без проблем можно поднимать на верхний этаж и спускать обратно крупногабаритные предметы – мебель, например, или стройматериалы. Возвести своими руками проще именно маршевую лестницу. Строят ее обычно из дерева или металла.
Маршевая лестница не только очень удобна, ее еще и весьма просто сконструировать своими силами.
Лестницу на второй этаж часто делают в несколько маршей. Причиной такого решения является необходимость вписать конструкцию в ограниченное пространство, сохраняя правильный угол наклона.
Важно!
Если лестницу сделать слишком крутой, пользоваться ею будет некомфортно.

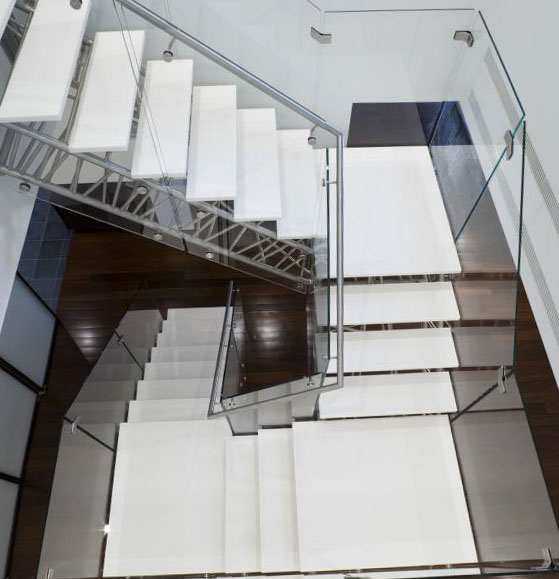

Поворотная лестница с удобным углом наклона маршей.
Какая польза от чертежа
Собственник жилья имеет полное право делать все по своему усмотрению – выбирать высоту и ширину конструкции, строить ее из дерева или металлических деталей, производить все работы своими руками или нанимать специалистов, делать выбор в пользу той или иной конфигурации. Но все-таки стоит внимательно отнестись к соблюдению определенных параметров лестницы. Чтобы она получилась безопасной и удобной следует, прежде всего, выдерживать правильные соотношения высоты и глубины ступеней, потому что именно эти размеры определяют уклон всей конструкции.
Нестандартные ступени может и придадут вашей лестнице оригинальный вид, но пользоваться ей будет не очень комфортно.
В любом случае составление чертежа будущей лестницы позволит учесть все тонкости сооружения, соединяющего первый этаж со вторым, что значительно снизит вероятность ошибок. Даже подгонка деталей, скорее всего, не понадобится, если чертеж выполнен должным образом (что, кстати, не так уж и сложно). Другой положительный момент – возможность точно рассчитать количество материала, требующегося для изготовления лестничной конструкции.
Даже такой незамысловатый чертеж позволит вам избежать массы ошибок.
Основные параметры
Чертеж должен начинаться с составления плана помещения. В него включаются двери, окна, элементы мебели и другие возможные препятствия. Дальнейшие шаги по проектированию желательно делать только после ознакомления с существующими строительными нормами, касающимися лестничных построек. Вот список самых основных:
- Наклон лестницы не должен превышать 45°.
- Минимум ширины марша – 0,9 м.
- Максимальная высота подступенка – 20 см.
- Глубина ступеньки – не меньше 25 см.
- Ограждение (высота перил) – 0,9 м.
Кроме того, все ступени должны быть одинаковыми по высоте, иначе ходить по лестнице будет некомфортно. Исключением могут быть лишь первая и последняя ступени. Иногда так требуют расчеты, а иногда первую ступень делают в виде площадки перед лестницей.
Примечательно, что различная ширина марша в пределах одной лестницы допускается.
Средний шаг человека
Удобство лестницы будет зависеть еще от того, какой принимается величина шага человека при расчетах. Средний человеческий рост находится в диапазоне 160–180 см, соответствующий этому росту шаг: 60–64 см.
Учитывается также длина стопы. Здесь исходят из того, что шагающий чувствует себя безопасно, когда 70% его стопы находится на опорной поверхности. Опять же, опираясь на средние значения, глубину ступени выбирают из диапазона 25–30 см. Существует формула, связывающая три параметра: 2h + d ≈ 60–64 см, где 2h – удвоенная высота подступенка, d – глубина проступи, а сумма этих чисел должна давать величину среднего человеческого шага. Стоит отметить, что данная формула не является “панацеей”, поэтом не следует воспринимать ее, как обязательное условие.
Альтернативный способ расчета лестницы Часть 1
Альтернативный способ расчета лестницы Часть 2
Насколько сложно черчение
Чтобы начертить схему прямого марша, достаточно будет школьных знаний из курса геометрии. Сделать это можно своими руками. Но перед тем, как наносить чертеж будущей лестницы на план помещения, необходимо вычислить все ее параметры. Для этого можно воспользоваться следующей инструкцией:
- Рассчитывается число ступенек – высота помещения делится на высоту одной ступеньки. При этом должно учитываться перекрытие, то есть берется расстояние от пола 1-го этажа до пола 2-го.
- Затем нужно определить длину конструкции, для этого глубина проступи умножается на количество ступеней. Если длина известна или есть серьезные ограничения на ее величину, тогда делают наоборот – вычисляют глубину проступи, исходя из длины марша: делят предполагаемую длину на количество ступеней.
- Вносят необходимые коррективы, чтобы конструкция получилась удобной и вписалась в интерьер помещения.
- Вычисляется площадь лестничной конструкции: значение ширины марша умножается на его длину.
- Необходимы также длины опорных балок (тетив или косоуров). Для вычисления пользуются теоремой Пифагора – в качестве катетов выступают высота лестничной конструкции и ее проекция на горизонтальную ось. Квадратный корень из суммы квадратов этих размеров даст гипотенузу – искомую длину.
- Полученные значения вносятся в чертеж.
Лестничный поворот
Теперь самое главное – сначала рассчитывают параметры поворотной части, а уж потом берутся за марши. Тут знаний нужно побольше, чем в случае с простыми лестницами и без грамотно построенного чертежа сложно будет разобраться. Чертежи, выполненные профессионалами, могут послужить хорошим примером для новичков. Следует также иметь в виду, что расчеты часто являются процессом последовательного приближения, то есть, сразу попасть в те самые размеры получается далеко не всегда, приходится шаг за шагом уточнять отдельные параметры.
Чертеж должен отображать лестницу в трех проекциях.
Как делается поворот? Возможны два варианта – межпролетная площадка или забежные ступени. Первый вариант проще, его по силам сделать своими руками. Кроме того, пользоваться площадкой удобнее, но нужен простор.
Отличаются конструкции удобством пользования и сложностью проектирования.
Второй вариант используется при нехватке пространства. Расчеты в этом случае сложнее – придется постараться, чтобы лестница получилась удобной и безопасной. Для расчета забежных ступеней используются следующие методы:
- пропорциональный;
- датский;
- метод поворота линий;
- метод развертки.
Чертим забежные ступени.
Важно!
При использовании забежных ступеней необходимо контролировать их глубину на линии движения — она не должна быть меньше 20 см.
Глубину проступи забежных ступенек, как правило, увеличивают созданием напуска в 3–4 см. Нежелательно превышать эту величину, так как спуск может стать неудобным и даже опасным. Когда недостаточно места для полноценной постановки стопы, человек может поскользнуться, что приведет к травмам. Подниматься по таким ступеням тоже неудобно – носок будет постоянно цепляться за чересчур большой напуск.
Поворотная конструкция на 180° требует соблюдения определенного расстояния между маршами. Значение равное 75 мм является минимально допустимым для этого зазора.
Создание забежных ступеней для поворотной лестницы
Готовые варианты
Не у всех владельцев частных домов есть желание и время делать чертежи и выполнять строительные работы своими руками. Тем более, когда существуют очень неплохие варианты готовых лестничных конструкций, собираемых из модулей. Доступны самые разные модификации – прямые, винтовые, криволинейные. Одни собираются из деревянных элементов, другие – из металлических. И все это не сложнее детского конструктора – на самостоятельную сборку модульной лестницы тратятся считанные часы. Высота и ширина частей легко регулируется, давая возможность вписать лестницу в интерьер и предоставить доступ на верхний этаж в кратчайшие сроки. Многообразие стилевых решений позволит найти подходящий вариант для любой обстановки.
Современные модульные лестницы могут быть очень стильными и, при этом, просто собираться.

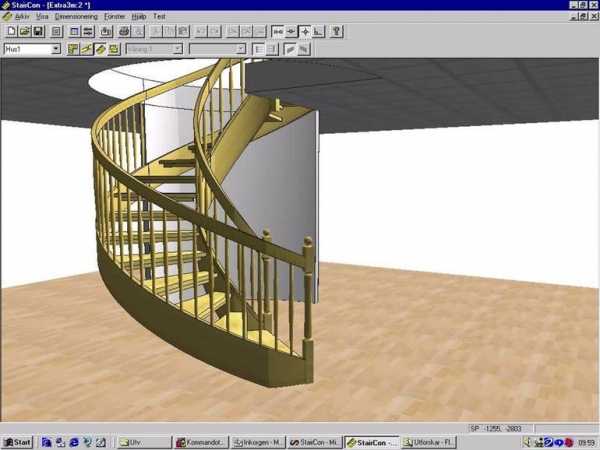

Стоит также обратить внимание на специализированное ПО, предназначенное для расчетов различных параметров, – SolidWorks, StairDesigner и другие. С такими инструментами строительство сложной конструкции своими руками станет возможным даже для того, кто не имел дело с чертежами. Кроме того, для проектирования несложных конструкций существуют бесплатные онлайн-сервисы, то есть любой желающий может пробовать свои силы в проектировании без установки на свой компьютер дополнительного софта.
Проектирование лестницы в программе «Компас» (простой вариант)
Проектирование лестницы в программе AutoCAD (сложный вариант)
lestnitsygid.ru
Лестницы своими руками чертежи, фото видео
Подробная и простая схема для стандартной лестницы на второй этаж.
Планируете постройку частного дома на два этажа или больше? Рекомендуем сразу распланировать, какой будет лестница. И мы в этом поможем – в данном материале подробно рассказано про виды для коттеджей, дач и частных домов, требования к конструкции. Также с помощью схем и чертежей мы на примере расскажем, как рассчитывается и строится лестница. Конструкция довольно простая – с кровлей не сравнить, поэтому изготовить её сможет и хозяин, обладающий только минимальными строительными навыками. Мы расскажем, как сделать так, чтобы вместо деревянной лестницы не получилось стремянки. Изучив чертежи и схемы, можно сделать качественную конструкцию.
Виды
В частных домах уже на протяжении столетий используются два типа, которые мы кратко рассмотрим:
- Маршевые. Этот вариант наиболее простой в исполнении, при этом конструкция отличается надежностью. Если за дело берется новичок, то маршевая деревянная лестница будет отличным решением. Также конструкцию можно разделить на одномаршевую и двухмаршевую. Несмотря на отличия между этими видами, сложность изготовления у них одинаковая.
- Винтовая. Работа для профессионалов, так как требует тщательных замеров и расчетов. Один просчет может испортить всю конструкцию, поэтому своими руками сделать её может только мастер. Главное преимущество такой конструкции – это компактность, ведь конструкция занимает минимальное количество пространств в доме. Зачастую винтовая деревянная лестница является центром композиции интерьере. Единственный минус – это довольно крутой подъем, который отрицательно сказывается на безопасности.
Разумеется, что разбирать мы будем маршевую лестницу, хотя рекомендуем ознакомиться и с винтовыми вариантами. Своими руками проще выполнять маршевой вариант, к которому есть чертежи.
Еще один недостаток винтовой лестницы заключается в том, что переносить габаритные предметы с одного этажа на другой будет неудобно.
Подготовка материалов и особенности работы
Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.
Начнем с материалов для строительства конструкции на второй этаж:
- шурупы;
- толстые доски, которые в дальнейшем превратятся в ступеньки;
- бруски – сечение должно быть не менее 40 миллиметров.
Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.
Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:
- угол наклона лестницы;
- ширина;
- высота всей конструкции;
- количество ступеней.
Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.
Чертежи
Простейший чертеж маршевой лестницы на второй этаж, которую хозяин сможет изготовить своими руками. Чертеж демонстрируют довольно большую конструкцию, но иногда такая лестница ведет на второй этаж.
Здесь подробно расписаны размеры ступенек и брусьев. Это простой чертеж, на котором изображена профильная проекция.
Полноценный чертеж со всеми проекциями, который позволит полностью рассчитать деревянную лестницу на второй этаж.
Расчеты и процесс изготовления
Отталкиваться необходимо от комфорта – лестница не должна быть как стремянка. Оптимальный угол наклона должен быть 30-45°. Что касается ширины ступеньки, то она может быть 30-35 сантиметров, минимум – это 25 см. Также важным фактором является площадь, которая будет выделена под лестницу. И если места мало, то можно сузить ступеньки.
Схема деревянной конструкции на второй этаж:
Зная расстояние между этажами, можно рассчитать количество ступенек. К примеру, высота от пола до пола составляет 290 сантиметров, ступеньки выбраны по 20 см. После нехитрых вычислений получается 14,5 ступенек. Необходимо округлить до 14 или 15. В первом случае высота каждой ступеньки должна быть 20,71 см, а во втором – 19.33 см.
В примере используются целые числа – высота лестницы на второй этаж 260 см, каждая ступенька идет по 20 см, в итоге их получается 13. Что касается размеров лестничного марша, то его ширина не должна быть менее 70 сантиметров. В большую сторону уклон может быть любым. В примере, рассматриваемом в этой статье, лестничный марш имеет ширину в 1 метр.
Также стоит обдумать площадки, которые будут внизу и вверху. Размеры должны соответствовать габаритам лестничного марша. Идеальной формой будет прямоугольник или квадрат.
Это самые простые схемы для изготовления деревянной лестницы на второй этаж. Главное, подобрать удобный угол наклона, чтобы в итоге не было стремянки.
Самым надежным вариантом является прямая лестница. П-образный вариант подходит для частных домов, где большая площадь. Г-образную конструкцию новичок вряд ли осилит.
Выбор способа установки
В конструкции будущей лестнице могут присутствовать:
- Тетивы. Этим словом называются балки, поддерживающие конструкции с двух сторон.
- Косоуры. Второй вариант – это балки, которые держат ступени лестницы снизу.
Монтаж
Когда ступеньки, площадки и балки готовы, можно переходить к монтажу лестницы своими руками. В примере рассмотрен вариант с косоурами. Заранее необходимо сделать пометки для места их монтажа. На полу первого этажа косоуры устанавливаются на опорный брус. В месте, где лестница переходит на второй этаж, опорные элементы помещаются в зазоры в балке перекрытия. В некоторых случаях применяются металлические опоры, служащие для тех же целей. Крепление косоуров выполняется при помощи анкерных болтов.
В процессе монтажа под рукой всегда должен быть строительный уровень, также определять положение можно по обвесу, чтобы в конце не получилось стремянки. Элементы деревянной конструкции должны быть установлены идеально ровно. Панели поступей необходимо закрепить сверху косоуров, делать это удобнее всего саморезами.
Подступенники – это дополнительный элемент.
Ступеньки готовы? Значит можно начинать установку балясин на этаж. Наверху и внизу конструкции монтируются опорные стойки, ограничивающие поручни. Также они являются декоративными и поддерживающими элементами.
На изображении показаны способы крепления балясин.
Теперь установка:
- Готовые балясины необходимо накрыть поручнями (перилами), которые монтируются на опорных стойках. Если конструкция большая, то посередине лестницы не помешает дополнительная опора.
- Иногда требуется 3-4 стойки. В этом случае не стоит тратить силы на балясины, так как ровные доски будут более рациональным решением.
- После завершения сборки деревянную поверхность необходимо тщательно отшлифовать. Делать это можно своими руками или при помощи электроинструмента.
- Далее идет подготовка перед покраской: удаляется весь мусор и пыль, она должна полностью высохнуть. Если необходимо, после шлифовки выполняется шпаклевка. Разумеется, что для этой работы нужны покрытия для дерева.
- Когда подготовительные работы завершены, можно красить элементы из дерева. Наносится грунтовка, а затем 1-2 слоя краски. После высыхания необходимо покрыть конструкцию лаком. В качестве альтернативы можно взять морилку.
В итоге получается удобная лестница, с помощью которой можно с комфортом и безопасностью подняться на второй этаж. Если угол рассчитан правильно, то стремянки не будет.
jsnip.ru
как сделать своими руками, пошаговая инструкция, сборка
В двухэтажном доме необходимо поместить удобную, безопасную и красивую лестницу. Можно пригласить мастеров или собрать из готового комплекта, но мы расскажем, как спроектировать и смонтировать самому.
1
Виды лестниц – классификация по форме
Лестницы на второй этаж в частном доме отличаются своей формой. Применяется несколько конструкций: с маршами и винтообразные. Первые могут быть прямые поворотные на 90°, 180° или 360°. Винтовые компактны, но ими неудобно пользоваться, особенно маленьким детям и пожилым людям. Марши удобны, но отнимают значительную часть полезной площади, особенно прямые. Пространство под ними часто используют как подсобные помещения. Легче всего построить маршевую лестницу.
Она включает один или два марша со ступеньками, расположенными равномерно. Их количество 3–15, если маршей более одного. В среднем устраивают 8–11 ступенек на каждом марше, а между ними площадки. Если лестнице с одним маршем ступенек больше, рекомендуется также устраивать площадки, чтобы повысить прочность. Ступени выполняют открытыми или закрытыми, с подступенниками. Открытые удобны при недостаточной ширине поступок.
Популярных конструкций лестниц на второй этаж две: с маршами и винтообразные изделия
Маршевые лестницы могут выполняться с небольшими поворотами, меньше 90°, и называются поворотными. На повороте чаще устраивают вместо площадки забежные ступеньки.

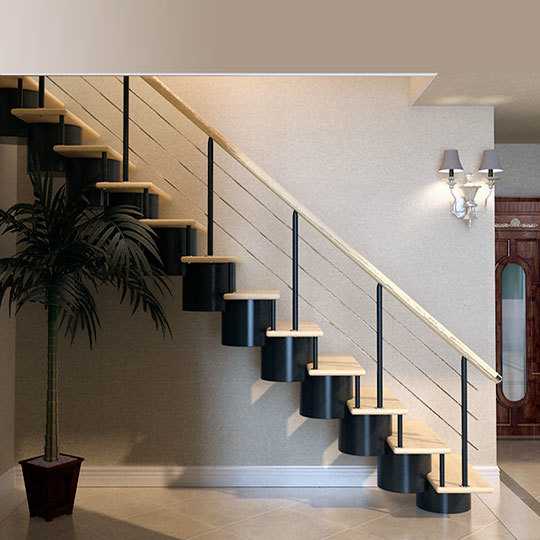

Популярностью пользуются лестницы с больцами – длинными стержнями с резьбой на концах. Они служат для скрепления ступеней и ограждения конструкции, которая монтируется в стене. Имеют легкий и воздушный вид, но на самом деле очень крепкие и надежные. Конструкцию можно растянуть на всю стену, а можно соорудить компактной. Из-за особенностей крепления располагается только у стены. Ее можно собрать из готовых элементов, установку лучше поручить профессионалам.
Винтовые лестницы сложны в изготовлении, но зато занимают мало места, их можно установить где угодно, хоть посреди гостиной. Многие так и делают: лестница эстетически привлекательна и становится украшением помещения. Известны различные исполнения этих изделий, но для двухэтажных зданий лучше подходит модель со стойкой и клинообразными ступенями. Стойка крепится к полу и перекрытию, а к ней по спирали ступеньки. Сбоку располагается поручень, повторяющий винтовую форму изделия. К поручням и ступенькам делают крепление балясин.
2
Используемые материалы – достоинства и недостатки
Кроме формы важную роль играет материал лестницы. Самым доступным материалом с множеством достоинств является дерево. Мода на него не проходит веками. Изделия из дерева прочные, красивые, украшают дом многие годы. Для поддержания вида следует раз в несколько лет обновить декоративное покрытие. Можно не использовать лакокрасочное покрытие, а подчеркнуть структуру натурального дерева.
Между этажами часто устраивают металлический каркас для лестницы, как основу для крепления деталей из других материалов. Для ступеней используют дерево, мрамор, стекло. Голый металл допускается для всей конструкции, но соприкосновение с ним в прохладной комнате неприятно. Красиво смотрятся металлические лестницы со стеклянными перилами – легкие и воздушные. Стекло и металл хорошо сочетаются с деревянными деталями из бука, тика, клена, кедра.
Новым словом в изготовлении лестниц является применение специального ударопрочного стекла. Оно выдерживает большие нагрузки, совершенно безопасно для использования. Дизайн с лестницей из стекла только выигрывает своим изяществом и элегантностью. Очень эффективно использовать для подсветки неоновые лампочки.
Наиболее доступным материалом, да ещё вдобавок обладающим множеством достоинств, является дерево
Материалы подбираем в соответствии с избранным стилем интерьера. Для классического минимализма и барокко подойдет металл. Современный и скандинавский стили предпочитают стекло. Бетон, мрамор характерны для стиля лофт, эклектики. Бетон отличается исключительной прочностью, специалисты делают из него потрясающие вещи невероятной красоты.
3
Особенности изделия – из каких деталей состоит лестница
В конструкцию лестницы входит немало деталей. Одни из них обязательно присутствуют во всех изделиях, другие – специфические, применяются только в некоторых видах. Даже самая простая межэтажная конструкция не обходится без опор и ступеней. Ступенька имеет две части: одна из них расположена горизонтально, другая – вертикально. Горизонтальную называют поступью, вертикальную – подступенкой. Подступенки играют роль опоры для поступи, но в некоторых случаях обходятся без них.
Марши из ряда ступенек устанавливаются на опорах. Применяется два их типа: тетива и косоур – балки, различающиеся местом расположения. Тетиву размещают так, что она крепит ступеньки с торца, а косоур поддерживает снизу. Опоры изготавливаются из толстого материала: 50–70 мм. Косоуры имеют форму пилки, на горизонтальной площадке размещаются поступи, на вертикальной – подступени. Их может быть один центральный, когда ступеньки опираются на стену, или два. Пазы в тетивах для поступок и подступенок вырезаются по шаблону. Балки стягиваются деревянными или металлическими тяжами.
Дизайн и функциональность как всегда по вкусу: перила строго опциональны в большинстве лестниц
На лестницах почти всегда имеются перила, хотя они не обязательны. Но для пожилых людей они просто необходимы. Перила дополняют балясинами – вертикальными опорами между ними и ступеньками. Они часто являются не просто функциональным элементом, но играют роль декоративного украшения. Их делают из различных материалов, разной формы. Если в доме есть малые дети, балясины устанавливаются обязательно, чтобы защитить их от нечаянного падения.
Для отдельных конструкций используются детали, характерные только для них. Винтовые лестницы не могут обойтись без стойки. Она выполняется из стальной трубы или деревянной, служит основой для всего изделия. На некоторых моделях для крепления ступеней к стене используют больцы – специальные резьбовые штыри.
4
Подготовка к проектированию – выбор вида, крепления, размеров
Начиная изготовление, сначала решают, какой тип изделия лучше использовать с учетом имеющихся условий. Для частного дома возможны варианты лестниц:
- 1. Прямые – простые для расчетов и установки, удобные для использования. Требуют большого пространства.
- 2. Поворотные с двумя-тремя маршами и площадками между ними. Повороты лестничных маршей на 90, 180 или 360 градусов позволяют сэкономить пространство.
- 3. Поворотные забежные – подобны предыдущему варианту. Роль площадок играют ступеньки, дополнительно экономится до 2 м2 площади.
- 4. Винтовые – очень компактные, но не очень удобные для использования. Рекомендуются для помещений с небольшой площадью.
Строительство продолжаем выбором крепления:
- больцы – монтируются на стене, конструкция изящная, но выдерживает значительные нагрузки;
- стойка – применяется в спиральных конструкциях или поворотных как дополнительное крепление;
- тетива – ступеньки устанавливаются во внутренние пазы балки, торцы закрыты;
- косоур – верхняя часть балки имеет фигурный профиль для опоры на него ступеней, торцы открыты.
Поворотная с забежными ступенями
Дальше следует выполнить замеры:
- высоту проема между чистовыми полами первого и второго этажа;
- ширину проема, которая кроме прямоугольной, может быть круглой, овальной, что определяется вариантом изделия;
- высоту от пола на первом этаже до потолка.
5
Расчеты – строительные нормы и формулы
Покажем на примере маршевой лестницы, как спроектировать изделие. Чтобы не наделать ошибок, следует ознакомиться со строительными нормами для возведения лестниц. Они выработаны многолетней практикой и гарантируют безопасность и удобство эксплуатации изделия. Основные нормы, которых следует придерживаться, выполняя все расчеты в дальнейшем:
- наклон маршей не больше 45°;
- по ширине не меньше 90 см;
- высота ступеней не превышает 20 см, глубина – не менее 25 см;
- размеры всех ступеней одинаковы;
- ограждение с минимальной высотой 90 см;
- расположение балясин в доме с маленькими детьми через 10–12 см.
В поворотных конструкциях размеры межмаршевых плошадок не менее 75 см, а забежные ступеньки, если используются вместо площадок – шириной не менее 20 см.
Дальнейшая работа над проектом продолжается на бумаге. Вычерчиваем план первого этажа с указанием всех размеров. На нем отмечаем различные выступы, ниши, окна, двери, коммуникации. Проектируя, стараемся, чтобы они не перекрывались несущими конструкциями. Указываем место начала марша на первом этаже и выход на второй. Стараемся проставить возможно больше размеров, что облегчит в дальнейшем монтаж изделия.
Дальше работаем с замерами, которые выполнили раньше. Рассчитываем количество ступеней: высоту проема (расстояние между полами первого и второго этажей) делим на высоту одной супени. Пример: проем 290 см, ступенька 18 см. Разделив, получим 16 ступенек.
Схема расчета размеров ступеней
Узнаем длину изделия: количество проступей (у нас 16) умножаем на их оптимальную глубину — 25 см. В результате получаем 4 метра. Длина такая, что в небольшом помещении может не хватить площади. Если разделить на 2 марша по 8 ступенек, понадобится, с учетом минимального размера площадки 75 см, почти вдвое меньшая площадь.
Напоследок узнаем длину опор, безразлично, для косоуров это или тетивы. Применяем теорему Пифагора: c2=a2 b2. В данном случае a – длина изделия (4 м), b – проем (2,9 м). Требуется узнать c – длину опор. Додаем квадраты a и b: 16 8,41=24,41. Извлекаем корень квадратный из 24, 41, получаем 4, 94 м – это необходимая длина одной опоры. Если делать 2 марша, длина составит 3,5 м.
Все расчеты наносим на чертеж.
6
Простое решение – прямая маршевая лестница на косоурах
Самостоятельно смонтировать проще деревянную лестницу на косоурах с одним прямым маршем. Правда, по основанию ее длина будет не менее 4 метров, а пролет превысит пять. Но если размеры помещения позволяют, она станет украшением дома. Расчеты изделия приведены выше, мы расскажем, как своими руками изготовить детали и собрать конструкцию.
Для пожилых людей угол наклона марша желательно снизить до 35°, а ширину ступенек взять 30 см, высоту – 15 см.
Для косоуров берем сухую заготовку из доски твердых пород. Рисуем на картоне или тонкой фанере шаблон с учетом формы выступа и угла наклона. Прикладываем его к балке и зарезаем крепление. На концах косоуров вырезаем пазы крепления к верхней балке перекрытия и нижнему брусу. Пазы обрабатываем наждачной бумагой, чтобы устранить заусеницы. В подготовленном месте на полу к анкерным болтам крепим опорную балку. Для крепления косоуров к потолочной балке можно установить на ней анкера или просто присоединиться способом врубки.
Для изготовления поступок используем сухую доску с толщиной после обработки 35 мм и более, для подступеней достаточно 20 мм. Подступенки можно устанавливать не по краю поступок, а немного углубив, тогда не следует обрезать более широкую доску. Как вариант, возможно не применять подступенки, конструкция получится легче. Длину деталей выбираем с учетом ширины марша плюс перила. Срезаем кромки на поступках, шлифуем заготовки. Сначала на косоурах крепится подступенка, затем поступка. Используем столярный клей и саморезы. Клей нужен, чтобы лестница не скрипела при ходьбе.
Приступаем к изготовлению перил. Они состоят из поручней и балясин. Для балясин используем квадратные бруски, если есть возможность – протачиваем на токарном станке или покупаем красивые резные. Они устанавливаются на ступенях, обычно по одной балясине на каждую. Крепим саморезами, шляпки которых закрываем декоративными заглушками.
Сборка окончена, сталось нанести лакокрасочные средства, которые одновременно защитят дерево от влаги и выполнят декоративные функции. Предварительно еще раз шлифуем собранное изделие, убирая мельчайшие заусеницы, задиры. Для покраски используем краску, лак или защитный бесцветный состав, тонирующее средство. Краску, лак выбираем такие, которые не обладают свойствами создавать гладкую поверхность. На скользких ступенях легко травмироваться.
7
Винтовая лестница – готовое решение с чертежами
Винтовая лестница для самостоятельного изготовления должна отличаться простым монтажом и быть безопасной. Ширина ступенек играет определяющую роль в предупреждении травматизма. Они у спиральных конструкций забежные, промежуточных площадок нет. Существует несколько способов крепления: на стенах, на косоурах, на больцах. Они достаточно сложны для расчетов и монтажа. Самым лучшим и надежным способом для дома является крепление к стойке.
Конструкцию выполняют из дерева или металла. Деревянное изделие, покрытое лаком, выглядит очень красиво, придает уют. Возможно использование любых твердых пород дерева. Для поручней лучше применить комбинацию дерева и металла. Для ступеней также используют, помимо дерева, металл, искусственный мрамор, стекло. Для стойки отлично подойдет металлическая труба. Ступеньки к ней крепятся на муфтах, болтах или сваркой, в зависимости от материала ступенек. Для центральной стойки применяют также кирпич, бетон, дерево. Главное, чтобы она выдержала нагрузку.
Следует соблюдать размеры лестницы, чтобы она была удобной и безопасной. Один из самых важных – расстояние между ступенькой, на которой стоит человек, и той, что у него над головой. Чтобы не задевать головой, оно должно быть 2 метра. По ширине лестница выбирается не меньше 90 см, при размерах более 1,5 м по краю потребуется установка косоура. Лестничный проем должен быть шире диаметра лестницы на 10 см с каждого края, чтобы не поцарапать руки, пользуясь перилами при выходе на второй этаж. Ниже приводим чертежи для расчета спиральной лестницы
Лучший тип винтовой лестницы – с металлической центральной опорой из трубы диаметром 50 мм. Вашему вниманию пошаговая инструкция по ее изготовлению:
- 1. Опору устанавливаем вертикально, проверяя отвесом и уровнем. К деревянному полу крепим болтами, применяя крепежные изделия, в бетонном заливаем. Крепление подобным способом обеспечит надежность всего изделия.
- 2. Берем еще одну трубу несколько большего диаметра, чтобы нарезать из нее гильзы. Их нарезаем перпендикулярно высотой 23–26 см. Гильзы должны находить на стойку плотно. Если не удалось подобрать для гильзы трубу нужного диаметра, можно вварить кольца для уплотнения.
- 3. Затем приступаем к изготовлению ступенек. Они должны быть одинаковыми. Чтобы добиться этого, делаем кондуктор из ДСП и трубы, равной по диаметру гильзе.
- 4. Укладываем профильную трубу в кондуктор и соединяем сваркой – вышло основание для площадки. Затем соединяем все основания с гильзами сваркой на одинаковом расстоянии от их края. Чтобы выдержать расстояние, используем кондуктор.
- 5. К нижней части основания со стороны переда привариваем кронштейн, равный по высоте расстоянию между соседними ступенями. Можно сделать и вварить подступенки, что несколько сложнее.
- 6. Нанизываем гильзы с металлическими площадками на стойку, разворачиваем веером. Привариваем кронштейн, идущий от верхней поступи, к нижней.
- 7. Свариваем между собой гильзы, устанавливаем перила с балясинами. Способ крепления зависит от материала, из которого они изготовлены. Возможно применение металла, дерева, пластика или их комбинации.
- 8. Собрав все элементы, зачищаем сварочные швы, всю конструкцию покрываем нитроэмалью. Деревянные части покрываем краской, если текстура богатая – бесцветным лаком или тонирующим средством.
Межэтажные лестницы для человека, имеющего элементарный опыт строительства, создать несложно, а удовольствие от результата будет большим.
obustroen.ru
схемы, чертежи, фото, цены, своими руками
Частные загородные дома современной постройки в основном имеют 2, а то и 3 этажа или хотя бы мансарду. Поэтому лестница здесь — обязательный атрибут.
5 основных требований
Многие компании выпускают готовые комплекты, из которых можно самостоятельно собрать лестницу. Среди предлагаемых вариантов непременно найдется идеально подходящий к интерьеру конкретного дома, но гораздо интересней создать лестницу на 2-й этаж своими руками.
Независимо от того, будет ли лестничная система элементом, объединяющим вокруг себя весь дизайн помещения, или же оставаться незаметной, неизменными остаются основные 5 требований:
- прочность;
- надежность;
- функциональность;
- удобство;
- полная гармония с интерьером дома.
Формы лестницы. Плюсы и минусы конструкций
В зависимости от формы лестницы бывают маршевыми — прямыми и поворотными или же винтовыми. Прямая конструкция самая простая в исполнении и надежная. Сделать ее своими руками сможет каждый, кто хотя бы немного знаком со столярным делом.
Поворотные — П или Г-образные выполняют с промежуточными площадками или забежными ступенями. Их минус в том, что ходить по ним менее удобно, зато места занимают меньше, чем первые. В изготовлении они более сложные.
Винтовая форма, имеющая компактные размеры, занимающая от 1,5 до 2 м², как нельзя лучше подходит для ограниченного пространства. Такие лестницы могут примыкать к стене или закрепляться на дополнительной вертикальной стойке, имеют привлекательный дизайн.
В этом варианте возможна как любая высота ступеней, так и любой уклон, главное, чтобы конструкция оставалась удобной и абсолютно безопасной. Основной минус: по такой лестнице не подымешь на второй этаж крупную мебель.

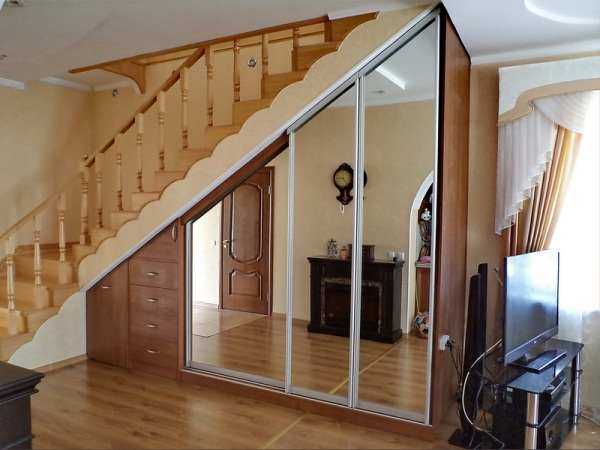

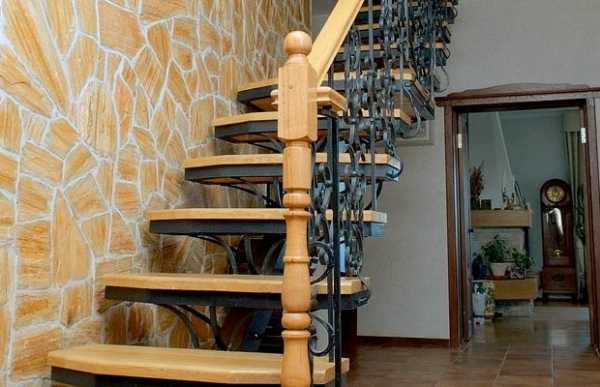

Прямая маршевая лестница отнимает у комнаты много полезной площади, но пространство под ней можно использовать рациональноСолидная поворотная 2-маршевая лестница с поворотными площадкамиВинтовая лестница, примыкающая к стене, имеет стильный вид, а занимает минимум местаК сведению: В пользу маршевых лестниц можно привести тот аргумент, что пространство под ними можно использовать для устройства гардеробной или кладовой.
Семь основных параметров удобной лестницы
Чтобы при подъеме на второй этаж не ощущать дискомфорта, а лестница не напоминала стремянку, при проектировании, следует учесть такие параметры:
- Угол наклона. По требованиям эргономики лестничный марш должен иметь наклон от 30 до 45 градусов. Уменьшение наклона приводит к увеличению площади, занимаемой лестницей, а увеличение делает конструкцию неудобной.
- Ширина. Наиболее комфортной в эксплуатации считается ширина в пределах 1 м.
- Глубина проступи. Оптимальный размер — 250-300 мм
- Высота подступенка. Если необходима его установка, то он не должен быть ниже 150 мм, но и не выше 200 мм.
- Число ступеней, определяемое, как частное от деления длины марша на высоту ступени. Последний параметр — это высота подступенка плюс толщина проступи.
- Длина пролета лестницы. Ее рассчитывают путем построения прямоугольного треугольника, гипотенуза которого соединяет точки между началом и концом лестничного марша. При известных ширине и высоте и с учетом требований к углу наклона, вычисления проводят по теореме Пифагора.
- Высота пролета. Оптимально она должна равняться 2 м.Такой высоты достаточно для того, чтобы человек смог перемещаться по лестнице не наклоняясь. При расчете учитывают расстояние между этажами и размер лестничного проема. Важно, чтобы этот параметр не уменьшался на всем протяжении лестничного марша.
Совет: если получается так, что в лестничном пролете помещается больше 18 ступенек, делайте промежуточные площадки.
Основные параметры лестницы, ведущей на 2-й этаж частного дома
Семь этапов изготовления маршевой лестницы для частного дома своими руками
После того как определены размеры лестницы, приступают к изготовлению ее деталей.В конструкции лестницы могут быть использованы 2 варианта балок: тетивы и косоуры. Первые поддерживают лестницу с 2 сторон, а вторые — осуществляют нижнюю поддержку ступеней.
Вся работа состоит из нескольких шагов:
- Изготовление 2-х одинаковых деревянных косоуров — несущей конструкции, имеющей вид бруска.Вверху и внизу которых делают пазы для крепления их к перекрытию и полу. Для их изготовления потребуется цельная сухая доска толщиной минимум 4 см. Идеально, если это древесина твердых пород.
- Выпиливание гребенки поверху косоура с использованием электролобзика для возможности установки ступенек.
- Шлифование выполненных элементов.
- Приготовление заготовок для ступеней из доски, имеющей ширину от 20 до 30 см. Впоследствии их шлифуют, убирают неровности, острые кромки
- Заготовка подступенков. Здесь пойдет более тонкая доска ( от 15 до 20 см), т.к. эта деталь не очень нагружена.При этом длина взятой доски равна ширине лестницы, а ширина — высоте ступени.
- Покупка или заказ перил и балясин. Дома эти элементы сделать можно, но достичь требуемого качества можно только тогда, когда вы обладаете достаточным опытом. Так что, учитывая их значение для оформления интерьера, лучше приобретите готовые.
В продаже имеется большой ассортимент перил и балясин. Всегда можно подобрать детали соответствующие вашему интерьеруСовет: тщательно выбирайте дерево. На высокое качество указывает чистый цвет, отсутствие трещин, деформаций, сероватых участков. Если доска слишком тяжелая, то это говорит о высокой влажности древесины.
Маршевая лестница с тетивами
Пошаговое руководство по установке лестницы в частном доме
Сборка и установка лестницы состоит из нескольких последовательных шагов:
- Начинается все с монтажа косоуров. Для этого в нижней части пролета их фиксируют жестко к полу с использованием опорного бруса. Верхнюю часть косоура крепят к перекрытию. Если балка деревянная, то косоуры просто врубают в нее, сделав предварительно монтажные пропилы, или устанавливают специальные металлические упоры, а затем прикрепляют к ним косоуры посредством анкерных болтов.
- Монтаж ступеней. Начинают его снизу. Так как на косоурах уже есть готовая гребенка, то процесс этот не отличается сложностью. На вырезы наносят клей и прикладывают подступенки, выравнивают их края и закрепляют шурупами. Сверху монтируют проступи, крепят их к косоурам и подступенкам.
- Установка балясин. Чтобы соблюдался определенный уровень, сначала устанавливают 2 опорных элемента — верхний и нижний, натягивают между ними шнур и по нему монтируют все декоративные балясины. Крепление осуществляют посредством саморезов или шурупов. Впоследствии крепеж маскируют заглушками или специальной затиркой.
- Закрепление перил на балясинах. Делают это, используя саморезы, которые вкручивают с нижней стороны.
Окончательная отделка. Лестницу в сборе шлифуют, покрывают грунтовкой и лаком или краской. При этом слои наносятся раза 2-3 с перерывами на высыхание.
Варианты косоуров: с запилом и безЛестница на этапе установки подступенокТехнология крепления балясинСовет: чтобы лестница не скрипела из-за трения деревянных деталей друг о друга, вырежьте тонкие ленты из полимера и используйте их в виде прокладок.
5 этапов изготовления винтовой лестницы своими руками
Монтаж винтовой лестницы своими руками — процесс более сложный, зато такая конструкция впишется там, где для установки маршевой лестницы просто не хватит места.
Более приемлемым для выполнения своими руками является вариант, когда ступени, имеющие форму треугольника или трапеции, надеты на центральную стойку. Чтобы изготовить такую лестницу необходимо пройти следующие этапы:
- Расчет. Без него задуманное не удастся осуществить.
- Установка опоры с предварительно приваренной к ней пятой на постоянное место и закрепление ее к полу.Здесь можно использовать любую толстостенную трубу с диаметром минимум 50 мм. Длину следует брать с запасом, чтобы хватило на заделку концов.
- Поочередное нанизывание ступенек и разделяющих их цилиндрических вставок на опору.Ступеньки лучше делать из массива, но можно использовать и клееную древесину.
- Закрепление верхней ступени к перекрытию.
- Прикручивание балясин и перил. При этом балясину, устанавливаемую непосредственно на пол, делают чуть длиннее, увеличивая, таким образом, ее прочность.
Схемы и чертежи винтовой лестницы
Безопасной является винтовая лестница, параметры которой соответствуют условию: 2 h + h2 = 60..65 см, где h — это высота подступенка, а h2 – обозначает глубину проступи. При нарушении этого равновесия, нога может соскальзывать со ступенек.
Схемы разных типов винтовой лестницыСхема винтовой лестницы с закреплением ступенек на центральную опоруСхематическое изображение винтовой лестницыЧертеж деревянной и металлической винтовой лестницыЦены на лестницы для частного дома
Металлическая лестница прямая «Элегант». Цена 47 761 р.Лестница с поворотными площадками из серии «Престиж». Цена 46 761 р.Разворотная лестница на 2-й этаж из серии «Престиж». Цена 47 972 р.Лестница из серии «Соло». Изготавливается на заказ. Цена от 74 452 р.Серия «Соло». Можно делать заказ. Цена от 74 623 р.Фото лестниц, выполненных в разных стилях
Лестница в классическом стилеЛестница в стиле винтаж с характерными искусственно состаренными поверхностямиСтиль хай-тек: стекло, мрамор, металлСтиль прованс: лестница изготовлена полностью из натуральных материаловСтиль лофт: удачное сочетание старого и новогоЛестница в американском стиле предполагает использование дорогих натуральных материаловВозведение лестницы — дело увлекательное, творческое. Все сложности, возникающие в процессе, можно преодолеть, было бы желание. А красивая лестница, выполненная своими руками, украсит интерьер.
lestnicyprofi.ru
0 thoughts on “Лестница в доме на второй этаж размеры и схемы – Какой длины должна быть лестница на второй этаж в частном доме, коттедже, стандартные, оптимальные, минимальные размеры, ширина ступени, строительство лестничных маршей, размеры пролетов, размещение парадной лестницы на 2 этаж в доме – какая лучше: винтовая, воздушная.”
