Металлическая лестница на второй этаж своими руками в частном доме

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

• В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
• Нормальная высота ступенек является 160 — 180 миллиметров.
• Минимально допустимая глубина ступеней составляет 270 миллиметров.
• Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
• Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
• Лестницы изготавливают кованными и сварными.

Лестницы  существуют следующих типов:

• На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
• На тетиве.

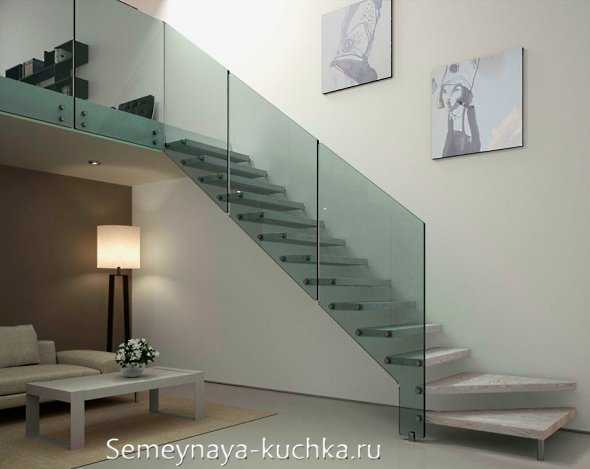

• На больцах.
• Винтовые.

Существуют лестницы:

• одномаршевые и двухпролётные;
• прямые и с поворотом.

 Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

1. сварочный аппарат;
2. лестница;
3. болгарка;
4. маска для сварки, рукавицы и специальные очки;
5. дрель со свёрлами по металлу;
6. шлифовальные диски;
7. устойчивый стол из металла;
8. тиски;
9. струбцина;
10. карандаш;
11. рулетка и угольник;

Материалы:

1. Грунтовка;
2. Уайт — спирит;
3. Краска по металлу
4. Так же для двух косоуров используют квадратную трубу из профиля.
5. Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
6. Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

• Резка заготовок;
• Изготовление кобылок, то есть узлов для присоединения ступеней;
• Сваривание опорных уголков;
• Монтаж косоуров;
• Приваривание ступеней и перил;
• Шлифовка;
• Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

 Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную  перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

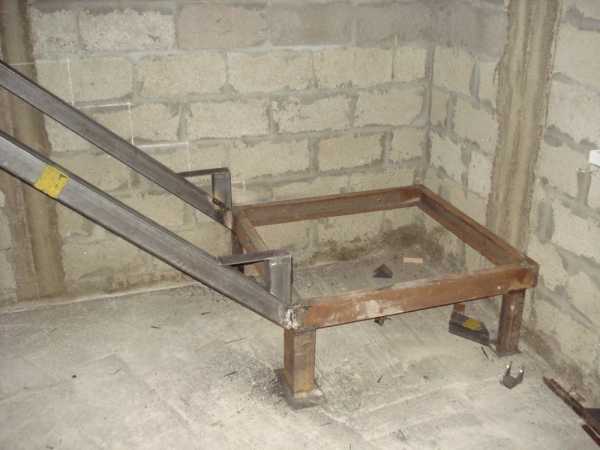

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

 Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

1. Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
2. Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
3. Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
4. Ступени из дерева монтируют после того как краска окончательно высохнет.
5. Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
6. Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
7. Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
8. Главным фактором выбора лестницы из металла является экономия средств.
9. Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

• высота и ширина ступени;
• уклон;
• размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

• прочность;
• разнообразие форм и их сочетаний;
• возможность комбинирования с другими материалами;
• долговечность;
• небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

• Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
• Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
• Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
• Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

• Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
• Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
• Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
• Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
• Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
5. Лестницы могут быть как простой схемы, так и замысловатой.
6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

• Мерить высоту обязательно под требуемым наклоном;
• Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

1. Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.

Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.

Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.

Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.

Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

lestnica-mpl.ru

Металлические лестницы на второй этаж — 44 фото-идеи для дома.

Добрый день. Сегодня мы будем восходить к красоте. Двигаться по ступенькам прекрасного. Скользить по перилам будущего. И цепляться за балясины невидимого… Короче – долой интригу!

Мы будем говорить о металлических лестницах для частного дома – воздушных, невесомых, парящих в воздухе – и о том, как они чудесно преображают интерьер.

Лестницы на второй этаж дома – это не всегда громоздкие сооружения из массива дерева, со скрипучими ступеньками и широченными перилами.

Межэтажные лестницы могут быть выполнены из металла – и тогда они уже не давят своей массивностью, не перегружают помещение – а лишь возносят нас быстро и невесомо на новые уровни нашего домашнего счастья.

Выбор типа конструкции и дизайнерских решений в лестницах для дома настолько широк – что я решила специально для вас СОЗДАТЬ ЭТУ СТАТЬЮ, помогающую вам определиться с типом лестницы для вашего дома.

В этой статье вы увидите самые разные конструкции лестничных маршей и пролетов. Это будут

• компактные винтовые лестницы на второй этаж (закрученные спиралькой)
• прямые лестницы и с поворотом (которые не занимают много места)
• лестницы на консуорах и консолях (вы узнаете чем они отличаются – и выберете свой тип)

Вы узнаете какие именно конструкции из металла вы можете заказать – в качестве лестницы на второй этаж частного дома, на чердак, в подвал, пожарные эвакуационные лестницы, уличные лестницы в виде крыльца.

Итак, давайте разбираться подробно и конкретно.

Премущества металлических лестниц – перед деревянными.

ЛЕСТНИЦЫ ИЗ МЕТАЛЛА — это самые надежные лестничные конструкции. Широкие возможности дизайна позволяют таким лестницам еще быть по-настоящему красивыми (и даже шикарными), радикально преображая интерьер дома.

Металл – это единственная возможность сочетать ЛЕГКОСТЬ и НАДЕЖНОСТЬ.

Деревянные лестницы для дома  всегда требуют массивных брусьев, балок крупного сечения и дополнительного пространства в комнате. Дерево – это материал, который дышит, движется – то впитывая влагу, то усыхая – и постоянно изменяется.

Со временем это приводит к расшатыванию конструкции и появлению скрипящих и прогибающихся ступеней. С металлической лестницей – этого не произойдет никогда. Десятки лет она будет неизменно прочной и надежной.

Деревянные громоздкие лестницы съедают пространство. Тогда как тонкие пластины из металла, изящные перила и прозрачные ограждения СОХРАНЯЮТ ВОЗДУХ И СВЕТ  в помещении.



А если вам нравится мягкий живой цвет дерева, то металлические ступени лестницы по желанию можно попросить покрасить полимерной краской древесных оттенков.

На фото ниже вы видите металлические ступени бежевого цвета  (под оттенок светлого дерева)…

Можно придать стальным ступенькам насыщенный коричневый цвет (под темное дерево).

Изготовление лестниц всегда начинается с оценки основного дизайна помещения и разработки частного проекта под этот конкретный дом.

Еще одно немаловажное преимущество металлических лестниц на второй этаж – это возможность создать повышенный уровень безопасности ступенек и пролетов.

ТОЛЬКО в металлической лестнице вы можете сделать уникальные ступени с  РИФЛЕНОЙ защитой от скольжения. Это сделает вашу межэтажную лестницу совершенно безопасной и для маленьких детей и для подвыпивших гостей.

Лестница – которая одновременно НАДЕЖНАЯ и НЕГРОМОЗДКАЯ – это идеальное решение для современного домашнего интерьера.



Причем межэтажная лестница из металла не обязательно предполагает интерьер в холодном стиле ХАЙТЕК.

Такие конструкции (как прямые так и поворотные) лаконичны и универсальны. И поэтому  лестницы из холодного металла могут легко вписаться и в домашний интерьер, полный уюта и тепла и сочных красок.

Многие компании-производители предоставляют  возможность ПОКРАСКИ металллоизделия в широкий диапазон цвета. Это поможет воплотить в реальность любое дизайнерского решение самого смелого оттенка.

Вы можете заказать лестницу в частный дом под интерьер любого стиля.

Мы может сделать простые строгие формы межэтажной лестницы… или придать лестнице для дома или крыльца эстетичный и утонченный дизайн с элементами ковки.

Металлические наружные лестницы – крыльцо, подъем на высокую террасу.

Лестницы из металла могут быть входными, ведущими на крыльцо или террасу.



Наружная высокая лестница может вести на мансарду второго этажа.



Металлические лестницы для административных зданий.

Вы можете заказать прочные и долговечные лестницы из металла для офисов, административных и производственных помещений, ресторанов.

Немножко влюбились в идею металлического воплощения… А теперь давайте поговорим о ТРЕХ основных типах таких ступенчатых конструкций.

ВИДЫ ЛЕСТНИЦ по типам их конструкции.

Лестницы на КОСОУРАХ – легкие и воздушные.

Косоур– это коленчатый каркас,  который перекидывается от пола нижнего этажа —  до края верхнего этажа. На надежной стальной косоурной конструкции крепятся ступени.  Такая сверхпрочная конструкция имеет практически неограниченный срок  эксплуатации.

Ниже вы видите лестницу с одним косоуром (он идет по центру лестничных маршей)

Также  металлическая лестница может быть на двух косоурах – по краям ступенечных маршей.

На фото ниже вы видите межэтажную лестницу на двух косоурах. Один косоур идет вдоль стены – второй по наружному краю ступенек.



Такие косоурные конструкции лестниц для дома довольно быстро изготавливаются (индивидуально под все изгибы и вашего помещения) и сам процесс монтажа происходит довольно быстро. А служит такая лестница верой и правдой несколько десятилетий (хватит на правнуков и их внуков).

Вот на фото ниже мы видим два вида косоурных каркаса межэтажной лестницы — простой плоскостной косоур-гармошка  и более массивный прямой каркас лестницы с приваренными рамами будущих ступеней.



КОНСОЛЬНАЯ ЛЕСТНИЦА – парящие ступени.

Сегодня дизайнеры стремятся разгрузить каждый квадратный метр жилой площади. Консольная лестница – отвечает их стремлению упростить пространство. Застывшие в воздухе ступени – отличное дизайнерское решение в стиле минимализма.



Несмотря на видимую хрупкость такие лестничные конструкции для второго этажа ОЧЕНЬ ПРОЧНЫЕ И АБСОЛЮТНО НАДЕЖНЫЕ… В этом не остается сомнений, когда видишь как именно идет монтаж такой лестницы.

Ограждение на таких «парящих» лестницах может быть выполнено из стекла…

… или вовсе отсутствовать.

Точный инженерный расчет нагрузки соблюдает общее правило для таких межэтажных консольных лестниц — каждая ступень должна выдерживать до 150 кг веса в самой крайней (удаленной от стены) точке.

КОМБИНИРОВАННАЯ ЛЕСТНИЦА – косоурный каркас + консоли.

Вы можете выбрать для своего дома КОМБИНИРОВАННЫЙ каркас лестницы – когда нагрузка распределяется между консольным креплением ступеней и дополнительной поддержкой в виде косоура.

Пример такой комбинированной лестницы на второй этаж мы видим на фотографии ниже  — висячие ступени зависли в воздухе (как в консольных конструкциях), но имеют дополнительное основание в виде установленного вдоль стены металлического косоура.



ВИНТОВАЯ ЛЕСТНИЦА из металла.

Винтовая металлическая лестница имеет радиальную форму конструкции – когда ступени размещаются СПИРАЛЬНО вокруг центрального столба опоры. Выполненные из металла такие лестницы на второй этаж очень надежны. Даже сделанные по одному и тому же проекту, они могут выглядеть совершенно по-разному, благодаря разным способам декоративной покраски.

Винтовые лестницы идеально и лаконично вписываются в любой дизайн помещения.

Они могут служить межэтажной лестницей для частного дома.



Или они могут быть установлены в многоуровневых помещениях, оборудованных под офис.



Так же такие лестницы заказывают в качестве наружных уличных конструкций для подъема на террасы и открытые мансарды.

В настоящее время на рынке существует довольно много компаний делающих такие лестницы на заказ. Наработанный опыт, профессиональное оборудование и проектно-инженерные возможности позволяют воплотить в реальность любую лестничную мечту для вашего дома.

Входная лестница на крыльцо, наружная лестница на высокую террасу  или красивая лестница на второй этаж частного дома – каждый проект это индивидуально разработанное решение, с учетом даже самых мелких пожеланий клиента.

 Ольга Клишевская, специально для сайта «Семейная Кучка»

Читайте НОВЫЕ статьи на нашем сайте:

на Ваш сайт.

semeynaya-kuchka.ru

Лестницы из металла своими руками

Металл прекрасно подходит для сборки разнообразных лестничных конструкций. На фоне других существующих материалов он отличается хорошими показателями продолжительности срока службы, надежности и несущей способности.

Лестницы из металла своими руками

Из рассматриваемого материала можно изготавливать как малогабаритные лестничные конструкции с небольшим весом, так и основательные лестницы любого уровня сложности и конфигурации. Правильно собранная лестница из металла способна органично вписаться почти в любой интерьер. Такая конструкция будет уместна и внутри комнаты, и за его пределами.

Винтовая лестница из металла

Дополнительное преимущество – обыкновенную металлическую лестницу можно собрать собственными руками. Для этого достаточно изучить приведенные далее рекомендации и сделать все в соответствии с инструкцией.

Железная лестница

Содержание пошаговой инструкции:

Классификация металлических лестниц

По конструктивным свойствам внутренние и наружные металлические лестницы не имеют существенных отличий от своих деревянных и бетонных аналогов. Перед началом работы нужно обязательно подготовить проект лестницы и выбрать самую рациональную форму изделия.

Металлическая лестница

В соответствии с методом изготовления металлические лестницы подразделяются на сварные и кованые варианты. Мастерство ковки, конечно же, быстро освоить не получится, а вот для изготовления простой сварной лестницы достаточно хорошей теоретической базы и пары практических уроков. Однако для начала нужно подобрать оптимальный вариант будущей конструкции.

Металлическая лестница

Типы лестничных конструкций

Среди наиболее популярных самодельных лестниц нужно выделить:

• лестницы с косоурами. В данном случае ступени фиксируются на своего рода металлических хребтах;

  Лестница на косоурах

• лестницы на больцах. Бескаркасная система. Ступени крепятся к несущей стене. Для крепления используются специально предназначенные для этого болты;

  Лестница на больцах с прямым маршем

• лестницы на балках. В данном случае основа конструкции представлена тетивами. Между ними закрепляются подступенки и проступи либо же только проступи;

  Лестницы на балках

• лестницы винтового типа. Конструкция имеет спиральный вид и крепится к несущей центральной опоре;

  Металлическая винтовая лестница

• лестницы сборного типа. Собираются из готовых модулей. Процесс сборки предельно прост.

  Модульная лестница

Вне зависимости от типа лестницы, ее можно опирать исключительно на перекрытие. Чтобы дополнительно повысить общую надежность конструкции под площадками лестничной конструкции можно разместить дополнительные опорные элементы.

Также вы можете закрепить площадки консолями, а стойки незаметно разместить в пространстве стены.

Нередко для размещения лестницы возводится отдельная несущая перегородка из кирпича либо бетона.

В этом моменте вам предстоит разобраться самостоятельно, ориентируясь на личные предпочтения и полученные выше рекомендации.

Варианты комбинирования

Металл можно сочетать практически с любыми отделочными материалами. Он замечательно гармонирует со стеклом, разнообразным камнем, бетоном, а также древесиной и кирпичом.

Лестница из металла и дерева

Самодельную лестницу из металла можно оборудовать любым видом ограждения: как обыкновенными вертикальными стойками, так и необычными экранами из перфорированной стали и стекла, резными изделиями, элементами ручной ковки, прокидами и т.д.

Сплошные стеклянные перила

Элементы ограждения можно крепить с использованием болтов либо же сварки к торцу ступеньки, также их устанавливать непосредственно на ступеньки.

Кованые перила

В соответствии с личными предпочтениями владельца, эксплуатационной спецификой и особенностями стилистики, несущую часть металлической конструкции можно дополнить ступеньками из рифленого металла, арматурной стали, бетона, керамогранита и множества других материалов.

Ступени из керамогранита

В частных домах наиболее органично смотрятся металлические лестницы с деревянными ступеньками. Вне дома лестница может состоять полностью из металла. Внутри же каркас желательно обшить другим, более приятным и привычным материалом.

Металлические лестницы с деревянными ступеньками

На ступени лестницы можно уложить облицовочную керамику, прочный ламинат, ковролин и другие износоустойчивые материалы.

Лестница с ковролином

Руководство по сборке самодельной маршевой лестницы

В самостоятельной сборке металлической лестницы нет ничего сверхсложного. От вас требуется лишь во всем следовать инструкции и основательно продумывать каждое свое дальнейшее действие.

Подготовка

Перед началом работы подготовьте все необходимые для этого приспособления. Прежде всего, вам понадобится аппарат для сварки. Новички быстрее всего осваивают аппараты инверторного типа – они наиболее просты в обращении. При соответствующем опыте работы, можете использовать любой другой аппарат, подходящий для сварки используемого вами металла.

Сварочный аппарат DWM 161

Также подготовьте механическую пилу, болгарку и наждачный круг. Если вы будете делать деревянные ступени, дополнительно подготовьте струбцины, электродрель с набором сверл, саморезы, циркулярную пилу.

Предварительно подготовьте проект будущей лестницы. Можете сделать его самостоятельно, заказать в специализированной компании либо же найти подходящие чертежи в открытых источниках. Таких источников довольно много, так что вы сможете безо всяких проблем подобрать вариант лестницы, оптимально подходящий конкретно для вашей ситуации.

Схема устройства простой металлической лестницы: 1 Швеллер. 2 Рифленые металлические ступени. 3 Стальные кобылки. 4 Места сварки. 5 Кронштейны крепления ступеней.

По проекту вы сможете рассчитать необходимое количество арматурной стали, листового металла, труб, металлопрофиля и прочих используемых материалов.

Схема лестницы

Угол наклона и размер ступеней

Перед началом работы настоятельно рекомендуется потренироваться в сварке сторонних металлических заготовок. Приступайте к чистовой работе лишь после освоения основных приемов выполнения сварки.

Простейшая лестница

Простейшая лестница

В основе простейшей металлической лестницы будет лежать поставленный на ребро швеллер размерами 8-10. Если вы планируете выполнять финишную обшивку лестницы, подготовьте для этого предпочитаемый материал, к примеру, деревянные доски либо листовой металл.

Ступени наружной лестницы лучше всего обшивать рифлеными металлическими листами либо другим нескользящим материалом.

Ограждения будут изготавливаться из угловой стали. Для создания опор под проступи подготовьте арматуру.

Первый шаг. Нарежьте арматуру на кобылки. Это специальные опорные приспособления, размещаемые на балке. Размеры и необходимое количество кобылок подбирайте в соответствии с условиями проектной документации для вашей лестницы.

Второй шаг. К стороне кобылки, на которой в дальнейшем будет «лежать» ступенька, приварите крепежные кронштейны.

Сборка лестницы из металла

Третий шаг. Приварите кобылки к установленному на ребро швеллеру. В этом вам поможет предварительно подготовленная разметка, выполненная в соответствии с проектной документацией.

Сборка лестницы из металла

Приложите второй швеллер к подготовленному швеллеру-балке с закрепленными на нем кобылками и поправьте разметку при обнаружении отклонений.

Для самостоятельной сборки обыкновенной лестницы с метровой шириной хватит пары косоуров либо тетивы. Если лестница будет иметь более внушительные габариты, оснастите ее тремя или большим количеством опорных балок.

Четвертый шаг. Соберите все элементы самодельной металлической лестницы в единую конструкцию при помощи сварки.

Сборка лестницы из металла

Пятый шаг. Обработайте металл грунтовкой, а после ее высыхания – специальным антикоррозионным составом.

В завершение останется установить собранную лестницу на опоры. Функции опоры могут выполнять стойки, качественно сваренные из швеллера, а также металлические уголки, прикрепленные к опорным балкам при помощи сварки.

При желании можете отдать предпочтение более сложной конструкции металлической лестницы с тетивой, вырезанной из толстого листового металла. Режьте в соответствии с проектом, максимально точно и аккуратно. В остальном же порядок сборки лестницы не будет иметь отличий от сборки вышерассмотренного варианта конструкции.

После сборки и установки конструкции приступайте к обшивке ступенек.

Обшивка ступеней

Для отделки ступеней металлической лестницы могут использоваться разнообразные материалы. В домашнем хозяйстве такая отделка наиболее часто выполняется с применением деревянных накладок.

Подготовка к облицовке

Первый шаг. Разметьте на металлических ступеньках места размещения будущих отверстий под болты либо же саморезы с шагом в 150 мм. Расстояние между торцевыми краями ступеней и крепежными отверстиями должно быть не менее 20 мм.

Установка ступеней и подступенок

Второй шаг. Прикрепите к проступям фанерную подложку. Фиксацию элемента выполняйте с использованием специального клеевого состава, обычно продаваемого с отметкой «с эффектом заполнения». Такой клей примечателен тем, что он не сминается после затвердения. Помимо этого, заполняющий клеевой состав позволяет устранить различные мелкие недостатки, неизбежно появляющиеся даже при наиболее высококачественной сварке.

Установка ступеней и подступенок

Использовать для фиксации подложки простую монтажную пену запрещается – этот материал не имеет необходимой стойкости к смятию и очень быстро деформируется под воздействием механических нагрузок.

Третий шаг. Зафиксируйте деревянную накладку на проступи при помощи пары струбцин, а затем окончательно закрепите ее через предварительно подготовленные крепежные отверстия. В случае использования саморезов, размещайте их снизу в подтай. Если же крепление осуществляется болтами, фиксируйте открыто.

Установка балясин

Выполните обшивку всех ступеней по приведенной выше схеме.

Таким образом, в самостоятельной сборке простейшей металлической лестницы нет ничего сложного. Изучив основные положения инструкции и узнав дополнительные нюансы, вы сможете справиться со всеми мероприятиями своими руками. Совершенствуйте навыки, и уже очень скоро вы сможете собирать более сложные и эстетически привлекательные лестничные конструкции любых размеров, типов и конфигураций.

Удачной работы!

Видео – Лестницы из металла своими руками

svoimi-rykami.ru

Металлические лестницы для частного дома



Металл — прочный и весьма функциональный материал широко применяемый в строительстве. Не удивительно, что лестницы из него пользуются немалой популярностью, как для внутреннего, так и для наружного применения. Давайте рассмотрим многочисленные особенности лестниц из металла.

Металлические конструкции для частного дома

Металлические лестницы – неотъемлемый атрибут частного дома. Трудно представить современные коттеджи без лестничных конструкций. Даже одноэтажное жилище оснащено подъемом на чердак или крыльцом. Металлическая междуэтажная лестница отличается эргономичностью, долговечностью, прочностью, простотой сборки и многообразием дизайнерских находок. Виды металлических лестниц зависят от метода сборки и особенностей конструкции.

Виды металлических конструкций

1. Модульная. Универсальность элементов и разнообразие стилей позволяет легко вписаться в любой интерьер от классики до модерна. Такую лестницу можно собрать своими руками за считанные часы.

Модульная лестница

2. Винтовая. Изысканное спиральное строение применяется в помещениях с небольшой площадью. Дизайн лестницы может принимать и квадратную и круглую форму. Отличается невысокой стоимостью.

Винтовая лестница

3. Маршевая. Самая простая в проектировании лестница, оснащена площадкой и маршем. Легко размещается как в большом, так и в малогабаритном помещении. Эргономично вписывается даже в самый искушенный интерьер и принимает различные формы. Самый безопасный тип конструкций.

Маршевая лестница

4. Комбинированная. Отличается индивидуальными уникальными параметрами, изготавливается на заказ.

Комбинированная лестница со стеклянными ступенями

Лестница из металла запросто изготавливается своими руками: определившись с типом конструкции, необходимо рассчитать высоту и размер ступенек и подступенков. Все типы конструкций оснащены перекрытием, маршем, площадкой и опорой. Железные лестницы требуют неукоснительного соблюдения требований безопасности, во избежание несчастных случаев:

• Световое оснащение.
• Нагрузка до 200 килограмм.
• Минимальная ширина марша 80 сантиметров.
• Между ступенями важно соблюдать расстояние в размере 19 сантиметров, глубина – 18 сантиметров.
• Лестницы из металла располагаются под уклоном 38 градусов (не меньше).
• Поручни и ограждения должны быть прочными и безопасными.
• Отделочный материал не должен быть скользким и непрочным, должна обеспечивать надежность конструкции.

Дом, более двух этажей, необходимо обеспечить общими пролетами с доступом на чердак.

При выборе необходимой модели лестницы, следует различать внутренние и наружные формы. Междуэтажные лестницы должны соответствовать интерьерным решениям и чаще всего располагаются в углу. Их можно легко скомбинировать со встроенной мебелью.

Важно учитывать, что проем для входа на верхний этаж должен быть приемлемой ширины, а нижними ступенями обеспечиваться беспрепятственный спуск.

Ко внешним конструкциям относятся крыльцо и вынесенные за пределы трапы для верхних этажей или чердака. Парадный вход может быть простейшей конструкцией и представлен как металлическая лестница.

Идея!

Парадными ступенями можно украсить крыльцо частного дома.

Наружные лестницы из металла применяются в том случае, когда межуровневое пространство полностью изолировано друг от друга (различные владельцы). Также, во избежание уменьшения полезной площади внутри дома, лестничная сборная конструкция может быть вынесена за пределы помещения.

Наружные лестницы производят из металла. Они покрываются антикоррозийным покрытием. Ступени изготавливают из арматурных прутьев или перфорированной стали. Поручни оснащаются перилами из дерева.

Металлические межуровневые лестницы разделяют по типу конструкций опорных элементов:

• на косоурах;
• на тетивах;
• на больцах;
• спиралевидные или винтовые.

Спиралевидные сборные конструкции сложны в исполнении и проектировании, поэтому реже встречаются. Железные междуэтажные лестницы легко могут быть смонтированы в любых помещениях от производственных монстров до дачных построек.

Межуровневая лестница на косоурарах

Межуровневая лестница на тетивах

Межуровневая лестница на тетивах между этажами

Лестница на второй этаж

Особенности металлоконструкций

Лестницы, изготовленные на металлическом каркасе, обладают особыми качествами установки и надежными свойствами.

• Повышенная прочность. Металл – очень твердый материал, который сложно деформировать.
• Дизайнерские вариации. Инновационная обработка и производство позволяют изгибать металл, придавая ему различные элегантные или, напротив, причудливые формы.
• Общедоступность материалов. В линейке строительных материалов широко представлен ассортимент из комплектующих лестницы. Также, можно использовать оставшиеся от строительства дома материалы (арматуру, трубы).
• Износостойкость. Не стирается, не калечится, не трескается.
• Долговечность. Может прослужить более 20 лет.
• Влагостойкость. Антикоррозийные покрытия надежно защищают металл от влаги.

Лестница из металла может иметь и недостатки, которые возникают вследствие неправильного монтажа и крепления конструкции. Дополнительно рекомендуется использовать отделочные материалы при оборудовании трапа из дерева или краску.

Основными материалами при изготовлении лестницы на металлическом каркасе являются:

• Чугун – сверхпрочный, но тяжелый материал, требующий дополнение декоративными элементами.
• Железо – сверхпрочный, общедоступный материал, требующий дополнительной антикоррозийной обработки.
• Нержавеющая сталь – легкий влагостойкий материал, наиболее применяемый в современном дизайне лестниц.

Также могут применяться такие материалы, как латунь, медь и бронза. Отделочные материалы могут быть деревянными или МДФ.

Железная лестница, производится из следующих материалов:

• профильные или круглые трубы;
• П-образный швеллер;
• Г-образный уголок;
• цельно-листовое железо, необходимой для производства толщины;
• решетка или арматура.

Советы по выбору:

• Железная межуровневая лестница, которая будет подходить по ценовым показателям и эргономическим составляющим является тем самым исключительным вариантом в вашем доме. Выбирая лестницу, следует помнить рекомендации по монтажу, особенностям конструкций и материалам, из которых произведен трап.
• Независимо от модели конструкции, важно обращать внимание на степень сложности монтажа, модульность изделия. Возможность конструкции сочетаться с интерьером дома. Возможность оборудовать кладовку или шкаф под лестницей, которые никогда не помешают.

Разновидности ступеней

Металлические межуровневые лестницы могут быть оснащены самыми разнообразными видами ступенек. Наружные трапы чаще всего облицованы следующими материалами:

• перевернутые уголки;
• сетка-решетка;
• арматура;
• перфорированные листы металла.

Металлическая внутри уровневая лестница может декорироваться ступеньками из дерева или ударопрочного стекла. Кованые сооружения украшаются ажурными проступями и перилами.

Самым эргономичным и эстетичным материалом при облицовке конструкции являются элементы из дерева. Такие ступеньки предотвращают падение, выглядят красиво стильно и аккуратно.

Виды металлических межуровневых лестниц

Лестница маршевая из металла наиболее часто встречается в частном доме. Они разделяются на подвиды по своей конструкции.

1. На косоурах. Самый распространенный вид трапа. Просто вписать в любой интерьер, возможность вписать в небольшую комнату. Могут быть изготовлены без подступеней. Ступени крепятся при помощи балок. Разновидность конфигурации позволяет делать уникальные лестницы по индивидуальному заказу. Можно выделить следующие косоуры:

• ломанные;
• прямые;
• винтовые.

2. На тетивах. Преимущественно подходят для классического и современного интерьера. Дорогие в производстве, но удивительно привлекательные в плане архитектуры. Сложные удобные сборные конструкции позволяют возводить подобные трапы не только в доме, но и в музеях или ресторанах. Они могут быть бетонными, деревянными и металлическими.

3. На больцах. Лестница из нержавеющего металла, но также может быть произведена из дерева или закаленного стекла. Ступени соединяются специальными крепежными болтами. Невесомая сборная конструкция выдерживает вес до 200 килограмм. При необходимости, легко можно заменить поврежденный сегмент.

4. Винтовая лестница. Наиболее подходят для небольших комнат или квартир. Очень популярны. Хорошо экономят площадь помещений. Собираются из стоек, поручней и ступенек.

Металлическая лестница на ломаных косоурах

Металлическая лестница на прямых косоурах

Металлическая лестница на винтовых косоурах

Уникальность установки в том, что с одной стороны ступенька крепится к стене, а с другой к единой стойке.

Производят из дерева и металла. Они могут принимать:

• квадратную форму;
• восьмиугольную конфигурацию;
• круглый вид.

Какой стиль выбрать?

Как ни странно, выбирать следует тот стиль, в котором выдержан стиль помещения и самым лучшим способом вписывается в интерьер комнаты. Металлические лестницы могут быть разнообразными по стилю:

• классические;
• винтажные;
• модерн;
• хай-тек;
• прованс;
• американские;
• лофт.

По запросу клиента можно украсить конструкцию росписью или кованными элементами, которые выделят и подчеркнут основной стиль дома.

Винтажная металлическая лестница

Металлическая лестница в стиле хай-тек

Металлическая лестница в стиле модерн

Металлическая лестница в стиле прованс

Металлическая лестница в стиле лофт

Предназначение крыльца

Крыльцо в доме – необходимость, которая предостерегает помещение от излишней влаги, грязи, и сглаживает разница в уровнях дворовых построек. Крыльцо может служить еще и великолепным декоративным элементом. При полном соответствии общему экстерьеру. Можно выделить 3 основных требования:

• расстояние от порога должно быть в пределах 20 сантиметров;
• иметь 3 ступени;
• площадка должна позволять свободно двигаться входной двери.

Крыльцо можно построить из металла, дерева и бетона. Эти три материала можно легко сочетать друг с другом. Ступеньки чаще делают бетонными, облицовывая диким камнем или декоративной уличной плиткой. Поручни из металла с деревянными перилами.

Очень красиво и дорого смотрится кованое крыльцо дома. Эта конструкция придает строению аристократизм и фундаментализм.

Бетонное крыльцо — самый распространенный вариант. Обычно, закладывается одновременно со строительством фундамента дома.

Металлическая лестница надежна, долговечна и эргономична. Качественно смонтированная конструкция выдерживает большие нагрузки, чем из дерева. Легко и лаконично вписывается в разнообразный интерьер дома. Сборные конструкции позволяют их монтировать самостоятельно. Разновидность креплений визуально облегчает конструкцию. Можно сочетать с различными элементами декора. Среди такого количества положительных моментов можно все же выделить недостаток, который заключается в дополнительной обработке металла антикоррозийным покрытием.

Как сделать металлический каркас для лестницы

---

---

lestnitsygid.ru

Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.



Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

• Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.

• Маска сварщика, защитные очки и рукавицы.
• Болгарку с отрезными дисками 125х1,6 мм.
• Шлифовальные диски диаметром 125 мм.
• Дрель и сверла по металлу.
• Устойчивый металлический стол.
• Струбцина с высотой регулировки 0-800 мм.
• Тиски.
• Грунтовка,
• Уайт-спирит.
• Краска по металлу.
• Рулетка и угольник.
• Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

• Резка заготовок.
• Изготовление кобылок (узлов для крепления ступеней).
• Сварка опорных уголков.
• Монтаж косоуров.
• Приваривание ступеней и ограждения.
• Шлифовка.
• Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами.  Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

bouw.ru

Лестницы на второй этаж на металлическом каркасе

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Все большей популярностью у владельцев двухэтажных коттеджей пользуются лестницы на второй этаж на металлическом каркасе. Благодаря достижениям современных технологий и развитию дизайнерских решений, такие конструкции способны объединить различные материалы. В большинстве случаев — это комбинации из дерева и металла. Но все чаще в конфигурации лестниц на металлическом каркасе уживаются стекло и кафель, керамогранит и камень. Возможность сочетания разнообразных материалов в таких лестничных конструкциях безгранична. Лестницы выглядят креативно и в то же время обладают всеми качествами, необходимыми для безопасного подъема и спуска по ним.

Стильное сочетание металла, стекла и натурального дерева в конструкции лестницы

Лестницы на второй этаж на металлическом каркасе: преимущества конструкций

Актуальность лестниц на второй этаж на металлическом каркасе объясняется высокой прочностью и возможностью комбинировать самые разнообразные материалы. Конструкция на металлическом каркасе идет второй по рейтингу использования в частных домах и коттеджах после деревянных лестничных систем.

Лестницы из металла и закаленного стекла выглядят легкими и воздушными, но в эксплуатации надежны и удобны

К основным достоинствам лестниц на металлическом каркасе можно отнести:

• относительно несложный процесс изготовления;
• надежность и функциональность лестничной системы – правильно сконструированные лестницы могут выдерживать довольно весомые нагрузки;
• прочность узлов при сращивании сваркой несущих элементов;
• возможность применять различные виды металла: трубы, арматурная сталь, швеллеры, двутавры, уголки и другие;

Пристенная металлическая лестница ограждена декоративной завесой из металлического прута с полками для декора

• возможность комбинировать материалы и формировать самые различные конструкции лестниц;
• отсутствие скрипов при эксплуатации, долговечность систем;
• возможность изготовления несложных конструкций металлических лестниц на второй этаж своими руками.

Разнообразие форм и моделей убедительно демонстрирует фото лестниц на металлических каркасах.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом.

Правильный расчет лестницы — гарантия удобной и безопасной ее эксплуатации

Виды металлических лестниц на второй этаж. Фото моделей различных конструкций

Лестницы на второй этаж из металла (фото различных моделей просто уникальны) могут быть прямыми и изогнутыми, спиральными и эллиптическими. В зависимости от покрытия, они бывают глянцевыми, матовыми, золочеными и пр. Многообразие форм и комбинаций материалов позволяют их использовать в различных стилях дизайна.

По способу применения, конфигурации и другим различным параметрам их делят на виды:

1. Наружные (вспомогательные) — к таким конструкциям относят лестницы на чердак, пожарные лестницы, стремянки, лестницы для подвалов, бассейнов, а также системы лестниц, соединяющие два этажа с наружной стороны дома.
2. Внутренние — лестничные конструкции, установленные стационарно внутри помещения и соединяющие разные уровни помещения. Такие лестницы по праву являются центральным элементом декора помещения.

Стильные лестницы из нержавеющей стали хорошо впишутся в современный интерьер

По способу изготовления различают сварные и кованные лестничные системы. Самостоятельное изготовление металлических лестниц на второй этаж в частном доме с помощью сварки является относительно легким способом. Недостатком такого способа является то, что сварка считается грубой работой, и получившееся изделие может иметь не совсем эстетичный вид. Однако многие умельцы обыгрывают места сварки, придавая им декоративность.

Кованные лестницы изготавливаются путем ковки металла. Сделать такие лестницы под силу не каждому. Но даже в случае, если конструкция имеет лишь кованные перила для лестницы (фото это подтверждает), этого вполне хватает, чтоб придать ей неповторимый элегантный вид.

Кованные перила придают лестнице красоту и неповторимость

По устройству лестницы из металла бывают цельные (фиксированные) и сборные. Цельные конструкции устанавливают стационарно из секций, соединенных между собой. Сборно-разборные лестницы имеют комплект наборных частей и элементов. Самостоятельный монтаж таких лестниц — вполне посильный процесс.

Виды конструкций металлического каркаса для лестниц

По конструктивному исполнению металлического каркаса лестницы классифицируют:

• маршевые конструкции — состоят из одного или нескольких маршей. В зависимости от расположения комнаты, марши могут быть прямыми и поворотными. В свою очередь, лестницы с поворотом бывают с соединением маршей через площадку или с использованием поворотных (забежных, радиусных) ступеней. Для самостоятельного изготовления более приемлемым вариантом является лестница с площадкой. Обустроить своими руками лестницу из металла на второй этаж с поворотом на 90 и 180 градусов довольно тяжело. Для этого потребуется точное конструирование и четкий расчет. Однако такие системы эффектно выглядят и существенно экономят место;

Винтовые лестницы из металла компактны и изящны

• винтовые (спиральные) системы лестниц. Эти лестницы отличаются тем, что ступени расположены по кругу, благодаря тому, что один конец ступени шире второго. Несущим элементом является столб или колонна, вокруг которой и монтируются ступени. Преимущество их в том, что при одинаковой длине ступени, они занимают гораздо меньше пространства, в сравнении с маршевыми аналогами. Изготовление винтовых лестниц из металла своими руками (чертежи и схемы их сложны) — процесс достаточно трудоемкий в техническом плане, требующий необходимого запаса знаний и опыта.

Несущий каркас из металла может быть исполнен в нескольких вариантах:

Косоурный несущий каркас. При таком способе обустройства каркас является своеобразной подпоркой для ступеней лестницы. Такая система лестниц отличается прочностью и надежностью. Количество опорных косоуров зависит от проекта лестницы и предполагаемой нагрузки.

Комбинированные лестницы на металлических косоурах выдерживают достаточно весомые нагрузки

Полезный совет! Если длина ступеней лестницы достаточно велика, применяются конструкции каркаса, содержащие две косоурные балки.

Тетивная несущая балка. В такой конструкции ступени вставляются в специальные пазы в балке и их торцы сбоку не просматриваются. Конструкции на тетивах выглядят массивнее, чем модели на косоурах.

Металлические лестницы на больцах.  Здесь опорным элементом является сама стена. Ступени к ней крепятся с помощью металлических крепежных элементов. Такие конструкции выглядят, как будто подвешены в воздухе, они легки и изящны. Встречаются модели с опорой на стену и на косоур или тетиву.

Для ознакомления с видами конструкций в интернете найдется много фото лестниц на второй этаж из металла.

Металлическая лестница на тетивах из необработанного металла

Формы перил для лестницы из металла. Фото-примеры поручней и перил

С целью безопасного передвижения, конструкции лестниц на металлическом каркасе снабжаются перилами и поручнями.

Полезный совет! Если лестница имеет более трех ступеней, она обязательно комплектуется поручнями или перилами. Это соответствует техническим требованиям, выдвигаемым к эксплуатации лестниц.

Металлические поручни для лестниц могут быть различных форм и цветов. В этом смысле, производители предлагают широчайший ассортимент, позволяющий подобрать элементы для лестниц в помещениях любого дизайна. Помимо функции безопасности, они несут в себе и эстетическую составляющую, придавая завершенность лестничному ансамблю.

Для придания эстетичности и дополнительной безопасности конструкции лестницы, поручни можно декорировать шнуром

Широкую популярность получили поручни из нержавейки для лестниц на металлическом каркасе. Перила из нержавеющей стали универсальны в эксплуатации, не требуют особого ухода. Их необходимо время от времени протирать салфеткой, смоченной в специальном составе для придания блеска. В точках реализации и на сайтах производителей предлагается огромный выбор комплектующих для перил из нержавеющей стали.

Поручни и перила для лестниц из металла (фото и цены указаны в прейскурантах) можно заказать любого вида и формы, согласно индивидуальным предпочтениям. Цена изделий из нержавеющей стали будет выше, чем на поручни из дерева или пластика, но это с лихвой окупится надежностью и долговечностью стальных перил.

Лестница с каркасом из нержавеющей стали и каменными ступенями

Кованые перила для лестницы в доме (фото это иллюстрирует) отличаются изысканностью и в то же время сложностью в изготовлении. Процесс изготовления кованых изделий — художественная ковка. Возможны любые вариации и стили изготовления кованых перил от ажурных до плотных и массивных. Недостатком кованых ограждений является их относительно высокая цена.

Перила для лестниц из металла своими руками

Для самостоятельного изготовления металлических перил используют черный металл или сталь. Главными достоинствами таких перил являются надежность и долговечность. Если изделия подвергаются должной обработке, то они получаются довольно красивыми. Для получения стальных перил необходимой формы используют способ гибки металла, называемый холодным.

Металлические поручни изготовлены методом сварки

Для изготовления железных перил применяется два вида сварки: полуавтоматическая и аргонодуговая. В первом варианте при работе наблюдается много брызг. Второй вариант исключает этот момент и при аргонодуговой сварке стыковочный шов получается более ровным и аккуратным, он хорошо поддается зачистке и полировке. Сварные перила из железа уязвимы к коррозии и требуют обработки краской.

Статья по теме:

Имеющиеся фото перил из профильной трубы станут поддержкой при выборе подходящего для вас варианта.

Балюстрада и поручни лестницы обустроены с применением металлической трубы

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными.  Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Винтовая лестница на металлическом каркасе

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru
