Навесы из металлопрофиля во дворе частного дома фото своими руками – конструкция, фото, видео, как сделать своими руками. Металлические навесы из профнастила к дому, для машины, над входом

Частный дом – это территория, где можно дать волю своим талантам, создать что-то новое и интересное, построить оригинальную постройку или же улучшить имеющуюся. Естественно, что каждый владелец частного дома с собственным земельным участком старается максимально облагородить свою территорию и повысить общий уровень ее комфорта.

Для того чтобы реализовать себя собственники используют архитектурные формы и постройки, одними из которых являются навесы. Если посмотреть в интернете фото, то можно понять, что они могут быть не только практичными, выполняя свои прямые функции, но и очень интересными внешне, создавая изюминку на участке.

Этапы строительства навеса своими руками

Для того, чтобы заняться строительством навеса на территории частного дома своими руками необходимо тщательно подготовиться к этому и следовать общепринятой последовательности, что заключается в следующем:

• создание проекта, чертежа;
• предварительная подготовка материалов, что будут использоваться;
• подготовка инструментов, необходимых для проведения работ;
• подготовка грунта, выравнивание поверхности;
• установка и бетонирование опор навеса;
• установка продольных балок между опорами;
• настил и крепление крыши (профиля или иного материала).

Такой тип пристройки является атрибутом комфорта и уюта, который гарантирует проведение запланированных ранее мероприятий на свежем воздухе, невзирая на прихоти погоды. Сейчас на рынке в свободном доступе предлагается множество различных качественных материалов, а значит, их можно купить и использовать для создания постройки. Подключив немного фантазии и реализовав свои желания, собственник частного дома способен не только совершить планируемую постройку, но и сделать ее оригинальной, стильной и изысканной.

www.remontbp.com

односкатный навес из металлопрофиля своими руками: чертежи, фото, видео

Навес – простая конструкция, которая, тем не менее, очень важна для любого загородного участка, коттеджа и т.д., поскольку позволяет защитить от дождя детскую площадку, летнюю террасу, стоянку для автомобиля и пр. Одной из самых популярных считается навесная конструкция, выполненная из металлопрофиля, поскольку данный материал недорог, прочен и практичен. Сегодня речь пойдет о том, как своими руками сделать простейший (односкатный) навес из металлопрофиля (прилагаются чертежи, фото и видеоинструкция).

Односкатный навес: особенности, достоинства

Навес из металлопрофиля используется преимущественно в тех случаях, когда требуется максимально надежная защита какой-либо площади от осадков. Металлопрофиль пользуется большой популярностью ввиду целого ряда несомненных достоинств:

• Экологичность. Металлопрофиль полностью соответствует всем нормативным документам и требованиям к кровельным материалам.
• Огнеустойчивость. Метериал, несомненно, выигрывает на фоне пластика и черепицы, обладая достаточно высоким уровнем огнеустойчивости: даже вблизи открытого источника огня материал не воспламенится.
• Термоустойчивость. Металлопрофиль совершенно нормально переносит минусовые температуры (не было замечено ни малейшего промерзания при стабильно низкой минусовой температуре). Кроме того, материал отлично реагирует на резкие температурные перепады (при скачках температуры не отмечается ни сколов, ни трещин).
• Высокое качество материала позволяет не беспокоиться о ремонте кровли в течение 5-10 лет. Металлопрофиль достаточно прочен, но при этом очень прост в монтаже.

Кровельные материалы

• Эстетичный внешний вид. Богатая цветовая палитра и разнообразие форм профильных листов позволяет говорить о возможности подобрать уникальный продукт, исходя из особенностей экстерьера и пр.
• Доступная цена. Материал отличается приемлемой для большинства слоев населения ценой, поэтому его выгодно использовать для небольших домашних навесов.

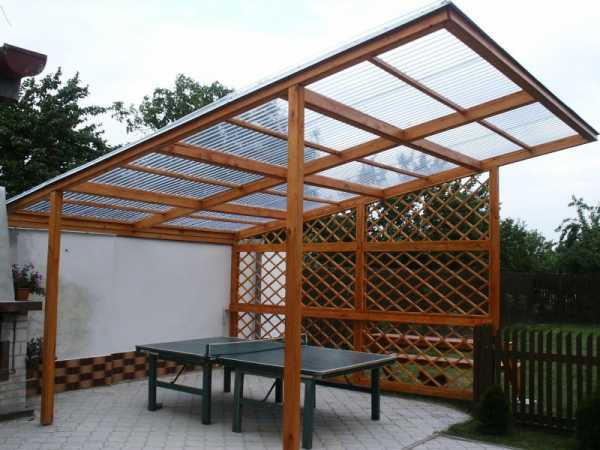

При строительстве навесов особое внимание уделяют выбору определенной формы конструкции, поскольку от этого будет зависеть в немалой степени ее практичность и удобство. Так, односкатные навесы можно считать простейшей формой, представленной в виде наклонной плоскости, расположенной под определенным углом.

Данная конструкция имеет свои отличительные особенности, в числе которых можно отметить естественную систему водостока и обеспечение максимальной защиты территории.

Совет. Наклонная поверхность не дает возможности осадкам накапливаться в большом количестве, поэтому односкатные навесы особенно актуальны для использования в регионах с повышенным количеством осадков.

Изготовление конструкции своими руками

Изготовление навеса из металлопрофиля – процесс достаточно трудоемкий, поэтому требует тщательной проработки деталей и грамотно осуществленных расчетов. Обо всем этом далее.

Проведение расчетов и подготовка материалов

Итак, если вы решили изготовить односкатный навес своими руками, прежде всего, особое внимание уделите нескольким вопросам:

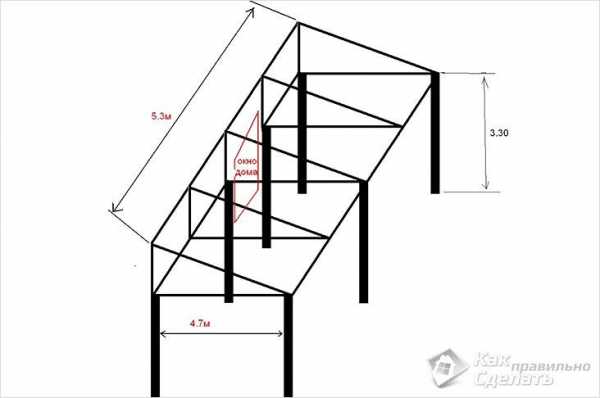

Односкатный навес — чертеж

1. Угол наклона. Данный показатель должен рассчитываться таким образом, чтобы не было чрезмерной крутизны, иначе велика вероятность того, что под навес будет попадать влага, причем в большом количестве.
2. Дренажная система. Дренажная система должна быть четко спланирована для того, чтобы избежать появления мощного водного потока, способного подмыть грунт под конструкцией.
3. Направление склона. При выборе подходящего места для монтирования навесной конструкции следует тщательно изучить статистическую информацию касательно направления воздушных масс.
4. Дополнительное укрепление. Данный параметр необходимо в обязательном порядке учитывать в тех регионах, где наблюдаются частые сильные порывы ветра.

Совет. Если речь идет о строительстве навеса своими руками, предпочтение лучше всего отдать именно односкатной конструкции, поскольку все остальные довольно сложны в изготовлении и монтаже, поэтому под силу лишь тем, кто обладает профессиональными навыками.

С помощью рулетки измерьте все основные параметры участка для установки будущей конструкции. Учитывая полученные цифры, рассчитайте количество материалов, которое потребуется для создания навеса.

Сборка и монтаж конструкции

Прежде всего следует тщательно очистить участок под навес от различного мусора, веток, листвы и пр. После выровнять его. Теперь можно приступать непосредственно к подготовительным работам. Начнем с фундамента (в данном случае – опор). Сделайте разметки под опоры, сохраняя между ними расстояние около 1 м.

Односкатный навес из металлопрофиля

В местах, где были оставлены разметки, сделайте углубления под опоры и тщательно утрамбуйте грунт на дне каждой ямы. После этого засыпьте каждую яму частично дренажным слоем, состоящим из смеси песка и щебня. В подготовленные углубления поставьте опоры, тщательно выровняйте по уровню и залейте бетоном.

После того как бетон просохнет, можно приварить к опорам продольные балки и прогоны, которые будут использоваться в качестве опор для листов металлопрофиля. Для данной работы наилучшим образом подходит сварочный аппарат, но если таковой отсутствует, можно заменить его саморезами и шуруповертом (впрочем, надежной такую конструкцию назвать сложно).

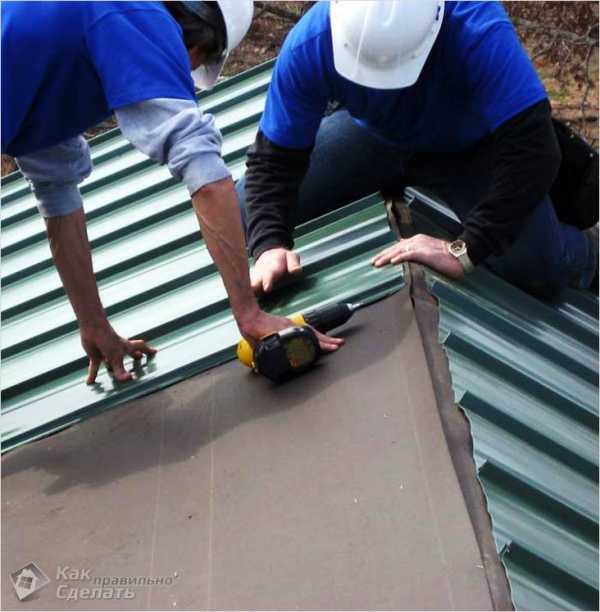

Последний этап – укладка листов металлопрофиля. Начинать следует с самого нижнего уровня. Положите лист и закрепите его на балках специальными саморезами. Следующий лист следует класть таким же образом, но немножко внахлест предыдущего. Двигаемся вертикальными рядами.

Вот, в принципе, и все тонкости, которые следует учитывать при создании односкатного навеса из металлопрофиля. Удачи!

Как построить навес своими руками: видео

dachadizain.ru

Навес из профнастила примыкающий к дому. Изготовление и устройство

У владельцев загородных домов часто возникает идея обустройства участка навесом. Такая полезная и многофункциональная постройка иногда просто необходима. Навес укроет от палящих лучей солнца, защитит от ветра или дождя. Или просто скроет от посторонних глаз. Летним вечером это прекрасное место для семейного ужина или встречи гостей за барбекю. Под него можно припарковать машину, использовать для хозяйственных нужд: сложить садовый инвентарь или поленницу.

Словом, грамотно установленный навес — это функциональный элемент интерьера. На сегодняшний день существует большое количество материалов, из которых можно изготовить конструкцию, но наибольшим спросом пользуется профнастил. Этот долговечный и прочный материал используется при монтаже крыши, забора или ворот. Все постройки и конструкции на участке, оформленные в одинаковом стиле с использованием профлиста и в одной цветовой гамме, будут смотреться выгодно и презентабельно.

Виды навесов в зависимости от задач

Устанавливать конструкцию можно как отдельно стоящую, так и примыкающую к дому. В зависимости от возложенных функций, различают несколько видов навесов:

1. Односкатный. Устанавливается над террасой или крыльцом. Монтаж достаточно простой и не требует особых навыков. Крепится конструкция под наклоном в одну сторону. Поэтому снег и дождевая вода не будут задерживаться на крыше. Главное, не увеличивать сильно угол наклона, иначе от солнца такой навес не спасет, а косой дождь будет легко попадать внутрь.

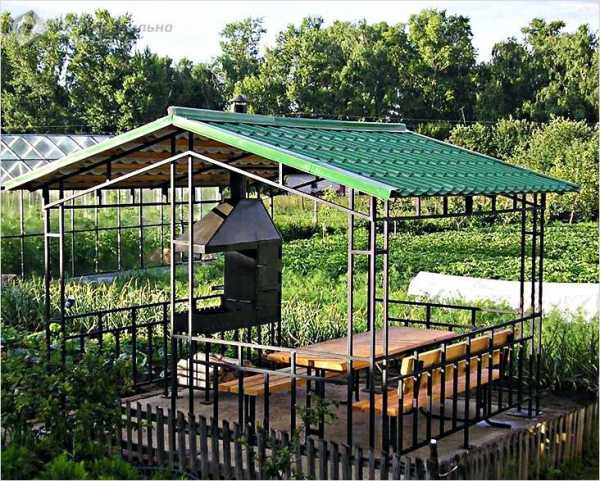

2. Двускатный. Такой навес может существовать как отдельная постройка. Благодаря немного большим габаритам, он будет занимать больше места. Эту конструкцию можно использовать как летнюю кухню, беседку или парковочное место.

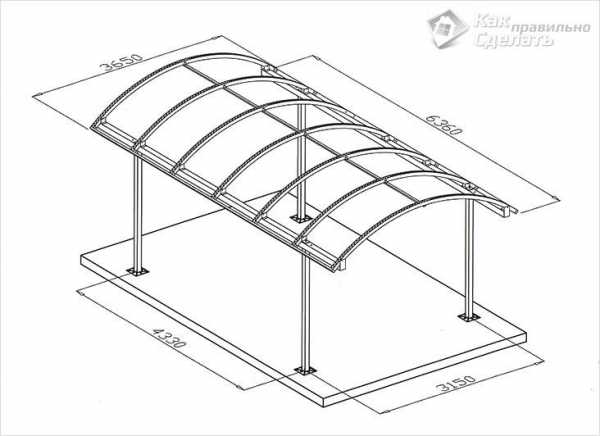

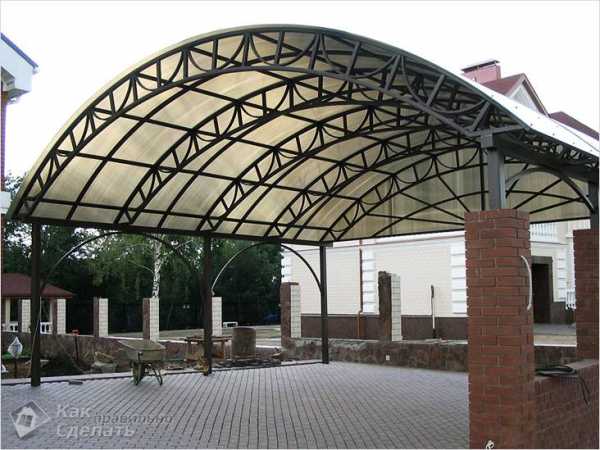

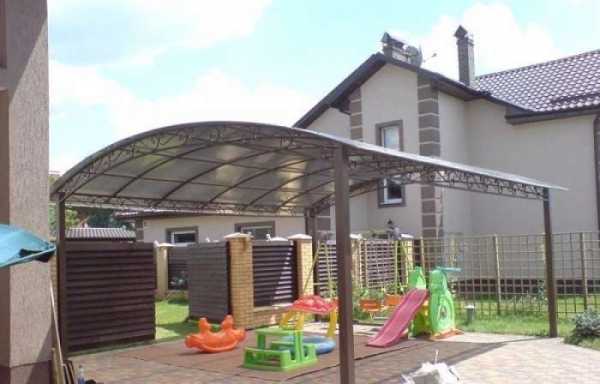

3. Арочный. Самый сложный в исполнении. Для того, чтобы согнуть несущий профиль в дугу нужного диаметра, понадобится специальное оборудование и определенные навыки. Однако, благодаря плавным изгибам, смотрится такой навес более эстетично.

Какой профнастил подходит для навеса?

Чтобы навес служил долго и отвечал всем требованиям, необходимо серьезно отнестись к подбору материала. Для этого нужно обратить внимание на некоторые характеристики профлиста:

• внешний вид;
• прочность;
• маркировка.

Чтобы знать на какие внешние критерии необходимо обратить внимание, нужно понимать, что из себя представляет профлист и иметь некоторое представление о технологии его производства.

Профнастил — это оцинкованный стальной лист, покрытый с обеих сторон полимерными материалами. Цинк наносится горячим методом и предохраняет изделие от ржавчины и коррозии. Чем больше предполагаемая нагрузка на него, тем толще слой цинка. Далее следует пассивация и грунтовка. И только потом наносится слой полимеров, наиболее качественные из которых полиэстер и пластизол. Они обеспечивают стойкость листа к механическим повреждениям, ультрафиолетовым лучам и перепадам температуры.

Исходя из вышеперечисленного, при покупке материала в первую очередь нужно обратить внимание на отсутствие трещин, сколов, повреждений защитного слоя.

Все листы должны иметь четкие правильные линии без геометрических дефектов. Волна первого листа должна перекрывать волну последнего.

При сгибании профилированный лист сразу должен принять первоначальную форму.

Для выбора качественного материала, обратите внимание на маркировку. Отдавайте предпочтение изделиям С или Н категории, где С — стеновой, Н — несущий. Но для монтажа навеса лучше выбрать профиль с маркировкой Н, так как он обладает большей жесткостью.

Важно! Изделие, выполненное в заводских условиях должно иметь гарантию и сертификат качества.

Преимущества профнастила

Профнастил собрал в себе многие преимущества различных кровельных материалов:

1. доступная цена;
2. прочность и долговечность;
3. небольшой вес;
4. богатая цветовая палитра;
5. пожаробезопасность;
6. экологическая безопасность;
7. не требует сложного ухода.

Помимо перечисленных преимуществ, следует отметить стойкость к воздействию ультрафиолетовых лучей, это значит конструкция, изготовленная с применением профлиста, не будет выгорать с течением времени. Профлист с полимерным покрытием прослужит не менее 25-30 лет.

Монтаж навеса, этапы работ

Прежде чем приступить к монтажу навеса, убедитесь в наличии необходимых инструментов и вспомогательных материалов. Вам понадобятся:

• профильные трубы для стоек;
• металлический профиль для обрешетки;
• щебень;
• песок;
• цемент;
• сварочный аппарат;
• дрель;
• шуруповёрт или отвёртки;
• болгарка или ножовка по металлу;
• молоток;
• рулетка;
• болты;
• саморезы;
• уровень.

Важно! Для нарезания профлиста лучше не использовать болгарку, так как диск повреждает полимерное покрытие. В результате изделие подвергнется коррозии.

Монтаж отдельно стоящего навеса можно условно разделить на несколько этапов:

1. чертеж;
2. подготовка площадки;
3. установка столбов;
4. обрешетка;
5. монтаж крыши.

Теперь переходим непосредственно к монтажу нашего навеса из профнастила:

• Для того, чтобы конструкция была надежной, долговечной и выдерживала собственный вес, на первом этапе необходимо выполнить чертеж навеса. При расчете которого нужно учитывать нагрузку, создаваемую ветром и снегом.
• На следующем этапе необходимо расчистить площадь, на которой будет устанавливаться навес. Убрать дерн, разровнять и утрамбовать поверхность.
• Вырыть ямы для несущих столбов на расстоянии в 1 метр друг от друга. Глубина их будет зависеть от глубины промерзания почвы, лучше выкопать несколько глубже. Дно каждой ямы выложить щебнем. Это делается для того, чтобы во время весеннего таяния столбы не повело. При установке несущих столбов следите за тем, чтобы они были в строго вертикальном положении. Во избежание перекоса, проверяйте этот немаловажный критерий с помощью уровня.
• Все стойки необходимо забетонировать и дать просохнуть от нескольких дней до недели, в зависимости от погодных условий. Высота столбов будет зависеть от величины угла наклона. Передние стойки нужно сделать короче, чем задние.

Во избежание перекоса конструкции, все сварочные работы необходимо проводить на идеально ровной поверхности.

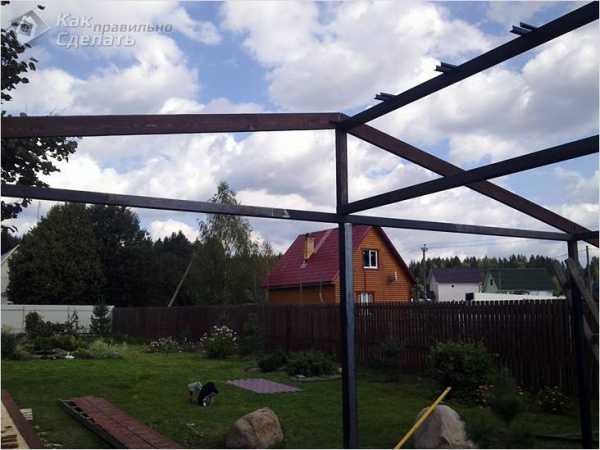

• Все столбы свариваются по периметру профильной трубой. В итоге получается квадрат, который будет служить основанием для крыши навеса. К этому квадрату необходимо прикрепить поперечные деревянные или металлические балки с промежутком не более полутора метров. Для усиления конструкции, столбы можно связать дополнительным кольцом жесткости.
• Места сварки нужно зачистить. Деревянную обрешетку необходимо прогрунтовать и окрасить в желаемый цвет во избежание коррозии.
• Профлисты крепятся к перекрытиям начиная с самого нижнего. Укладывать их необходимо внахлест на одну волну, оставляя небольшой припуск для драпировки металлического каркаса. Будьте осторожны, не повредите слой полимера, покрывающий лист, иначе покрытие будет шелушиться и облазить.
• Для большей эстетики, навес можно обшить подбоем снизу. Кроме того, под подбой можно спрятать электрические провода.

Важно! Кровельные саморезы нужно прикручивать с небольшим усилием, чтоб не повредить резиновую шайбу. Иначе она будет пропускать воду. На 1 кв.м понадобится в среднем 6-8 саморезов.

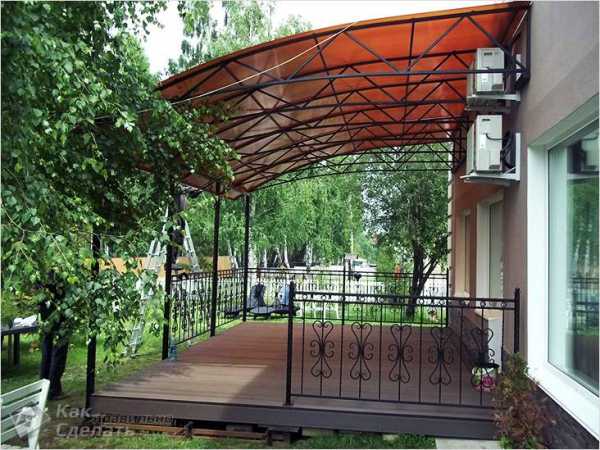

Навес, примыкающий к дому

Монтаж навеса, примыкающего к дому выполняется двумя способами:

1. при помощи косоуров.
2. с использованием металлических стоек.

Первый вариант подойдет для установки небольшого козырька над крыльцом или навеса для поленницы. Косоуры представляют из себя треугольные конструкции. Крепится такой навес по принципу удержания книжной полки. Упор делается на стены строения, а не на грунт. Из-за небольшой длины козырька и при соблюдении правил крепления, такой конструкции будет не страшен вес снега или сильный ветер.

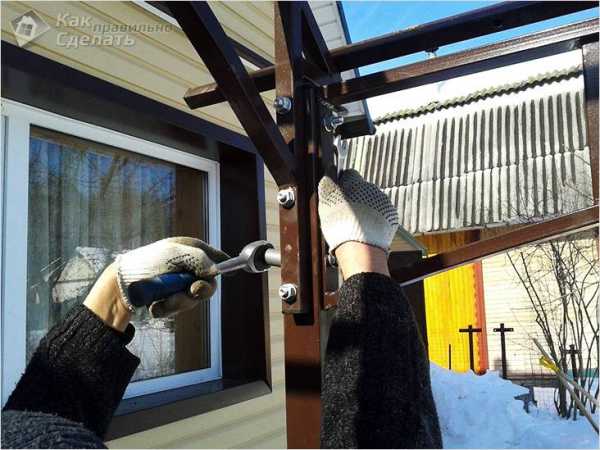

Второй вариант подойдет для установки гораздо больших конструкций, определить габариты которых можно исходя из функционала. Технология сборки достаточно простая и схожа с монтажом отдельно стоящего навеса. Разница заключается в том, что боковые столбы крепятся к стене при помощи металлических крепежей. Или же их функцию будет выполнять одна балка, закрепленная непосредственно на стене дома в горизонтальном положении. Передние столбы устанавливаются ниже поперечной балки согласно углу наклона. Собирается обрешетка и закрепляется профлист.

Собственноручно построить навес во дворе своего дома вполне возможно. Стоит лишь подойти к этому вопросу обдуманно и приложить некоторые усилия. И тогда у вас появится многофункциональная постройка, которая даст повод для гордости!

stroyinsider.ru

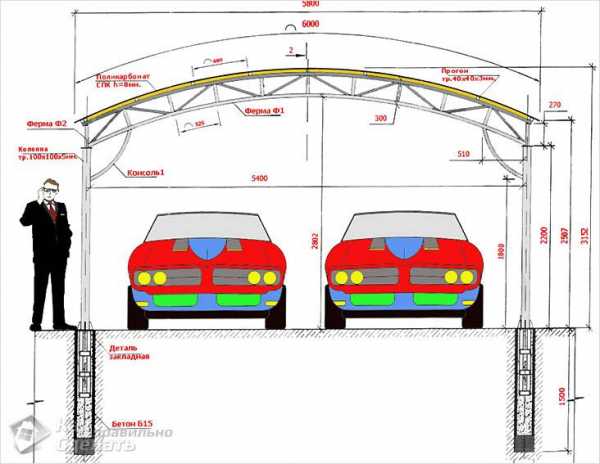

Навесы из металлопрофиля своими руками: чертежи

12 ноября 2015

Просмотров: 3308

Многие владельцы усадьб за городом желают знать, как сделать навесы из металлопрофиля своими руками, чертежи которых не являются сложными. Подобные металлоконструкции можно использовать в качестве места для отдыха или для бытовых нужд.

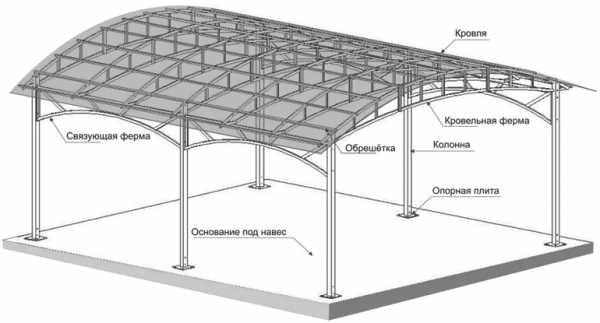

Схема устройства навеса из металлопрофиля.

Какие подготовительные работы нужно выполнить?

Перед тем, как приступить к строительным работам, нужно определиться с местом, видом и предназначением подобного сооружения. Построить его несложно. Многие люди без проблем делают это самостоятельно. Для начала нужно определиться, будет навес стационарным или мобильным.

Стационарные постройки отличаются надежной конструкцией и имеют качественные опорные элементы. Мобильные навесы используются в случаях, когда необходима лишь временная защита от ветра, пыли и солнца. Основное требование к мобильным навесам — прочная каркасная конструкция, которая не боится сильных ветров.

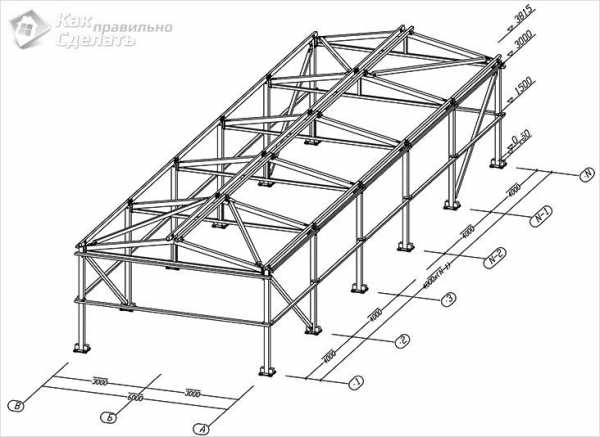

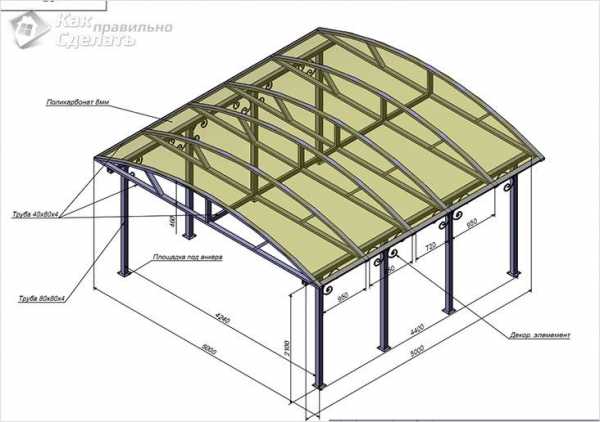

Схема устройства каркаса навеса.

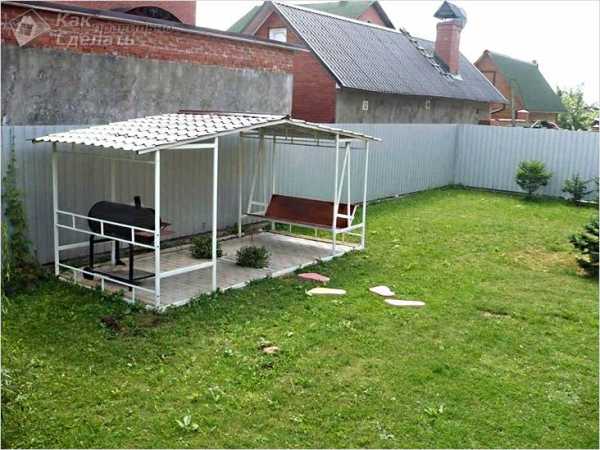

По функциональному назначению навесы можно разделить на рекреационные и хозяйственные. Первые способны обеспечить защиту от солнца, дождя и ветра. Самостоятельно их можно соорудить над бассейном или площадкой для детей. Подобные металлоконструкции могут иметь различную форму и габариты. В этом случае все будет зависеть от личных предпочтений хозяина дачного участка.

Хозяйственные конструкции могут защитить транспортное средство от плохой погоды или лучей солнца или выполнять и функции летней кухни.

Конструкции могут быть отдельно стоящими или пристроенными к дому. Последние являются единой конструкцией с частным домом. Одной частью навес крепится к стенке дома, а другой — к опорным элементам.

Обособленные навесы являются отдельными постройками различных форм. Они могут иметь купольную, арочную или пирамидальную крышу из металлочерепицы или другого материала. Внешний вид будет зависеть от пожелания хозяина.

Для изготовления опорных элементов можно использовать натуральный камень и кирпич, металлические профили или дерево. Для сооружения крыши в большинстве случаев используются профилированные или поликарбонатные листы.

От выбора конструкции будет зависеть сложность сооружения постройки. Экономичным вариантом является выполнение навеса из металлических профилей. Материал можно использовать как для кровли, так и для опор в виде трубок из металла различного диаметра. Толщину стен трубок нужно выбирать, исходя из нагрузок.

Вернуться к оглавлению

Последовательность действий по сооружению навеса

Технические характеристики профнастила.

Для выполнения работ будут нужны такие инструменты, приспособления и материалы:

• метр или рулетка;
• устройство для сварки;
• болгарка;
• электродрель;
• перфоратор;
• крепежные элементы;
• рабочие рукавицы;
• отвес;
• песок;
• гравий;
• лопата.

Чтобы надежно закрепить листы кровли, рекомендуется купить крепежные элементы с прокладками.

Важную роль играет точность при сооружении отдельных деталей навеса своими руками. Их нужно сооружать по чертежам. Очень важно учесть и особенности материалов, которые используются в строительстве. Только в таком случае конструкция получится долговечной.

Вернуться к оглавлению

Подготовка площадки под постройку

Стандартные размеры профнастила.

Прежде всего понадобится подготовить площадку под навес. Рекомендуется выбирать ровный участок, внутри которого нет каких-либо коммуникаций.

Площадку нужно разровнять и утрамбовать, после чего по периметру сделать отверстия для опор. Глубина отверстий составляет 0,5 м. Ямы следует размещать так, чтобы получился прямоугольник. На дно ям нужно засыпать слой песка и гравия. Толщина слоя должна быть примерно 10-12 см.

Далее понадобится подготовить опорные элементы под навес из трубок диаметром 80 мм и длиной максимум 3 м. Стены трубок по толщине нужно выбирать, исходя из ожидаемой нагрузки, которая зависит от размеров сооружения. Дополнительно надо подготовить такое же количество обрезков трубок, диаметр которых должен быть на несколько мм больше. В эти обрезки надо будет вставить опорные элементы. В процессе надо следить за тем, чтобы концов данных элементов не было видно с обратной стороны.

В дальнейшем действия будут зависеть от того, какой тип навеса выбран — стационарный или мобильный. Если был выбран первый вариант, то обрезки к опорным элементам можно просто приварить. Если выбран второй вариант, то обрезки соединяются саморезами. Далее надо будет установить стойки в углубления и залить раствором из бетона.

После этого нужно будет собрать навес из металлопрофиля своими руками.

Слои листа профнастила.

Для мобильного навеса к профилю надо по одной стороне приварить цилиндры из трубок диаметром 82 мм и высверлить в них отверстия. Цилиндры следует размещать так, чтобы они могли посадить профиль на опорные элементы. Таких приспособлений нужно будет несколько для всех рядов стоек. Далее надо будет подготовить углубления в верхних частях опорных элементов в соответствии с углублениями в цилиндрах для фиксации. Трубки понадобится скрепить саморезами. Для облегчения работы цилиндры можно заменить пластинками с углублениями. Однако следует знать, что такой метод фиксации менее надежен.

Гораздо проще самостоятельно соорудить неразборную конструкцию, так как поперечины надо просто приварить к стойкам. Стропила собираются из уголка или таврового алюминия. В данном случае можно применить и деревянный брусок.

Вернуться к оглавлению

Монтаж вертикальных опорных элементов

Качественные строения из металлических профилей могут получиться лишь в том случае, если все опорные элементы прочно закреплены, располагаются строго вертикально, а их верхние части выведены на один уровень. В данном случае нужно использовать инструмент, который называется строительным уровнем.Для опорных элементов высотой 3 м нужно подготовить трубку длиной 3,5 м. Перед монтажом трубок-опор на верхний торец надо приварить фланец из листового металла. К этому фланцу в дальнейшем удобно будет приваривать фермы для крыши.

Опорные элементы надо выставлять по отвесу. Чтобы выполнить данный этап устройства навеса, будут нужны помощники. Самому будет трудно следить за точностью расположения опорных элементов по вертикали. Трубки закрепляются несколькими большими камнями. Если есть желание закрепить их надежнее, рекомендуется применить сварочное устройство. Между опорными элементами надо дополнительно приварить пруток арматуры.

Далее опоры нужно залить бетоном.

Вернуться к оглавлению

Как сделать крышу для навеса и закрепить материал для покрытия?

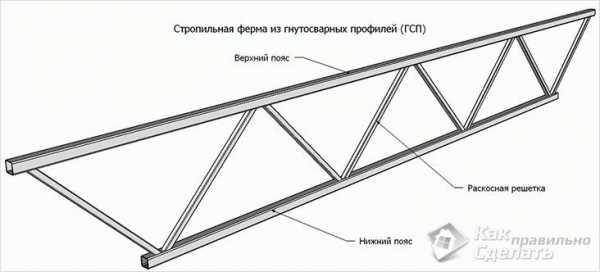

Для каждой пары вертикальных опорных элементов надо сварить ферму из уголков и арматурных прутьев.

Она должна иметь вид треугольника. Его короткие стороны сооружаются из уголков, а длинные и поперечные ребра жесткости — из арматурных прутьев. В местах, где ферма опирается на трубки, надо установить площадки из уголков. Фермы следует сваривать на земле, чтобы размеры приспособлений совпадали.

Схема крыши навеса.

При помощи лесов понадобится поднять фермы на торцы колонн и прихватить сваркой. Когда все фермы будут смонтированы, можно изменить их положение, если есть необходимость, после чего основательно приварить.

С внутренней стороны крыши надо приварить несколько прутков. После этого можно монтировать обрешетку. Стенки сооружаются из профлиста.

Установка профнастила выполняется блоками из нескольких листов. Из двух листов, которые скрепляются друг с другом, надо будет собрать первый ряд снизу. К ним закрепляется лист, который будет начальным в следующем ряду. Полученный блок следует закрепить параллельно карнизу. С нахлестом монтируется другой блок.

При монтаже стропил нужно позаботиться о том, чтобы крыша конструкции была больше площадки между опорными элементами. В крайних частях должны быть козырьки, с которых вода после дождя будет стекать на максимальном расстоянии от основания стоек. Вокруг навеса надо соорудить желоб для отвода дождевых вод.

Нужно помнить, что железо профилей, которое используется для сооружения крыши из металла, является скользким материалом, поэтому нужно соблюдать меры предосторожности.

Обязательно нужно выполнить глубокую пропитку металла и покрытие конструкции автомобильной краской. Таким образом можно продлить срок службы навеса.

Сделать навес из профнастила своими руками с каркасом из металлопрофиля очень просто. Если соблюдать последовательность действий, то трудностей не возникнет.
