Пила маятниковая по металлу – основные характеристики, цены и виды

tokar.guru

критерии выбора и популярные модели

Среди множества инструментов у любого домашнего мастера достойное место занимает маятниковая пила по металлу. С ее помощью можно с большой точностью и под любым углом распиливать практически любые длинномерные предметы, причем, не только металлические – трубы, любые профили, но и деревянные бруски, керамическую плитку. Все зависит от конструкции и режущей насадки.

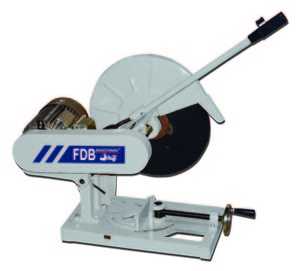

Как устроена и работает маятниковая пила

Любая маятниковая пила, вне зависимости от того, сделана она своими руками или выпущена известным производителем, имеет в своей конструкции следующие узлы:

• станина;
• мощный электродвигатель;
• пильный диск;
• защитный кожух;
• возвратный механизм;
• струбцина для зажима распиливаемого изделия.

Компоновка узлов маятниковой пилы

Массивная, тяжелая станина пилы выполняется из литого металла для обеспечения устойчивости инструмента во время работы. На ней крепятся все остальные узлы пилы. Прежде всего, это маятниковый рычаг, на котором крепится мощный электродвигатель, удлиненный вал с пазами и винтовой резьбой для установки пильного диска. Этот рычаг имеет пружинный механизм, который возвращает его в исходное положение после завершения распила изделия.

На рукоятке рычага устанавливается кнопка включения пилы. Для удобства работы с инструментом к кнопке добавляется фиксатор, блокирующий выключение инструмента при отпускании кнопки. Режущий инструмент полностью закрыт защитным кожухом, предохраняющим человека от травм во время работы. На некоторых моделях производители устанавливают два кожуха – один неподвижный, второй — сдвигающийся, полностью закрывающий зону резания.

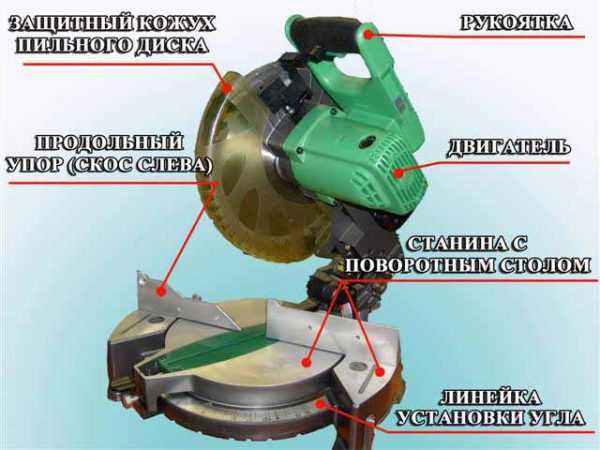

Устройство с описанием узлов

Маятниковая пила по металлу используется не только при работе с металлическими изделиями. Она может работать с деревом, керамикой, пластиком. Но для распила других материалов нужно использовать другое режущее полотно. Различные режущие насадки могут поставляться в комплекте, но могут продаваться и в розницу.

На станине закреплена струбцина для зажима распиливаемого изделия, состоящая из двух частей. Первая часть – поворотная, которая может поворачиваться на угол до 45°. На ней имеется указатель и шкала, проградуированная в градусах. Вторая часть – с винтовой регулировкой прижима. Прижимная губка на второй части имеет шарнирное крепление, что позволяет прочно фиксировать деталь под любым поворотом к фронту распила изделия, гарантируя точный срез под выбранным углом.

Плюсы и минусы маятниковой пилы

Прежде чем пополнять свой инструментарий маятниковой пилой, следует изучить не только принцип ее работы и возможности, но и все достоинства и недостатки этого нужного инструмента. Следует отличать профессиональный инструмент от бытового, ведь некоторые достоинства, устраивающие домашнего мастера, могут обернуться недостатками для профессионала.

К преимуществам маятниковой пилы можно отнести:

• многофункциональность;
• достаточно простая замена пильного диска;
• точный и качественный срез распиливаемого предмета;
• достаточно высокая скорость резки;
• простота установки;
• доступность;
• несложное обслуживание.

К недостаткам инструмента относится то, что в процессе работы нужно прилагать значительные усилия на рычаг. Кроме этого, конструкция инструмента ограничивает толщину распиливаемых заготовок. Производительность таких инструментов не очень высока, поэтому их используют, в основном, в быту. Для профессиональных работ используются другие аппараты.

Как правильно выбрать маятниковую пилу

Прежде чем покупать маятниковую пилу, следует определиться, для каких работ и как часто она будет использоваться. Если речь идет о разовых работах, выполняемых достаточно редко, то нет смысла покупать дорогостоящий инструмент, который большую часть времени будет пылиться на стеллаже.

Для таких работ вполне подойдет недорогая, несложная маятниковая пила. Для сложных работ с заготовками различной формы и из различных материалов нужно выбирать профессиональные модели.

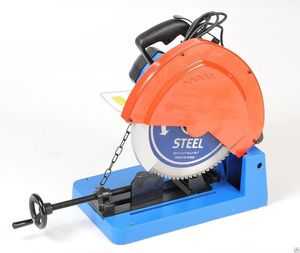

Маятниковая пила по металлу DRC 355

При выборе любой модели следует обращать внимание на средства безопасности – защитный кожух, блокировку случайного включения пилы при смене пильного диска. Большое значение имеют вес и габариты. Главная часть массы должна приходиться на станину, обеспечивающую устойчивость инструмента. Вес рабочего узла не должен быть большим, чтобы не вызывать утомляемость мастера при работе с инструментом.

При покупке пилы следует обратить внимание на внешний вид. Если кожух, станина, рычаг выполнены небрежно, такую пилу покупать не следует. Внешний вид – лицо инструмента. Если внешний вид инструмента производит впечатление небрежности, то это говорит о невысокой культуре производства и о низком качестве изделия. И еще один критерий – размер пильного диска. Его диаметр должен быть минимум 200 миллиметров.

Лучшие бренды маятниковых пил

Наиболее популярными производителями электроинструмента, чьи изделия наиболее распространены на рынке России, являются несколько фирм Японии, Германии, России, США. Все эти производители представлены в России разнообразнейшим набором электроинструментов – дрели, шуруповерты, маятниковые пилы, перфораторы и др.

Маятниковые пилы Японии представлены фирмами «Makita» и «Hitachi». Наибольшей популярностью пользуются пилы «Makita LF1000» и «Hitachi C10FCh3». Германию представляют знаменитый концерн «BOSCH» и фирма «Metabo». На рынках электроинструментов особо популярны пилы «BOSCH GCM 800 SJ Professonsional» и «Metabo PSE 1200601301000».

Россия представлена фирмой «Корвет». Торцовочная пила «Энкор Корвет-431 94310» отлично зарекомендовала себя у мастеров. Фирма «DeWALT» из США представлена на рынках России маятниковой пилой «DeWALT DW713».

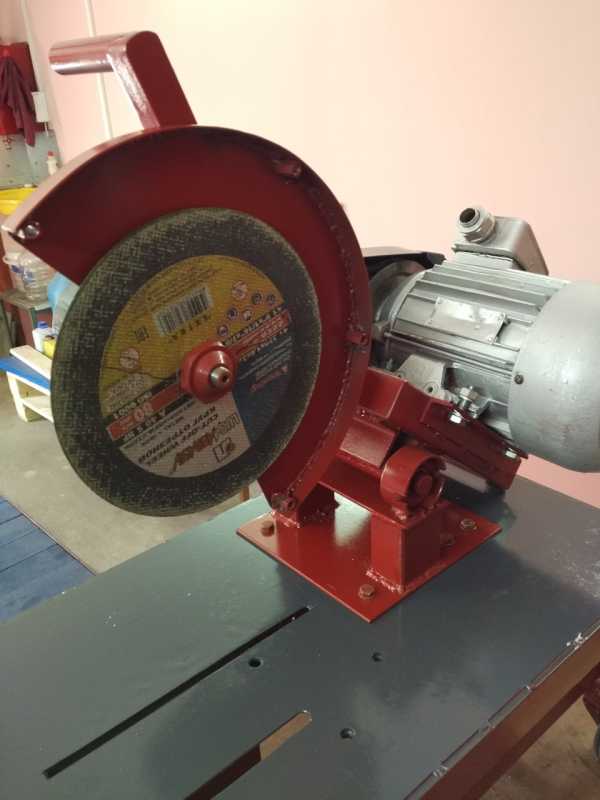

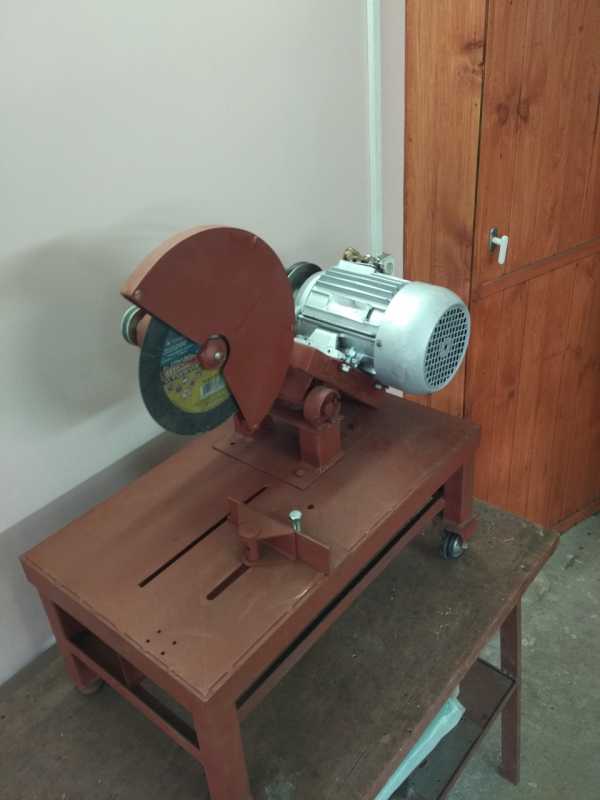

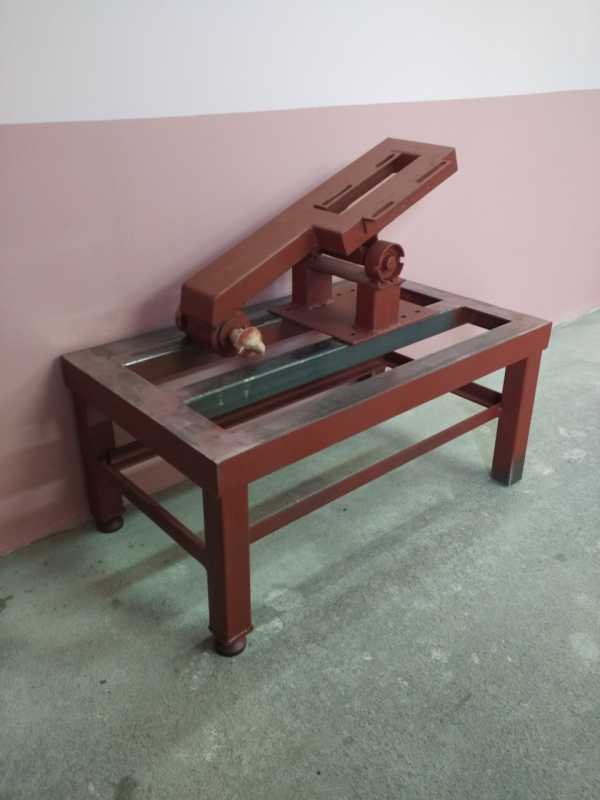

Сделать маятниковую пилу своими руками

Сделать маятниковую пилу своими руками совсем несложно. Вопрос в том, стоит ли этим заниматься, если можно недорого купить готовое изделие. Ведь стоимость комплектующих, инструмента для изготовления, материалов может обойтись дороже, чем фирменная пила. Но для любителей самоделок интересен сам процесс изготовления, тем более что они смогут внести в конечное устройство свои усовершенствования.

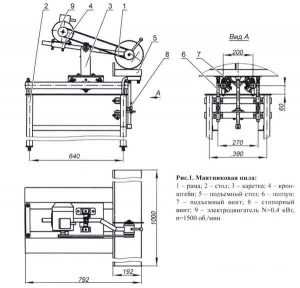

Маятниковая пила своими руками — чертеж

Для изготовления понадобится листовая сталь толщиной не менее 12 миллиметров. Размеры листа произвольны, определяются только самим мастером. Лист приваривается или крепится винтами к двум швеллерам. Эта конструкция представляет собой станину будущего станка. В качестве рычага вполне подойдет профильная труба. Она приваривается к валу, на концы которого запрессованы подшипники. Подшипниковые узлы крепятся к станине.

В качестве рабочего узла можно использовать хорошо всем известную болгарку. Для ее крепления на маятнике изготавливается специальная скоба. В стальном листе вырезается паз для пильного диска. На станине крепятся упоры, определяющие угол распила металла, и винтовая струбцина с шарнирной прижимной губкой. И в завершение работы маятниковый рычаг подпружинивается возвратной пружиной.

Работа с маятниковой пилой

Отключить маятниковый станок от электрической сети. Убедиться в том, что пильный диск соответствует распиливаемому материалу. При необходимости диск заменить. Для этого нужно снять защитный кожух, удалить старый диск и закрепить новый. Зафиксировать поворотную часть струбцины на нужный угол распила. Закрепить распиливаемое изделие так, чтобы размеченное место распила находилось точно под пильным диском. Включить пилу и, нажимая на рычаг, распилить изделие.

Видео по теме: Маятниковая пила или отрезной станок

promzn.ru

маятниковая пила по металлу и дереву, станок отрезной маятниковый

Невозможно представить столярное производство или загородное строительство дач, коттеджей без маятниковой пилы. С её помощью можно распиливать дерево, металл, стекло, плитку, фарфор и другой материал.

Для того чтобы работать с разными заготовками, нужно только заменить режущий элемент. Устройство гарантирует точный и быстрый разрез изделий.

Производители таких пил предлагают как промышленные, так и бытовые модели различной конфигурации.

Конструктивные особенности

Маятниковая пила — это один из типов торцевой пилы для работ по обрезанию кромки. Она отличается несложной конструкцией и не всегда бюджетной стоимостью

.

Рабочим столом служит опорная плита. На маятниковой основе стол оснащён режущим блоком, который может фиксировать инструмент. Электрический двигатель устанавливается в конструкции сзади, так как на него возложена функция противовеса. Амортизация устройства осуществляется за счёт дополнительных пружин.

Защитный кожух устанавливается на полотно диска для безопасности операций по распилу. При опускании режущего блока кожух не препятствует работе, так как автоматически смещается.

Особенности пилы:

1. У таких моделей отсутствует возможность распиловки заготовки под углом.
2. Для того чтобы повысить качество резки и регулировать глубину распила, применяются ограничительные устройства.
3. При помощи поворотного рабочего стола можно менять положение заготовки в горизонтальной плоскости.

Простота конструкции позволяет не только выполнять оперативно операции, но и осуществлять резку на деревянных, металлических, полимерных заготовках.

Размер конструкции в зависимости от модели может отличаться.

Характеристика элементов конструкции

Устройства выпускаются на основе асинхронных и коллекторных двигателей. Асинхронные характеризуются длительным сроком эксплуатации и относительно бесшумной работой. У коллекторных двигателей хорошая мощность, но угольные щётки, которые расположены в нём, подвержены истиранию и подлежат периодической замене.

Конструктивные особенности и параметры пильного диска влияют на качество и ширину распила. В некоторых моделях диск перемещается только в вертикальной плоскости. Однако есть устройства с горизонтальными направляющими, в таких режущее полотно перемещается вперёд и назад. Ширина пропила, если есть направляющие, в несколько раз будет больше, чем без них.

Устройство, оснащённое электродинамическим тормозом, позволяет полотну пилы моментально останавливаться.

Наличие функции поддержки оборотов режущего блока на стабильном значении, невзирая на степень нагрузки, сокращает время на операцию и увеличивает эффективность пилы.

На некоторые модели устанавливается лазерный указатель для фиксирования линии распила. Если в устройстве присутствует вибрация, указатель может сбиваться, возникнет необходимость в его периодической настройке.

Виды оборудования

В строительстве и промышленности требуется высокая производительность труда и качественное выполнение операций по распилу различного вида материалов. Немаловажным требованием является мобильность оборудования. Всем этим показателям отвечают маятниковые пилы.

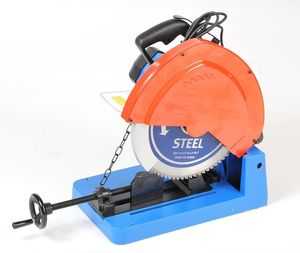

Маятниковая пила по металлу

Отказаться от воздействия на металл термическим способом позволяет механическая резка. Она не приводит к изменению состава сплава металла, не ухудшает его эксплуатационные характеристики. Идеальным оборудованием для такой резки является маятниковая пила.

Режущим инструментом этого вида оборудования может выступать твердосплавный с напайками или абразивный диск. При опускании привода с вращающимся диском на заготовку происходит резка металла. Эти пилы безопаснее, чем ручные отрезные инструменты. У них высокое качество резки и небольшой расход пильных полотен.

В зависимости от мощности оборудования и вида пильного диска торцовочная пила по металлу применяется для работы с чёрными и цветными металлами.

На практике такая пила находит применение при резке стальных прутов, уголков и арматуры. В оконном производстве ею режут алюминиевый профиль.

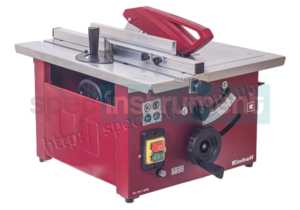

Инструмент для распиловки древесины

Это устройство можно отнести к циркулярным пилам. Оно может быть хорошим помощником при распиловке древесины. В основном им производится поперечный раскрой древесины, отторцовка бруса или доски под углом 90º. Движения пилы в момент работы напоминают качание маятника.

Преимуществом такого оборудования является возможность следить за качеством операции и видеть во время работы линию распила, особенно это важно, когда предварительной разметки заготовки не было.

Одновременно с этим недостатком пилы является ограниченность ширины распиливаемой заготовки. Кроме этого, операция пиления требует физических усилий.

В таких моделях полотно диска значительных диаметров — от 500 мм до 650 мм. Это даёт возможность перепиливать широкие доски. Чем шире доска, тем больших усилий на пиление требуется. Вместе с этим снижается качество распила, увеличиваются потери древесины на распил.

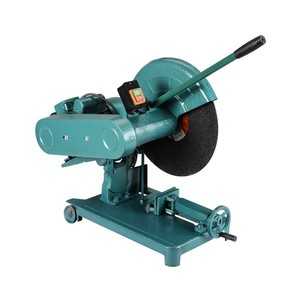

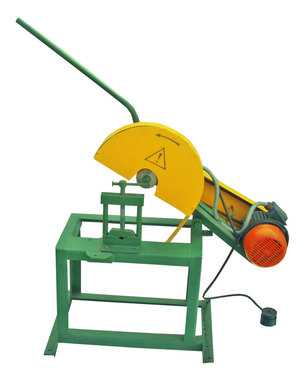

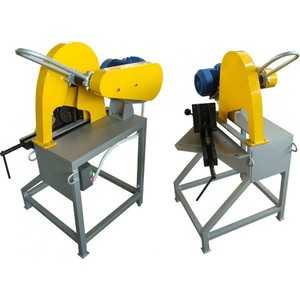

Станок отрезной маятниковый

Под отрезными станками понимаются машины, обрабатывающие заготовки длительное время и в больших объёмах.

Различают агрегаты 2-х видов:

1. С одним режущим инструментом.
2. С двумя инструментами для резки.

Маятниковые станки наиболее распространены. Они просты в управлении и предпочтительнее по цене.

Абразивно-отрезные станки по принципу работы похожи с маятниковыми пилами. Их применяют для резки профилей или металлических листов. На производстве с их помощью удаляют избытки прокатной продукции, раскраивают длинномерные изделия на мелкие куски. Машина режет металл под углом от 0 ° до 45 ° .

Станок громоздкий по габаритам и имеет дополнительные приспособления:

• насосную установку для охлаждения места резки водой;
• приспособление к системе пылесоса;
• оборудование для снятия заусениц.

Выбор модели зависит от задач, которые перед собой ставит пользователь.

Выбор пилы

Чтобы выбрать агрегат, необходимо определиться с техническими характеристиками, которым он должен соответствовать. Нужно знать:

1. Какую номинальную мощность имеет установка.
2. Ременная или зубчатая передача.
3. Можно ли настроить число оборотов и какое их максимальное количество.
4. Какой размер наружного и посадочного диаметра диска.
5. Габариты конструкции и её вес.
6. Размеры заготовок и тип материала, с которым придётся работать.
7. Подвижен ли отрезной блок по отношению к изделию.
8. Какие размеры встроенных тисков для крепления заготовок.

Если планируется приобретение отрезного станка, то нужно знать тип блока ЧПУ. Это влияет на качество работы станка.

Модели устройств

Рынок современного электрического оборудования разнообразный. Для комфортной работы с любым материалом нужно иметь хорошее оборудование. При его выборе лучше ориентироваться на рейтинг производителей и моделей, а также на отзывы пользователей.

Большой популярностью на рынке пользуются электрические профессиональные инструменты японской компании Makita Corporation. Сегодня ассортимент Макита насчитывает более тысячи наименований различного типа инструментов, среди которых есть пилы.

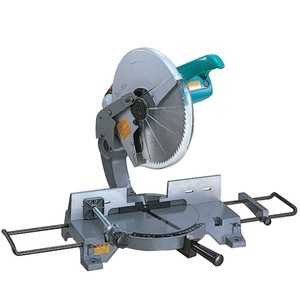

Надёжная и компактная модель Makita L. C. 1230. Она имеет мощный мотор, фильтр для сбора пыли, твердосплавный пильный диск, на который нанесена карбидная окантовка. Полотно имеет повышенный срок эксплуатации, срез материала, сделанный этим элементом пилы, получается без заусенца и прожига. Отсоединив защитный кожух и сняв блокировку со шпинделя, диск легко заменить. Технические показатели модели:

• двигатель — 1,75кВт;
• обороты — 1300 об/мин;
• полотно диска — 305 мм;
• глубина и ширина пропила — 115 мм.

Есть и другие модели этой компании с другими техническими характеристиками. Например, Makita 4131 — для резки стали, Makita 2414 NB — для вертикальной резки керамики, камня, ПВХ, металла.

К высокопрофессиональному оборудованию относятся пилы модели Mac, производитель — компания из Великобритании. Они отличаются хорошей сборкой, так как комплектуются элементами от европейских производителей. Например, модель Mac NEW 350 S — это профессиональный агрегат с большим пильным диском, способный работать с крупными заготовками. Редуктор этого устройства содержится в масляной ванне, что увеличивает срок его эксплуатации. Мощность двигателя — 2,2 кВт, ширина и глубина пропила до 120 мм, обороты максимально достигают 3000 в минуту, диск — 350 мм. Мотор в таких машинах трёхфазный.

На рынке профессиональных электрических инструментов можно приобрести и другие модели пил.

Техника безопасности при работе

Маятниковая пила — это инструмент, который имеет режущий блок и работает на большой скорости. Поэтому, чтобы не травмироваться во время работы, необходимо соблюдать меры безопасности.

1. Перед включением инструмента необходимо проверить его и электрический шнур на внешние дефекты, а также номинальное напряжение сети.
2. Устройство должно стоять в хорошо освещаемом и вентилируемом помещении, подальше от горюче-смазочных материалов.
3. Необходимо устанавливать на пилу диски соответствующего посадочного диаметра.
4. Нельзя использовать диски с механическими повреждениями или плохо заточенные.
5. Если диск заклинило, пилу необходимо выключить, отключив пусковой выключатель.
6. Нельзя прикасаться к вращающемуся диску, тем более пытаться его остановить.
7. Режущий блок должен быть защищён специальным кожухом.
8. Следует пользоваться индивидуальными средствами защиты, такими как очки, перчатки, беруши.
9. Во время работы нельзя стоять напротив линии распила.
10. Не допускается выход диска за край стола.

Соблюдение этих минимальных требований позволит избежать травм.

chebo.pro

устройство отрезного станка и изготовление своими руками

На сегодняшний день промышленность выпускает множество разновидностей маятниковых пил, которые отличаются между собой назначением, функциональностью и конфигурацией. Из-за подобных различий у малоопытных мастеров возникают трудности при выборе инструмента для эффективного выполнения возникающих перед ними работ.

Чтобы избежать таких проблем и понять, какую модель следует выбрать для использования в частной мастерской или в бытовых условиях, следует ознакомиться с ключевыми характеристиками, которые должны учитываться при выборе подобного агрегата.

Что собой представляют маятниковые станки

Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования. Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств — высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.

Устройство станка маятникового типа

Если более внимательно изучить внутреннее оснащение маятниковых пил по дереву, то в них используется тот же принцип работы, что и в пилах с дисковым лезвием. Отличаются эти два типа электроинструмента лишь тем, что при работе маятниковых пил режущее полотно заставляет крутиться специальное приспособление, в то время как у дискового варианта лезвие находится в неподвижном положении.

С помощью пилы этого типа можно с легкостью выполнить точный и чистый срез под прямым углом. Есть модели, позволяющие производить срезы под другими углами при наклонном положении режущего диска.

В случае возникновения необходимости распила металла или твердых пород древесины на станок можно установить абразивный диск. В зависимости от характера стоящих перед мастером работ можно использовать сменные диски различной формы. Имеются в продаже и круговые лезвия универсального назначения, с помощью которых можно создавать резы в деталях из разных материалов.

В каждой пиле в обязательном порядке присутствуют защитные механизмы, призванные уменьшить риск получения повреждений при быстро вращающемся режущем диске.

Этот тип электроинструмента имеет ряд недостатков:

• во время ручного пиления приходится прилагать значительные физические усилия, что вынуждает часто делать перерывы.
• отрезная модель станка подходит только для распиливания заготовок ограниченной толщины.
• подобные станки не отличаются высокой производительностью, поэтому чаще всего их применяют в качестве дополнительного оборудования либо используют в бытовых целях.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение.

С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Как выбрать

Выбрать маятниковый станок для домашнего мастера непростая задача. Для этого необходимо обращать внимание на рабочие характеристики, которые у различных моделей не всегда совпадают.

Тип двигателя

Современные маятниковые станки могут быть оборудованы электромоторами двух типов:

Первый тип отличается высокой мощностью, но имеет серьезный недостаток, связанный с тем, что в нём используются угольные щётки, которые обладают крайне небольшим сроком службы. Асинхронные модели более долговечные и во время работы не создают много шума. Однако этот тип двигателей имеет ограничение по типу маятниковых станков, на которые их можно установить.

Ширина распила

При изучении различных моделей маятниковых станков следует обращать внимание и на такую характеристику, как ширина распила, которая зависит от особенностей конструкции станка и рабочих характеристик пильного диска. Чем больше диаметр режущего круга, тем более широким получается распил.

Особенностью некоторых маятниковых станков является то, что в них режущий круг может крутиться только в вертикальной плоскости. Однако при необходимости можно приобрести и более универсальное устройство, оснащенное горизонтальными направляющими, позволяющими пильному диску перемещаться вперёд и назад.

Делая выбор между моделями с направляющими и без при условии, что в них используется пильный диск одного диаметра, лучше всего отдать предпочтение первому, поскольку он сможет обеспечить гораздо большую максимальную ширину пропила.

Электродинамический тормоз

Если в оснащении маятникового станка используется эта система, то пильный диск будет останавливаться почти моментально сразу после нажатия на соответствующую кнопку. Модели, оснащенные электродинамическим тормозом, являются более безопасными в работе.

Поддержание оборотов режущего полотна

Пила, которая способна поддерживать стабильные показатели вращения режущего диска, вне зависимости от уровня нагрузки не только в силах обеспечить более высокую эффективность работы, но и сэкономить время на ее выполнение. Особенно эта функция будет актуальна для начинающих мастеров. Опытные же специалисты вряд ли смогут ее оценить, поскольку в процессе работы выбор оптимальных оборотов ими осуществляется путем изменения уровня давления на пилу.

Лазерный указатель

С помощью этого приспособления можно с легкостью определить линию распила. Некоторые модели станков отрезных маятниковых могут во время работы производить определенный уровень вибрации, что может сбивать указатель. Это в итоге потребует от мастера время от времени проводить его повторную настройку. Из-за этого существенного недостатка подобные механизмы очень редко используются в мощных производительных станках.

Любительский или профессиональный инструмент

Если судить по назначению, то оборудование обоих типов создано для выполнения одних и тех же задач. Отличие профессиональных станков маятникового типа от любительских заключается только в качестве сборки, используемых материалах и возможности непрерывной работы в течение длительного промежутка времени. Обычные модели, предназначенные для эксплуатации в бытовых условиях, имеют меньший запас прочности, не очень точную подгонку конструктивных узлов, однако выигрывают перед профессиональными аналогами за счёт своей более низкой цены.

Цена

Выбирая маятниковый станок, многие потребители среди прочих важных характеристик внимание обращают и на торговую марку. В зависимости от производителя маятниковые станки могут иметь аналогичные рабочие характеристики, но в то же время значительно отличаться между собой. Дело в том, что каждая компания при производстве подобного оборудования применяет различные материалы, собственную технологию и варианты сборки. Это в конечном счёте может повлиять и на цену отрезного станка.

Также стоимость пилы для резки металла зависит от известности и призвания завода-изготовителя. Возможны такие ситуации, что профессиональные станки никому не известной марки будут предлагаться по той же цене, что и оборудование именитого бренда, имеющее более бюджетный вариант исполнения. Аналогично пильный диск от известного бренда может стоить столько же, что и недорогая торцевая пила.

Однако, безусловно, при выборе маятниковой пилы по металлу цена на это оборудование от всемирно признанных брендов, например, Макита, будет выше, чем на станки малоизвестных фирм.

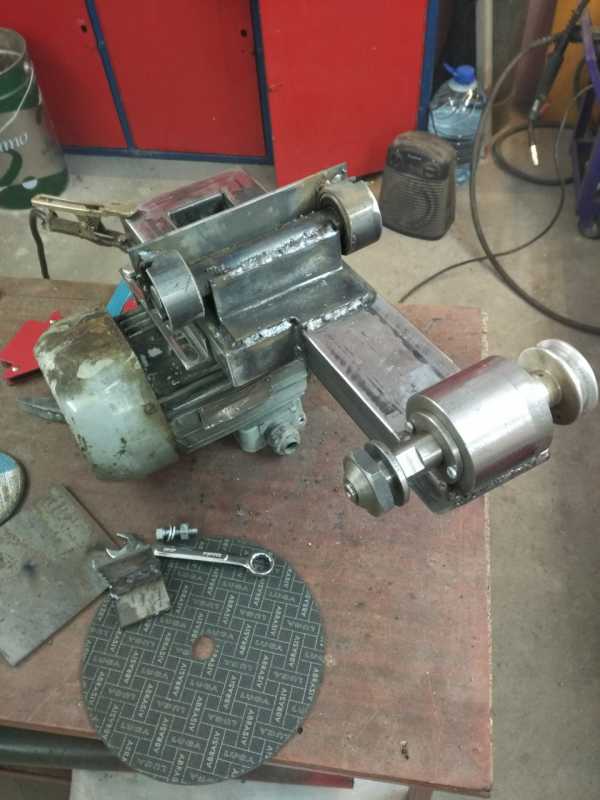

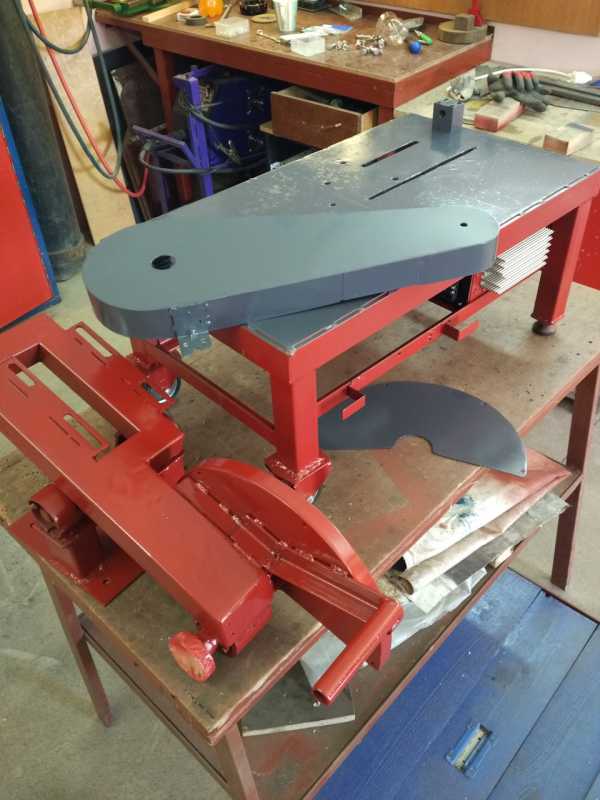

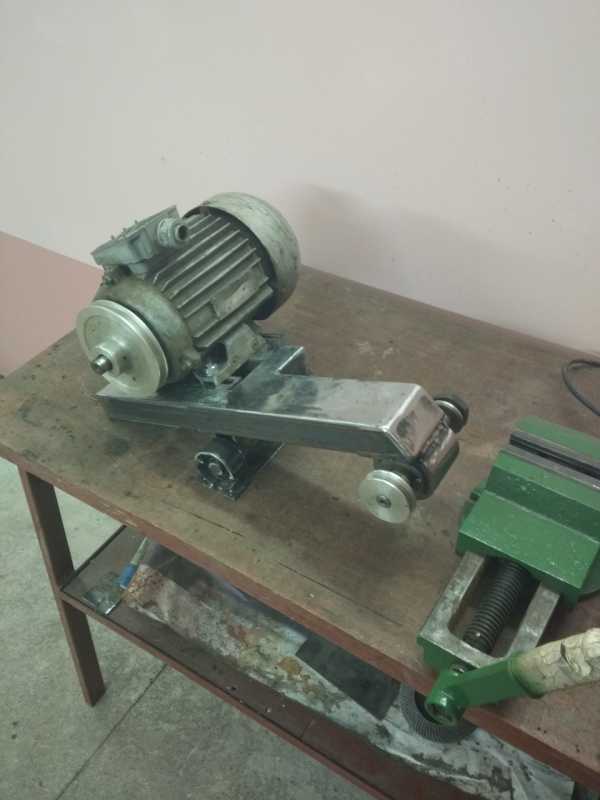

Как изготовить своими руками

Необязательно тратить значительные денежные средства на приобретение дорогого станка отрезного маятникового. Подобный инструмент каждый мастер может сделать своими руками. Основой для маятниковой пилы по металлу может послужить обычная электрическая дрель, болгарка или электродвигатель. Даже обладая минимальными знаниями и навыками работы с инструментом, можно без труда собрать самодельный агрегат, который по мощности и производительности не будет уступать заводским моделям.

Перед тем как приступить к изготовлению своими руками такого электроинструмента, вам не помешает вначале ознакомиться с чертежами и инструкцией по сборке станка. Во время работы необходимо придерживаться следующего алгоритма:

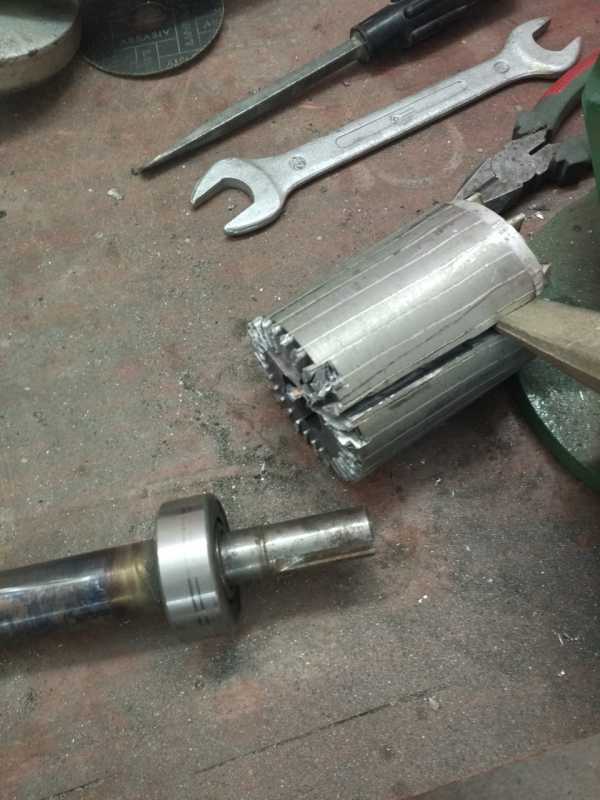

• Подготовьте двигатель от болгарки.
• Клиновый ремень от автомобиля следует установить так, чтобы крутящийся момент передавался от двигателя к шпинделю.
• Для надежного закрепления маятникового механизма вам придется изготовить металлическую раму. В качестве материала для нее можно использовать металлическую заготовку с квадратным сечением или же приставку к электрической дрели.
• Корпус шпинделя нужно закрепить к одной из сторон рамы с помощью сварки, а с другой установить электромотор. Особое внимание обратите на размер вала, который должен соответствовать приведенному в чертеже по сборке пилы.
• В раме следует проделать паз для того, чтобы туда можно было вставить ось качения режущего диска. На этом же этапе нужно сварить раму, однако это нужно сделать таким образом, чтобы шпиндель, ось качения и двигатель располагались параллельно друг другу.
• Для изготовления защитного корпуса можно использовать лист жести. Дополнительно на ремневой кожух нужно установить приводную ручку.

Если вы заинтересованы в приобретении профессионального инструмента для длительной эксплуатации, то советуем делать выбор из станков от надежных и проверенных изготовителей. Не стоит покупать дешевые устройства, изготовленные в Китае. А с выполнением небольшого объема работ в бытовых условиях отлично справится и ручная пила по металлу цепная.

Маятниковые отрезные пилы неслучайно пользуются популярностью у профессионалов и любителей. Ведь это оборудование обладает массой достоинств, среди которых наиболее актуальными для потребителей является универсальность, высокая точность и производительность обработки и безопасность. Всё это делает такие станки одними из наиболее привлекательных для домашних мастеров, которым требуется несложный инструмент для выполнения небольшого объёма работ.

Конечно, выбирать это оборудование необходимо с особой тщательностью, обращая внимание не только на цену, но и на ключевые рабочие характеристики, а также производителя. При необходимости можно даже попробовать сделать такой станок своими руками, тем более что для этого потребуются самые доступные инструменты и материалы, минимальные знания и опыт в работе с инструментом. Главное — выбрать подходящий чертеж и хорошенько изучить порядок выполнения работы и в точности ему следовать.

instrument.guru

маятниковая пила по металлу и дереву, станок отрезной маятниковый

Невозможно представить столярное производство или загородное строительство дач, коттеджей без маятниковой пилы. С её помощью можно распиливать дерево, металл, стекло, плитку, фарфор и другой материал.

Для того чтобы работать с разными заготовками, нужно только заменить режущий элемент. Устройство гарантирует точный и быстрый разрез изделий.

Производители таких пил предлагают как промышленные, так и бытовые модели различной конфигурации.

Конструктивные особенности

Маятниковая пила — это один из типов торцевой пилы для работ по обрезанию кромки. Она отличается несложной конструкцией и не всегда бюджетной стоимостью.

Рабочим столом служит опорная плита. На маятниковой основе стол оснащён режущим блоком, который может фиксировать инструмент. Электрический двигатель устанавливается в конструкции сзади, так как на него возложена функция противовеса. Амортизация устройства осуществляется за счёт дополнительных пружин.

Защитный кожух устанавливается на полотно диска для безопасности операций по распилу. При опускании режущего блока кожух не препятствует работе, так как автоматически смещается.

Особенности пилы:

1. У таких моделей отсутствует возможность распиловки заготовки под углом.
2. Для того чтобы повысить качество резки и регулировать глубину распила, применяются ограничительные устройства.
3. При помощи поворотного рабочего стола можно менять положение заготовки в горизонтальной плоскости.

Простота конструкции позволяет не только выполнять оперативно операции, но и осуществлять резку на деревянных, металлических, полимерных заготовках.

Размер конструкции в зависимости от модели может отличаться.

Характеристика элементов конструкции

Устройства выпускаются на основе асинхронных и коллекторных двигателей. Асинхронные характеризуются длительным сроком эксплуатации и относительно бесшумной работой. У коллекторных двигателей хорошая мощность, но угольные щётки, которые расположены в нём, подвержены истиранию и подлежат периодической замене.

Конструктивные особенности и параметры пильного диска влияют на качество и ширину распила. В некоторых моделях диск перемещается только в вертикальной плоскости. Однако есть устройства с горизонтальными направляющими, в таких режущее полотно перемещается вперёд и назад. Ширина пропила, если есть направляющие, в несколько раз будет больше, чем без них.

Устройство, оснащённое электродинамическим тормозом, позволяет полотну пилы моментально останавливаться.

Наличие функции поддержки оборотов режущего блока на стабильном значении, невзирая на степень нагрузки, сокращает время на операцию и увеличивает эффективность пилы.

На некоторые модели устанавливается лазерный указатель для фиксирования линии распила. Если в устройстве присутствует вибрация, указатель может сбиваться, возникнет необходимость в его периодической настройке.

Виды оборудования

В строительстве и промышленности требуется высокая производительность труда и качественное выполнение операций по распилу различного вида материалов. Немаловажным требованием является мобильность оборудования. Всем этим показателям отвечают маятниковые пилы.

Маятниковая пила по металлу

Отказаться от воздействия на металл термическим способом позволяет механическая резка. Она не приводит к изменению состава сплава металла, не ухудшает его эксплуатационные характеристики. Идеальным оборудованием для такой резки является маятниковая пила.

Режущим инструментом этого вида оборудования может выступать твердосплавный с напайками или абразивный диск. При опускании привода с вращающимся диском на заготовку происходит резка металла. Эти пилы безопаснее, чем ручные отрезные инструменты. У них высокое качество резки и небольшой расход пильных полотен.

В зависимости от мощности оборудования и вида пильного диска торцовочная пила по металлу применяется для работы с чёрными и цветными металлами.

На практике такая пила находит применение при резке стальных прутов, уголков и арматуры. В оконном производстве ею режут алюминиевый профиль.

Инструмент для распиловки древесины

Это устройство можно отнести к циркулярным пилам. Оно может быть хорошим помощником при распиловке древесины. В основном им производится поперечный раскрой древесины, отторцовка бруса или доски под углом 90º. Движения пилы в момент работы напоминают качание маятника.

Преимуществом такого оборудования является возможность следить за качеством операции и видеть во время работы линию распила, особенно это важно, когда предварительной разметки заготовки не было.

Одновременно с этим недостатком пилы является ограниченность ширины распиливаемой заготовки. Кроме этого, операция пиления требует физических усилий.

В таких моделях полотно диска значительных диаметров — от 500 мм до 650 мм. Это даёт возможность перепиливать широкие доски. Чем шире доска, тем больших усилий на пиление требуется. Вместе с этим снижается качество распила, увеличиваются потери древесины на распил.

Станок отрезной маятниковый

Под отрезными станками понимаются машины, обрабатывающие заготовки длительное время и в больших объёмах.

Различают агрегаты 2-х видов:

1. С одним режущим инструментом.
2. С двумя инструментами для резки.

Маятниковые станки наиболее распространены. Они просты в управлении и предпочтительнее по цене.

Абразивно-отрезные станки по принципу работы похожи с маятниковыми пилами. Их применяют для резки профилей или металлических листов. На производстве с их помощью удаляют избытки прокатной продукции, раскраивают длинномерные изделия на мелкие куски. Машина режет металл под углом от 0 ° до 45 ° .

Станок громоздкий по габаритам и имеет дополнительные приспособления:

• насосную установку для охлаждения места резки водой;
• приспособление к системе пылесоса;
• оборудование для снятия заусениц.

Выбор модели зависит от задач, которые перед собой ставит пользователь.

Выбор пилы

Чтобы выбрать агрегат, необходимо определиться с техническими характеристиками, которым он должен соответствовать. Нужно знать:

1. Какую номинальную мощность имеет установка.
2. Ременная или зубчатая передача.
3. Можно ли настроить число оборотов и какое их максимальное количество.
4. Какой размер наружного и посадочного диаметра диска.
5. Габариты конструкции и её вес.
6. Размеры заготовок и тип материала, с которым придётся работать.
7. Подвижен ли отрезной блок по отношению к изделию.
8. Какие размеры встроенных тисков для крепления заготовок.

Если планируется приобретение отрезного станка, то нужно знать тип блока ЧПУ. Это влияет на качество работы станка.

Модели устройств

Рынок современного электрического оборудования разнообразный. Для комфортной работы с любым материалом нужно иметь хорошее оборудование. При его выборе лучше ориентироваться на рейтинг производителей и моделей, а также на отзывы пользователей.

Большой популярностью на рынке пользуются электрические профессиональные инструменты японской компании Makita Corporation. Сегодня ассортимент Макита насчитывает более тысячи наименований различного типа инструментов, среди которых есть пилы.

Надёжная и компактная модель Makita L. C. 1230. Она имеет мощный мотор, фильтр для сбора пыли, твердосплавный пильный диск, на который нанесена карбидная окантовка. Полотно имеет повышенный срок эксплуатации, срез материала, сделанный этим элементом пилы, получается без заусенца и прожига. Отсоединив защитный кожух и сняв блокировку со шпинделя, диск легко заменить. Технические показатели модели:

• двигатель — 1,75кВт;
• обороты — 1300 об/мин;
• полотно диска — 305 мм;
• глубина и ширина пропила — 115 мм.

Есть и другие модели этой компании с другими техническими характеристиками. Например, Makita 4131 — для резки стали, Makita 2414 NB — для вертикальной резки керамики, камня, ПВХ, металла.

К высокопрофессиональному оборудованию относятся пилы модели Mac, производитель — компания из Великобритании. Они отличаются хорошей сборкой, так как комплектуются элементами от европейских производителей. Например, модель Mac NEW 350 S — это профессиональный агрегат с большим пильным диском, способный работать с крупными заготовками. Редуктор этого устройства содержится в масляной ванне, что увеличивает срок его эксплуатации. Мощность двигателя — 2,2 кВт, ширина и глубина пропила до 120 мм, обороты максимально достигают 3000 в минуту, диск — 350 мм. Мотор в таких машинах трёхфазный.

На рынке профессиональных электрических инструментов можно приобрести и другие модели пил.

Техника безопасности при работе

Маятниковая пила — это инструмент, который имеет режущий блок и работает на большой скорости. Поэтому, чтобы не травмироваться во время работы, необходимо соблюдать меры безопасности.

1. Перед включением инструмента необходимо проверить его и электрический шнур на внешние дефекты, а также номинальное напряжение сети.
2. Устройство должно стоять в хорошо освещаемом и вентилируемом помещении, подальше от горюче-смазочных материалов.
3. Необходимо устанавливать на пилу диски соответствующего посадочного диаметра.
4. Нельзя использовать диски с механическими повреждениями или плохо заточенные.
5. Если диск заклинило, пилу необходимо выключить, отключив пусковой выключатель.
6. Нельзя прикасаться к вращающемуся диску, тем более пытаться его остановить.
7. Режущий блок должен быть защищён специальным кожухом.
8. Следует пользоваться индивидуальными средствами защиты, такими как очки, перчатки, беруши.
9. Во время работы нельзя стоять напротив линии распила.
10. Не допускается выход диска за край стола.

Соблюдение этих минимальных требований позволит избежать травм.

obrabotkametalla.info

Маятниковая пила для небольшой мастерской. — Сообщество «Сделай Сам» на DRIVE2

Полный размер

Полный размер

На маятниковый узел был пущен вал ротора неработающего двигателя

Полный размер

Опоры под подшипник -подсмотрел на ютубе, изготовлены из водопроводной трубы

Полный размер

Не обошлось без токарных работ, вал и опору пришлось просить сделать токаря.

Полный размер

Рама для двигателя и вала сварена из профильной трубы 40х40

Полный размер

Стол -уголок 45х45 +профильная труба 40-ка

Полный размер

На задних ногах колёса d75мм, на передних регулируемые опоры.По мере изготовления станка стараюсь всё грунтовать.

Полный размер

Столешница лист 2мм, защитный кожух 1,5мм. Прижим заготовки подсмотрен в сети

Полный размер

Внутрянка

Полный размер

В корпусе, будет закреплён под столом пилы.

Полный размер

Полный размер

Крепление крышки защитного кожуха сделано на удлинённых гайках, которые используются в паре со строительными шпильками.

Полный размер

Полный размер

www.drive2.ru
