Плита стеновая – Стеновые железобетонные панели: виды, маркировка и производство

Панели железобетонные стеновые: размеры ГОСТы

Выполненные из железобетонных стеновых панелей дома не вызывают удивление. Такие здания возводятся быстро, по стоимости выгоднее кирпичных и деревянных. После отделки фасада не уступают изысканным дворцам, хорошо вписываются в дизайн современного города, образуя целые микрорайоны. Несмотря на то, что железобетонные изделия известны тысячу лет, пик популярности приходится на двадцатый век.

Преимущества стеновых железобетонных панелей

Стеновые панели из бетона изготавливаются в условиях промышленного производства. Представляют собою бетонную конструкцию с каркасом из арматуры. Могут использоваться при строительстве внутренних и наружных стен, быть монолитными или с теплоизоляционным покрытием. При их производстве задействованы два материала, а готовое изделие сочетает в себе все лучшие их характеристики:

• армированная конструкция добавляет прочность бетону, особенно при работе панели на растяжение и изгиб;
• стеновой железобетон легкий;
• не представляет труда изготовить стеновую панель любой формы;
• дешевые;
• надежные и долговечные;
• железобетонные панели для стен не разрушаются от действия атмосферных осадков, солнечных лучей, не боятся перепадов температур;
• при пожаре не горят и не плавятся;
• устойчивы к биологическому и химическому воздействию.

Преимущества использования плит из железобетона

Классификация стеновых железобетонных панелей

При классификации бетонных панелей для стен руководствуются назначением и конструкцией изделий. Существует несколько типов классификации.

По назначению разделяют:

• для строительства многоэтажных домов;
• идущие на изготовление цокольных этажей, подпольев, чердачных помещений;
• для жилищного строительства;
• на возведение промышленных объектов.

Схема стройки дома с использованием железнобетонной стеновой панели

По конструктивным особенностям:

Стеновые железобетонные панели по количеству слоев

• цельные;
• составные;
• из бетона нескольких видов.

По количеству слоев бывают в один, два и три слоя. Однослойные — самые легкие, при их изготовлении используется материал одной марки. Чтобы упростить дальнейшую обработку, на внутреннюю часть плиты наносится специальное цементное покрытие.

Двухслойные цельные состоят из двух слоев: несущего внутреннего из армированного бетона M150 и наружного — легкого теплоизолирующего материала марки M35 – M75. Трехслойные плиты напоминают сэндвич. Состоят из двух железобетонных плит с внутренним слоем утеплителя из экструдированного пенополистирола. Для соединения слоев используется сварной каркас из арматуры. Конструкцию отличает большой вес и стоимость, но, с точки зрения производства, повышенные затраты оправданы.

Строение некоторых марок трехслойных панелей

Железобетонные панели по-разному воспринимают нагрузки, разделяются на следующие типы:

• навесные;
• несущие;
• самонесущие.

Наименование стеновых плит

Стеновые железобетонные панели делятся на несколько типов.

Наименование	Описание	Маркировка
Для надземных этажей	Однослойные цельные	1НЦ
	Двухслойные цельные	2НЦ
	Трехслойные цельные	3НЦ
	Однослойные составные	4НС
	Двухслойные составные	5НС
	Трехслойные составные	6НС
Для цоколей и технических подвалов	Однослойные цельные	1НЦ
	Двухслойные цельные	2НЦ
	Трехслойные цельные	3НЦ
	Двухслойные составные	5НЦ
	Трехслойные составные	6НЦ
Для чердаков	Однослойные цельные	1НЧ
	Двухслойные цельные	2НЧ
	Двухслойные цельные	3НЧ
	Однослойные составные	4НЧ
	Двухслойные составные	5НЧ
	Трехслойные составные	6НЧ

Размеры стеновых конструкций

При строительстве жилых домов применяются стандартные изделия шириною с высоту этажа и длиною на одну или две комнаты. Внешние стены могут иметь дверные и оконные проемы, в плитах для перегородок только дверные проемы. Для производственных помещений идут изделия длиною 6, 9 и 12 метров. В зависимости от количества слоев стеновые панели имеют толщину в пределах 20–50 см.

Изготовление бетонных панелей происходит в строгом соответствии с требованиями ГОСТ 31310-2005, ГОСТ 13015-2003

Размеры бетонных панелей для стен регламентированы ГОСТом. Они считаются главным параметром при проектировании зданий. Габариты и величины проемов задаются в проектах.

Марки бетона

К материалу стен предъявляются высокие требования по прочности и плотности, он должен хорошо прилегать к арматуре и предохранять от коррозии. В зависимости от условий эксплуатации стен, от материала дополнительно потребуется морозоустойчивость и жаростойкость, водонепроницаемость, устойчивость к агрессивной среде, перепадам температур и атмосферным осадкам.

Для изготовления ЖБ плит используют следующие виды бетона:

• на изготовление наружных стен жилых помещений идет тяжелый с утеплителем, легкий пористый или ячеистый бетон;
• для стен неотапливаемых строений применяют тяжелые бетоны класса от B15;
• однослойные выполняют из бетона легкого от M50, ячеистого автоклавного M25 и выше;
• на изготовление трехслойных панелей идет бетон тяжелый марки от M150 и легкий M100 и выше.

Таблица марок и классов бетона

Качество поверхности

Строение железобетонных стеновых панелей

Для оценки качества поверхности стеновых железобетонных панелей используется четыре класса: от A3 до A7. Они задаются по проекту, при отсутствии данных принимают A6 и A7. Критерием оценки качества выбраны допуски прямолинейности и величина неровностей. Чем меньше цифра, тем более высокие требования к поверхности.

На железобетонной плоскости не допускаются сколы, трещины, раковины, пятна жира и ржавчины. Не должны выступать участки арматуры, если это не монтажные петли или рабочие выпуски. Чтобы добиться требуемого качества A3 и A4, на поверхности выполняется шлифовка и затирка дефектов.

Железобетонные изделия относятся к самым популярным в строительстве. Они позволяют за короткие сроки возводить качественные жилые дома и промышленные помещения невысокой стоимости.

Маркировка панелей

Маркировка наносится на реберной поверхности изделия несмываемой краской. Включает в себя три группы из букв и цифр, для их разделения используется тире. Определен следующий порядок:

Таблица марки и размеров плоских железобетонных плит

• первая цифра относится к конструктивным особенностям, для монолитных конструкций — от 1 до 3, составные маркируются числами 4–6;
• буквы B и H указывают на принадлежность ЖБИ к внутренней или наружной поверхности соответственно;
• по месту установки наносятся буквы C — стены, Ч — чердак, Ц — цокольное помещение;
• габариты в дециметрах наносятся цифрами.

Видео по теме: Дом из железобетонных панелей

specnavigator.ru

Железобетонные панели: особенности трехслойных стеновых изделий

Стеновые наружные бетонные и железобетонные панели нашли самое широкое применение при сооружении домов, а также промышленных и общественных объектов. Появление их, больше 50 лет назад, стало настоящим прорывом в строительстве и дало возможность сократить в несколько раз период возведения зданий.

Панели из железобетона значительно убыстряют темпы строительства зданий.

Типы ж/б панелей

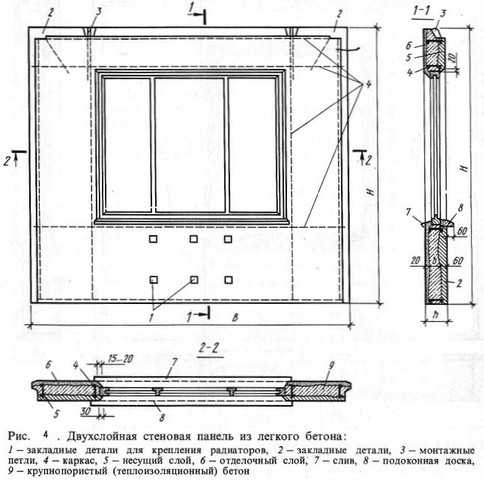

Строение двухслойной панели.

Железобетон — это монолит из стальной арматуры и бетона. Взаимодействие данных материалов является очень эффективным. Бетонный камень надежно сцепляется с металлом, хорошо защищая его от ржавления. Эти компоненты дополняют друг дружку по стойкости к разным нагрузкам.

Получаемые конструкции имеют значительную прочность, и помочь в их обработке может только высокотехнологичный инструмент. В последнее время стало востребованным алмазное бурение отверстий в бетоне.

Обратите внимание!
Объем ЖБИ, в основном, занимает дешевое сырье – гравий, щебень, песок.

Поэтому цена их сравнительно невелика.

Какие их разновидности существуют

Сверхтяжелая панель.

По армированию ЖБИ делятся на:

• напряженные предварительно изделия;
• аналоги, армированные обычным методом.

По плотности (удельному весу) и марке бетона:

• сверхтяжелые бетонные панели, плотность их от 2.5 т/м³;
• тяжелые аналоги, с плотностью 1.8/2.5 т/м³;
• легкие, их удельный вес до 1.8 т/м³;
• сверхлегкие изделия, их плотность 0.7 т/м³.

По своему строению железобетонные стеновые панели делятся на:

• монолитные;
• пустотелые;
• произведенные из одной разновидности раствора;
• изготовленные из разных типов смеси.

ЖБИ могут предназначаться:

• для жилых и общественных построек;
• для производственных объектов;
• для инженерно-технических сооружений.

Методы производства

Стендовый способ производства.

Производство панелей осуществляется на заводах железобетонных изделий разными методами.

1. Стендовая технология предназначена для изготовления крупноразмерных изделий. Раствор заливают в неподвижные формы. Особые агрегаты: укладчики бетона и вибраторы, по очереди приближаются к стендам и производят технологические этапы.
2. Кассетный метод — это модификация предыдущего способа. Панели производятся в неподвижных кассетах, которые состоят из нескольких стальных отсеков. В форму ставится каркас из арматуры, далее она заполняется бетоном. Термическая обработка производится контактно, сквозь стенки кассет.

После прогрева стенки форм снимаются, а панели вынимаются мостовым краном. Данным способом производятся плоские изделия: стеновые конструкции и аналоги для перекрытий.

Поточно-агрегатный метод.

3. При поточно-агрегатной технологии формы для изделий перемещаются по цепочке от одного механизма к следующему. Влажная и термическая обработка осуществляется постоянно.
4. При вибропрокатном методе весь производственный цикл происходит на единственной установке поточного принципа действия (вибропрокатном стане). Она представляет собой конвейер, состоящий из защищенной резиной стали.

Лента его перемещается по технологическим постам. На них происходит: установка каркаса из арматуры, заливка бетона, его уплотнение вибрацией и термическая обработка. Инструкция рекомендует таким способом производить панели перегородок и перекрытий, а также внешние стеновые плиты из легкого бетона.

Технические требования

К стеновым плитам государственные стандарты предъявляют самые строгие требования.

1. Точность нормативных размеров, а также геометрической формы.
2. Оптимальность конструкции соединений и узлов.
3. Точное расположение закладных.
4. Соответствие типоразмера и массы ЖБИ возможностям транспортных и грузоподъемных машин.

Обратите внимание!
Дом из железобетонных панелей должен сооружаться из изделий, габариты которых лежат в пределах отклонений и допусков.
Они определяются ГоСТом №130/15.4/84.

5. Размеры закладных в них должны соответствовать нормативным значениям, погрешность не должна превышать 0.5 см.
6. Допустимо осевое смещение закладных не больше 1 см.
7. Эти элементы должны располагаться заподлицо с плоскостью панелей либо выше ее — не больше, чем на 0.3 см.

Подробнее о стеновых плитах

Крупные стеновые плиты были разработаны, чтобы убыстрить темпы строительства. Например, коттедж из железобетонных панелей может быть построен всего за 2 недели.

Достоинства ЖБИ

Популярность ж/б панелей в массовом строительстве, кроме высоких темпов работ, объяснима и прочими их преимуществами:

• высокой прочностью;
• хорошей несущей способностью;
• приемлемым уровнем теплоизоляции;
• 100% огнестойкостью;
• устойчивостью к перепадам температур;
• долговечностью эксплуатации.

Типы панельного строительства

Бескаркасный тип панельного строительства.

Панельное строительство может быть каркасным и бескаркасным.

Зависит это от того, какие стеновые плиты применяются: ограждающие и несущие либо лишь ограждающие.

1. В постройках бескаркасного типа нагрузку перекрытий несут сами панели стен.
2. В каркасных аналогах несущие функции исполняют каркасы. Стеновые плиты служат для зонирования, ограждения, звуко- и теплоизоляции.

Заводы производят панели, как для внешних, так и внутренних стен.

1. Наружные плиты по строению делятся на три категории: однослойные, произведенные из ячеистого либо легкого бетона и состоящие из двух, трех слоев. Последние изготавливаются из тяжелых типов бетона и теплоизолятора.
2. Снаружи конструкции покрываются фасадной керамической плиткой, декоративным раствором, атмосферостойкими красками и пр. Внутренняя сторона плит подравнивается и готовится для отделки.
3. Высота стеновых ж/б панелей равна высоте одного этажа. Ширина их простирается на 1/2 комнаты (300/720 см), толщина может быть 20/50 см. Размеры железобетонных стеновых панелей для перегородок соответствуют габаритам помещений. Толщина их 3/16 см.

Классификация плит для стен

Есть разные деления панелей на категории, исходя из принципа, лежащего в основе: типовые особенности, предназначение, строение, состав материала.

Конструкция плит

Производимые панели делятся на монолитные и составные аналоги.

В свою очередь, слоистые изделия могут быть цельными либо иметь прослойки из воздуха.

1. Однослойные аналоги изготавливают из однородного бетона, имеющего низкую теплопроводность. Толщина их наружной части равна 2/4 см. Внутри плита декорируется облицовкой.
2. Двухслойные плиты обладают сплошным строением. Их несущий слой изготовлен из армированного бетонного раствора. Это внутренняя часть панели, которая дополнительно играет роль пароизоляции. Наружный теплозащитный слой покрыт цементно-песчаным раствором.
3. Железобетонные трехслойные панели делаются из двух плит, соединенных меж собой сваренным каркасом из арматуры. Меж ними проложен утеплитель.

По несущей способности стеновые плиты делятся на:

• самонесущие изделия;
• несущие аналоги.
• навесные панели.

Панели для перегородок

Перегородочные плиты.

1. Эти крупногабаритные плиты имеют высоту этажа и длину до 600 см. Предназначены они для возведения полносборных построек.

Обратите внимание!
Для производства перегородочных панелей следует применять имеющий высокую прочность обычный либо гипсовый бетон.
Материал должен обладать хорошей водонепроницаемостью и морозостойкостью.

2. Такие плиты укрепляются железной проволочной сеткой либо прутами из термически и механически устойчивой стали, класса А/III, АТ/IIIС. Все стальные детали изделия должны быть покрыты антикоррозийным грунтом.

Однослойные плиты

Однослойная плита.

1. Для производства однослойных панелей стен применяется бетон, имеющий однородное строение и высокий уровень теплоизоляции. Чаше всего — это легкий (ячеистый) материал.
2. Внешняя сторона плит покрыта слоем облицовки, толщиной в 2/4 см, для их защиты от атмосферных воздействий.
3. Как отделка внутренней части применяется различная штукатурка, плитка и пр.

Панели двухслойные

1. Двухслойная разновидность плит, как правило, имеет сплошную структуру. Первый несущий слой делается из плотного армированного бетона. Другой слой — теплоизолирующий.
2. Он расположен с наружной стороны и покрыт цементно-песчаным раствором.
3. Несущий слой находится внутри помещений и одновременно служит для пароизоляции.

Трехслойный тип изделий

На фото строение некоторых марок трехслойных панелей.

Более всего сейчас востребованы железобетонные трехслойные стеновые панели.

1. Основой трехслойной плиты служит наружная несущая сторона, к ней прикреплена арматурой внутренняя панель. Благодаря промежутку меж ними понижаются тепловые потери в строении.
2. Теплоизолятором в таких изделиях может служить минеральная вата, фибролит на основе цемента, пеносиликат, полиуретан.
3. Трехслойные плиты обладают типовыми размерами и различны по своей толщине. Она избирается проектировщиками, исходя из условий климата местности и теплотехнических параметров здания.
4. Этот вид панелей производят из легкой, но прочной бетонной смеси либо тяжелых видов бетона, имеющего класс не ниже В-12.5.
5. Армируют изделия сварными сетками либо объемными стальными каркасами. Все металлические детали плит защищаются антикоррозийными грунтовками.
6. Характеристики трехслойных панелей для стен определяются нормами ГоСТ №31310/2005 и ГоСТ №13015/2003.
7. В случае необходимости обработки плит при их установке, осуществляется резка железобетона алмазными кругами.

Размеры изделий

Часть проекта здания, описывающая свойства необходимых панелей.

1. Главный критерий выбора стеновых плит своими руками — это их размеры. Они должны быть указаны в проекте здания, с учетом его конструктивных схем и поэтажных планов.
2. Габариты и толщина, величина и число проемов, технические характеристики панелей определяются, исходя из проекта.
3. Типовые размеры плит для жилых домов: высота равна одному этажу, ширина равна одной-двум комнатам. Внешние панели имеют дверные и оконные проемы. Плиты для перегородок сплошные либо имеют дверные проемы.
4. Панели для промышленных объектов имеют длину 6 метров, 9 и 12.

Обратите внимание!
Толщину стеновых плит следует выбирать, исходя из условий климата в вашем регионе.
Также имеют большое значение теплотехнические качества применяемых стройматериалов.
Производители выпускают продукцию, имеющую толщину 20/50 сантиметров

Маркировка продукции

Так продукция маркируется.

Маркируются панели буквами и цифрами через тире.

1. Первая группа указывает вид плиты и ее размеры: длину, высоту (в дециметрах), толщину (в сантиметрах).
2. Следующий фрагмент определяет класс и тип бетона: Л — легкий, Т — тяжелый, Я — ячеистый.
3. Третья часть сообщает о дополнительных качествах продукции.

Например:

• сейсмическая стойкость больше 7 баллов – С;
• морозоустойчивость ниже -40 градусов — М;
• проницаемость: особо низкая — О, пониженная — П, нормальная — Н.

Характеристики некоторых видов стеновых панелей.

В эту группу марки входят указания на конструктивные свойства изделий:

• их форма;
• конфигурация торцов;
• тип и расположение проемов, если они есть;
• форма штроб (если они присутствуют) в примыканиях смежных элементов;
• тип и местоположение выпусков арматуры и закладных;
• наличие армирующей конструкции для понижения нагрузок, вследствие неравномерности деформаций фундамента.

Приведем пример маркировки: ПСТ 598-300-20.

• ПСТ – панель стеновая трехслойная;

598 см – ее длина;

300 см – ее высота;

20 см — ее ширина.

Вывод

Железобетонные панели оград, стен и перекрытий являются неотъемлемой частью современного массового строительства. Использование новых технологий, материалов и конструкторских решений при их изготовлении дает возможность оптимизации возведения зданий.

Если вы познакомитесь с видео в этой статье, то получите еще немало полезной информации.

masterabetona.ru

Железобетонные панели для стен – полный обзор видов и характеристик изделий

X

Содержание

Стеновые наружные бетонные и железобетонные панели нашли самое широкое применение при сооружении домов, а также промышленных и общественных объектов. Появление их, больше 50 лет назад, стало настоящим прорывом в строительстве и дало возможность сократить в несколько раз период возведения зданий.

Панели из железобетона значительно убыстряют темпы строительства зданий.

Типы ж/б панелей

Строение двухслойной панели.

Железобетон — это монолит из стальной арматуры и бетона. Взаимодействие данных материалов является очень эффективным. Бетонный камень надежно сцепляется с металлом, хорошо защищая его от ржавления. Эти компоненты дополняют друг дружку по стойкости к разным нагрузкам.

Получаемые конструкции имеют значительную прочность, и помочь в их обработке может только высокотехнологичный инструмент. В последнее время стало востребованным алмазное бурение отверстий в бетоне.

Обратите внимание!
Объем ЖБИ, в основном, занимает дешевое сырье – гравий, щебень, песок.
Поэтому цена их сравнительно невелика.

Какие их разновидности существуют

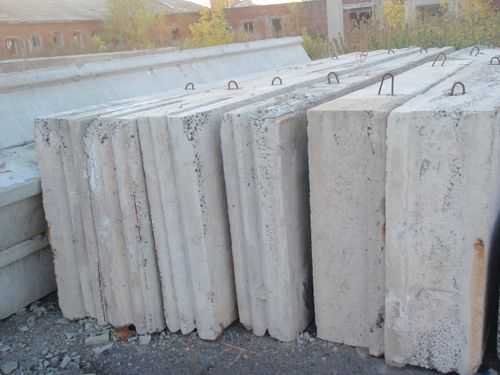

Сверхтяжелая панель.

По армированию ЖБИ делятся на:

• напряженные предварительно изделия;
• аналоги, армированные обычным методом.

По плотности (удельному весу) и марке бетона:

• сверхтяжелые бетонные панели, плотность их от 2.5 т/м³;
• тяжелые аналоги, с плотностью 1.8/2.5 т/м³;
• легкие, их удельный вес до 1.8 т/м³;
• сверхлегкие изделия, их плотность 0.7 т/м³.

По своему строению железобетонные стеновые панели делятся на:

• монолитные;
• пустотелые;
• произведенные из одной разновидности раствора;
• изготовленные из разных типов смеси.

ЖБИ могут предназначаться:

• для жилых и общественных построек;
• для производственных объектов;
• для инженерно-технических сооружений.

Методы производства

Стендовый способ производства.

Производство панелей осуществляется на заводах железобетонных изделий разными методами.

1. Стендовая технология предназначена для изготовления крупноразмерных изделий. Раствор заливают в неподвижные формы. Особые агрегаты: укладчики бетона и вибраторы, по очереди приближаются к стендам и производят технологические этапы.
2. Кассетный метод — это модификация предыдущего способа. Панели производятся в неподвижных кассетах, которые состоят из нескольких стальных отсеков. В форму ставится каркас из арматуры, далее она заполняется бетоном. Термическая обработка производится контактно, сквозь стенки кассет.

После прогрева стенки форм снимаются, а панели вынимаются мостовым краном. Данным способом производятся плоские изделия: стеновые конструкции и аналоги для перекрытий.

Поточно-агрегатный метод.

3. При поточно-агрегатной технологии формы для изделий перемещаются по цепочке от одного механизма к следующему. Влажная и термическая обработка осуществляется постоянно.
4. При вибропрокатном методе весь производственный цикл происходит на единственной установке поточного принципа действия (вибропрокатном стане). Она представляет собой конвейер, состоящий из защищенной резиной стали.

Лента его перемещается по технологическим постам. На них происходит: установка каркаса из арматуры, заливка бетона, его уплотнение вибрацией и термическая обработка. Инструкция рекомендует таким способом производить панели перегородок и перекрытий, а также внешние стеновые плиты из легкого бетона.

Технические требования

К стеновым плитам государственные стандарты предъявляют самые строгие требования.

1. Точность нормативных размеров, а также геометрической формы.
2. Оптимальность конструкции соединений и узлов.
3. Точное расположение закладных.
4. Соответствие типоразмера и массы ЖБИ возможностям транспортных и грузоподъемных машин.

Обратите внимание!
Дом из железобетонных панелей должен сооружаться из изделий, габариты которых лежат в пределах отклонений и допусков.
Они определяются ГоСТом №130/15.4/84.

5. Размеры закладных в них должны соответствовать нормативным значениям, погрешность не должна превышать 0.5 см.
6. Допустимо осевое смещение закладных не больше 1 см.
7. Эти элементы должны располагаться заподлицо с плоскостью панелей либо выше ее — не больше, чем на 0.3 см.

Подробнее о стеновых плитах

Крупные стеновые плиты были разработаны, чтобы убыстрить темпы строительства. Например, коттедж из железобетонных панелей может быть построен всего за 2 недели.

Достоинства ЖБИ

Популярность ж/б панелей в массовом строительстве, кроме высоких темпов работ, объяснима и прочими их преимуществами:

• высокой прочностью;
• хорошей несущей способностью;
• приемлемым уровнем теплоизоляции;
• 100% огнестойкостью;
• устойчивостью к перепадам температур;
• долговечностью эксплуатации.

Типы панельного строительства

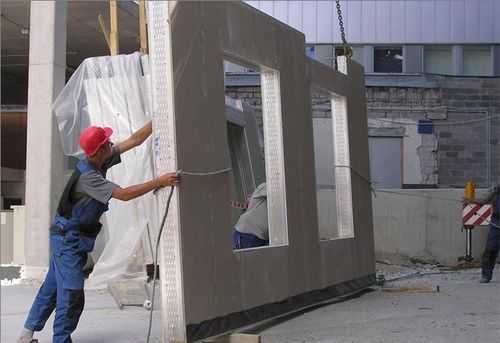

Бескаркасный тип панельного строительства.

Панельное строительство может быть каркасным и бескаркасным.

Зависит это от того, какие стеновые плиты применяются: ограждающие и несущие либо лишь ограждающие.

1. В постройках бескаркасного типа нагрузку перекрытий несут сами панели стен.
2. В каркасных аналогах несущие функции исполняют каркасы. Стеновые плиты служат для зонирования, ограждения, звуко- и теплоизоляции.

Заводы производят панели, как для внешних, так и внутренних стен.

1. Наружные плиты по строению делятся на три категории: однослойные, произведенные из ячеистого либо легкого бетона и состоящие из двух, трех слоев. Последние изготавливаются из тяжелых типов бетона и теплоизолятора.
2. Снаружи конструкции покрываются фасадной керамической плиткой, декоративным раствором, атмосферостойкими красками и пр. Внутренняя сторона плит подравнивается и готовится для отделки.
3. Высота стеновых ж/б панелей равна высоте одного этажа. Ширина их простирается на 1/2 комнаты (300/720 см), толщина может быть 20/50 см. Размеры железобетонных стеновых панелей для перегородок соответствуют габаритам помещений. Толщина их 3/16 см.

Классификация плит для стен

Есть разные деления панелей на категории, исходя из принципа, лежащего в основе: типовые особенности, предназначение, строение, состав материала.

Конструкция плит

Производимые панели делятся на монолитные и составные аналоги.

В свою очередь, слоистые изделия могут быть цельными либо иметь прослойки из воздуха.

1. Однослойные аналоги изготавливают из однородного бетона, имеющего низкую теплопроводность. Толщина их наружной части равна 2/4 см. Внутри плита декорируется облицовкой.
2. Двухслойные плиты обладают сплошным строением. Их несущий слой изготовлен из армированного бетонного раствора. Это внутренняя часть панели, которая дополнительно играет роль пароизоляции. Наружный теплозащитный слой покрыт цементно-песчаным раствором.
3. Железобетонные трехслойные панели делаются из двух плит, соединенных меж собой сваренным каркасом из арматуры. Меж ними проложен утеплитель.

По несущей способности стеновые плиты делятся на:

• самонесущие изделия;
• несущие аналоги.
• навесные панели.

Панели для перегородок

Перегородочные плиты.

1. Эти крупногабаритные плиты имеют высоту этажа и длину до 600 см. Предназначены они для возведения полносборных построек.

Обратите внимание!
Для производства перегородочных панелей следует применять имеющий высокую прочность обычный либо гипсовый бетон.
Материал должен обладать хорошей водонепроницаемостью и морозостойкостью.

2. Такие плиты укрепляются железной проволочной сеткой либо прутами из термически и механически устойчивой стали, класса А/III, АТ/IIIС. Все стальные детали изделия должны быть покрыты антикоррозийным грунтом.

Однослойные плиты

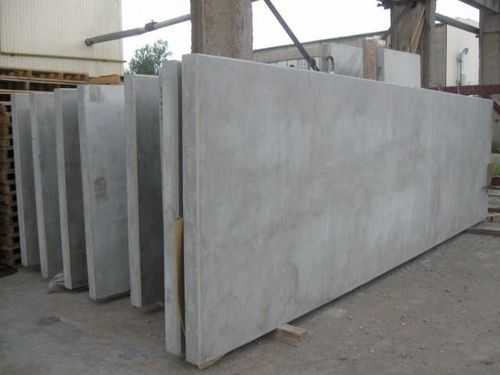

Однослойная плита.

1. Для производства однослойных панелей стен применяется бетон, имеющий однородное строение и высокий уровень теплоизоляции. Чаше всего — это легкий (ячеистый) материал.
2. Внешняя сторона плит покрыта слоем облицовки, толщиной в 2/4 см, для их защиты от атмосферных воздействий.
3. Как отделка внутренней части применяется различная штукатурка, плитка и пр.

Панели двухслойные

1. Двухслойная разновидность плит, как правило, имеет сплошную структуру. Первый несущий слой делается из плотного армированного бетона. Другой слой — теплоизолирующий.
2. Он расположен с наружной стороны и покрыт цементно-песчаным раствором.
3. Несущий слой находится внутри помещений и одновременно служит для пароизоляции.

Трехслойный тип изделий

На фото строение некоторых марок трехслойных панелей.

Более всего сейчас востребованы железобетонные трехслойные стеновые панели.

1. Основой трехслойной плиты служит наружная несущая сторона, к ней прикреплена арматурой внутренняя панель. Благодаря промежутку меж ними понижаются тепловые потери в строении.
2. Теплоизолятором в таких изделиях может служить минеральная вата, фибролит на основе цемента, пеносиликат, полиуретан.
3. Трехслойные плиты обладают типовыми размерами и различны по своей толщине. Она избирается проектировщиками, исходя из условий климата местности и теплотехнических параметров здания.
4. Этот вид панелей производят из легкой, но прочной бетонной смеси либо тяжелых видов бетона, имеющего класс не ниже В-12.5.
5. Армируют изделия сварными сетками либо объемными стальными каркасами. Все металлические детали плит защищаются антикоррозийными грунтовками.
6. Характеристики трехслойных панелей для стен определяются нормами ГоСТ №31310/2005 и ГоСТ №13015/2003.
7. В случае необходимости обработки плит при их установке, осуществляется резка железобетона алмазными кругами.

Размеры изделий

Часть проекта здания, описывающая свойства необходимых панелей.

1. Главный критерий выбора стеновых плит своими руками — это их размеры. Они должны быть указаны в проекте здания, с учетом его конструктивных схем и поэтажных планов.
2. Габариты и толщина, величина и число проемов, технические характеристики панелей определяются, исходя из проекта.
3. Типовые размеры плит для жилых домов: высота равна одному этажу, ширина равна одной-двум комнатам. Внешние панели имеют дверные и оконные проемы. Плиты для перегородок сплошные либо имеют дверные проемы.
4. Панели для промышленных объектов имеют длину 6 метров, 9 и 12.

Обратите внимание!
Толщину стеновых плит следует выбирать, исходя из условий климата в вашем регионе.
Также имеют большое значение теплотехнические качества применяемых стройматериалов.
Производители выпускают продукцию, имеющую толщину 20/50 сантиметров

Маркировка продукции

Так продукция маркируется.

Маркируются панели буквами и цифрами через тире.

1. Первая группа указывает вид плиты и ее размеры: длину, высоту (в дециметрах), толщину (в сантиметрах).
2. Следующий фрагмент определяет класс и тип бетона: Л — легкий, Т — тяжелый, Я — ячеистый.
3. Третья часть сообщает о дополнительных качествах продукции.

Например:

• сейсмическая стойкость больше 7 баллов – С;
• морозоустойчивость ниже -40 градусов — М;
• проницаемость: особо низкая — О, пониженная — П, нормальная — Н.

Характеристики некоторых видов стеновых панелей.

В эту группу марки входят указания на конструктивные свойства изделий:

• их форма;
• конфигурация торцов;
• тип и расположение проемов, если они есть;
• форма штроб (если они присутствуют) в примыканиях смежных элементов;
• тип и местоположение выпусков арматуры и закладных;
• наличие армирующей конструкции для понижения нагрузок, вследствие неравномерности деформаций фундамента.

Приведем пример маркировки: ПСТ 598-300-20.

• ПСТ – панель стеновая трехслойная;

598 см – ее длина;

300 см – ее высота;

20 см — ее ширина.

Вывод

Железобетонные панели оград, стен и перекрытий являются неотъемлемой частью современного массового строительства. Использование новых технологий, материалов и конструкторских решений при их изготовлении дает возможность оптимизации возведения зданий.

Если вы познакомитесь с видео в этой статье, то получите еще немало полезной информации.

загрузка…

rusbetonplus.ru

виды, габаритные размеры, ГОСТ, цены

Бетон и различные изделия, из него изготавливаемые, являются неотъемлемой частью современной индустрии строительства. Существует огромное количество марок и видов железобетона, а также разнообразных видов строительной продукции из него. Как для промышленного, так и гражданского строительства выпускаются панели стеновые железобетонные, о которых и пойдет речь в этой статье.

Оглавление:

1. Виды
2. Цены
3. Маркировка

Основные характеристики

Железобетонные панели являются элементами стеновых конструкций и производятся они в заводских условиях из армированного металлическими арматурными каркасами либо специальными сетками бетона, и характеризуются высокой устойчивостью к огню и прочностью. Они выпускаются из бетонов разных марок, и могут быть как внешними, так и наружными. Стеновые панели наружные жби и внутренние, могут выпускаться с применением теплоизолирующих материалов – утепленный вариант, так и без что наиболее характерно для внутренних элементов железобетонных стеновых конструкций.

Типоразмер

Железобетонные панели для возведения стен бывают самых разных размеров. Конструкции, технические требования и типоразмеры определены в ГОСТах 11024–84 для внутренних и в 12504–80 для внешних, а также СНиПах, технических условиях, в отраслевых и местных стандартах.

Указанные в плане и учитывающие поэтажную планировку и конструктивные схемы здания габариты плит, величина и количество проемов, а также необходимая толщина слоев, все это определяется согласно с проектными документами заказчика и является основными параметрами при их выборе и покупке. Зная об этом, предложения купить б/у стеновые жби панели, не вызывает особого отклика у покупателей.

Выпускаются как для монтажа на стальном, так и на железобетонном каркасах, и могут быть использованы для возведения как неотапливаемых, так отапливаемых и сооружений. Они выпускаются для жилищного строительства и могут иметь размеры 6х1,2 и 12х1,8 метра. Панели стеновые для промышленных зданий выпускаются длиной в 6, 9 и 12 м. Из легких бетонов, для стен с отдельными оконными проемами, производят специальные простеночные плиты длиной 3 и 1,5 метра, а для дверных проемов изготавливают плиты размером 1,48 и 2,98 м.

В наружные конструкции могут быть вмонтированы дверные и остекленные оконные блоки. Климатические условия региона, где возводится сооружение, а также теплотехнические характеристики применяемых материалов определяют толщину жб панелей для стен, которая может варьироваться от 20 до 50 см.

Основные виды

Все панели из железобетона для стен, условно, классифицируют по определяющим их типы параметрам:

1. Функциональному назначению сооружений и зданий:

• для возведения многоэтажных домов;
• сооружения технического подполья и цокольных этажей;
• строительства чердачных помещений.

2. Применяемым конструктивным решениям:

• составные;
• с цельной структурой.

3. Числу основных слоев:

• однослойные;
• двухслойные;
• трехслойные.

Панели для строительства стен имеют различную структуру, из-за чего принимают и передают ложащиеся на них нагрузки по разному, что дает основания подразделить их на:

• навесные;
• несущие;
• самонесущие.

Особенности многослойных панелей

Железобетонные однослойные панели изготавливаются из таких легких ячеистых бетонов как газо- и пенобетон, с заполнителями как, к примеру, аглопорит, перлит, шлак, керамзит. Толщина внешнего защитного наружного слоя колеблется от 2 до 4 см. Внутреннюю их поверхность, в большинстве случаев, покрывают декоративным отделочным цементом, по которому, в дальнейшем, осуществляют финишную отделку.

Двухслойные панели изготавливаются в виде двух ребристых плит из крупнопористого керамзитобетона, на внутренней стороне которых закрепляются такие утеплители как пенокералит, минераловатные плиты, пеностекло или пенобетон. Теплоизоляционный слой располагают внутри здания и покрывают защитным слоем цемента.

Трехслойные — это железобетонные ребристые стеновые панели, между которыми проложен утеплитель. Соединяются между собой слои, выполненные из железобетона, арматурными сварными каркасами. Толщину внутреннего слоя утеплителя выполняют согласно теплотехническому расчету.

Сколько стоят?

Несмотря на высокий спрос, этот строительный материал стоит не очень дорого. Сегодня производители продают стеновые панели из железобетона, начиная от 3 500 руб/м², за самые простые однослойные и от 5 000 руб/м² за трехслойные.

Маркировка

На любом железобетонном изделии, в том числе и на панелях, выпущенных заводом-изготовителем и соответствующим требованиям ГОСТа, проставляется несмываемой краской маркировка, содержащая всю информацию об основных характеристиках продукции. Состоит она из трех групп буквенно-цифровых знаков и разделяющих их дефиса.

В первой группе определяется тип изделия, в нашем случае ПС — панель стеновая. Во второй группе указаны вид бетона, класс арматуры, несущая способность, к примеру, Я — ячеистый бетон. Третья группа раскрывает особые свойства бетонных изделий, соответствующие специальным условиям их применения, например, индекс «Н» — указывает низ, а «В» — верх.

В таблице представлена принятая в настоящее время маркировка:

Этаж	несущие цельные	ненесущие цельные	несущие составные	ненесущие составные
Надземные	ПСВ	ПГВ	ПСВС	ПГВС
Подвальные и цокольные	ПСП	ПГП	ПСПС	ПГПС
Чердачный	ПСЧ	ПГЧ	ПСЧС	ПГЧС

Железобетонные панели для возведения стен пользуются неизменным спросом, что обусловлено как высокой скоростью возведения сооружений и не очень высокой трудоемкостью строительства, так и возможностью практически круглогодичного строительства. Кроме того, такие эксплуатационные характеристики этих изделий, как высокая несущая способность, долговечность и хорошая теплоемкость также способствуют популярности этого материала среди строителей.

stoneguru.ru

Стеновые панели для внутренней отделки дома

Отделка помещений всегда была очень специфической сферой деятельности. Растущие объемы приобретаемого и строящегося жилья требовали от подрядчиков все более быстрых технологий и материалов для внутренней отделки стен. Каждый год на рынке строительных и отделочных материалов появляются интересные новинки, позволяющие выполнять работы с высокой скоростью и обеспечивать очень приличный внешний вид внутренней отделки. Лидером в линейке наиболее популярных декоративных материалов стали листовые стеновые панели, и не только благодаря скорости работы с ними.

Характеристика стеновых панелей для внутренней отделки

Быстро выполнить внутреннюю отделку стен можно только при условии, что декоративный материал изготовлен в виде готовых модулей, блоков, листов, не требует предварительной подготовки, как, например, обои или декоративная штукатурка, и может непрерывно укладываться на внутренние стены с помощью нехитрых креплений.

Чаще всего для внутренней облицовки своих жилищ люди выбирают:

• Деревянные стеновые панели;
• Панели из многослойных материалов, с рельефным рисунком и красивой текстурой поверхности;
• Разнообразные стеновые панели на основе прессованных плит из древесных и бумажных волокон;

Важно! Заметно снизился интерес к внутренней отделке на основе стеновых панелей и вагонки из пластика. Подобные решения сейчас используются только в сочетании с пенополиуретановым утеплителем.

Современные пластиковые панели для стен для внутренней отделки очень серьезно меняют свою конструкцию. Стало меньше полимеров и больше натуральных материалов – дерева, бумаги, гипса. Такой разворот от пластика в сторону экологически чистых материалов не случаен. Стеновые панели из пластика плохо пропускают водяные пары, стены не дышат, и в итоге внутри квартиры резко увеличивается влажность. Из-за плохого поглощения звука все, даже самые слабые, шумы не поглощаются, а отражаются, что повышает зашумленность в помещении и резко снижает самочувствие находящихся внутри квартиры людей.

Но самым страшным грехом пластика является высокая токсичность продуктов его горения, поэтому даже местные возгорания, не говоря о настоящем пожаре, могут привести к серьезным отравлениям, угарам.

Кроме того, мода на «пластиковые шкатулки», в которые зачастую превращали свои жилища любители отделки листовыми стеновыми панелями из пластика, давно прошла и уступила место более экологичным и безопасным природным материалам.

Лучшие стеновые панели для отделки

Отделка помещения любым видом декоративных панелей требует взвешенного подхода и точного расчета в мотивации их применения. Если в квартире или частном доме присутствует большое количество изделий из натурального дерева, мебели, внутренних межкомнатных дверей, возможно, наиболее уместным и интересным будет использование настенных панелей из натуральной древесины.

Выбираем панели деревянные для стен

Панели из дерева используются для внутренней отделки стен уже несколько сотен лет. Чаще всего это резные или наборные плиты из дуба, вяза, бука. Массовое применение стеновых отделочных материалов из дерева сдерживалось высокой трудоемкостью их изготовления. В настоящее время стеновая панельная отделка изготавливается на промышленном оборудовании с использованием современных технологий окраски, тонировки, полировки древесины. Стоимость таких стеновых материалов значительно уменьшилась, благодаря использованию шпона и вставок из окрашенного в тон древесины фрагментов из пластика.

Стеновая отделка из дерева при правильной обработке обладает хорошими тепло и звукоизоляционными характеристиками. Самый популярный вариант деревянных панелей – это вагонка или рейки, из которых набирается вертикальная поверхность декоративной панели. Деревянные панели для внутренней отделки стен создают очень теплую и комфортную атмосферу в комнате.

Отделка деревянной вагонкой с нанесением рисунка вручную или по калькам может с успехом использоваться для коридора, прихожей, вспомогательных помещений, лоджий, балконов. В зале, кухне деревянные панели применяют в виде квадратных листов толщиной в 5-10 мм, облицованных шпоном из дорогих сортов древесины. Не рекомендуется применять панели в спальных и детских комнатах из-за большого содержания лака и политур в толще древесины. К домашнему камину или его имитации идеально подойдет интерьер с отделанной деревом теплой стеной комнаты.

Натуралистический стиль под дерево можно дополнить или поддержать с помощью МДФ-панелей или текстурированной ДВП. В этом случае можно легко подобрать декор из спрессованной бумаги с нанесенным рисунком понравившейся породы дерева. Такая облицовка имеет на торцах шипы и пазы, с помощью которых стандартные 25-сантиметровые полоски можно собрать в единую плоскость на стене.

Стиль, при котором большинство стен в доме или квартире имеет отделку из дерева или под дерево, не всегда уместен, и далеко не всем может нравиться. Прежде всего, деревянная отделка стен не сочетается с современными вариантами хай-тек, авторскими работами с использованием большого количества светлых и белых оттенков. В этом случае нужно искать более подходящие варианты, например, стеновые панели в модном трехмерном исполнении.

Совет! Любые, самые экологично чистые панели должны обладать высокой стойкостью к воспламенению и иметь статус «не поддерживающие горение».

Чаще всего изделия из прессованной бумаги или мелкодисперсной волоконной массы пропитывают специальными солями металлов – никеля, железа, хрома, так как это делается для повышения огнестойкости древесины. Но, в отличие от бруса и бревна, панели для внутренней отделки должны быть допущены к продаже и использованию только по прохождении санитарно-гигиенической экспертизы и сертификации. Партия панелей соответственно маркируется и подтверждается оформлением соответствующих сертификатов качества.

Многослойные панели

Самым простым и доступным вариантом для отделки считаются реечные панели из прессованной бумаги с покрытием из полихлорвиниловой пленки. Чаще всего стеновую отделку выпускают в виде малоразмерных квадратных форм с размером стороны от 25 см до 100 см или в виде профилированных полосок материала по типу вагонки.

Большая толщина позволяет выполнять на поверхности декора довольно глубокие рельефные рисунки с имитацией природных материалов, от камня до дерева.

Особо следует упомянуть многослойные панели с отделкой внешней поверхности натуральными материалами – каменной крошкой, профилированной древесиной, шпоном.

Одним из наиболее удачных многослойных вариантов стеновых панелей являются так называемые противошумовые покрытия. По сути, такой материал состоит из слоев плотного поролона с чередующимися слоями полимеров и волоконного материала. Основой для панели служит тонкостенная гипсовая плита с наполнителем. Помимо прекрасных декоративных свойств, такой материал очень хорошо поглощает шум, звуки, вибрации, прекрасно сохраняет тепло в помещении.

Стеновые панели для офисов и коммерческих помещений

Один из вариантов стеновых отделочных материалов хорошо известен массовому потребителю. Это гипсокартонные листы, с помощью которых давно и успешно выравниваются самые кривые и неудачные внутренние стены домов и квартир. Успех ГКЛ заставил ведущих производителей отделочных материалов выпустить декоративный вариант ГКЛ с покрытием гипсовой основы тонким текстурированным виниловым пластиком самой различной расцветки.

По заявлениям производителей, существует не менее 120 различных вариантов текстуры и цветов. Но в большинстве это сдержанные монотонные цвета и текстуры, хорошо подходящие для офисов и больших коммерческих помещений. С помощью готовых листов, размером 1,2х2,5м или 1,2х0,3м, можно легко и достаточно быстро выполнить отделку стен с большой площадью поверхности. Стык между отдельными элементами декора закрывается специальным алюминиевым или деревянным профилем.

К сведению! Использование гипсовиниловой плиты дает возможность получить практически идеально ровную плоскость и геометрию внутренних стен большой протяженности.

Никакими другими способами ровной плоскости декоративной отделки без «бочек» или «пропеллеров» не добиться. Если не использовать ГВЛ, для отделки стен больших размеров поверхность придется отделывать панелями с глубоким рельефным рисунком и довольно контрастными тонами расцветки. Только так можно избежать впечатления неровных стен.

Современные декоративные стеновые материалы

Кроме стеновых и шумоизоляционных материалов, очень часто используются гипсовиниловые панели, материалы, прессованные из смеси ПВХ и древесной стружки, стеклопластиковые плиты. Таким образом, можно получить имитацию мрамора, гранита, кирпичной кладки, истертого бетона и бутового камня. Чаще всего подобные стеновые плиты применяются для отделки ванных комнат, кухни, туалетов.

Для спальни, детской комнаты, зала очень большой популярностью пользуются гипсовые отливки с выразительным 3D рельефом. Большинство таких стеновых фрагментов объединяются в одну композицию, состоящую из множества рельефных деталей и графики. Декор промышленного изготовления, как правило, проще и оформляется в виде монотонного рисунка: волн, квадратов, переплетения линий.

Особенности крепления стеновых панелей

Не все стеновые панели обладают достаточной стойкостью к влаге и высокой температуре, поэтому для внутренней отделки стен в ванной и кухне чаще всего используют прессованные композиции с верхним декоративным слоем из винила. Кроме того, при выборе декора и исполнения стеновой отделки необходимо учитывать степень расширения материала при нагреве или увлажнении.

Панели на основе бумажных волокон или необработанного дерева в отделке стен кухни или ванной лучше не использовать, или выбирать многослойные материалы с полимерным покрытием и обработанными торцами.

Стандартные способы крепления декора на стенах подразумевает использование:

• Специальных клеев по типу «жидкие гвозди»;
• Специальных лент и полотнищ с двухсторонней клеевой основой;
• Деревянной обрешетки или металлической каркасной основы, на которую крепятся листы или целые сборки из панелей.

Крепление на клей требует подготовки поверхности стен и определенных навыков работы с клеевыми составами. Во-первых, слой клея должен быть максимально равномерным по кромке панели, во-вторых, количество клеевой массы нужно строго регулировать, чтобы панель к стене прилегала ровно, и при этом в швах и стыках не выступали излишки клея.

Заключение

Стеновые панели давно превратились в самостоятельный вид отделки. Выразительность и прекрасные декоративные качества позволяют получать оригинальные интерьерные решения. В ряде случаев при изготовлении панелей из древесины используются приемы художественной графики и резьбы по дереву. Стоит стеновая панель ручной работы довольно дорого, поэтому наряду с оригинальным деревом применяется имитация из пластика и прессованной бумаги.

Такие стеновые вставки из древесины зачастую являются авторскими работами и сами по себе очень ценятся. Кроме того, при надлежащем уходе деревянная облицовка легко прослужит без потери внешнего вида не менее 50лет. Есть смысл вкладывать средства в деревянные высокохудожественные панели, с течением времени они не теряют в цене и могут использоваться, даже как обычные настенные предметы интерьера.

bouw.ru

Современные виды стеновых панелей для внутренней отделки

Рост потребительского спроса на городское и загородное жилье требовал от застройщиков ускорения работ по строительству и вводу объектов в строй. На ускорение роста объемов строительных работ рынок ответил появлением новых строительных материалов, о наличии которых еще десять лет назад никто не слышал, например, стеновые панели для внутренней отделки.

Каждый год на рынке появляется материалы, которые, при приемлемых ценах позволяют производить работы по внутренней отделке помещений с высокой скоростью и достойным качеством. Лидером среди отделочных материалов, предназначенных для таких работ, можно смело назвать листовые панели, выполненные из различных материалов.

Характеристика плит для отделки внутренних стен

Скорость и качество внутренней отделки обеспечиваются при соблюдении ряда правил:

1. Плиты, панели, произведены как модули, готовые к установке.
2. Основная поверхность не требует какой-либо серьезной подготовки.
3. Укладка материала может вестись непрерывно при этом для этой работы нет необходимости в использовании сложных приспособлений и инструмента.

Если проанализировать объемы продаж отделочных материалов, то можно сделать заключение о том, что чаще всего, особенно если речь идет о загородном доме потребители предпочитают панели, выполненные из древесины или ее заменителей. Следом идут композитные панели, прессованные плиты из разных волокон.

Пластиковые панели за последние годы заметно, изменили свою конструкцию. Собственно, уменьшился объем полимеров и вырос объем материалов натурального происхождения древесины, гипса и пр. Это вызвано тем, что полимерные материалы плохо пропускают пар и в результате в помещении происходит рост влажности. Кроме того, панели, выполненные из пластика, не поглощают лишний шум, а, наоборот, отражают его и в результате в помещение повышается общий уровень шума. Но все это не так и страшно. Страшное то, что при горении пластик выделяет множество токсичных веществ, по-настоящему опасных для жизни.

Критерии выбора панелей

Чем должен руководствоваться потребитель, выбирая декоративные покрытия для стен в квартире или доме.

Экологическая и пожарная безопасность. То есть, для изготовления плит должны быть использованы экологически безопасные материалы. Кроме того, они должны обладать определенной стойкостью к воздействию пламени.

Выбирая тип покрытия, потребитель должен учитывать класс помещения, в котором будет установлена плита. То есть для помещений с повышенной влажностью, кухня, ванна и пр., должны быть использованы только влагостойкие материалы.

При выборе плит надо учесть и то, какие нагрузки будут на них оказываться. То есть, если декоративные стеновые панели будут установлены в детской, то необходимо выбирать прочный и простой в уходе материал.

Отдельно стоит вопрос о простоте их установки.

На сегодня при отделке помещений применяют три типа изделий:

Наборные рейки

Панели на стену в виде наборных реек обладают следующими характеристиками:

Материал изготовления – ДСП, МДФ и пр.;

Габаритные размеры 3700х300х12 мм, указаны максимальные размеры, они могут изменяться в зависимости от производителя. Наборные рейки применяют в комнатах с малой площадью или в комнатах со сложной геометрией стен (наличие ниш, внешних и внутренних углов).

Листовые панели

Самым большим по площади материалом являются настенные панели для внутренней отделки. Их габариты составляют 122х244х0,6 см. Для производства панелей применяют ДВП и пр. В процессе изготовления исходное сырье пропитывают, смолами, а также противопожарными и антисептическими жидкостями. Плиты имеют многослойную (композитную) структуру. На лицевой поверхности может быть нанесен какой-либо рисунок или определенная фактура. Монтаж панелей выполняют с помощью клеящего состава. Главное достоинство этого облицовочного материала заключается в том, что возможна обработка сразу большой площади.

Плиты

Декоративные панели (плиты) на стену выполняют и в форме квадрата, и они имеют два унифицированных размера:

• 300х300 мм;
• 980х980 мм.

Использование этого материала позволяет реализовывать самые смелые дизайнерские решения. Применение плит позволяет формировать рисунки различной формы. Для закрепления плит на стену применяют или клеящий состав или кляммеры.

Для изготовления плит применяют МДФ, ДСП, ПВХ.



Достоинства панелей

Панели для отделки стен внутри помещения обладают определенным набором преимуществ и недостатков, которые должен понимать потребитель.

Декоративные панели для внутренней отделки стен, произведенные из различных материалов имеют длительный срок службы. Производители заявляют о том, что при соблюдении правил установки эти изделия служат «вечно».

Для ухода за панелями нет необходимости в использовании специальных моющих средств. При необходимости достаточно использовать кухонные моющие средства и влажную тряпку.

Экологическая безопасность. Как уже отмечалось для изготовления декоративных панелей применяют натуральные материалы, относящиеся к экологически безопасным. Большая часть выпускаемых панелей может быть использована для отделки помещений в больницах, поликлиниках, детских садах и школах. К безопасным относят плиты, производимые из древесных стружек и волокон.

Декоративные плиты отличает простота монтажа. При его осуществлении нет необходимости в использовании дорогостоящего инструмента. А при соблюдении инструкций по монтажу панелей эту работу можно выполнить своими силами, не привлекая для этого сторонних мастеров.

Современные панели, предназначенные для внутренней отделки можно использовать для помещений любого типа.

Уровень цен на продукцию, приемлем для всех групп потребителей. С учетом длительности службы панелей, затраты на их приобретение и монтаж сводятся к минимуму.

Материал для панелей

Любой домовладелец желает видеть в своем доме качественные облицовочные материалы. Выше отмечалось, что для изготовления панелей могут быть использованы различные материалы или их комбинации. Это делается для того, чтобы изделия приобрели новые потребительские свойства.

Натуральная древесина

Этот материал считается классикой, и находится на пике популярности уже много лет. Надо отметить, что этот материал, в сравнении с другими, обладает рядом достоинств. Для изготовления деревянных панелей применяют следующие сорта древесины:

• дуб;
• клен;
• бамбук и пр.

Существует мнение, что древесина имеет определенные требования к использованию, в принципе это верно. Но по большей части в современных облицовочных материалах применяют шпон и это позволяет сэкономить на приобретении строительных материалов.

Многие считают, что дерево является довольно требовательным к использованию. Это действительно так. Но не нужно забывать, что для производства облицовочных элементов в дело идет переработанный материал, а чаще всего идет в дело шпон. Панели, покрытые шпоном, производят в реечном и плитном варианте.

Древесно-стружечные плиты ДСП

Для производства этого материала применяют отходы производства по переработке древесины. В частности, в ход идут стружка, опилки. После их пропитки и обработки давлением на специальном оборудовании происходит формирование плиты ДСП. Они могут поставляться на рынок с облицовкой и без нее. Такой подход позволил предложить потребителю ДСП плиты с разными цветовыми решениями поверхности. Существует мнение, что ДСП выделяет вещества вредные для человека, но на деле, повода для беспокойства нет. Дело в том, что применяемые материалы отвечают всем требованиям безопасности, предъявляемые нормативной документацией.

Древесно-волокнистая плита ДВП

Для производства этих плит тоже применяют отходы деревообработки, но при этом не применяют никаких полимерных средств для склеивания древесных волокон. Именно поэтому ДВП признан экологически безопасным материалом. Кроме широкой применяемости простоты обработки, плиты ДВП отличаются низкой стоимостью, доступной большинству потребителей. Для укладки плит ДВП на стену применяют:

1. Обрешетку, выполненную или из деревянных брусков или из металлического профиля.
2. Клеевой состав, в этом случае стена должна пройти подготовку, с нее необходимо удалить старое покрытие, зачистить ее, заделать трещины и удалить выпуклости. Кроме этого ее необходимо просушить.

ДВП панели выпускают в следующих исполнениях:

• с ламинированной поверхностью;
• шпонированные;
• с окрашенной поверхностью;
• обтянутые тканью.

Принимая решения об использовании ДВП панели для отделки помещений надо учитывать то, что она не обладает стойкостью к воздействию пара и влаги.

МДФ панель

Издалека МДФ похож на ДВП, но их различает как минимум цена. МДФ дороже. При эксплуатации плиты, изготовленные из этого материала показывают следующие достоинства:

• высокая тепло- и звукоизоляция;
• стойкость к действию открытого огня;
• сопротивляемость механическим воздействиям, в том числе и ударного характера;
• невосприимчивость пара и влаги.
• МДФ панели поставляют потребителю в следующих исполнениях:
• с ламинированной поверхностью;
• шпонированные;
• с окрашенной поверхностью;
• обтянутые тканью.

ПВХ – поливинилхлорид

Еще не так давно, строительные материалы, выполненные из ПВХ, устойчиво занимали первые места по объемам продаж. Но ситуация изменилась с выходом на рынок новых, естественных облицовочных материалов. Но и тем не менее этот материал нельзя сбрасывать со счетов. Он не восприимчив к пару и влаге. Их используют при обустройстве помещений с повышенной влажностью. Такие панели имеют длительный срок эксплуатации, разумеется, при соблюдении правил, определенных производителем.

Отделочные материалы из ПВХ могут нести на поверхности окраску любого цвета и на ней имитируют древесину, металл и покрытие под кирпич.

Немного о других панелях

Выбор стеновых панелей, разумеется, не ограничивается описанными выше материалами. Для их изготовления применяют, например, стекло.

Кстати, этот вариант подходит для тех, кто хочет украсить свое жилье оригинальными рисунками или фотографиями. Нет нужды переживать о том, что такое стекло легко разбить. Его производят по технологиям, позволяющим выдерживать нагрузки, в том числе и ударные.

Конструкции, изготовленные из гипсокартона, надежны в эксплуатации, на их поверхности можно изобразить фактуру. Простота обработки, ее можно разделать острозаточенным ножом, позволяет сооружать сложные конструкции, обустраивать арочные проходы и пр.

Некоторые домовладельцы для обустройства интерьера применяют панели, выполненные из металла. Но, наверное, такое покрытие плод необузданной фантазии дизайнера.

Особенности монтажа

Для установки плит, причем материал, роли не играет, применяют обрешетку. На стену, которую закрывают, устанавливают конструкцию, собранную из бруса или металлического оцинкованного профиля. Ее размеры определяет тип облицовочного материала. Высота бруса или профиля зависит от того, будет ли выполняться дополнительное утепление или гидроизоляция. Традиционно для внутренних работ применяют брус хвойных пород сечением 50х50 мм.

Для крепления плит используют кляммеры или другие замочные приспособления. Кроме, них используют и стандартный крепеж – саморезы и пр.

Если стены ровные, то в этом случае допустимо после подготовки устанавливать плиты или на клеевой состав, или на крепеж.

При доставке материала на место работы необходимо строгое соблюдение правил перевозки подобного груза, хранить его лучше в помещении с температурой выше +5 градусов.

Необходимый инструмент для монтажа

Кстати, при монтаже необходимо постоянно проверять вертикаль устанавливаемых панелей, поэтому, под рукой должен быть или строительный отвес, уровень, угольник и рулетка.

Не помешает наличие на объекте электрической дрели, лобзика, перфоратора.

Оцените статью, напишите комментарий, а если статья понравилась и была полезна, поделитесь ей с друзьями.



strir.ru

Стеновые железобетонные панели: ГОСТ, монтаж на видео

Привычный и распространенный строительный материал — стеновые железобетонные панели. Широко используются как для жилищного строительства, так и для возведения промышленных объектов. Особо популярны технологии панельного домостроения были в 70-е и 80-е годы, когда во многих городах появлялись целые районы панельных многоэтажек.

Выбираем стеновые панели

Основная причина востребованности панельного домостроения – скорость возведения конструкций: ЖБИ изделия представляют собой крупного размера панели, иногда стену целиком. Технология панельного домостроения называется индустриальным методом строительства. Все изделия стандартизированы ГОСТ, что облегчает монтаж.

В современном строительстве чаще стали применять другие методы строительства – к примеру, возведение монолитного каркаса здания с последующим заполнением фасадных стен более легкими материалами (газобетон, блоки из других материалов). Возможно, это связано с тем, что экономическая и политическая ситуация в России привела к массовому закрытию промышленных предприятий, в том числе, и заводов по производству ЖБИ. Вторая причина – технические требования к оборудованию строительной площадки для возведения конструкций из железобетона: наличие достаточных проездов для панелевозов, башенных кранов с большой грузоподъемностью, необходимых для монтажа, и пр.

Страничка истории

Впервые технология строительства с применением крупноформатных армированных панелей из бетона была применена в Америке, при строительстве Форест-Хилс Гарденс в 1910 году. В Европе подобная технология известна под названием системы Аттербери. Имя методу дал архитектор Гросвенор Аттербери.

Широкомасштабное использование унифицированных большеразмерных изделий при строительстве получило с урбанизацией и необходимостью сокращения сроков при массовой застройке. Новый взгляд на архитектуру, сформулированный Ле-Корбюзье потребовал новых материалов, таких как стекло, металл, бетон. Проблема восстановления городов после Второй Мировой войны также отлично решалась применением быстровозводимых зданий из стеновых железобетонных панелей. Концепция строительства для типовой массовой застройки, разработанная Ле-Корбюзье, повышает эффективность процесса возведения зданий и широко использовалась и продолжает использоваться во всем мире. В Советском Союзе отцом индустриального метода строительства считается архитектор В.И.Светличный.

Технология изготовления изделий из железобетона

Крупноформатные изделия из железобетона производятся в заводских условиях. В зависимости от назначения, панели выпускаются разных размеров. При производстве применяются различные марки бетона и способы армирования. ЖБИ изделия различаются способом армирования:

• обычное армирование;
• предварительно напряженное;

Выпускаются плиты для использования в качестве наружных стен и для внутренних перегородок. ГОСТ 11024–84 определяет стандарты для внутренних панелей, а ГОСТ 12504–80 описывает наружные. Для изготовления используются бетоны различных марок:

• особо тяжелые;
• тяжелые;
• легкие;
• особо легкие;

Наиболее распространенные размеры панелей, применяемых для жилищного строительства 600х120 и 1200х180 см. Стеновые плиты, используемые для зданий промышленного назначения, производятся размерами в 600, 900 и 1200 см. Для формирования дверных и оконных проемов выпускаются изделия меньших форматов – для простенков. ГОСТ 130-15.4—84 регламентирует размеры стандартных изделий. Пустотелая сборная железобетонная панель применяется для устройства перекрытий. Санузлы, лифтовые шахты изготавливаются цельными готовыми блоками.

Помимо использования ЖБИ заводского изготовления в некоторых случаях применяют изделия, изготовленные непосредственно на строительной площадке.

Панельное домостроение – новый взгляд

Однако новые способы строительства не вытеснили быстровозводимых строений из ЖБИ изделий. Новые требования, выдвигаемые строительной индустрией, воплощаются в новые стандарты для производства стеновых железобетонных плит. Производители уже не привязывают размеры железобетонных панелей к определенным нормам: изделия ЖБИ используются не только в многоэтажном жилом строительстве. Все чаще их применяют для строительства многоквартирных домов малой этажности, и даже для возведения частных коттеджей.

Разработаны двух и трехслойные железобетонные панели, в которых помимо несущей части используются слой теплоизоляции. Трехслойные панели представляют собой «сэндвич», в котором внутренняя и наружная часть делается из железобетона, а внутренняя – из утеплителя (минеральная вата, пеносиликат, фибролит, и др.). Наружная и внутренняя части трехслойных плит связаны между собой армированием и закладными деталями. Существуют варианты изделий с уже готовой внешней отделкой панелей. Толщина стеновых плит зависит от назначения и конструкции плиты.

Размеры плит, имеющих слой утеплителя, зависят от толщины теплоизоляционного слоя, который подбирается в зависимости от климата места строительства.

Технология возведения зданий из железобетонных плит

Производимые стеновые плиты имеют довольно значительные размеры и вес, поэтому для их перевозки требуется специальный транспорт. Специальной техникой осуществляется и монтаж железобетонных панелей.

Существуют бескаркасные и каркасные методы возведения панельных зданий. Для монтажа плит ЖБИ по каркасной технологии используются сварные и железобетонные каркасы. Сначала устанавливаются панели ограждения железобетонные, расположенные на дальнем конце от установленного крана, затем внутренние перегородки, потом ограждающие конструкции со стороны крана. Установка плит осуществляется:

• по имеющимся на перекрытиях отметкам;
• по технологии фиксированного монтажа: выставляют продольную и поперечную панели, их жестко фиксируют, а относительно выставленных элементов производят монтаж остальных;
• замковый способ – плиты скрепляются специальными монтажными элементами, заделанными в панель при изготовлении;

При возведении панельных строений особое внимание нужно уделять герметизации межпанельных швов и устранению мостиков холода.

Крупнопанельная технология строительства позволяет в сжатые сроки возводить капитальные постройки, имеющие длительный срок использования, высокие эксплуатационные качества. Эти особенности влияют на выбор технологии как застройщиков, так и заказчиков. А постоянное совершенствование процесса изготовления ЖБИ позволяет оптимизировать строительные расходы.

Смотрите также:

1propaneli.ru
