Походный стул своими руками – Два популярных в интернете складных стульчика своими руками: пошаговые описания с чертежами

Складной стульчик своими руками: процесс изготовления и дизайн

Рыбалка — одно из популярных мужских развлечений. Приятно провести время на берегу водоема. Опытные рыбаки понимают, что для комфортной рыбалки необходимо удобное место для сидения. Сидеть на бревнах неудобно, таскать за собой громоздкое кресло тоже не вариант. Идеальным решением этого вопроса будет раскладной стул со спинкой, который в сложенном состоянии компактен, а при использовании поможет не нагружать спину, которая быстро устает от долгого сидения.

Складной стул — идеальный вариант для любителей рыбалки, отдыха на природе.

Высота стула может составлять 350 мм — 450 мм.

Магазинные варианты не всегда подходят, поскольку зачастую эти изделия либо не отличаются надежностью, либо очень дорого стоят. Поэтому наиболее рациональный выход – сделать складной стул для рыбалки своими руками. Самодельный стульчик не только поможет сэкономить деньги, но и позволит разгуляться фантазии и сделать хороший продукт из качественного материала. Преимущества такого стула в его компактности, устойчивости, простоте транспортировке и несложном изготовлении.

Незаменим этот предмет мебели и на кухне, даче, так как в сложенном виде он достаточно компактен и не занимает много места.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности.

Разновидности складных стульев

 Наиболее распространенные варианты исполнения стульев такого плана — это варианты со спинкой и без спинки.

1. Табурет без спинки проще в исполнении и менее затратный в плане материала, однако, первый вариант гораздо удобнее в эксплуатации. Спинка стула может быть выполнена из дерева, то есть изделие будет цельной конструкции или же сиденье и спинка изготавливаются из прочной ткани, которая натягивается на каркас основания.
2. Также можно разделить стулья по разновидности ножек – они могут быть прямые, перекрестные и сплошные. Материалом для стула может быть металл, пластик или дерево. Для изготовления металлических или пластиковых стульев потребуются особые инструменты и навыки, поэтому сделать их самостоятельно будет довольно трудно.
3. Вариант с деревянным стульчиком наиболее прост, благодаря широкому ассортименту материалов, их доступной цене и неприхотливости дерева в работе.

На первый взгляд чертеж этого предмета напоминает скорее кубик-рубик, причем совершенно не понятно каким образом можно следуя ему что-нибудь соорудить.

Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

Помните, что средние бруски размещаются таким же образом, что и внешние, широкие.

Материалы и инструменты

Исходя из того, что вариант с материалами из дерева — наиболее простой и бюджетный, остановим свой выбор на нем. Основой стульчика станут деревянные бруски, размеры которых будут зависеть от размера конкретного стула. Они будут служить ножками и несущей частью для спинки.

Приступая к сборке, в первую очередь необходимо разместить осевые болты на ножках стула, при этом ось следует располагать не на середине ножки, а ближе к их верху, в ином случае, стул будет высоким и не станет отличаться особой устойчивостью.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Не зацикливаясь на размышлениях, перейдем к практическим действиям.

Материалами для сиденья и самой опорной частью для спины человека могут стать деревянные рейки или плотная ткань, например, брезент. Дерево нужно выбирать качественное, желательно остановить свой выбор на твердых сортах древесины (береза, дуб и другие), поскольку от этого будет зависеть срок службы изделия. Для соединения деталей в единую конструкцию понадобятся крепежные элементы, в нашем случае это болты, гайки и шайбы для подвижных соединений и саморезы по дереву для неподвижных.

Производя сборку, не следует забывать, что шляпки гаек и болтов нужно утапливать заподлицо.

Производя сборку, не следует забывать, что шляпки гаек и болтов нужно утапливать заподлицо.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Из инструментов для выполнения данной работы достаточно стандартного набора плотника, который находится в домашнем распоряжении практически у каждого хозяина:

• дрель;
• шуруповерт или набор отверток;
• ножовка по дереву и по металлу;
• гаечные ключи, нож или ножницы, если придется работать с тканью;
• напильник и наждачная бумага для последующего удаления поверхностных дефектов.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности, а вот сосна, значительно облегчит конструкцию, вот только ее соединения не долговечны и могут быстро расшататься.

Складной стул — идеальный вариант для любителей рыбалки, отдыха на природе.

Также для завершающего этапа потребуется лак или пропитка для дерева, использование которых необходимо не только для придания красоты внешнему виду, но и для защиты от паразитов и воздействия влаги.

Описанное изделие изготавливается без ручки, однако, этот пробел достаточно легко устранить, установив переносные ручки между внутренними ножками.

Без особого труда можно сделать такой стул собственными руками, даже не являясь столярных дел мастером.

Порядок действий

Процесс изготовления стула довольно прост, и справиться с ним сможет даже человек без профессиональных навыков в этом деле.

1. Необходимо собрать сиденье, путем крепления поперечных реек к брускам основы.
2. Далее следует сборка рамы, состоящей из двух брусков, сверху которых монтируются рейки спинки, посередине — перекладина для сиденья (внизу рама будет служить передними ножками изделия).
3. Задние ножки оборудуются двумя подвижными перекладинами вверху и внизу.
4. Верхняя перекладина соединяется со спинкой, нижняя — с основной рамой путем болтовых соединений.
5. Сиденье крепится к средней раме также при помощи болтов. В итоге получается стул, который при поднятии складывается в компактную конструкцию, не занимающую много места и имеющую небольшой вес.
6. В случае работы с тканями или кожей для сидушки и спинки, заранее отмеренный и сшитый чехол надевается на рейки в процессе сборки вместо деревянных поперечных деталей.

Раскладной стульчик очень полезное в хозяйстве приспособление.

Его можно использовать в гараже, где постоянно не хватает места, брать на природу и просто, при необходимости, использовать в квартире.

Незаменим этот предмет мебели и на кухне, даче, так как в сложенном виде он достаточно компактен и не занимает много места.

После того, как стульчик готов, необходимо произвести завершающие работы. Во-первых, следует избавиться от всех шероховатостей и лишних выступов. Болты утапливаются в основу дерева, напильник и наждачная бумага устраняют дефекты, лак добавит гладкости и подчеркнет натуральный цвет древесины, что само по себе уже будет красиво. Однако если фантазия требует большей красоты, можно использовать навыки выжигания и резьбы по дереву, либо придать изделию более интересную форму еще на этапе проектирования.

Необходимо лишь деревообрабатывающее оборудование, которое имеется почти в каждом гараже или мастерской любителя столярного дела, начальный навык по работе с деревом и, самое главное — желание мастерить.

Его можно использовать в гараже, где постоянно не хватает места, брать на природу и просто, при необходимости, использовать в квартире.

Задавшись вопросом, как сделать стул для рыбалки своими руками, можно получить замечательное изделие, которое верой и правдой прослужит долгое время. При этом можно сэкономить массу денег и дать разгуляться полету фантазии, создав действительно уникальную авторскую работу.

При необходимости есть возможность изменить высоту собранного стула, для этого между средними брусками сиденья достаточно вставить иной брусок, сечением примерно 20х20 мм.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности, а вот сосна, значительно облегчит конструкцию, вот только ее соединения не долговечны и могут быстро расшататься.

Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

ВИДЕО: Раскладной стул своими руками. Homemade folding chair

Складной стульчик своими руками: 50 фото-идей

Комод из картона в интерьере

В каждом из нас живет творец. В определенный период существования человеку, как личности, необходимо, сделать что-нибудь собственными, не всегда золотыми ручками. Порывы эти получают свое воплощение у…

Из какого дерева делают мебель: рекомендации эксперта

Многие столетия наши деды и прадеды использовали для изготовления мебели обработанный древесный материал. В век прогресса существует множество синтетических заменителей, но и теперь потребитель отдает…

Какой должна быть мебель для девочки подростка?

Многие подростки стремятся к веселью и хотят яркой жизни. Они активны, полны сил и довольно эмоциональны. Интерьер должен полностью отражать настрой ребенка, его увлечения. Поэтому выбирая дизайн комнаты,…

Почему мебель типа трансформер нужна в интерьере малогабаритной квартиры

Мебельный рынок богат разнообразными предложениями: от бюджетных вариантов до роскошных экземпляров, которые по своей красоте и качеству могут сравниться с мебелью королевских дворцов. Однако для многих…

Как расставить мебель в однокомнатной квартире?

Если вы стали хозяином однокомнатной квартиры, то у вас появилась большая головная боль в маленьком пространстве – как в этом помещении жить без спальни и гостевой комнаты? Но посмотрите на ситуацию с…

Мебель в стиле лофт — уютная и современная обстановка своими руками

В 40-е годы ХХ века в США стал очень востребован индустриальный стиль оформления своего жилища. Популярность он приобрел из-за нехватки доступного недорогого жилья для обычных людей. В ход для обустройства…

berkem.ru

Как сделать складной стул: чертежи, фото, схема сборки

Складной стул табурет: подробные чертежи, схема сборки и фото.

Делаем раскладной стул своими руками.

Складные стулья очень компактны их легко разложить-сложить, при этом они занимают минимум места, и не загромождают пространство в помещении.

Складному стулу всегда найдётся применение в доме, на даче, на пикнике, раскладной стул незаменим на рыбалке, в сложенном состоянии его можно легко нести в руке.

Изготовить складной стул можно своими руками, в этой статье мы подробно рассмотрим, как самостоятельно сделать складной стул табурет. Для начала ознакомимся с чертежами.

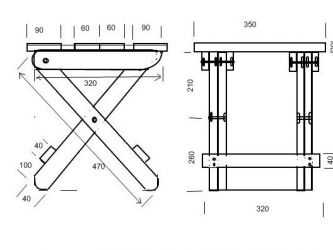

Чертёж складного стула.



Ещё один чертёж, конструкция идентична, разница только в размерах.

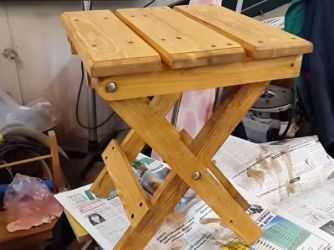

А вот так выглядит сам раскладной стул.

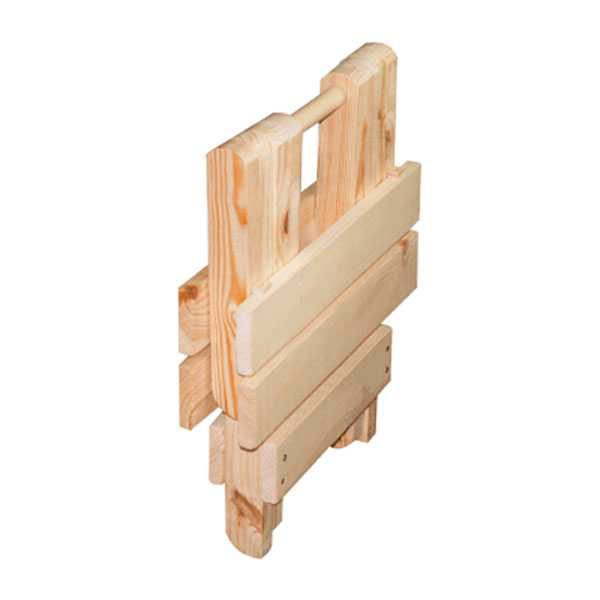

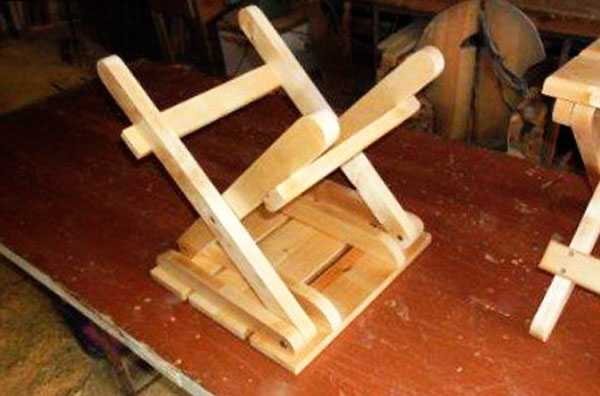

Стул в сложенном состоянии.

Материалы и инструменты для изготовления складного стула.

Для изготовления стула желательно использовать древесину твёрдых пород дерева, такой стул прослужит долго, но в то же время твёрдая древесина более тяжёлая, оптимально сделать стул из сосны, она более податлива в обработке и стул будет намного легче.

Итак, чтобы сделать раскладной стул нам понадобятся материалы:

• Бруски 470 х 40 х 20 мм. – 4 шт. (ножки).
• Бруски 320 х 40 х 20 – 4 шт. (перекладины под сидение).
• Бруски 320 х 40 х 20 – 2 шт. (накладки для ножек).
• Бруски 350 х 60  х 20 – 4 шт. (сидение).
• Болты 6 х 40 мм – 6 шт.
• Саморезы – 45 мм.

Также понадобится стандартный набор инструментов для работы с древесиной:

• Ножовка.
• Рубанок.
• Стамеска.
• Дрель, сверло с зенкером.
• Крестообразная отвёртка.
• Наждачная бумага.
• Угольник, рулетка, карандаш.

Как сделать складной стул своими руками.

Приступаем к изготовлению стула. Подготовим бруски согласно предоставленным размерам, все бруски нужно обработать наждачной бумагой, убираем заусеницы, сглаживаем острые углы.

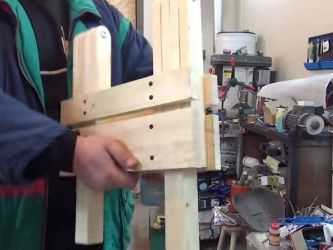

Соединяем каждую пару ножек стула по оси болтами, при сборке шляпки болтов и гайки нужно утапливать заподлицо, для этого отверстия дополнительно зенкуем.

Соединяем ножки верхними торцами с перекладинами сидения болтами и гайками, две ножки с одной стороны крепятся к внешним перекладинам и две ножки с другой стороны к внутренним перекладинам.

К перекладинам крепим внешние бруски сидения.

Для устойчивости стула к ножкам в нижней части крепим саморезами поперечины.

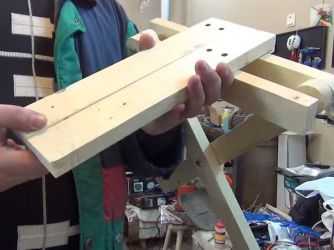

Теперь нам нужно на сидении правильно закрепить средние бруски, один брусок крепится к внешним перекладинам, другой к внутренним перекладинам, используем саморезы. В разложенном состоянии стула внутренние бруски сидения служат упором и поддерживают конструкцию.

Стул должен легко раскладываться и складываться, чтобы стул было удобно нести в руке, можно сделать удобную ручку.

Популярные самоделки из этой рубрики

Стол из катушки для кабеля: фото изготовления…

Стул для рыбалки своими руками: чертежи, фото…

Светильник из бревна

Светильники из дерева сделанные своими руками фото…

Стул со спинкой своими руками чертежи, фото…

Как сделать складной столик: чертежи, фото…

Винная стойка для бутылок своими руками…

Как сделать раскладной столик: фото, чертежи, разм…

Как сделать складной стул со спинкой: чертежи, фот…

Как сделать ключницу настенную: фото, чертежи…

Как сделать детскую кроватку новорождённого: разме…

Как сделать книжные полки своими руками…

sam-stroitel.com

Стулья своими руками. 700 фото. Схемы, макеты, чертежи и мастер классы

Стулья своими руками в разборе

Садовый стул своими руками. Размеры и чертежи деталей

Ниже вы можете ознакомиться с чертежами деталей садового стула. Вы можете изготовить деревянные детали самостоятельно, а можете заказать изготовление этих деталей по указанным чертежам на ближайшей мебельной фабрике, при этом вам останется только собрать стул из готовых деталей используя заранее подготовленные крепления и фурнитуру. Как видите из фото ниже, изменив размер планок для сиденья и спинки из садового стула может получиться садовая скамейка.
По этой ссылке вы можете скачать PDF файл с подробными инструкциями на языке автора.

Чертежи и схема сборки

Источник фото: instructables.com/id/Garden-Chair. Автор:  Mukaetov



Чертеж. Обычный Стул из дерева своими руками



Деревянный стул для дачной кухни

От обычного стула этот экземпляр, сделанный самостоятельно отличает то, что :

• Спинка кресла отклонена на 10 градусов, и поддерживающие планки выпилены не из одной доски, а склеены из двух, что уменьшает расходы древесины
• Сделано из одного куска дерева. Мастер поставил перед собой задачу сделать стул из цельного куска дерева 2х4. Схему распиловки куска вы найдете на фото ниже.
• В спинке стула горизонтальные планки имеют декоративные вырезы, которые вы можете прочертить на свой вкус. А так же торцы спинки имеют привлекательные скосы.

Пошаговый фото мастре класс. Чертежи

Источник фото: instructables.com/id/Dining-Chair-From-a-2×4. Автор:  PKM





Чертеж: Стул со спинкой инструкция по сборке и обивке.

Разметка и выпиливание деталей деревянного стула

 Простой стул своими руками

Стул можно сделать какой угодно, все зависит от вашей фантазии. Здесь показано, как с помощью простых инструментов и минимальных навыков сделать простой стул своими руками, это, так сказать, базовая модель. Если собираетесь и в дальнейшем практиковаться в изготовлении мебели, то сможете изменить форму и размеры на свое усмотрение. Итак, для работы нужно приготовить инструменты и материалы. Если собираетесь делать с нуля, то понадобится циркулярная пила. Конечно, проще купить готовые заготовки. Для сборки нужны дрель, лобзик, клей и шурупы, из материалов деревянные бруски и лист фанеры.

Затем, приготовив по размерам необходимые заготовки, просверливаете все нужные отверстия. Наносите клей и вставляете дюбеля, царги крепите на шурупы. Усилить конструкцию можно дополнительными царгами во внутренней части стула. Затем шлифуете поверхность и покрываете лаком, или красите.

Источник фото www.wikihow.com

Барный стул для дачи

Барные стойки уже давно не исключительная прерогатива ресторанов и кафешек, сегодня это обычная составляющая домашнего интерьера, особенно часто их ставят на дачах, где есть открытая терраса. Ну а если есть стойка, то нужен и барный стул для дачи. В магазине тяжело выбрать, как раз то, что нужно, тем более не имеет смысла выкладывать такие деньги, если вы покупаете мебель для дачи. Сделать барный стул своими руками совсем не сложно, ведь это обычная табуретка со спинкой, только на длинных ножках. В этом мастер классе как раз и представлен вариант простого барного стула с чертежами и размерами.

Источник фото www.diypete.com/how-to-make-bar-stools/

Как заменить обивку стула

В этой статье приведено много примеров, как сделать стул своими руками. Но если нет никакого опыта столярных работ, денег на новую мебель не хватает, а старая сильно износилась, единственный выход, попробовать ее отреставрировать. Конечно, ремонт шкафа или дивана, это дело серьезное, а например, заменить обивку стула под силу каждому. Для этого вовсе не надо нести его в мастерскую, все можно сделать своими руками.

Правда, модели стульев бывают разные, с некоторыми, возможно, придется и повозится, но зато появится бесценный опыт. Здесь показан способ замены обивки не какого-то конкретного стула, а так сказать стандартный метод.

Первый этап. Убираем крепежные детали.
Здесь все просто, ломать, не строить. Скобы легко повыдергивать с помощью молотка и стаместски. На пошаговых картинках даже мусорное ведро нарисовано, это чтобы не забыть сразу выбросить выдернутые скобы и гвозди, а то ведь по закону подлости обязательно на них кто-то наступит. Для других видов крепления используйте плоскогубцы. Снимать обшивку надо аккуратно, лучше не рвать, ее можно использовать, когда будете кроить ткань для новой обшивки. Чтобы не запутаться, можно пометить части маркером. Осмотрите набивку, если она в нормальном состоянии, то нет никакого смысла покупать новую. Обратите внимание, иногда обивку сажают на клей, тогда, чтобы ее аккуратно снять, вам понадобится длинный нож с зазубренным лезвием, резать надо осторожно и плавно, как бы соскабливая с сиденья.

Второй этап. Ремонт каркаса
Конечно, ремонт надо проводить, если в этом есть необходимость, поэтому тщательно осмотрите качество соединений. Чтобы проверить стул, просто покачайте его под давлением, если заметили движение в пазах, где детали соединены клеем, то, конечно, лучше переклеить. Для ремонта конструкцию необходимо полностью разобрать и очистить от остатков старого клея. Если необходимо, воспользовавшись дрелью, замените сломанные шпонки. Затем соберите каркас в обратном порядке и скрепите его зажимами, пока не высохнет клей.

Третий этап.  Закрепление новой обивки
Используя детали старой обивки как образец, сделайте раскройку новой. Для этого заготовки тщательно выровняйте, лучше всего погладить утюгом. Наложите сверху старые кусочки и мелком очертите контур. Вырежьте из новой ткани детали будущей обивки, подпишите мелком, куда что идет, очень нужная мера, в различных кусочках очень легко запутаться. Когда все раскроите, еще раз проверти размеры, а то в процессе крепления устранять недостатки будет очень неудобно. Если выбрали очень плотную ткань, возможно, понадобятся услуги швейной мастерской чтобы сшить детали. Когда материал готов, приступайте к обивке. Что использовать, гвозди или мебельный степлер, зависит от способа, которым была закреплена старая обивка.

Источник фото wikihow.com

Простой стул из шины

Вот такой простой стул (или кресло) вы легко можете сделать из старой шины.

Автор отметил следующие моменты:

• отверстия для канатов следует делать параллельно друг другу, так что бы они соответствовали противоположным отверстиям
• красить лучше в яркие цвета, в несколько слоев
• с нижней стороны шины можно не красить, т.к. это абсолютно не заметно и меньше проблем с краской
• сразу запаситесь веревкой достаточной длинны, что бы вам хватило её на все колосо целиком
• веревку следует натягивать настолько туго, что бы было настолько плотно насколько вы хотите. (Веревку всегда можно успеть подтянуть даже после того как вы закончите плетение всех отверстий)
• стулья можно ставить один на другой, что бы при необходимости можно было сделать стул той высоты, которая вам нужна.

Пошаговый Мастер класс

Источник фото: instructables.com/id/Tire-Chair. Автор:  mackderin



Раскладной стул своими руками из фанеры чертежи.

Вырезаем из фанеры



Источник фото: www.object.md-design.ru/en/furniture/plywood-chair



Мягкое кресло своими руками на колесиках

Вот такое очень мягкое, подвижное, а главное удобное кресло вы сможете сделать самостоятельно за выходные для своего домашнего офиса, а так же что бы сидеть перед телевизором или за компьютером и ноутбуком.
В принципе, нет ничего особо интересного что бы мы могли вам рассказывать об изготовление этого кресла, чего бы вы не смогли узнать самостоятельно из пошагового фото мастер класса, который расположен в фото галерее ниже.



Источник фото: www.instructables.com/id/Tub-chair-from-scratch-and-upholstered Автор: dezine





Простой стул со спинкой.

Чертежи и схема сборки

Посмотрите чертежи схему сборки простого деревянного стула для кухни ниже в галерее пошаговых фото. В этой модели мы можем отметить очень простое решение крепления задней спинки стула, при котором можно не заморачиваться о прочности соединения спинки с остальной частью стула и сохранении угла наклона спинки.

Источник фото: www.ana-white.com/2011/03/harriet-chair





Сборочный чертеж стула





 Стул из старых костылей

Очень необычное решение сделать стул из пары старых костылей. Не смотря на это, стул получился воистину хорош. Браво автору, отличная работа. Ниже вы сможете ознакомиться с пошаговыми фото изготовления этого стула.

Как известно, костыль способен выдержать вес взрослого человека, поэтому использование его материалов дает ощутимую выгоду в соотношении веса стула к его прочности. Перед использованием древесины от костылей желательно все прошкурить, а после создания всех необходимых деталей покрасить краской или древесным лаком.

Пошаговый Мастер класс

Источник фото: instructables.com/id/Crutch-Chair. Автор:  wholman



 Чертеж стула со спинкой в полусобранном виде.

С подробным описанием всех деталей.





Стул в стиле модерн

Итак, если давайте сделаем сами стул в стиле модерн. Ниже мы разместили для вас настолько подробные фото, что считаем, что дополнительная информация здесь будет излишней. Можем лишь дать вам ссылку на видео ютуб, где автор этих фото снял некоторые моменты процесса создания этого стула. Вот сама ссылка на видео

Пошаговый Мастер класс

Источник фото: instructables.com/id/DIY-Modern-Chair. Автор:  diycreators



Детский стульчик со спинкой из гнутой фанеры





Высокий Детский стульчик для кормления своими руками.

Чертежи. Размеры. Схемы

Такой стул стол для кормления детей вы можете изготовить своими руками их фанеры 24 мм, как советует автор. Посмотрите чертежи и размеры и пошаговый мастер класс изготовления такого стульчика ниже. Советуем вам заказать распилку деталей по указанным чертежам в ближайшей мебельной фабрике, что с экономить не мало времени. Не забудьте все тщательно отшлифовать и покрыть столешницу экологичным материалом.

Мастер класс

Источник фото: instructables.com/id/Toddlers-High-Chair/. Автор:  Larsollerichter



Стул для детей в виде машинки эвакуатора Метра





Отличная идея сделать стул в виде персонажа Метра машины из мультика «Тачки» . Этот стул Адирондак вы можете сделать и досок от поддона. Ниже вы можете ознакомиться с фото сделанных их разных ракурсов.



Источник фото: instructables.com/id/Towmater-Adirondack-Chair. Автор:  RayB3





Кресло качалка без гвоздей своими руками

Посмотрите по пошаговым фото ниже как сделать кресло-качалку без единого гвоздя самостоятельно. Автор купил лист фанеры, вырезал из него детали данного качающегося стула и склеил детали между собой. На фото в галереи приведены чертежи сделанные автором от руки для трех основных деталей, которые вы сами можете перенести в любой масштаб.



Мастер класс с пошаговыми фото изготовления

Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор:  paracordbraider



Чертежи из фанеры кресло-качалки



Простое кресло качалка своими руками

Автор этого качающего стула нашел на улице деревянное основание от кровати и сделал из него креслок качалку. Как он это сделал вы можете посмотреть на пошаговых фото ниже.

Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор:  paracordbraider





Кресло качалка для сада из фанеры. Чертежи



Кресло качалка из клена с плетенной спинкой и сиденьем.

Довольно сложный по изготовлению стул. Некоторые части автор вырезал на ЧПУ станке по самостоятельно нарисованным чертежам, а некоторые приходилось допиливать в ручную. Автор использовал клен, это довольно твердое дерево, поэтому для придания необходимых форм приходилось подолгу замачивать некоторые части в кипятке. Особой работы требует обмотка спинки и сиденья, как это сделать смотрите на пошаговых фото и в этом видео на ютубе

Источник фото: www.instructables.com/id/Grandpys-Rocking-Chair. Автор:  Wood Crow



Чертежи простого кресла-качалки



Качающийся стул из металлических стержней

Своими руками

Качающийся стул из металлических труб, ещё можно назвать этот предмет мебели качающийся шезлонг или гамак (тут уж кому, что больше видится в этом предмете). Автор сделал это кресло из 20 мм стержней, конечно проще бы было использовать трубы, в таком случае конструкция получилась бы намного легче. Но автор учел свой сварочный опыт и пришел к выводу, что трубы у него не удастся так крепко сварить, и он решил обезопаситься металлическими стержнями в 22 мм. (к тому же сгибание труб тоже требует определенного навыка и инструмента). Особую трудность представляет сгибание столь прочных и толстых стержней, для этого он использовал дерево во дворе и рычаг в виде насаженной на стержень дополнительной трубы. Постепенно сгибая и перемещая стержень между деревьями удается добиться необходимой дуги.

Как же сделать такую металлическое кресло качалку вы можете посмотреть из пошаговых фото ниже. Автор отмечает, что следует лучше продумать чертеж, что бы сделать центр тяжести так, что бы кресло не так сильно отклонялось назад (на последнем фото, для лучшего вида кресло подпёрто сзади)

novamett.ru

» Как сделать складной стул своими руками. Чертеж

Складной стул — идеальный вариант для любителей рыбалки, отдыха на природе. Незаменим этот предмет мебели и на кухне, даче, так как в сложенном виде он достаточно компактен и не занимает много места.

Без особого труда можно сделать такой стул собственными руками, даже не являясь столярных дел мастером. Нужно только обладать некоторыми навыками работы с дрелью и ножовкой.

Чертеж складного стула

На первый взгляд чертеж этого предмета напоминает скорее кубик-рубик, причем совершенно не понятно каким образом можно следуя ему что-нибудь соорудить. Однако уже готовый стул наводит на несколько другую мысль – все гениальное просто.

Материалы для изготовления складного стула

Не зацикливаясь на размышлениях, перейдем к практическим действиям. Попробуем разобраться, из каких деталей будет состоять наше будущее изделие.

Вот, что понадобится для сооружения складного стула:

• Четыре бруска, из которых смастерим ножки табурета, их длина должна равняться 470 мм, ширина составлять 40 мм, при толщине 20 мм.
• Также понадобятся четыре перекладины, предназначенные под сиденья, длина их составит 320 мм, ширина 40 мм, толщина 20 мм.
• К тому же нужно приготовить пару накладных проножек, имеющих длину 320 мм, ширину 40 мм, толщину 20 мм.
• Четыре бруска на само сиденье, длина которых составляет 350 мм, толщиной 20 мм, при этом два из них должны иметь ширину 90 см и еще два 60 мм.
• Для крепления этих четырнадцати деталей понадобятся шесть болтов, длина которых вместе со шляпкой составит не более 40 мм, при диаметре 6 мм. Для брусков, сиденья, проножек также нужно подготовить саморезы размером 45-50 мм.

Складной стул своими руками

Приступая к сборке, в первую очередь необходимо разместить осевые болты на ножках стула, при этом ось следует располагать не на середине ножки, а ближе к их верху, в ином случае, стул будет высоким и не станет отличаться особой устойчивостью. Производя сборку, не следует забывать, что шляпки гаек и болтов нужно утапливать заподлицо.

Следующим этапом станет соединение с помощью болтов верхние торцы ножек с соответствующими перекладинами под сиденье. Две из перекладин крепятся снаружи к внешним ножкам, а еще две к двум внутренним ножкам.

В результате мы получаем две шарнирные сборные детали, которые сначала соединяем при помощи внешних широких размеров брусков для сиденья, оставляя свесы 15-20 мм. На торцах перекладины крепятся широкие бруски таким образом: к обеим внешним перекладинам один брусок и еще один к торцам внутренних перекладин.

На расстоянии 100 мм от низа ножек устанавливаются накладные проножки и закрепляются саморезами.

Следующий этап работы заключается в размещении двух серединных брусков. Это наиболее кропотливая работа, так как именно от средних брусков зависит, насколько удобно будет складываться и раскладываться ваш табурет. Помните, что средние бруски размещаются таким же образом, что и внешние, широкие. Один на внутренние перекладины, другой крепится на наружные.

Место соединения внутренних брусков влияет на высоту вашего изделия. Ориентировочно, они крепятся на расстоянии от 15 до 20 мм от широких брусков сиденья. К слову, высота стула может составлять 350 мм — 450 мм. При необходимости есть возможность изменить высоту собранного стула, для этого между средними брусками сиденья достаточно вставить иной брусок, сечением примерно 20х20 мм.

Для изготовления складного стула можно использовать любые породы дерева, береза придаст ему прочности, а вот сосна, значительно облегчит конструкцию, вот только ее соединения не долговечны и могут быстро расшататься.

Описанное изделие изготавливается без ручки, однако, этот пробел достаточно легко устранить, установив переносные ручки между внутренними ножками. В этих целях болты, соединяющие внутренние перекладины с верхним торцом внутренних ножек берутся длиннее, около 60-70 мм, а ручка с подготовленными в ней отверстиями устанавливается при сборке табурета.

postroy-sam.com

Два популярных в интернете складных стульчика своими руками: пошаговые описания с чертежами

Складной стул – это отличный помощник для пикников, загородного отдыха или частного дома. Очень удобно иметь такой стульчик в своем арсенале, поскольку за счет специального устройства он складывается и занимает минимум места.

В продаже можно найти металлические, алюминиевые и деревянные вариации таких стульчиков. Но зачем покупать, если можно сделать его своими руками? Все что вам нужно это самые простые материалы, подробные чертежи, пошаговое описание и немного свободного времени.

Представленные модели складных стульев весьма популярны на просторах интернета, поскольку они одновременно очень практичны и просты в исполнении. Многие уже обзавелись этими прекрасными раскладными стульями, выполнив их по подробным чертежам. Описания помогут вам разобраться в самых сложных моментах изготовления раскладных стульев своими руками.

Все в доме своими руками – складной стул

Если вы знакомы с работой дрели, ножовки и электрошуруповерта, которые есть практически в каждом доме, где «водятся» мужчины. Окинем взглядом представленные чертеж и начнем конструирование складного стула или табурета своими руками.

В данной статье выбраны два популярных варианта складного стула:

1. Простая модель из деревянных брусов;
2. Модель из фанеры по мотивам итальянского дизайнера Лео Салома.

Выбирайте и делайте тот, который вам понравится больше всего или для которых у вас найдутся материалы.

Модель №1: Складной стул из деревянных брусов

Породы дерева для стула можно выбирать самые разнообразные: береза, сосна, бук, дуб и любые другие. Сосновые табуреты самые легкие, другие же материалы будут давать изделию дополнительную прочность.

Для деревянного складного стула вам понадобится:

• Ножки: бруски размером 470 x 40 x 20мм – 4 шт.;
• Детали под сидение: бруски размером 320 x 40 x 20мм – 4 шт.;
• Сиденье: бруски размером 350 x 90 x 20 – 2шт., 320 x 60 x 20 – 2шт.;
• Накладные проножки: бруски 320 x 40 x 20мм – 2 шт.;
• 6 болтов по 6 мм в диаметре, длиной не более 40 мм (считая со шляпкой), саморезы;

Распечатайте чертеж стула и приступайте к работам.

Сборка деревянного раскладного стула

Первым делом размещаем осевые болты, которые вместе с парой брусков образуют ножку стула. Ось должна располагаться не посередине, но немного ближе кверху. Если сделать оси посередине брусков, то стул окажется неустойчивым за счет лишней высоты. Делая сборку, помните, что шляпка болта должна быть утоплена заподлицо.

Теперь соединяем болтами верхний торец ножек с перекладинами под сиденье. У нас всего 4 балки, 2 из них нужно соединить с внешними ножками, а 2 остальные с внутренними. Чтобы не запутаться в этом, лучше хорошенько изучить чертеж. Но если вы будете делать второй стул, то справитесь гораздо быстрее.

Мы получили две детали по типу шарниров, следующий этап – монтаж сиденья. Начать нужно с широких брусков, при этом свесы будут составлять по 15-20 мм. Широкие перекладины крепятся так:

• Один широкий брус к внешним перекладинам;
• Один широкий брус к торцу внутренних перекладин.

На фото готового стула хорошо видно, где находятся соединительные точки. Накладные проножки нужно разместить на высоте около 10 см от низа ножек с помощью саморезов.

Осталось закрепить внутренние более узкие бруски, которые ответственные за удобство раскрытия и закрытия нашего складного табурета. Схема их крепления точно такая же, как у широких брусков: один к внешним перекладинам, другой к внутренним.

На этом этапе нужно приложить немного больше старания, поскольку от этого зависит и высота изделия, и работа всего механизма. Высота стула может быть выбрана вами по желанию от 35 до 45 см. Вторые узкие детали сидения должны быть размещены на расстоянии 1,5-2 см от широких брусков. Причем высоту можно добавить, вставив между средними деталями сидения еще брусок 20 x 20.

Все бруски складного стула перед монтажом нужно обработать, придавая деталям плавные грани. Однако для дачи может сойти и простейший вариант. Кстати, к стульям можно приделать ручки для транспортировки. Для этого болты, которые соединяют внутренние перекладины с внутренними ножками, нужно брать немного длиннее (около 70 мм). Ручка же с заранее сделанными отверстиями монтируется при сборке.

Модель №2: дизайнерский фанерный складной стул

Часто бывает, что после изготовления мебели или других предметов, остаются большие куски фанеры. Это один из уникальнейших материалов, из которых можно «натворить» что угодно, в том числе и дизайнерский раскладной стул от Лео Салома. Итальянский дизайнер спроектировал прекрасный складной стул, который вы можете повторить у себя дома по чертежам.

Что нужно для изготовления раскладного фанерного стула:

• Фанера 20 мм;
• Резьбовые шпильки М10 или петли-бабочки;
• Электролобзик;
• Дрель;
• Простейшие инструменты для столярных работ: рулетка, отвертка, карандаш и т.д.

Для одного стула нужен кусок фанеры размером в 900 x 600 мм, а из одного цельного листа фанеры можно изготовить до 4 подобных стульев. Тем более что после первого такого стульчика, остальные пойдут «как по маслу».

Подготовка деталей

Ничего сложного в этой конструкции нет, только внимательно отнеситесь к чертежу. Лучше всего не резать сгоряча, но выполнить и опробовать на картоне, поскольку чертеж весьма затейлив.

Чтобы перенести чертеж на фанеру, можно выбрать один из способов:

• сделать шаблоны из бумаги и перенести их на фанерное полотно;
• нанести карандашом на фанеру сеточку для черчения и нанести чертеж.

После аккуратного нанесения чертежа на фанеру, вырезаем все детали лобзиком. Вы должны осознавать, что ошибка в этом этапе сделает весь отрезок фанеры непригодным, разве что как произведение искусства в стиле «что попало».

Сборка фанерного стула

Стул в своей конструкции имеет 4 шарнира (2 пары), для которых необходимы металлические детали. Можно приспособить под это петли типа «бабочка», но лучше сделать шарниры, врезанные в саму толщу деталей из фанеры. Этот способ потребует некоторых умений, но и результат будет намного аккуратней.

Итак, для шарниров пригодятся резьбовые шпильки М10, места их встраивания отмечены на детали №2. В обозначенных местах нужно просверлить отверстия в 8 мм, в которые врезается резьба для шпилек. С одно из сторон стержней нужно удалить резьбу, а на другом конце выполнить углубление для отвертки. Также и в деталях №1 и №3 делаются неглубокие отверстия для докрутки шпилек.

Шпильки вкручиваем на подготовленные места и осуществляем монтаж всей конструкции. Готовую конструкцию разложите под удобным углом, а чтобы зафиксировать ее нужно высверлить в детали №3 отверстия под клык-фиксатор размером в 30 мм. Дизайнерский стул своими руками практически готов.

Заключительная обработка

Конечно, нельзя оставлять стулья из дерева (фанеры) в таком сыром виде, ведь дерево является пористым материалом, впитывающим воду. Также необработанные деревянные изделия могут быть причиной заноз. Чтобы придать изделию законченный вид и защитить от воздействия внешней среды, его нужно обработать наждачной бумагой и олифой. Дать желаемый тон может морилка под лаком или же краска. На сидение и спинку можно прикрепить накладные элементы из мягкого материала.

lestnica.guru

Раскладной стул своими руками

Изготовление раскладных стульев не является очень сложным занятием. Такое изделие, которое всегда пригодиться на пикнике или на рыбалке, легко изготовить самому. Несколько мебельных болтов, реек, дрель и саморезы найдутся у любого хозяина. Поэтому стоит прочитать нашу инструкцию и попробовать смастерить раскладной деревянный стул своими руками, порадовав своих близких очень удобным и функциональным приобретением.

Деревянный раскладной стул своими руками

1. Для того чтобы сделать раскладной стул своими руками, мы использовали самые простенькие и незамысловатые чертежи. Дело в том, что данная модель является самой удачной и простой в исполнении.

2. В качестве материала для нашего изделия мы взяли доступные по цене брусочки 40х20 мм. Необязательно искать длинные рейки, максимальная длина заготовки – 48 см.

3. Следующий этап – разметка и нарезка заготовок. По 470 мм будут ножки стула (4 штуки), 4 заготовки по 320 мм – основание под сидения, и еще две поперечины 40х20 мм также длиной по 320 мм. Помимо этого понадобится вырезать две заготовки на само сидение стула 90х350 мм и две штуки 60х350 мм.

4. Все заготовки у нас готовы и можно приступать к этапу сборки.

5. Верхнюю часть ножек нужно скруглить, чтобы они не упирались при складывании в сидение. Можно это делать фрезером, но при его отсутствии, возможно, срезать края бруска ножовкой и обработать древесину на грубом наждачном камне.

6. Сверлим в ножках и основаниях отверстие, скрепляем их болтом и гайкой, получив подвижное шарнирное соединение. Аналогичным образом получаем вторую пару ножек.

7. Собираем механизм вместе, зажимаем низ струбциной и стараемся выставить заготовки так, чтобы стул был нормальным по высоте. В нашем случае от нижнего края ножки до центрального отверстия получилось 215 мм.

8. Сверлим отверстия и скрепляем мебельными болтами ножки вместе.

9. С помощью саморезов крепим планки, образующие сидение, к его основанию.

10. Собираем вторую сторону и у нас получился самодельный раскладной стул, который еще требует серьезной доработки.

11. Проверяем, чтобы он собирался и раскладывался легко и планки нигде не терлись друг о дружку.

12. Как сделать раскладной стул, мы уже знаем, теперь осталось его обработать, чтобы изделие выгодно смотрелось в глазах соседей и знакомых. Вначале берем ручной фрезерный станок и заокругливаем края планок.

13. Некоторые края после фрезера получаются немножко «лохматыми», поэтому всю поверхность проходим дополнительно шлифовочной машинкой.

14. Наш раскладной стул, сделанный своими руками, уже полностью гладенький и готов к покрытию лаком или покраске.

15. Наносим на стул несколько слоев лака, чтобы придать ему благородный вид.

16. Изделие полностью готово, и можно им пользоваться.



womanadvice.ru

Раскладной стул своими руками

Наш раздел полезных самоделок для дома пополнился новым мастер-классом по изготовлению походного раскладного стульчика своими руками.

Я давно искал в интернете подходящий мне вариант маленького складного стула, который мог бы поместиться в обычный рюкзак и при том что бы он не занимал в рюкзаке много места. Почти без затрат можно самому сделать очень удобный стульчик.

Для этого нам понадобится, два куска ЛДСП толщиной 16 мм и размером 30х23 см и 33х23 см., 4 мебельные самые дешевые петли, и саморезы на 16 мм

Для начала нам нужно сделать разметку на большом куске дсп. Первая метка, сверху отступаем 3 см и с краю 2 см, далее самую нижнюю метку ставим 29 см и по краям 4 см, левую крайнюю 12 см и с краю 1 см.

Теперь нам нужно их соединить линиями и закруглить углы тем что найдем под рукой.

Распиливаем по линии

Клеим кромку при помощи утюга и обрезаем лишнее

Складываем распиленные части обратной стороной как на фото, прикладываем к ней второй кусок дсп и тоненьким маркером или карандашом чертим линию, она нам нужна для того что бы ровно по ней прикрутить петли.

Cовмещаем щели петель с линией, которую мы начертили и прикручиваем их

A затем и все детали между собой


После того как мы все прикрутили, стул готов.

Весь процесс в видео

Автор статьи “Раскладной стул своими руками”  shuhratux

Смотрите так же:

samodelka.info
