Как рассчитать размеры дверей-купе онлайн

Расчет дверей-купе — это определение размеров деревянного полотна, зеркала, длины профилей, верхних и нижних направляющих. Все это можно сделать самостоятельно, следуя инструкциям и правилам, а можно воспользоваться онлайн-калькуляторами.

Расчет онлайн

Расчет дверей-купе онлайн займет не больше 5 минут. А по завершению можно будет распечатать или сохранить все данные. По ссылке представлен удобный сервис для расчета дверок-купе онлайн для любой системы. Сначала нужно выбрать производителя, нажав на нужный логотип, например, Aristo, Aluma-Decor, Braun, Absolut, City Line и т. д. На сайте представлено около 40 производителей.

Далее выбирается внешний вид дверок (количество секций, горизонтальных делений или вставок). А потом последовательно указываются все данные: ширина и высота проема, куда будут устанавливаться двери, профиль вертикальной ручки (симметричный или асимметричный), вид межсекционного профиля и наполнение для дверей — в какой части будет дерево, а в какой — зеркало. После ввода всех данным сайт выдаст необходимую информацию для заказа дверок.

Прямо с сайта можно распечатать данные расчета и чертеж. Или сохранить, нажав на «печать» и в месте, где указан принтер выбрать Adobe PDF и нажать «печать». Дальше всплывет окно, где нужно указать папку сохранения.

Сайт kupetable.ru

Расчет через программу

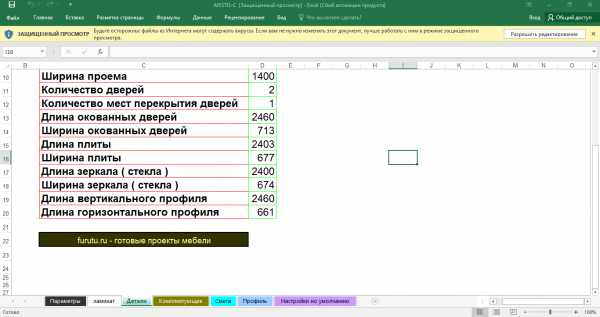

Excel от Microsoft

С помощью этой таблицы можно рассчитать все размеры составляющих для дверей-купе и их стоимость. Изначально дано несколько вкладок, в каждой из которых по очереди нужно вводить данные. В «параметрах» вводятся исходные размеры. Далее идут «ламинат» и «комплектующие». В итоге результат выводится в окнах «параметры» и «смета».

Эта программа будет удобна как профессиональным мебельщикам, так и обычным пользователям, которые хотят сами рассчитать детали.

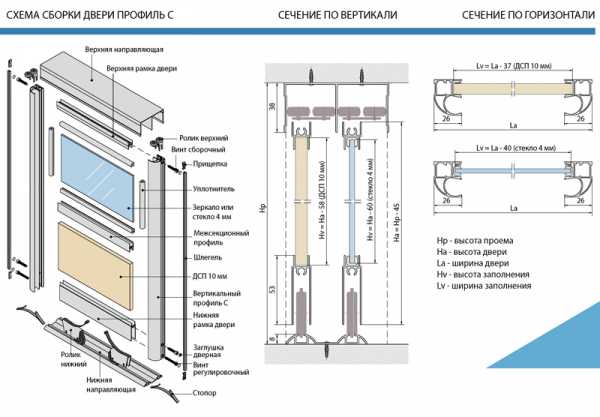

Составляющие для расчета дверок купе

Место перекрытия

Это место, где две двери как бы «наслаиваются» друг на друга. Одна из них катается по одному пути, а вторая — по параллельному. Например, если дверки-купе будет две, то мест перекрытия — одно. А если дверки четыре — то мест перекрытия может быть 2 или 3. Но бывают случаи, когда необходимо, чтобы две дверки находились «стык в стык» на одном пути.

Шлегель

Под этим словом подразумевается узкая длинная лента с ворсом. Она клеится на профиль двери, который будет соприкасаться со стеной стенкой шкафа. Это делается для того, чтобы металлический профиль не стукался об нее. А еще шлегель клеится к задней стенке профиля, который перекрывает соседнюю дверку, чтобы в этом месте пыль не попадала в шкаф.

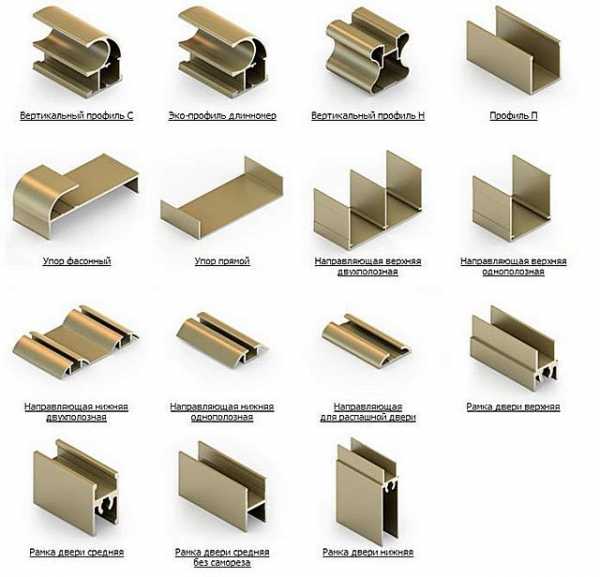

Профиль

Это металлическое обрамление дверок. Вертикальный профиль называют профиль-ручка или просто ручка. Он может быть стальной или алюминиевый, симметричный или асимметричный.

Нижний и верхний — соединяет два вертикальных профиля двери-купе, а внутри него находятся ролики.

Уплотнитель

Используется, если дверки шкафа стеклянные.

Стопор

Эта деталь нужна, чтобы дверка не открывалась сама.

Расчет размеров дверок-купе вручную

Дверки

Размеры дверей шкафа-купе высчитываются по данным проема.

Обычно высота дверей-купе равна высоте проема минус 4 см. Если высота проема равна 270 сантиметрам, то высота дверки будет 266 сантиметров.

В закрытом виде одна дверка будет слегка заходить за другую. Этот нахлест равен ширине профиля — 26 мм. Поэтому ширина дверки шкафа рассчитывается так: к ширине проема прибавляют 26 мм и делят на два — для шкафа с двумя дверками. Для шкафа с тремя дверками — к ширине проема прибавляют два раза по 26 мм (потому что нахлеста будет два) и делят на 3. Если на дверки будет наклеиваться шлегель , то в самом начале расчета от ширины проема надо отнять две толщины шлегеля.

Если профиль-ручка симметричная — в расчетах 26 мм нужно поменять на 32 мм.

Длинна верхней и нижней направляющей

Длина направляющих равна ширине проема.

Длина горизонтального и вертикального профиля

Длина получается, если от ширины дверки отнять ширину профиля-ручки, умноженного на 2 — для симметричной ручки. Для асимметричной — от ширины дверки отнять 52 мм (ширина профиля умноженное на 2).

Заполнение дверки из ДСП

Высота полотна:

От высоты дверки нужно отнять 47 мм (высота нижнего профиля и глубина паза) и 12 мм (высота верхнего профиля и паза).

Ширина полотна:

От ширины дверки отнять два раза по 8 мм (глубина паза в ручке).

Заполнение дверки стеклом или зеркалом

Высота:

Так же, как и в расчете полотна из ДСП, но нужно еще отнять 4 или 3 мм (суммарная толщина уплотнителя с каждой стороны). Она бывает разной, так что ее нужно измерить, для точности расчетов.

Ширина:

Так же, как и при расчете ЛДСП, но отнять 4 мм или 3 мм — в зависимости от толщины уплотнителя (1,5 или 2 мм).

Следуя этим расчетам, можно точно и качественно рассчитать размеры, и собрать дверки самостоятельно.

kuppe.ru

Калькулятор расчета ширины створки двери шкафа-купе

Шкаф-купе – чрезвычайно удобный и практичный предмет мебели. Почти не занимая полезного места в комнате, он обладает немалой вместимостью, а внешним оформлением вполне способен украсить любой интерьер помещения. Спрос на такие изделия – стабильно высокий, а многие хозяева предпринимают попытки соорудить шкаф-купе и собственными силами.

Калькулятор расчета ширины створки двери шкафа-купе

Надо сказать, что для этого есть все основания – в продаже представлены специальные комплекты профилей, которые позволяют, при наличии определенных навыков и особой аккуратности в работе, изготовить подобный шкаф собственноручно. Работа будет успешной, если тщательно проедены все замеры и необходимые вычисления. Один из ключевых параметров – это ширина раздвижных створок шкафа-купе. Она зависит от нескольких исходных значений – все это учитывает предлагаемый вниманию калькулятор расчета ширины створки двери шкафа-купе.

Соответствующие пояснения по проведению расчета – в текстовой части ниже калькулятора.

Содержание статьи

Калькулятор расчета ширины створки двери шкафа-купе

Перейти к расчётам

Как правильно произвести расчет?

Калькулятор рассчитан на изготовление дверей для шкафа-купе из наиболее распространенных алюминиевых профилей марки «ARISTO» – именно их чаще всего применяют в работе, и они широко представлены в продаже.

Система алюминиевых профилей марки «ARISTO» для шкафов-купе

• Чтобы определиться с шириной створок, прежде всего необходимо тщательно промерить ширину проема (Lп), который будет служить местом расположения шкафа-купе. Значение в калькулятор необходимо ввести в миллиметрах (1 м = 1000 мм).
• Естественно, что ширина створок (Lс — одинаковая для всех), напрямую зависит от их числа. Калькулятор предусматривает возможность расчета от двух (минимум) до пяти (максимум) створок. На схеме хорошо показано их взаимное размещение и направление перемещения по направляющим профилям-рельсам.

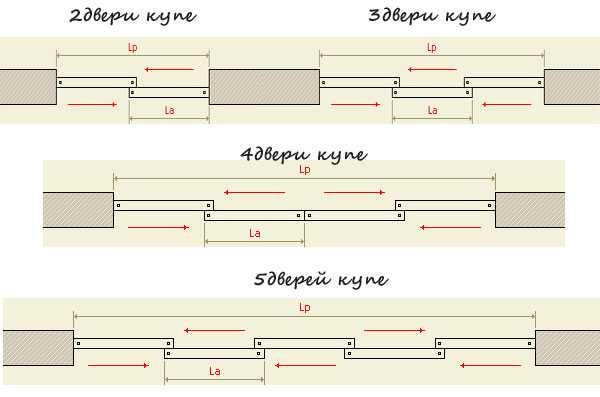

Схема взаимного расположения створок дверей шкафа купе в зависимости от их количества. Показаны размеры проема (Lп) и ширина створки (Lс)

• В качестве вертикальных стоек дверей шкафа купе может применяться один их двух профилей – типа «С» и типа «Н». Они несколько отличаются и размерами, и технологией монтажа, что отражается и на размерах створки. В калькуляторе необходимо указать выбранный профиль.
• Наконец, створка может быть оснащена шлегелем, приклеенным к ее вертикальному торцу, или быть без него. Шлегель – это узкая накладка из пластика и мягкого ворса, которая обеспечивает нужную степень уплотнения при закрытии дверей, а также смягчает удары створок о боковые стенки шкафа. В калькуляторе следует указать наличие или отсутствие шлегеля.

Рассчитанный результат будет показан в миллиметрах.

Имея рассчитанное значение, несложно определить и длину горизонтальных перемычек для каркасной конструкции створки двери. Она составит:

• для профиля «С»:   Lс — 52 мм;
• для профиля «Н»:   Lс — 70 мм.

Высота вертикальных стоек каркаса двери (Нд) всегда равна высоте проема минус 40 мм (Нп — 40 мм), независимо от типа применяемого профиля.

После проведения вычислений основных параметров дери, можно переходить к расчетам размеров заполняющих ее фрагментов — для этого есть специальные калькуляторы.

Как самому собрать шкаф-купе?

Придется приобрести необходимые комплектующие, подготовить нужный инструмент и тщательно изучить технологию работы. Подробные иллюстрированные инструкции приведены в специальной статье портала, посвященной изготовлению дверей для шкафов-купе.

stroyday.ru

Рассчитывайте шкафы-купе с популярными системами дверей-купе с помощью электронных таблиц Excel «Купе-Расчёт»

Рассчитывайте шкафы-купе с популярными системами дверей-купе с помощью электронных таблиц Excel «Купе-Расчёт».

Работая в мебельном производстве, мы стремимся к оптимизации всех процессов, сокращая затраты времени и увеличивая прибыль. Чтобы не забивать голову и рабочее время бесконечными расчётами на листе бумаги, мы всё больше обращаем внимание на средства автоматизации.

Предлагаем продукт очень полезный для тех, кто начинает свой бизнес в мебельном производстве, особенно, производителям шкафов-купе, так как создавался «Купе-Расчёт» мебельщиками и для мебельщиков. В процессе работы «Купе-Расчёт» изменялся и совершенствовался.

Для того, чтобы рассчитать размеры дверей для шкафа-купе, не обязательно покупать дорогостоящие программы. Excel от компании Microsoft доступен каждому, у кого дома стоит компьютер с Windows. Для тех, кто только начинает заниматься мебельным бизнесом, и для тех, кто для себя сам решил собрать шкаф-купе и нуждается в расчёте размеров дверей-купе и их наполнения, — это то, что надо: доступно и без денег.

И на данный момент с помощью этих электронных таблиц можно легко рассчитать стоимость и параметры шкафа-купе, двери которого сделаны из алюминиевой или стальной системы «RAUMPLUS», «INDECO», «KOMANDOR», «BRAUN», «ARISTO», «Рамир», «Найди». Арсенал сайта постоянно будет пополняться таблицами для расчёта шкафов-купе и с другими популярными системами раздвижных дверей, поэтому подписывайтесь на новости сайта.

Конечно же, этими таблицами может пользоваться любой, кто решит сам своими руками собрать домой корпусный или встроенный шкаф-купе. Они помогут заранее знать какой материал необходимо закупить и определиться с размерами наполнения и профилей.

Что это — «Купе-Расчёт»?

«Купе-Расчёт» — это таблицы Excel, «заточенные» специально для расчёта стоимости и параметров шкафа-купе с определённой системой дверей. С их помощью можно легко и с минимальными затратами времени рассчитать размеры профилей, размеры зеркала и глухой панели, длину торцевой щётки и силиконового уплотнителя для зеркала. Это позволяет уже заранее заказать зеркала и внести в раскрой размеры глухих панелей дверей.

Часто в мебельные магазины обращаются с просьбой изготовить только двери-купе либо уже в готовый шкаф, либо в свободную нишу, которая есть у них дома. И уже в течение нескольких секунд вы можете озвучить клиенту стоимость дверей-купе в разной конфигурации.

После всего этого, Вы распечатываете страницу с параметрами дверей-купе и отдаёте её в цех для работы.

Как они работают?

Всё очень просто.

В первом окне, которое открывается закладкой «Параметры», вводим исходные данные: размер проёма, в который будут встраиваться двери-купе, количество дверей, мест перекрытий, количество зеркальных дверей и глухих, количество межсекционных планок и т.д.

Во втором окне,

«Ламинат», вводим размеры деталей корпуса. Это, практически, делается автоматом из любой мебельной программы: PRO100, bCAD, Астра Конструктор и другие.

В третьем окне, «Комплектующие», — вводим набор необходимой фурнитуры. Фурнитуру Вы можете вписать и свою, аккуратно прописав название и цену нужной фурнитуры.

В итоге, мы получаем конечную стоимость изделия, которая отображается в окне «Параметры» и в окне «Смета», и, открывая окно «Детали», мы имеем рабочие размеры наполнения в двери-купе, а именно зеркала и глухой панели, и профилей, горизонтальных и вертикальных.

Это очень удобно и значительно облегчает жизнь рядовому мебельщику.
А главное, всё — просто.

А также на сайте Купе-Расчёт можно воспользоваться онлайн сервисом для расчёта дверей-купе «Купе-Расчёт On-line».

С помощью этого сервиса можно легко рассчитать наполнение для дверей-купе (ЛДСП и зеркало), размеры профилей вертикальных и горизонтальных, длину силиконового уплотнителя и буферной ленты.

В сервисе представлены большинство популярных систем профилей и различные конфигурации дверей-купе с разделительными (межсекционными) профилями.

Затем весь результат расчётов выводится в бланк, готовый к печати.

Более подробно узнать о сервисе «Купе-Расчёт On-line» можно здесь.

kupetable.ru

Расчет дверей шкафа купе, как произвести все необходимые замеры

Шкаф купе считается удобной и востребованной мебелью, которую устанавливают практически в каждой квартире. В этой конструкции можно хранить различные вещи: одежду, обувь и другие дополнительные аксессуары. Но прежде чем приобретать эту мебель, обязательно нужно узнать, как произвести расчет дверей шкафа купе, чтобы он гармонично смотрелся в интерьере.

Замер проема

Чтобы шкаф можно было вместить в комнату – коридор или прихожую, стоит правильно рассчитать размер проема. Для этого предварительно выберите место для установки конструкции.

При измерении проема стоит учитывать важные рекомендации:

• чтобы правильно сделать замер проема, нужно измерить ширину и высоту места;
• наименьшая ширина полотна конструкции этого вида составляет 50 сантиметров, встречаются модели с размером более метра. Главное, подсчитать, чтобы область располагала достаточной площадью для всей конструкции;
• обязательно сделайте замеры ширины места снизу и сверху, это поможет получить средний показатель;
• желательно замерить высоту, она обычно составляет от 2 до 2,5 метров.

Необходимые замеры

Определяем количество дверей

Обязательным шагом будет выполнение расчета дверей шкафа купе. Но чтобы точно определить размеры нужно снять измерения с проема, где будут располагаться полотна. Берутся показатели его высоты, ширины, глубины.

Во время проведения всех замеров и расчетов требуется соблюдать определенные правила:

• замеры лучше выполнять в нескольких областях, потому что бывают отличия;
• между замерами может быть погрешность в полтора сантиметра;
• показатель высоты должен быть меньше этого же значения проема на 4 см;
• при выполнении расчетов обязательно нужно соблюдать точность;
• во время замеров дверей рекомендуется учесть важный фактор – возможность прохождения данных элементов через проемы жилого помещения.

Для комфортного открывания шкафа купе рекомендуется использовать конструкцию с двумя створками. В продаже часто встречаются изделия с тремя дверцами, они довольно широкие и занимают много места. При выборе изделий в первую учитывайте возможности площади жилого помещения.

Варианты расположения дверей купе

Перехлест дверей

Раздвижные полотна шкафа устроены так, что при закрытии одна створка может заходить за область другой. Хорошим вариантом считается, когда у закрытой конструкции выглядывает одна ручка. Но обязательно профиль одной створки закрывает поверхность профиля другой, при этом полностью не заслоняя материал заполнения створки. Ширина должна соответствовать половине ширины проема плюс размеру профиля ручки.

В процессе стоит учитывать несколько важных условий:

• прежде чем начинать проектирование, стоит заранее узнать, какой фирмы будет применяться фурнитура;
• стоит подобрать тип ручки С образного, Н образного вида или с двухсторонней конструкцией;
• количество створок — от них зависит общее количество перехлестов. Если створки две, то будет один перехлест, если три, то два;
• учитывайте одно из важных условий, которое влияет на выполнение замеров створок, – наличие шлегеля. Эта деталь является ворсистым уплотнителем, который обеспечивает смягчение удара полотна о поверхность стены. Обычно размер его толщины составляет 1 сантиметр.

Перехлест дверей купе

Расчеты

Важно правильно выполнить расчеты всех элементов шкафа купе. Это обеспечит его правильное размещение, удобное использование. Даже небольшое отклонение может привести к блокированию дверей или они вовсе будут постоянно съезжать на одну сторону.

Высота

При расчете высоты конструкции не стоит полагаться на измерения расстояния от пола до потолка. Чтобы замер был выполнен правильно, стоит учитывать показатель общего пространства. Максимальным показателем высоты шкафа будет размер этого же параметра ниши. К примеру, если высота комнаты от пола до потолка составляет 250 см, то в среднем размер конструкции должен составлять не более 240 см.

Для того чтобы выполнить замер высоты проема правильно обязательно нужно снять измерения в трех точках – две боковые стороны и середина. Если будут получены одинаковые параметры, то не будет трудностей. Но если они будут отличаться, то тогда высчитывание параметров должно опираться на маленький показатель, который снимается от пола до перекрытия проема. На показатель высоты оказывает влияние наличие верхнего элемента шкафа – крышки. При этом стоит учитывать, на какую область она будет фиксироваться – к крышке мебели или к поверхности потолка.

Чтобы подобрать полотно, необходимо взять во внимание параметры применяемых компонентов роликовой системы – верхние направляющие, полозья.

Итак, если стандартная высота шкафа составляет 2400 мм, то при выполнении расчета габаритов дверей стоит отнять данные следующих элементов:

• толщина крышки – 1,6 см;
• стоит отнять зазор в 14 мм, который требуется для свободной установки двери в область верхних направляющих;
• размер толщины нижних направляющих элементов с роликовой конструкцией – 6 мм;
• зазор между областью нижних направляющих и полотна – 15 мм.

Иногда дополнительно для укрепления полотна применяется профиль из алюминия, тогда стоит вычесть 32 мм. В итоге должно получиться значение 2316 мм.

Ширина

Для того чтобы выполнить правильный расчет ширины, следует замерить ниши по трем точкам, также как при выполнении измерения высоты. Исходным параметром ширины будет самый маленький показатель.

Высчитывание размеров дверей шкафа купе по их ширине напрямую зависит от количества дверных перегородок. Сначала требуется сделать замеры ширины общего проема, а затем полученный показатель разделить на количество створок. Дальнейшие подсчеты необходимо проводить только для одного полотна.

Для того чтобы можно было точно понять, как производятся расчеты, стоит рассмотреть пример:

• ширина ниши составляет 300 см, при этом она имеет три откатных полотна;
• ширина одной единицы полотна будет составлять 100 см;
• обязательно необходимо добавить нахлест между дверьми, который сможет закрыть внутреннее пространство от наружного взора;
• обязательно к боковым сторонам дверей необходимо добавить по 2,5 см;
• в итоге получается, что ширина полотен составляет 105 см.

Наполнение

Наполнение находится в рамке, которая выполнена из алюминиевых профилей. Для того чтобы расчеты были выполнены правильно, требуется отнять от общих параметров дверей размер ширины профилей, которые обрамляют их со всех сторон.

Пример одного из вариантов расчета:

• первым делом замеряются размеры ширины ручек, возьмем показатель 16 мм;
• так как ручек две, то показатель необходимо умножить на 2, а значит 16*2=32 мм;
• из параметра ширины вычитается общая ширина ручек, к примеру, 712-32=680 мм;
• сделайте измерения расстояния верхней и нижней областей, которые отделяют полотно от высоты ниши. Например, оно равно 12 и 47 мм соответственно;
• возьмем показатель высоты двери 2460 мм. Складываем два значения верхней и нижней области — 12 и 47, получаем 59. От 2460 отнимаем 59 и получаем 2401 мм, это и будет высотой наполнения.

ДСП

Зеркало

Профиль ручек

В конце рассчитывается рама ручки. Ее высота совпадает с дверным полотном – 2401 мм. Для того чтобы сделать правильные расчеты длины горизонтов, обязательно выполните примерку профиль ручки до самого паза.

Как это выполнить, можно рассмотреть на примере:

• размер ширины равен 24 миллиметра;
• в связи с тем, что ручек две, то этот показатель нужно умножить на два, получаем 24*2=48 мм;
• далее от ширины отнимаем общую ширину ручек и получаем 712-48=664. Этот показатель будет являться длиной верхнего и нижнего трека.

Это и будет правильным расчётом всей конструкции. Главное, при проведении всех измерений соблюдать точность и учитывать даже малейшие отклонения. Ведь важно, чтобы шкаф купе был не только удобным, но и точно вписывался в помещение. К тому же двери шкафа купе являются основным элементом конструкции и очень важно знать, как рассчитать их правильно.

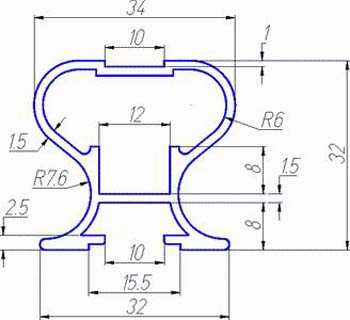

Расположение профиль ручек

Асимметричная ручка

Симметричная ручка
