Раскрой комода на запчасти – Комод с ящиками своими руками: фото, описание работы, сборка и изготовление деталей | Своими руками

Комод своими руками Как выгодно собрать

Здравствуйте, уважаемый читатель bokovina.ru ! Вероятно Вы уже устали от беспорядка. И если бы вещи хранились в удобном комоде, Вы перестали бы тратить своё драгоценное время на поиски. Сейчас Вы узнаете как воплотить Вашу мечту в реальность.

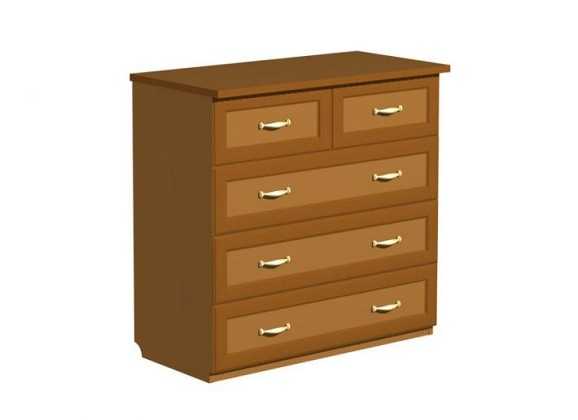

Разберём классический комод. Выглядит он невзрачно в таком тоне. Если грамотно подобрать  цвет и ручки, то получится красивый комод. Такая конструкция самая удобная и практичная. В левом и правом мы храним мелочи, а нижние ящики используем для белья.



Если Вы желаете из него сделать комод с 3мя, 4мя или с 6ю большими ящиками, элементарно убираем верхнею секцию с двумя ящиками и имеем типовую конструкцию. А именно две боковины, дно, планки для крепления крышки, крышку,цоколь и сами ящики.

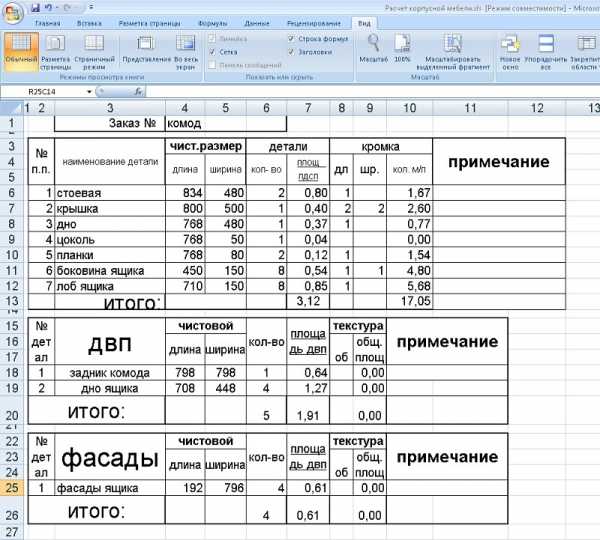

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

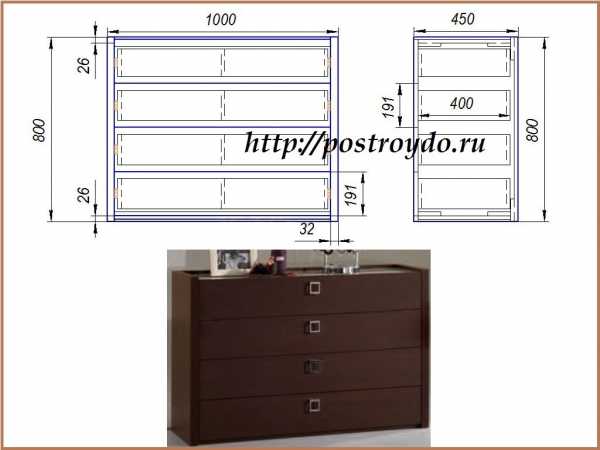

Как рассчитать конструкцию 1000*800*505

Чтобы избежать ошибок рисуем на листе бумаги схему сборки. Для этого достаточно аккуратно прорисовывать каждую грань детали. Важно, чтобы Вам самим было всё понятно на чертеже. Затем проставляем габариты изделия и рассчитываем деталировку.



Старая картинка

1000*800*505

1. 980*505 – 2 Боковины
2. 768*505 – 1 Дно
3. 801*530 – 1 Крышка
4. 148*505 – 1 Перегородка
5. 768*60 – 4 Планки
6. 768*50 – 2 Цоколь
7. 926*796 – 1 ДВПО Задняя стенка
8. 709*180 – 6 Лобовая планка ящика
9. 500*180 – 6 Боковая планка ящика
10. 317*100 – 4 Лобовая планка ящика
11. 500*100 – 4 Боковая планка ящика
12. 176*396 – 2 Верхние шефлоты
13. 246*796 – 3 Нижние шефлоты
14. 500*150 – 3 Усиливающая планка на дно ящика



Важное уточнение. Цель этой статьи не просто дать Вам готовую деталировку комода, а научить Вас самостоятельно проектировать конструкции  с любым количеством ящиков. Ведь сколько людей, столько и вкусов. Согласитесь, что я не в состоянии угодить каждому.



Подгон под свои размеры 1000*800*400

Но я в состоянии направить Вас к желаемой цели. Смотрите как можно комод 1000*800*505 пересчитать на комод с габаритами 1000*800*400. Они отличаются глубиной 505 и 400, высота и ширина одинакова. Значит ищем размеры с глубиной и меняем их на необходимые:

1000*800*400

1. 980*400 – 2 Боковины
2. 768*400 – 1 Дно
3. 801*430 – 1 Крышка
4. 148*400 – 1 Перегородка
5. 768*60 – 4 Планки
6. 768*50 – 2 Цоколь
7. 926*796 – 1 ДВПО Задняя стенка
8. 709*180 – 6 Лобовая планка ящика
9. 350*180 – 6 Боковая планка ящика
10. 317*100 – 4 Лобовая планка ящика
11. 350*100 – 4 Боковая планка ящика
12. 176*396 – 2 Верхние шефлоты
13. 246*796 – 3 Нижние шефлоты
14. 350*150 – 3 Усиливающая планка на дно ящика



Подгон под свои размеры 1200*800*400

Чтобы сделать комод 1200*800*400 надо изменить высоту деталей, определяющих высоту. Это боковины и шефлоты. Для расчёта высоты шефлота следует от общей высоты комода отнять толщину крышки, высоту цоколя и поделить на количество ящиков. Минус на зазор по 4 мм.



Если мы увеличиваем высоту шефлота, логично увеличить и глубину ящика. Которая должна быть меньше шефлота, минимум на 20 мм.Зазор по 10 мм сверху и снизу.Чем больше разница между ними, тем проще ставить ручку. В результате:

1200*800*400

1. 1180*400 – 2 Боковины
2. 768*400 – 1 Дно
3. 801*430 – 1 Крышка
4. 148*400 – 1 Перегородка
5. 768*60 – 4 Планки
6. 768*50 – 1 Цоколь
7. 1176*796 – 1 ДВПО Задняя стенка
8. 709*250 – 6 Лобовая планка ящика
9. 350*250 – 6 Боковая планка ящика
10. 317*100 – 4 Лобовая планка ящика
11. 350*100 – 4 Боковая планка ящика
12. 176*396 – 2 Верхние шефлоты
13. 312*796 – 3 Нижние шефлоты
14. 350*150 – 3 Усиливающая планка на дно ящика



Как рассчитать деталировку комода по ширине и рассчитать ящики я рассказывал в статье Расчёт ящика. Прочитав этот пост Вы без особого труда отредактируете любую деталировку по ширине. Для этого нужно знать толщину плиты и толщину направляющей.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

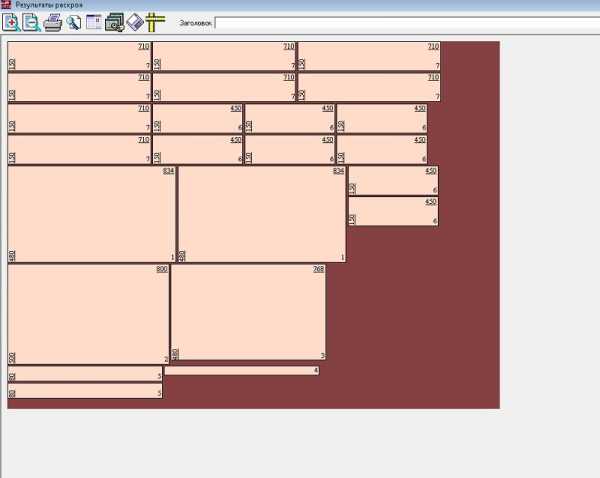

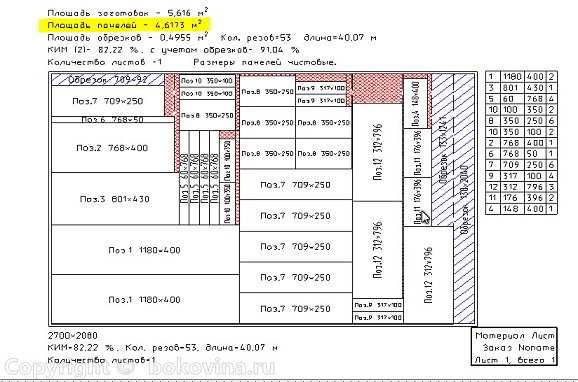

Карта раскроя на комод

Забиваем последнюю деталировку 1200*800*400 в карту раскроя и узнаём необходимое количество материала и площадь заготовок. Зная цену 1 листа ЛДСП или цену квадратного метра распила, мы узнаем стоимость необходимого материала.



bokovina.ru

нюансы, схемы и чертежи сборки



Комод относится к тем незаменимым предметам мебели, которые с легкостью находят свое место в интерьере жилой комнаты, прихожей, гостиной и даже офиса. Более удобной системы хранения, чем в выдвижных ящиках – придумать, пожалуй, невозможно. Именно поэтому вопрос как сделать комод своими руками интересует многих умельцев. Тут дело даже не в желании сэкономить. А в потребности реализовать именно то конструктивное решение, габаритные размеры и дизайн, которые обусловлены свободным местом и внешним видом остальной мебели.

Как рассчитать и сделать комод своими руками

Конструкция мебели должна быть практичной и долговечной. Производителями предлагается масса выдвижных систем, которые можно использовать для оснащения ящиков. Если опыта самостоятельного проектирования и сборки корпусной мебели у вас не так много рекомендую остановиться на следующих материалах и комплектующих:

• Корпус изделия, короб ящиков будет изготовлен из ламинированного ДСП толщиной 16 мм. В качестве кромки открытых торцов используется меламиновая лента или ПВХ толщиной 0,4-1 мм. Задняя стенка и днище ящиков – из ДВП, можно крепить внахлест, на мелкие гвозди или вставлять в паз.
• В бюджетных вариантах столешница комода своими руками и фасады также делают из ламинированного ДСП, только с более «серьезной» износостойкой кромкой по периметру – ПВХ толщиной 2 мм. Комод будет смотреться дорогим дизайнерским изделием, если столешница и фасады будут изготовлены из массива, фрезерованного МДФ, глянцевого материала – акрила или пластика.
• Роликовые направляющие уже отжили свое. Лучше использовать шариковые направляющие для ящиков, их ход намного плавней, а грузоподъемность – выше. Не рекомендуют делать комоды своими руками с шариковыми направляющими шире одного метра. Если ящики глубокие, следует усилить днище ребром жесткости.

Усиление широких и глубоких ящиков

• Узкие высокие комоды, а также те, которые будут устанавливаться в детскую комнату, в обязательном порядке крепят к стене. Все дело в смещении центра тяжести при открытии загруженных ящиков. Если, допустим, ребенок выдвинет все ящики одновременно – комод может опрокинуться прямо на него. Страшно подумать о последствиях. Поэтому в конструкции корпуса следует на этапе проектирования предусмотреть ребро жесткости вдоль задней стенки, за которое можно закрепиться к стене незаметно.

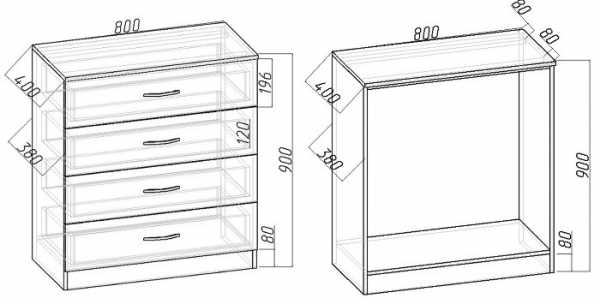

Комод своими руками схема и чертежи для расчета деталировки

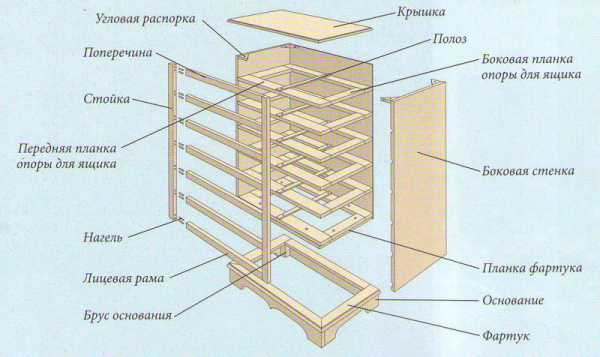

Конструкция комода предельно проста. Представляет собой корпус следующего вида:

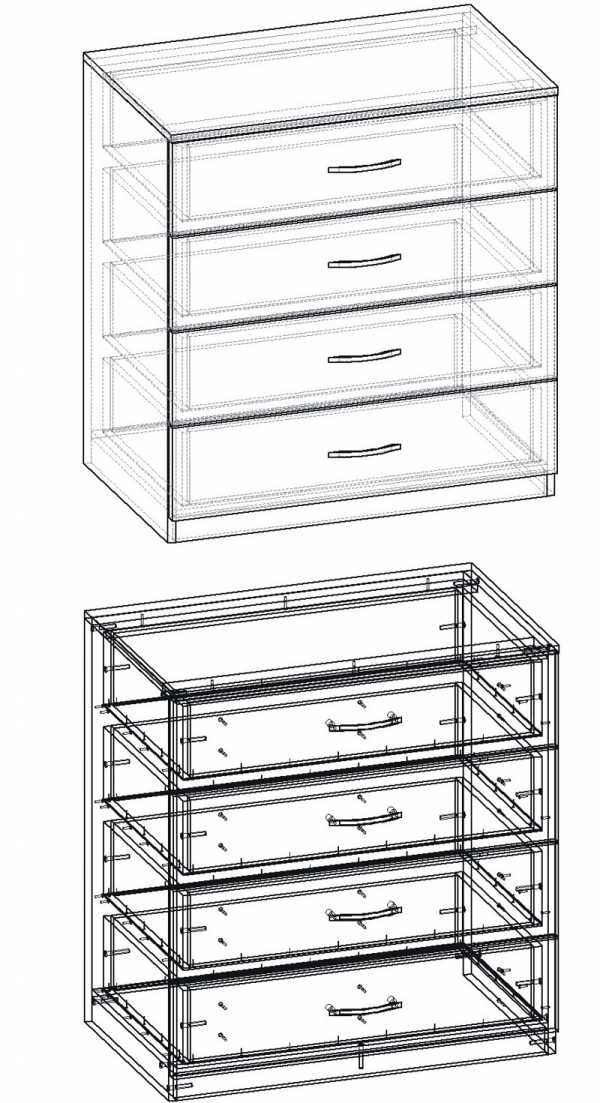

Комод своими руками чертежи сборки

• Столешницу комода делают глубже на 20 мм (минимум), чтобы она «нависала» над фасадами. Глубина корпуса зависит от желаемой глубины ящиков. В расчетах отталкиваются от размеров направляющих:
• Шариковые и роликовые направляющие идут с шагом 50 мм, начиная от 250 мм и заканчивая 600 мм (250 мм, 300 мм, 350 мм, …, 500 мм, 550 мм, 600 мм).
• Чтобы ящик выдвигался полностью, его глубина должна соответствовать ширине направляющих (250 мм, 300 мм и т.д.). Корпус делают шире. Обычно делают запас 30 мм (с учетом возможности установки задней стенки ДВП в паз и ребра жесткости).

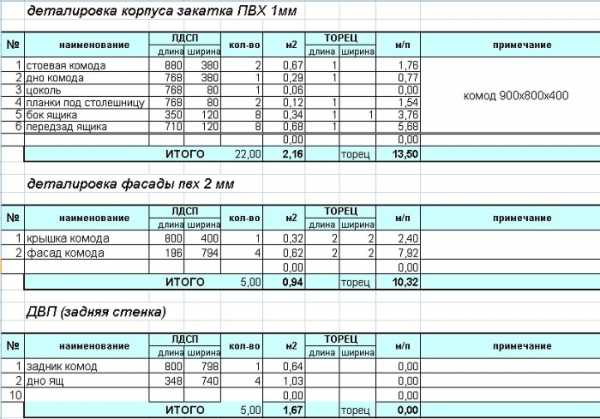

Деталировка на комод своими руками с габаритами 900х800х400 будет выглядеть следующим образом: Деталировка комода своими руками

Комод своими руками схема и чертежи засверловки корпуса и ящиков

Для того чтобы сделать комод своими руками, схема и чертежи засверловки (расстановки крепежа) по деталям также понадобятся. Выглядеть общая схема будет практически одинаково, независимо от габаритных размеров самого изделия. Если мебель все-таки решено крепить к стене, задняя планка для крепежа столешницы просто развернется перпендикулярно.

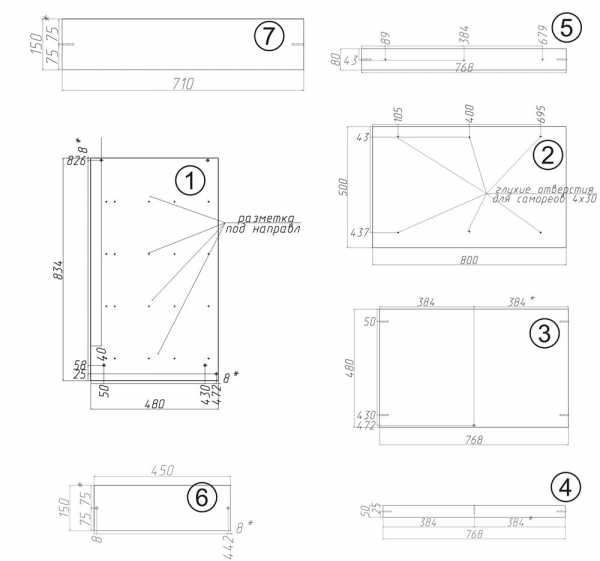

Комод своими руками общая схема засверловки

По деталям разметка под засверловку будет выглядеть следующим образом.

Комод своими руками, разметка засверловки по деталям

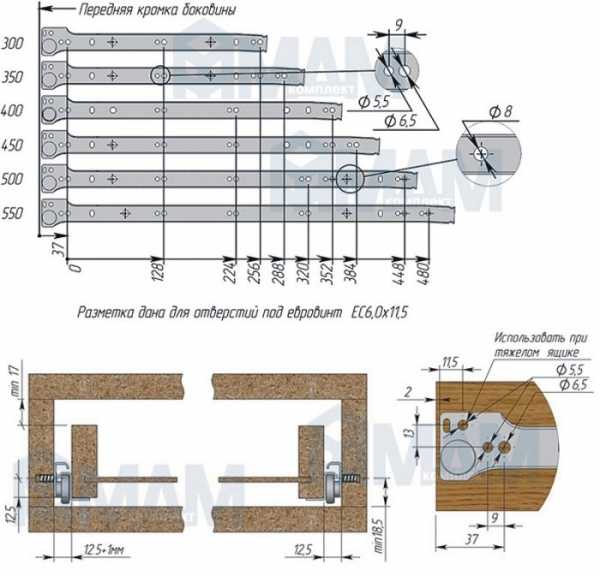

Разметку под направляющие (роликовые или шариковые) лучше брать из инструкции, которая будет вложена внутри упаковки. Или на сайтах поставщиков мебельной фурнитуры. Например, МДМ-комплекта.

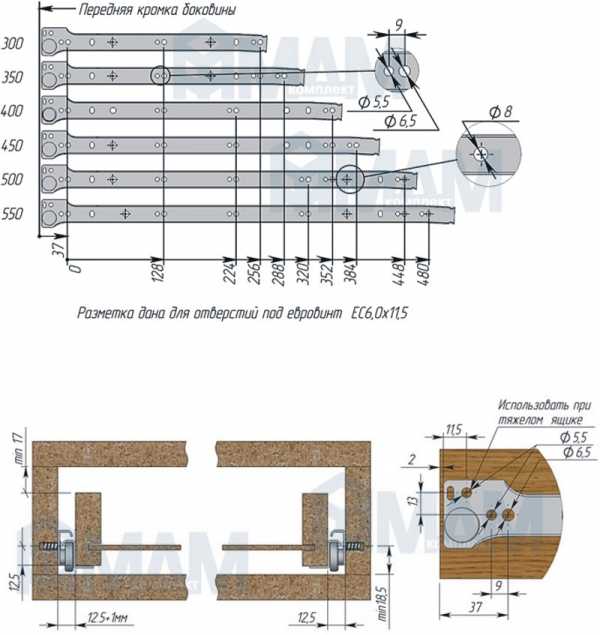

Разметка для крепежа роликовых направляющих:

разметка под крепеж роликовых направляющих

Разметка для крепежа шариковых направляющих:

разметка под крепеж шариковых направляющих

Роликовые направляющие крепятся под днище ящиков, шариковые – вдоль центра ширины короба ящика. В общем, на точные расчеты опытные сборщики редко «заморачиваются». Обычно делают все проще:

• Визуально делят высоту по внутренней стоевой на количество ящиков (в нашем случае четыре), расчерчивают центр – место крепления направляющих.
• Разделяют направляющие на две части, одну прикручивают к коробу с внутренней стороны, другую к боковине ящика.
• Задвигают ящики в комод. Если соблюдена соосность и нет перекоса, ящики будут двигаться легко, без препятствий.
• С помощью двухстороннего скотча ровно крепят фасады, не забывая про технологические зазоры (между ящиками – 3-4 мм).
• После того, как все фасады на комоде своими руками ровно распределены, можно засверлить отверстия под ручки (ставятся насквозь, на длинные винты со силиконовыми или металлическими шайбочками).

Если фасады объемные, а ручка одна по центру ящика или ассиметрично, лучше притянуть фасад изнутри на саморезы, 4х30. При фрезерованных фасадах будьте внимательны, чтобы саморез не попал в тонкую часть и не вылез наружу, повредив верхний декоративный слой.
Приведенный пример является базовым для комода с четырьмя ящиками. Опираясь на общую схему и чертеж, вы можете самостоятельно пересчитать модель на любые другие габариты: сделать комод уже или шире, выше или ниже, глубже или, наоборот, мельче.

комод своими руками с 4 ящиками

sdelay-mebel.ru

Комод своими руками: пошаговая инструкция от мастеров

Содержание:

Вот женщина… Она идёт домой, стремится к семейному очагу в расчёте на тихий вечер и простые жизненные радости. Но первое, что она видит при входе в квартиру – обронённый посередь коридора носок. Быть может этот носок даже чистый, неважно – вся женская натура уже забурлила и грозит мирному населению катаклизмами. Из шкафа постоянно высыпаются мелкие вещи, а муж даже не чешется! И супруг, получив порцию приоритетных задач, задумывается: Как же сделать комод своими руками?

Сегодня мы расскажем, как сделать такой комод

Не так всё страшно, как кажется на первый взгляд. Распилить лист ЛДСП, размером 2440х1830х16 в домашних условиях у вас не выйдет, как ни старайся, но с этой проблемой могут помочь специально обученные профессионалы. Деталировку мы приведём ниже, а профессионалы водятся прямо в строительных супермаркетах, где вы покупаете ДСП.

Другие специалисты, работающие в магазинах по продаже мебельной фурнитуры, помогут перевести непонятные термины, если такие встретятся вам в настоящей инструкции.

Деталировка комода

Как вы видите, для данного конкретного комода предусмотрены ножки, поэтому размеры приведены для конструкции с накладным дном.

Основные учитываемые параметры:

• Толщина ДСП = 16 мм,
• кромка меламиновая, с клеевым слоем, толщиной 0,5 мм.

Все размеры в миллиметрах.

• 800х500 – верх комода.
• 816х475 – 2 шт., боковины комода.
• 800х475 – дно.
• 797х205 – фасады ящиков.
• 768х80 – верхние стяжные планки.
• 160х450 – 8 шт., боковины ящиков.
• 160х709 – 8 шт., передние и задние стенки ящиков.
• 418х80 – 4 шт., стяжные планки ящиков.

Заднюю стенку комода и дно ящиков разумно делать из ДВП (иначе – оргалит). Вот размеры требуемых здесь деталей из ДВП:

• 828х795 – задняя стенка комода.
• 738х447 – дно ящиков, 4 шт.

Пока вам выпиливают нужные детали, имеет смысл озаботиться наличием инструмента и покупкой фурнитуры. Деревянный город Кижи построили без единого гвоздя, имея лишь пилы и топоры, но таких мастеров нынче не сыскать. Поэтому идём в специализированный магазин и покупаем…

Покупаем следующую фурнитуру

Раздумывая, как сделать комод своими руками, мы остановились на типе направляющих, которые не допускают отступления от шаблонной разметки – для точности и простоты описания.

• Направляющие для ящиков «роликовые» – 4 комплекта, длиной 450 мм. Следует помнить, что в комплект входят левые и правые полозья. Они НЕ взаимозаменяемы.
• Конфирматы 5х70 (просто скажите это продавцу), упаковка 100 штук.
• Саморезы 4х16 – упаковка 100 шт.
• Саморезы 4х30 – -»-.
• Кромка меламин, с клеевой основой. По периметру деталей, с запасом.
• Ножки декоративные. Они есть в разном исполнении, выбор за вами, 6 штук.
• Ручки для ящиков, 8 штук. На приложенном рисунке их четыре, но, как показывает практика, для удобства эксплуатации лучше ставить по две штуки на ящик.

Теперь, когда необходимые запчасти уже куплены, проверяем наличие инструмента. Изготовление комода – процесс несложный, но одним топором, как говорилось выше, тут не справиться.

Находим такие инструменты

• Дрель-шуруповёрт, с самозажимным патроном под диаметр минимум 10 мм.
• Свёрла 5 и 8 мм по дереву.
• Набор бит, с обязательным наличием биты-шестигранника под конфирматы.
• Прямой угол, воплощенный в строительный инструмент с мерной линейкой.
• Рулетка.
• Карандаш.
• Утюг, нагретый на 3/4 мощности.
• Тупой нож, мелкая наждачная бумага, сухая тряпка.
• Ассистент с пылесосом.

Если решение сделать комод своими руками не последний поступок в вашей жизни, рекомендуем покупать качественный инструмент. Тупых ножей и ассистентов много, а сломавшееся в теле детали сверло или сорванная бита могут серьезно повлиять на ваш энтузиазм и качество мебели.

Подготовка к сборке комода

Детали необходимо оклеить. Для этого к торцу детали приложите кромку основой вниз и прогладьте горячим утюгом. Несколько раз с усилием проведите сверху сухой тряпкой, чтобы добиться надёжного склеивания. Торчащие края кромки удалите тупым ножом и зашлифуйте грани наждачной бумагой. Аккуратнее с ламинатом – старайтесь его не поцарапать.

Отверстия под конфирматы засверливаются:

• В плоскость – сверлом 8 мм насквозь,
• в торец – сверлом 5 мм на глубину от 60 мм.

Отверстия под конфирматы

Перед тем, как собрать тумбу, «тело» комода, необходимо разметить и прикрепить направляющие под ящики. На картинке приведены размеры, но если вы задумаете изменить высоту вашего комода или количество ящиков в нём, полезно узнать простую формулу расчета их разметки. Это несложно:

(Высота фасада) + (припуск примерно 3 мм на каждый ящик) – 25 мм = линия центра крепежей полозьев, считая сверху.

Разметка под направляющие

Если фасады разной высоты – нужно складывать размеры, не забывая прибавлять припуск на каждый фасад.

Нижние направляющие всегда размечаются снизу, как показано на картинке.

Сборка комода

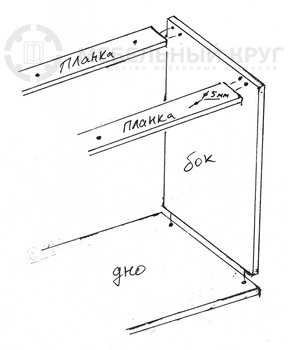

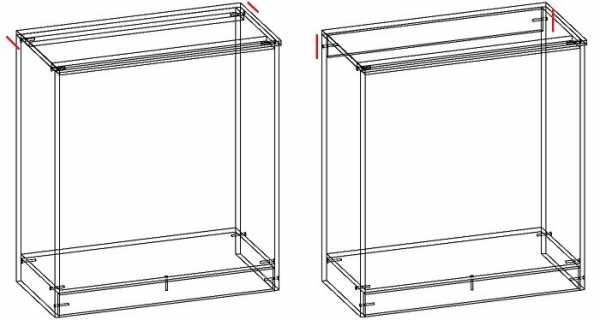

Короб комода собирается так, как показано рисунке. Верхняя крышка крепится саморезами 4х30 снизу, сквозь отверстия в стяжных планках. Вымеряем прямой угол в получившейся коробке и прикручиваем либо пробиваем заднюю стенку из оргалита.

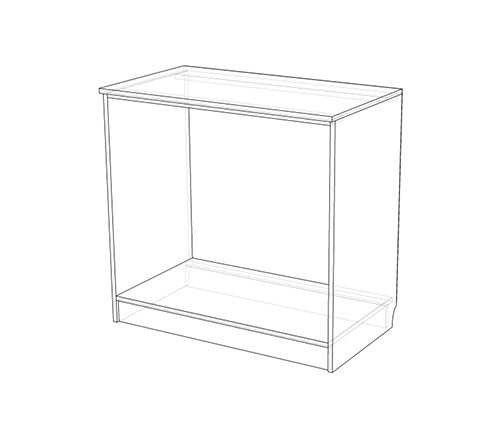

Сборка короба комода

Примечание: Строгая геометрия важна везде и всегда, иначе ваша мебель будет инвалидом от рождения. Прямые углы «на глазок» неприемлемы в принципе.

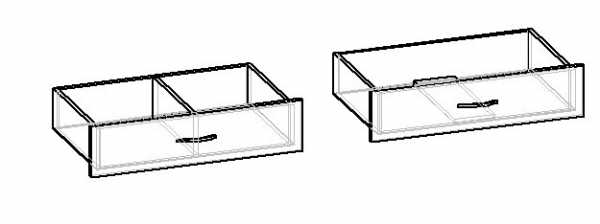

Ящики собираем, учитывая, что оргалит дна ни в коем случае не должен выступать в лицевой стороне – туда мы прикрепим фасады точно так же, как верхнюю крышку самого комода: саморезами 4х30 изнутри, сквозь переднюю стенку ящика.

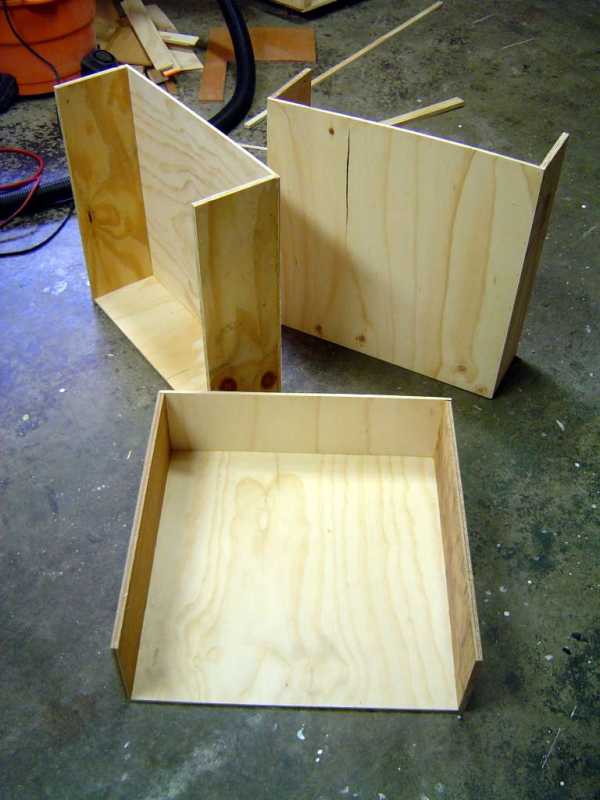

Сборка ящиков комода

Ножки крепим как нам больше нравится – никаких строгих размеров выдерживать не надо, если вы не педант. Ручки, соответственно, тоже – главное соблюсти симметрию.

Фактически, мы уже ответили на вопрос «Как самому сделать комод?», но есть некоторые нюансы:

• Первый из них: Мы привели в пример роликовые направляющие, чтобы чётко конкретизировать разметку под ящики на боковинах комода. На самом деле сейчас продаются направляющие «полного выката», которые не нуждаются в столь строгих инструкциях. Ограничений по высоте крепления у них нет, но начинающему мастеру будет непросто такие полозья закрепить из-за чисто технических сложностей, которые решаются лишь на практике.
• Второй: Будьте очень внимательны к так называемым «мелочам». Ничтожная, на первый взгляд, помарка приведёт к тому, что ящики комода будут ездить «как попало». Ошибка в миллиметр по совокупности погрешностей выльется в уродство.
• Третье: При клейке кромки и сверловке не стесняйтесь «потренироваться на заднем дворе», то бишь на обрезках – сэкономите деньги.

В принципе всё… Можете раскладывать носки по ящикам, удачи.

www.mebelniykrug.ru

Чертежи комода с пеленальным столиком – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами поговорим о комодах, которые изготавливаются специально для грудных детей.

Вещь довольно интересная и удобная, хотя и краткосрочная (в том смысле, что ребенок со временем подрастает, и надобность в его пеленании, естественно, отпадает).

Но во всем этом есть одно преимущество: На страницах этого сайта, мы с вами учимся делать мебель самостоятельно. Естественно, такой комод сделаем тоже сами.

А раз так, то со временем, когда в пеленальном столике не будет необходимости, его можно будет просто убрать (сами сделаем, сами сможем что-то изменить).

Итак, прежде чем рассмотреть чертежи этого комода, думаю, есть смысл сказать вообще несколько слов о подобной мебели.

Итак:

В данном примере, сам столик (который представляет собой несложных механизм из деталей, сделанных из ДСП, скрепленных между собой обычными межсекционными стяжками) раскладывается, увеличивая таким образом, свою поверхность (грубо говоря, поверхность крышки комода).

По этому, учитывая, что на него нужно будет класть малыша, вся конструкция должна быть очень устойчивой, так как столик будет «работать» как рычаг, в разы, увеличивая крутящий момент, способный при определенных условиях, перевернуть весь комод.

Для того чтобы этого не произошло, всю конструкцию нужно планировать в двух возможных вариантах:

1. Она должна быть, по возможности, не высокой и глубокой (естественно, о конкретных цифрах, в данном случае, говорить сложно, но для ориентира, отношение ее глубины к высоте должно стремиться к единице (1) – это, естественно, в идеальном варианте).
2. Если конструкция, в силу каких то непреодолимых причин, все же не устойчивая – ее нужно жестко закрепить к стене.

Так же, для большей устойчивости, комод нужно загружать вещами, начиная с нижнего ящика (но никак не с верхнего).

О том, как делаются комоды, мы уже говорили (подробнее – здесь).

По этому, в данном случае, интерес представляет сама конструкция пеленального столика.

Думаю, на чтобы не мешать все в «одну кучу», об этом мы поговорим в отдельной статье.

А сейчас рассмотрим один из многочисленных примеров подобной мебели.

Итак, комод, который вмещает в себя четыре одинаковых выдвижных ящика.

Его габаритные размеры (не учитывая сам столик и быльце за ним):

814-850-480 (ВхШхГ).

В данном случае, об особой устойчивости говорить не приходится, по этому, либо комод нужно закрепить к стене, либо два нижних ящика должны вмещать ощутимый вес (первый вариант, естественно, предпочтительней).

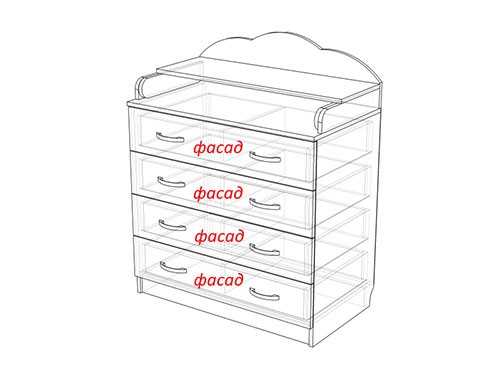

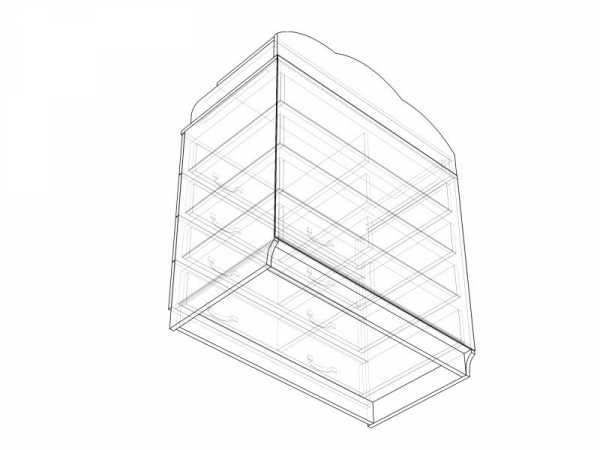

Теперь, схемы изделия:

Его деталировка:

бок	798		460		2

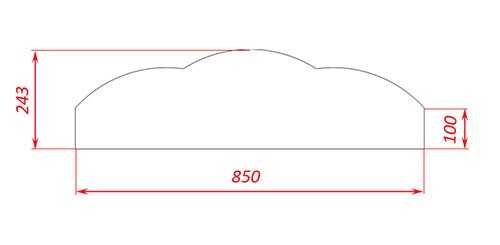

быльце	243		850		1
гор	818		460		1
дя	120		760		8
дя1	120		450		8
дя2	120		418		4
кп	80		818		2
крышка	850		480		1
крышка1	850		283		1

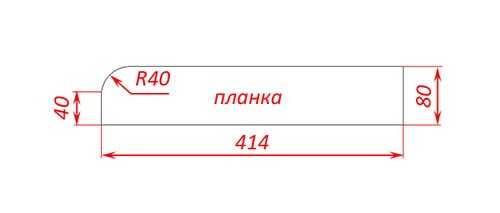

планка	80		414		2

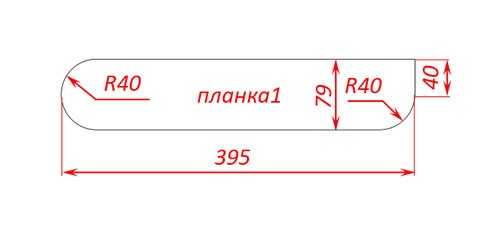

планка1	79		394		2
цоколь	80		818		2
фасад	177		846		4
задняя стенка	732		848		1
дно	790		448		4

Как видите, ничего сложного, данное изделие собой не представляет.

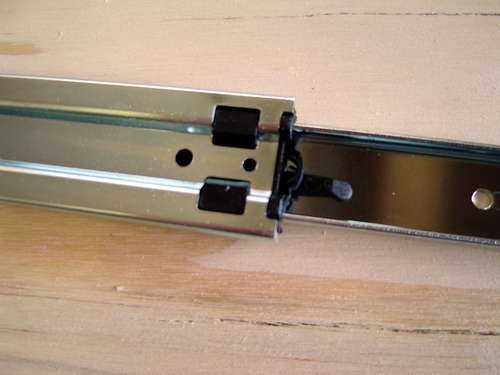

Выдвижные ящики, естественно, крепятся к коробу на телескопических направляющих.

Ну а на этом все.

До встречи.

www.sdmeb.ru

Комод своими руками, что для этого потребуется, чертежи

Каждый владелец жилой недвижимости желает обустроить помещения красиво и оригинально, поэтому приобретает мебель в соответствии с имеющимся стилем интерьера. Нередко найти на рынке готовые конструкции, отвечающие всем требованиям и запросам, достаточно сложно, поэтому прекрасным решением для каждого человека становится самостоятельное создание подходящей мебели. Оптимальным считается комод своими руками, который будет обладать нужными размерами, состоять из необходимого количества отсеков и ящиков, а также его внешний вид будет идеально соответствовать помещению, где планируется его устанавливать.

Проектирование и создание чертежа

Создание любого предмета интерьера требует предварительного составления схемы и чертежа, пользуясь которыми обеспечивается получение действительно качественной и оптимальной конструкции, в которой все детали будут ровными и правильно соединенными. Перед непосредственными расчетами определяются основные параметры будущей конструкции:

• материал изготовления — наиболее часто для этого используются ДСП, МДФ или натуральная древесина. Последний вариант считается наиболее оптимальным, так как конструкции из дерева являются экологически чистыми, надежными и долговечными, а также прекрасно смотрятся в любом стиле интерьера. Если отсутствуют значительные средства для данного процесса, то создается комод из ДСП;
• размеры будущей конструкции — обычно при определении данного параметра учитывается место, куда планируется устанавливать комод. В зависимости от его расположения и особенностей выбираются оптимальные габариты мебели;
• количество ящиков и отсеков — решается, будут ли ящики выдвижными или будут представлены обычными отсеками в комоде. Определяется дополнительно число дверок и способ их открывания, так как они могут быть выдвижными или распашными, а также можно пользоваться новыми необычными петлями, позволяющими открывать дверцы в разных необычных положениях;
• наличие подсветки — если имеется подсветка, то комод считается наиболее простым в использовании, так как хорошо можно будет рассмотреть содержимое всех отсеков данной конструкции.

Оптимальные размеры комода заключаются в ширине от 80 до 130 см и высоте 85 см, так как пользоваться им действительно комфортно, а также он считается вместительным и удобным.

После определения всех нужных параметров начинается создание схемы. Если отсутствуют умения в самостоятельной реализации этого процесса, рекомендуется пользоваться специальными бесплатными компьютерными программами. Если разобраться тщательно в их интерфейсе, то не возникнет никаких сложностей при проектировании.

Непременно делается чертеж комода своими руками, причем именно им надо будет пользоваться в будущем при формировании конструкции, а это позволит избежать серьезных перекосов или иных проблем. Лучше всего делать несколько чертежей, а один из них будет в разрезе, что значительно упростит саму процедуру создания комода.

Если планируется сделать комоды своими руками чертежи делаются с учетом некоторых правил:

• если будет создаваться деревянный комод, то толщина используемых досок или плит не должна быть меньше 1,6 см;
• между крайними элементами выдвижных ящиков и задней стенкой изделия непременно оставляется расстояние не меньше 1 см;
• при создании вкладных фасадов добавляется зазор, толщиной не меньше 3 мм.

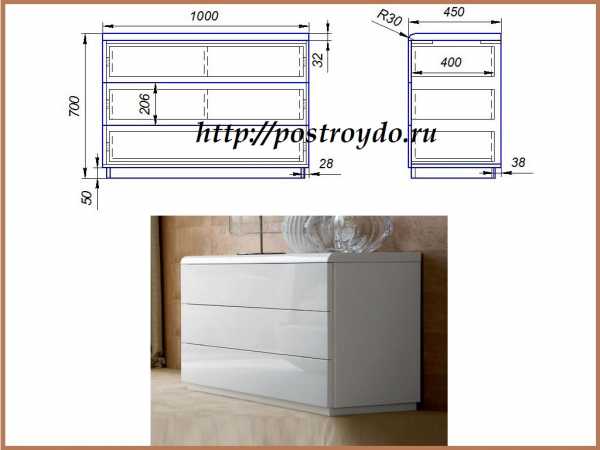

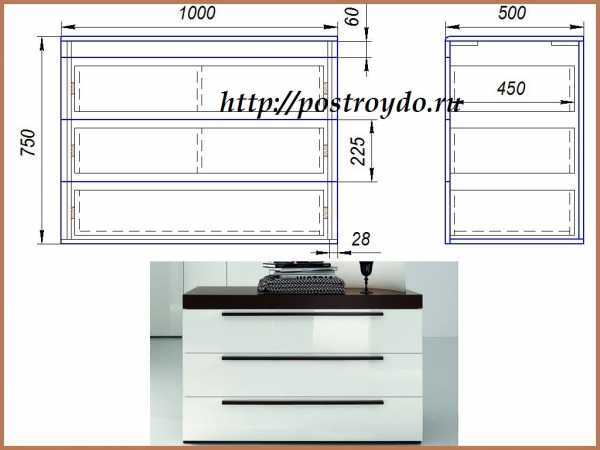

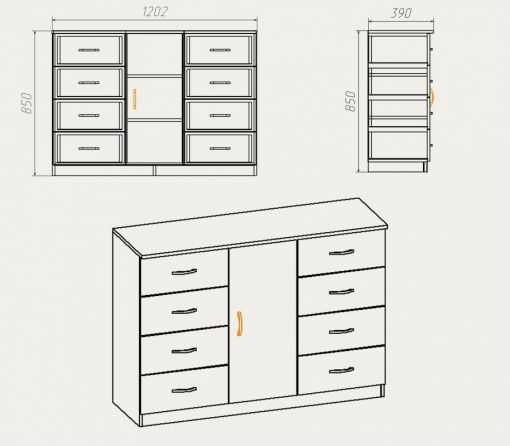

Фото разных чертежей можно просмотреть ниже, а также допускается воспользоваться уже готовыми схемами, если у человека, который планирует заниматься данным процессом, отсутствуют какие-либо навыки и опыт формирования оптимальных чертежей.

Подготовка материалов, инструментов и фурнитуры

На основании сделанного чертежа производится расчет, призванный определить, какое количество основных материалов надо приобрести, чтобы планируемая процедура выполнялась без перебоев и остановок. Дополнительно учитывается деталировка:

• 2 крышки и 2 боковины;
• 1 днище;
• 2 планки;
• нужное количество ящиков, которые желательно делать выдвижными;
• ДВП для задней стенки;
• ручки для ящиков;
• дверки;
• петли для фиксации дверок.

На основании данной деталировки приобретается нужное количество материалов. При этом каждый человек самостоятельно определяет, какое количество ящиков будет создаваться, а также какими габаритами они будут обладать. Непременно подготавливаются дополнительно стандартные инструменты, к которым относится шуруповерт и дрель с разными насадками, ножовка по древесине, конфирматы или мебельные уголки, специальная кромка для деталей, повышающая их прочность, и саморезы, а также могут потребоваться некоторые другие стандартные инструменты, позволяющие самому сделать качественный и надежный комод.

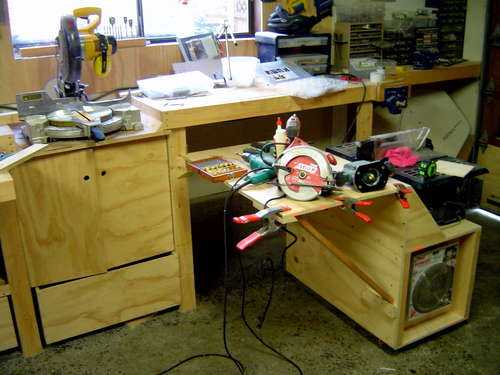

Инструменты

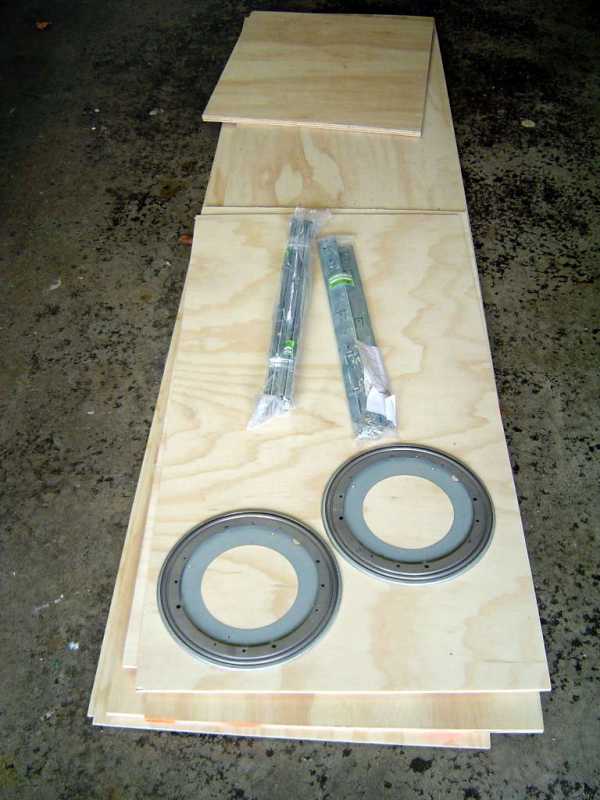

ДСП

Материалы и фурнитура

Подготовка деталей

Как сделать комод своими руками? Первоначально необходимо подготовить все детали, которые нужны для получения оптимальной конструкции. Весь процесс делится на этапы:

• на бумагу переносятся заранее сделанные чертежи комода своими руками;
• полученные выкройки прикрепляются к древесине, после чего обводятся карандашом или иным подходящим инструментом;
• вырезаются из древесины оптимальные детали, причем качеству вырезания уделяется как можно больше внимания, так как от этого зависит ровность и привлекательность самого предмета интерьера;
• подготавливаются кромки полученных деталей, для чего желательно пользоваться пластиковой лентой, что обеспечит их прочность и привлекательность, а также сгладит малейшие неровности, если они были допущены в процессе вырезания деталей.

Таким образом, подготовка деталей для комода своими руками – это простая и доступная работа. В процессе создания деталей важно тщательно подходить к замерам и постоянно сверяться с чертежами, так как даже малейшие перекосы и недостатки могут стать причиной получения кривого или неустойчивого предмета интерьера.

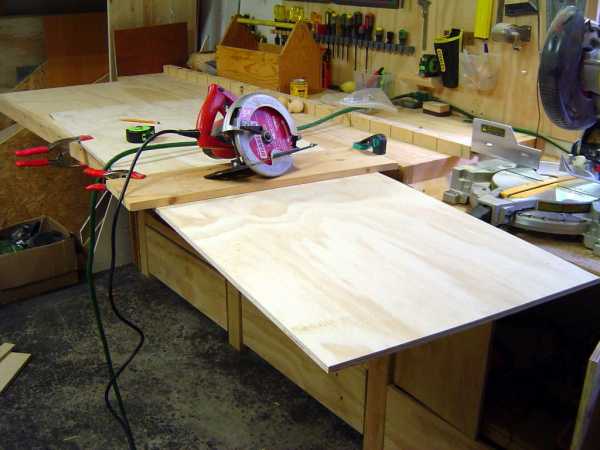

Детали вырезаются с помощью дисковой пилы

Сборка

Как только все детали будут полностью готовы, можно приступать к их качественной сборке. Этот процесс делится на этапы:

• на деталях отмечаются места, где будут иметься крепления, причем непременно во время данной работы надо ориентироваться на чертежи и схему, а оптимальным выбором для крепления считаются шканты или саморезы;
• к боковым стенкам прикрепляется столешница комода, причем для этого обычно применяются стандартные мебельные уголки, а также неплохим выбором будут планки связи, фиксирующиеся саморезами;
• таким же образом выполняется крепление дна будущего комода;
• к дну прикрепляются ножки или колесики, а это зависит от того, планируется ли получить мобильную конструкцию или стационарную;
• прикрепляется задняя стенка, которая обычно представлена легким ДВП, причем непременно она должна полностью закрывать торцы боковинок, столешницы и дна, а для крепления легко подходят небольшие гвоздики;
• собираются ящики, количество которых определялось ранее, причем все детали фиксируются саморезами или шкантами из дерева;
• для ящиков прикрепляются в нужных участках комода направляющие.

После фиксации задней стенки надо измерить ее диагональ, чтобы убедиться в ровности полученной конструкции, а если выявляются неровности или искривления, их надо устранять оперативно, а иначе через небольшой промежуток времени использования комода можно наблюдать его деформацию.

Таким образом, если точно следовать правильной последовательности действий, то удается оперативно и с минимальными затратами денег и усилий получить качественный предмет интерьера. Комод своими руками видео можно посмотреть ниже, чтобы учесть все нюансы и особенности этого процесса.

Установка направляющих ящиков

Сборка секций с помощью гвоздей и столярного клея

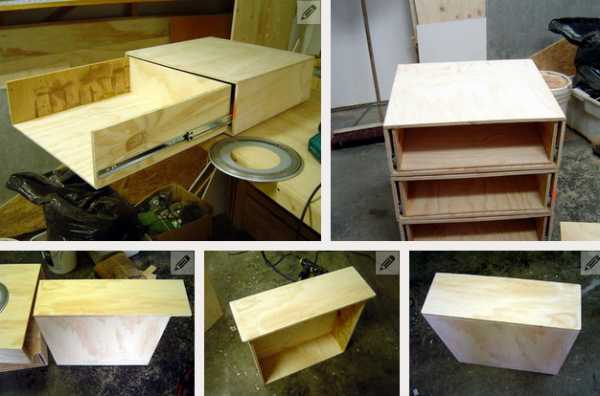

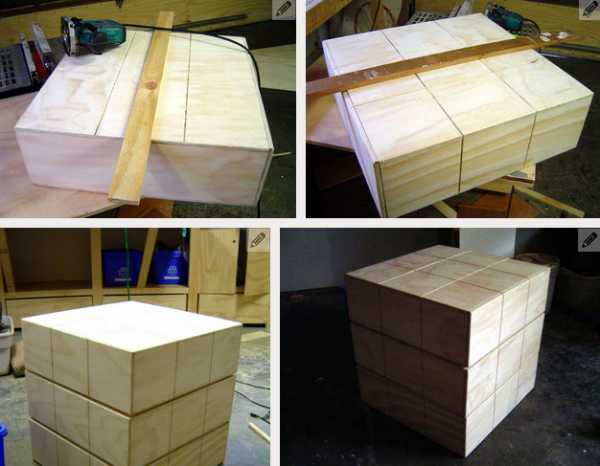

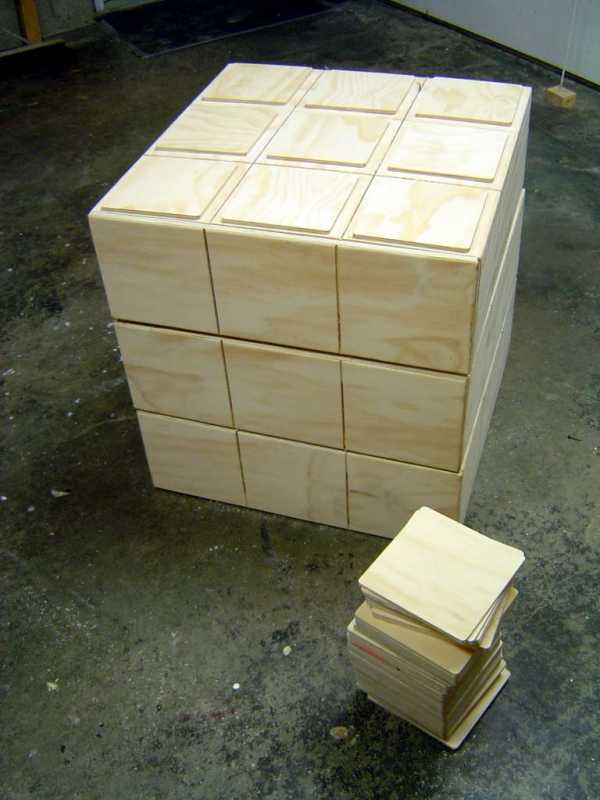

Готовые секции

Ящики должны быть без верхней и передней стенки

На боковинах крепятся направляющие

На гранях нужно сделать канавки

Подготовка цветных элементов

Крепление элементов

Декорирование

Изготовление комода своими руками не обходится без декорирования. Если для работы использовалась качественная натуральная древесина, то полностью отсутствует необходимость в применении отделочных материалов, так как сама деревянная конструкция будет выглядеть привлекательно.

Для украшения таких конструкций могут использоваться разные способы декорирования:

• покрытие лаком, защищающим поверхности деревянной конструкции от разных воздействий;
• создание покрытия из любой краски, поэтому такой комод может обладать разными расцветками;
• применение особых пленок, причем использовать их действительно очень просто, а при этом удается получить предмет интерьера, который великолепно впишется в любое помещение, выполненное в определенном стиле или цветовой гамме.

Таким образом, создание комода своими руками – это достаточно простая работа. Для этого надо использовать рисунок, на котором имеется чертеж или схема будущей конструкции. Дополнительно учитываются правильные этапы работы, чтобы в итоге отсутствовали какие-либо недостатки или проблемы в готовой конструкции. За счет самостоятельного процесса удается получить оригинальный и неповторимый комод по низкой стоимости.

Все составляющие грунтуются и покрываются черной краской

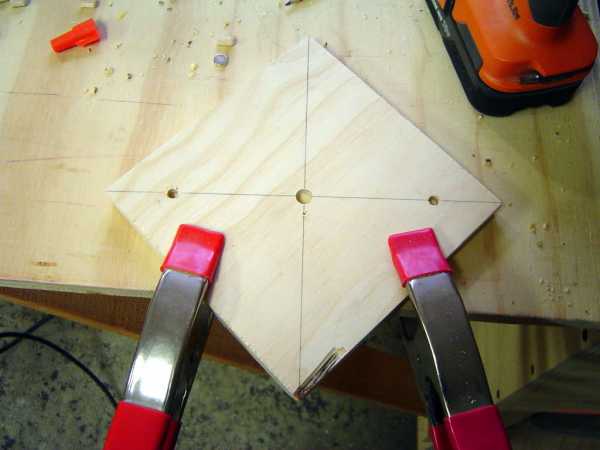

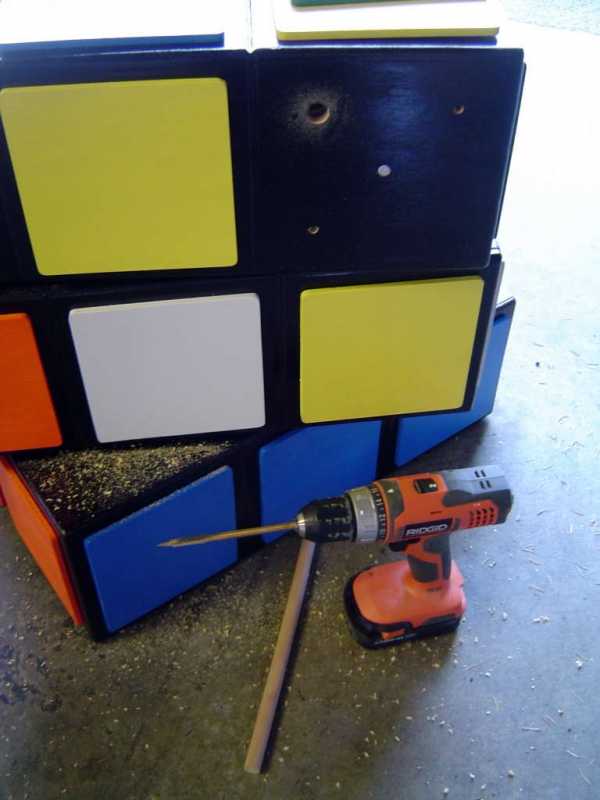

Во всех элементах делаются отверстия для шайб крепления

Все элементы необходимо прокрасить и просушить

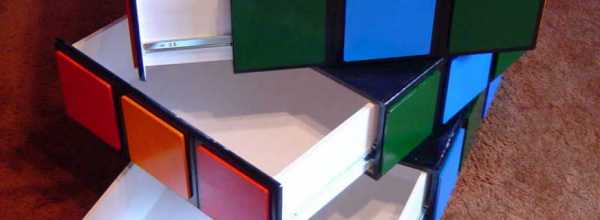

Декорирование комода цветными элементами

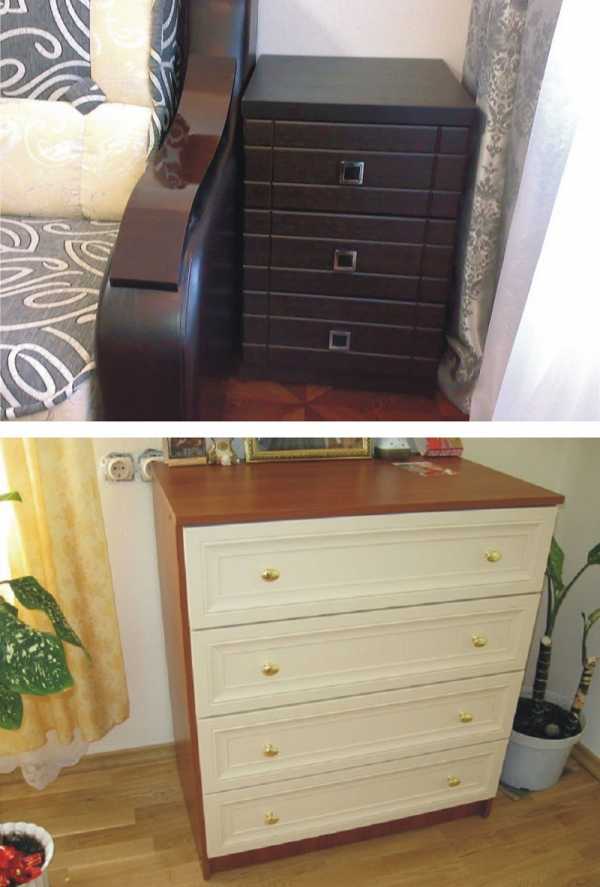

Готовый комод

Видео

mblx.ru

Как самому сделать комод — Yvision.kz

Комод. Хороший, вместительный. Пожалуй, незаменимый предмет мебели. С виду он может быть разный. Совсем простой:

немного фантазийный — в самый раз для детской или подростковой:

или  все же ближе к привычному и  классическому

Но это только внешне комоды все  разные – благодаря разным фасадным материалам и цветам. Внутри они практически все одинаковы. Сам корпус – с крепежом и без — выглядит так



И в комплекте с четырьмя ящиками (с крепежом и без)

Распишу вам деталировку для комода габаритами 850х800х500. Деталировку на комод своими руками с размерами 900х800х400 вы можете посмотреть на моем сайте.



Раскрой будет выглядеть следующим образом

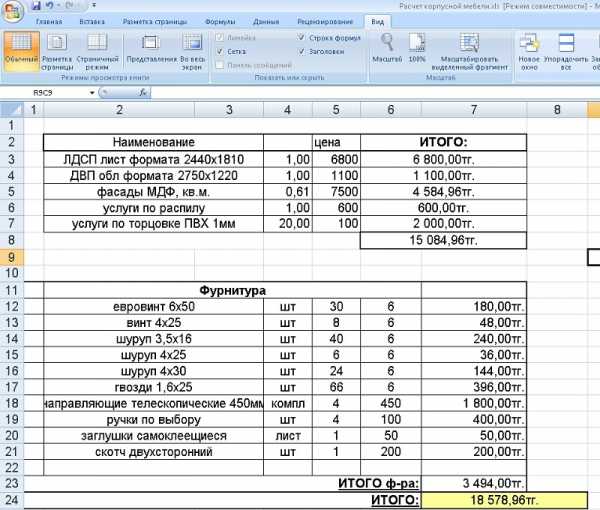

По смете комод собственного производства обойдется вам примерно в следующую сумму



Ну, и спецификации на засверловку



Несколько моментов по сборке. Крышку комода крепим на планки (такой способ описывала в http://yvision.kz/post/379289).

Разметку под направляющие можно подсмотреть на сайтах, продающих мебельную фурнитуру. У меня, допустим, с МДМ-комплекта

Для роликовых направляющих:

Для телескопических направляющих высотой 45мм (есть и 35мм):

Роликовые направляющие дешевле. Но в комод такой ширины лучше не ставить  — не выдержат, если будете загружать ящики. По их установке – крепятся строго ко дну ящиков, внахлест на ДВП.  Не буду загружать цифрами расчетов – это тема для отдельного поста, объясню сам принцип. Высота фасада у нас на 192, высота ящика 150мм. Значит, примерно 30-40 мм фасад будет выступать над ящиком, 20-10 мм под ящиком.  Визуально делим тумбу на равные 4 части (отступив от дна и от верха по 30-35мм).  Разъединяем направляющие – одну часть крепим к боковине тумбы, другую к днищу ящиков. Тут главное, соблюсти соосность. Вставляем все ящики в тумбу, проверяем, все ли встали ровно, все ли выкатываются одинаково легко. Если нет — ищем причину. Либо сами направляющие с браком, либо вы прикрутили криво, либо сам ящик/тумбу перекосило. Если все отлично — к ящикам на двухсторонний скотч крепим ровненько фасады (зазор между фасадами 4мм), отчерчиваем уровень изнутри. После этого можно закрепить фасады жестко изнутри на саморезы 3,5х25 или 4х30. Ручки, как правило, крепят насквозь. На всякий случай, подпишите на дне ящиков нумерацию сверху вниз. Вряд ли ящики получатся у вас взаимозаменяемы, а вот дальнейшем, когда придется вынимать ящики для переезда/перестановки мебели, не придется решать головоломку какой ящик откуда.

Для телескопических направляющих принцип тот же, но крепить их можно и ближе ко дну, и по центру, и ближе к верхнему краю – никаких особых рекомендаций по этому поводу нет.

Размеры комода можно менять — делать его шире-уже, выше-ниже. Глубина комода увеличивается/уменьшается соразмерно направляющим ящиков — они идут 250, 300, 400, 450, 500, 550 и 600мм.  Если вы хотите сделать его, скажем метр длиной, стоит усилить ящики, поставив в него дополнительно перегородку вертикально или ребро жесткости горизонтально:

Надеюсь, у вас все получится, удачи!

Автор: копирайтер Ярошевич Елена, заказать тексты для сайта

yvision.kz

Сборочные чертежи комодов | Postroydo

 В этой статье мы предоставили небольшую подборку чертежей с точными размерами, по которым вполне реально собрать комод для хранения вещей.

Зачем вообще нужен такой комод?

 Чтобы освободить как можно больше места в помещении сделать его просторнее и аккуратнее вещи в доме должны всегда быть на своих местах. И при этом должен быть быстрый и удобный доступ к этим же вещам.

 Причем только одного шкафа может быть маловато. Ведь есть и такие вещи, которые не повесить на плечики или просто сложить на полочки шкафа. К таким вещам можно отнести нижнее белье, носки, носовые платочки и многие другие.

 Без такого полезного приспособления как комод вовсе не обойтись семье, в которой растет маленький ребенок, так как детские вещи в обязательном порядке должны иметь свое конкретное место в отдельности от родительских вещей. Вот для этих-то вещей как раз и необходим комод.

 Также не последнее место комод занимает в общем интерьере комнаты. Поскольку комод является одним из элементов дизайна в интерьере помещения, он должен гармонично вписываться и максимально соответствовать интерьеру помещения.

Как пользоваться чертежами

 Как правило, все доступны, чертежи комодов выполняются с помощью программы «Компас 3D», формат файлов которой – «cdw». Поэтому, для работы с такими чертежами понадобится программа «Компас 3D» или «AutoCAD». То есть скачиваете любой понравившейся вам чертеж комода и открываете его с помощью одной из вышеупомянутых программ.  На чертежах указаны основные размеры, поэтому смотрите, подойдут ли они вам.

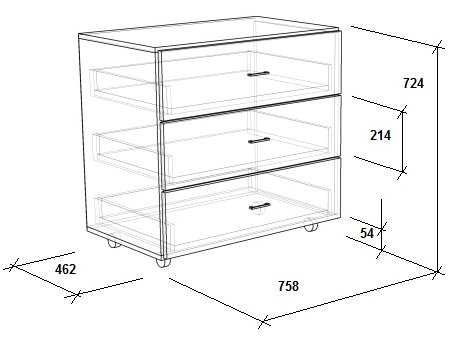

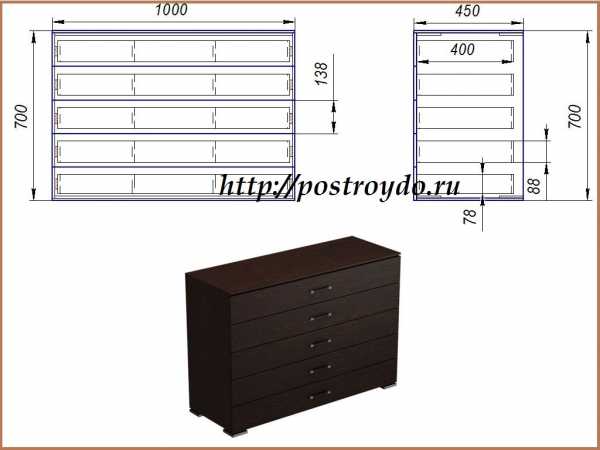

Сборочная схема комода

 Если он вас устраивает, то смело можете приступать к реализации.

Как на основании чертежа комода сделать деталировку?

 Для этого с помощью одной из программ, к примеру «Компас 3D» откройте нужный вам чертеж затем инструментом «Отрезок» определите и запишите размеры, то есть длину и ширину всех имеющихся деталей которые указаны на чертеже.

Как определить размер деталей на чертеже в программе «Компас 3D» можете узнать здесь.

 С помощью мышки вы легко сможете приблизить или отдалить выбранный объект, а с помощью клавиши «ESC» можно отключить инструмент «Отрезок».

Важно:

• Зазор между фасадами необходимо оставлять минимум 3,0 миллиметра. К примеру, при измерении фасада (длину и ширину) необходимо отнять от полученных размеров 3,0 миллиметра на зазор и по 1,0 миллиметру со всех торцов на кромку. Значение 1,0 миллиметр это толщина мебельной кромки, которая клеится на торцы если у вас другое значение, то отнимаете его, после чего полученную длину и ширину нужно записать в деталировку.
• Зазор на кромку должен быть предельно точный,  если толщина кромки 1,0 миллиметр значит, зазор должен быть  1,0 миллиметр, если 2,0 миллиметра — значит 2,0 миллиметра и т.д.
• Толщина направляющей составляет 13,0 миллиметра, на чертежах отступ есть.
• ДВП задняя стенка комода и дно ящичков – на 1,0 миллиметр меньше со всех сторон.

 Структура материалов всегда расположена по длине деталей.

 Также необходимо сразу же записать какой крепеж или фурнитура вам понадобится.

Как на основании чертежа собрать комод?

 Для этого необходимо знать точные места крепления всех деталей и фурнитуры (что, и на каком расстоянии и от чего следует крепить). Если, в процессе сборки у вас будет возможность находится рядом с компьютером, то все расстояния можно будет посмотреть на чертеже, с помощью того же инструмента «Отрезок» в программе «Компас 3D».

 Расстояние следует мерить от крайней точки детали и непосредственно к центру точки крепления, к примеру, середина плиты 16,0 миллиметров = 8,0 миллиметров. Если у вас нет такой возможности пользоваться компьютером, то нужно сразу проставить все размеры на чертеже с помощью программы «Компас 3D» и распечатать готовый чертеж.

 В программе «Компас 3D» с помощью панели «Размеры» воспользуйтесь инструментом «Авторазмеры» как это показано на рисунке.

 Представьте себе: как вы отмеряете рулеткой расстояние на ДСП плите и укажите эти расстояния на чертеже (размеры на чертеже в этой программе указаны в сантиметрах, но вы при проставлении размеров указывайте их в миллиметрах, например 10 сантиметров = 100 миллиметров) и распечатайте его.

Столярные работы, Монтажные работы

postroydo.ru
