Установка шариковых направляющих для ящиков: требования и монтаж

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие.

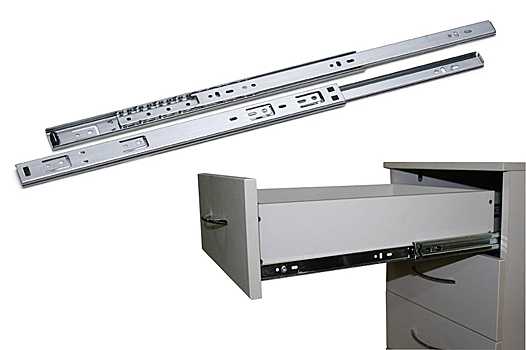

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

доступная стоимость;
плавный ход;
высокая прочность;
износостойкость;
простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Схема расчета деталей выдвижного ящика.

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

Схема разметки для крепления шариковых направляющих.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
Детали направляющих приворачиваются строго по намеченной линии.
После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

Вернуться к оглавлению

Полезные советы

Схема установки шариковых направляющих.

Шариковые направляющие для выдвижных ящиков легко спутать с роликовыми аналогами. Роликовые изделия обычно окрашены в белый цвет. Ящик передвигается на колесиках, выполненных из пластмассы. Устанавливать их специалисты не рекомендуют. Эти устройства издают скрип, колесики со временем разрушаются, вылетают из направляющих.

Если дно ящика вставлено в специальные пазы, его лучше закрепить с помощью тонких саморезов к кромкам, иначе содержимое может выпасть вместе с дном.
Для тяжело нагруженных ящиков можно использовать двойной комплект направляющих.
Монтаж направляющих лучше проводить до сборки мебели. Работать в этом случае гораздо удобнее и времени будет затрачено значительно меньше. После сборки останется только произвести необходимые регулировки.
Высота выдвижного ящика должна быть на 40-50 мм меньше высоты фасада.

Собрать мебель для кухни или другой комнаты, установить механизмы закрывания и открывания выдвижных ящиков можно своими руками. Для этого нужно приобрести качественные направляющие для выдвижных ящиков и правильно их смонтировать.

К установке шариковых направляющих следует относиться со всем вниманием.

Большое значение имеет точная разметка мест расположения отдельных половин изделий, а также их размеры.

masterpomebeli.ru

Какой выдвижной механизм выбрать для ящика? Виды направляющих

Мебельная фурнитура сегодня представлена в большом ассортименте, что дает возможность выбора. Еще не столь давно фасад мебели был одинаков, а сама она имела вид распашного ящика. Сейчас же процесс выдвижения стал упрощенным с помощью направляющих.

Одним из элементов удобства в современной мебели является выдвижная фурнитура.

Роль выдвижных систем достаточно важна, поскольку они дают возможность максимального выдвижения ящика. Таким образом вытащить его содержимое не составляет труда.

Они используются в любом типе мебели, где присутствуют выдвижные конструкции и модули.

Основные виды направляющих для ящиков

Действие направляющих для ящиков обусловлено перемещением произведенных специальным образом направляющих из металла с помощью шариков или роликов.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В зависимости от типа передвижения их разделяют на два вида: роликовые направляющие и шариковые направляющие.

Роликовые направляющие.

Шариковые направляющие.

Шариковые направляющие

Шариковые системы позволяют полностью выдвигать ящик и могут выдержать большой вес. Некоторые конструкции выдерживают около 60 килограммов. Установить шариковые направляющие можно в любой плоскости.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

В сравнении с роликовыми, шариковые направляющие имеют свои преимущества:

Возможность регулирования системы в 2 направлениях;
Бесшумный ход ящика;
Длительность эксплуатации;
Осуществление работы с сильной нагрузкой;
Возможность полного выдвижения.

Сегодня мебель чаще комплектуется роликовыми и шариковыми направляющими.

Несмотря на все положительные стороны, подобные направляющие стоят дороже, чем роликовые. Но если возникает необходимость монтажа направляющих в конструкциях, где будут храниться тяжелые предметы, то стоит отдать предпочтение шариковым системам.

Шариковые направляющие имеют много различных модификаций, с различными конструкциями, размерами, способами креплениями, степенью выдвижения.

Роликовые направляющие

Выдвижение ящика в этом типе направляющих возможно только неполное, но и стоимость их в несколько раз ниже, чем шариковых. Роликовые направляющие создают шум при открытии ящика, для устранения подобного эффекта следует применять обрезиненные ролики.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг. Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм.

Роликовые направляющие – это направляющие частичного выдвижения.

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.

Основное преимущество – выдвижение ящиков происходит на 3/4.
Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.

При помощи верхних креплений гарантируется дополнительная надежность и устраняется любое раскачивание.
Тандембоксы изготавливаются на основе шариковых выдвижных систем, в их основе ДСП, а вот боковые части иногда производят из металла или стекла.

Тандембоксы могут выдержать нагрузку в несколько раз больше, чем метабоксы.

Высота тандембоксов позволяет использовать их в мебели, где необходимы высокие ящики. Цены на тандембоксы выше, но, учитывая качество, они того стоят.

Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие.

Выбор направляющих

Чтобы выбрать систему направляющих, которая будет служить долгое время, в первую очередь нужно обращать внимание на толщину металла. Особенно если это роликовые направляющие.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

От этого параметра зависит, сколько и как будет работать фурнитура. Идеальная толщина составляет 1-1,2 мм. Решив купить вариант поменьше, гарантии, что выдвижные ящики прослужат длительный период, нет.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Выбор фурнитуры заключается также в предварительном осмотре изделия: важно, чтобы направляющие были ровными, без дефектов.

Обязательно проверяйте ролики или шарики, они должны качественно функционировать.

Монтаж роликовых направляющих для ящиков

Установку стоит начинать с крепления двух направляющих к нижней части выдвижного ящика. Ролик в это время находится у задней стенки ящика, второй конец планки должен упираться в фасад.

Ящики, на которые будут устанавливаться направляющие.

Крепление направляющей к боковой поверхности ящика.
Планка ко дну ящика крепится саморезами, к боковинам ее крепить не стоит, ведь по боковой стороне продвигается второй ролик. Следует обратить внимание на шляпки саморезов. Они должны быть ниже поверхности планки, чтобы не мешать ходу ящика.

Ящик с установленными направляющими.

Разметка направляющих на стенках фасада.
Прикрепить вторую пару направляющих корпусу мебели необходимо, произведя предварительные отметки карандашом. Когда место для направляющей будет отмечено, ее прикладывают к отметке и крепят, используя саморезы.
Данную манипуляцию повторяем для всех трех пар направляющих.

Сборка короба с установленными направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.
ВИДЕО: Сборка ящика с выдвижным механизмом тандембокс.
Выдвижные ящики с различными механизмами — 50 фото-идей:

Крепления для полок в шкафу. Какие они бывают и зачем нужны?

Главная часть каждого шкафа — полки, благодаря им организовано компактное хранение различных предметов. Длительный и качественный срок эксплуатации напрямую зависит от надежности и правильности крепления…

Мебельный газовый лифт

Применение газлифта в мебели для кухни – один из самых современных способов благоустройства. Этот простой механизм можно устанавливать самому в любые шкафчики, чтобы фасады открывались хорошо, закрывались…

Построить стенку из гипсокартона своими руками — легко!

Однако приступая к самостоятельному возведению перегородки важно ничего не упустить из виду. Ведь только в таком случае можно добиться надлежащего качества и долговечности, избежать лишних волнений в процессе…

Как сделать мебель с секретами и тайниками

Каждое время диктует свои стили, в том числе и в мебельном дизайне. Однако, кроме красоты, многие предметы интерьера должны обладать еще и дополнительным функционалом: иметь ящики, ящички и полочки. А…

Экокожа для мебели. Что это такое?

Кожаная мебель в доме — это всегда красиво. Она подчеркивает статус владельца, выглядит очень респектабельно и делает комнату более уютной. Но мебель из натуральной кожи — дорогое удовольствие, которое…

Как выбрать матрас для двуспальной кровати?

Статистика показывает, что у 80% населения стран СНГ нарушена работа опорно-двигательной системы. Данные говорят, что нарушения встречаются у детей-школьников, поэтому считается, что основная причина –…

berkem.ru

Выдвижные ящики на роликовых направляющих делаем своими руками

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Отличие шариковых направляющих от роликовых

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей, касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Перед установкой устройства желательно произвести тщательный расчет – это однозначно убережет боковые стенки шкафа от лишних отверстий.

Ящики, на которые будут устанавливаться направляющие.

Крепление направляющей к боковой поверхности ящика.
Кроме указания всех необходимых размеров нужно учесть уровень будущей конструкции: импровизированная линия, которую образуют полозья, должна по максимуму совпадать с рабочей горизонталью. Причем направляющие могут быть чуть длиннее, чем требуется, и, если позволяет глубина мебели, немного выходить за заднюю стенку ящика.

Ящик с установленными направляющими.

Разметка направляющих на стенках фасада.
После того, как все размеры нанесены и неоднократно перепроверены, следует приступать к монтажу. Важно понимать, что боковые стенки ящика могут быть выполнены из самых различных материалов. Поэтому во избежание разрушения их поверхностей стоит просверлить отверстия дрелью.

Данную манипуляцию повторяем для всех трех пар направляющих.

Сборка короба с установленными направляющими.

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

Краска для детской мебели

Во многих торговых точках можно увидеть широкий ассортимент лакокрасочных покрытий для детской мебели. Задумывая ремонт в комнате ребенка, родители стремятся преобразить интерьер яркими цветами, от которых…

Как работают замки от детей на ящики и шкафы?

Еще недавно ваше маленькое чадо появилось на свет, а уже теперь активно изучает каждый уголок квартиры. Вот тут и становится необходимым подумать о безопасности маленького исследователя от нежелательных…

Как убрать мелкие и глубокие царапины на деревянной мебели?

Вытирая пыль с деревянной мебели, трудно не заметить трещинки, царапины, потертости. Все это неотъемлемые спутники времени, появляющиеся в процессе использования мебели. Даже небольшие погрешности на поверхности…

Краткий обзор наиболее популярных материалов, используемых для изготовления мебели

Уют, порядок плотно вошли в нашу жизнь. Мы привыкли спать на комфортных кроватях, обедать за столом, хранить одежду в вместительном шкафу. Для изготовления всех этих предметов используются специальные…

Как почистить диван в домашних условиях быстро и эффективно

Диван – самый значимый предмет интерьера в доме, самое любимое место, чтобы расслабиться, посмотреть телевизор, поваляться с книжкой, просто посидеть с чашкой чая. Для детей – предмет для развлечения….

Из чего делают мебель?

Материалы, из которых изготавливается мебель, довольно разнообразны. Долгое время изделия производились исключительно из натурального дерева. Чем древесина прочнее, тем сложнее ее обрабатывать, однако…

berkem.ru

Мебельные направляющие, как выбрать подходящий вариант, важные нюансы

Корпусная или модульная мебель часто оснащается выдвижными ящиками, которые предназначены для хранения разных мелких предметов. Они могут обладать разными размерами, но основной их особенностью выступает то, что они легко выдвигаются и задвигаются обратно при необходимости. Для этого используются мебельные направляющие, которые могут быть представлены в нескольких видах. Они отличаются способом установки и принципом действия. Основной их задачей является обеспечение плавности и бесшумности использования ящичков. При этом они должны быть надежными, чтобы гарантировать долгий срок службы и удобство использования мебели.

Виды

При выборе мебельных направляющих надо обращать внимание на разные факторы. Наиболее важным параметром является тип конструкции, по которой они могут быть роликовыми или шариковыми, а также оснащаться доводчиком и отличаться обратным действием. Каждый вариант имеет как преимущества, так и недостатки, поэтому чтобы сделать правильный выбор следует изучить характеристики каждого вида.

Роликовые

Выбор этих мебельных направляющих считается наиболее популярным. Они появились на рынке уже больше 15 лет назад, причем быстро стали востребованными среди мебельных производителей и обычных пользователей.

Роликовые направляющие для ящиков обладают многими преимуществами:

Не требуют использования смазочных паст и других составов;
Обеспечивают плавное движение ящиков;
Легко монтируются, так как не возникает необходимость просверливать под крепежи многочисленные отверстия.

Такие направляющие для мебели устанавливаются по обе стороны выемки, выделяемой для ящика. Допускаются небольшие отклонения в размерах мебели и ящика. Даже если изначально было допущены небольшие ошибки в установке, можно отрегулировать конструкцию. Длина роликовых направляющих может варьироваться от 200 мм до 600 мм.

Шариковые

Шариковые направляющие считаются достаточно популярными за счет плавности хода и возможности выдерживать значительную нагрузку. Кроме того, они находятся в доступной ценовой категории. Такие телескопические направляющие могут оснащаться доводчиками или выпускаться без них. Состоят из двух элементов, причем один прикрепляется к ящику, а другой крепится к боковой стенке мебели. Для их разъединения надо нажать на специальный фиксатор.

Существует много моделей шариковых мебельных направляющих отличающихся по высоте, которая может варьироваться от 17 до 45 мм. Дополнительно они разнятся по степени выдвижения. Наиболее востребованными считаются конструкции, высота которых достигает 45 мм. Они могут выдерживать нагрузку до 36 кг, поэтому хранить в ящиках можно даже крупные и тяжелые предметы.

С доводчиком

Интересными считаются направляющие для ящиков с доводчиком. Они по устройству схожи с предыдущим вариантом, единственным отличием выступает оснащение этих элементов доводчиком и демпферами. За счет первых гарантируется подхват ящика в определенном положении, после чего он плавно закрывается самостоятельно, без каких либо усилий со стороны человека.

Демпфер гарантирует, что закрываться ящик будет плавно и бесшумно. Дополнительно он выступает в виде амортизатора, поэтому даже если для закрытия ящика будет приложено значительное усилие, предотвращается сильный удар и шум.

Конструкции с доводчиком считаются надежными и комфортными в использовании. Они выдерживают значительные нагрузки, поэтому являются популярными среди изготовителей мебели.

Полного выдвижения

Направляющие полного выдвижения являются востребованными современными конструкциями. В основе их лежит специальный шариковый подшипник. За счет такой системы обеспечивается полное и плавное открывание любого ящичка. Для использования такой системы выдвижения придется прикладывать определенные усилия.

Направляющие, обеспечивающие полное выдвижение ящика, представлены на рынке в многочисленных моделях, выбор зависит от планируемой нагрузки. Установка такой фурнитуры должна осуществляться с особой осторожностью, так как неаккуратное обращение является причиной нарушения целостности разных деталей.

Скрытого монтажа

Монтаж направляющих такого вида считается наиболее сложным и длительным. Но эта фурнитура становится все более востребованной, так как удобна в использовании. Оснащается конструкция доводчиком и системой обратного действия.

Неоспоримым преимуществом данных мебельных элементов выступает то, что они устанавливаются под дном каждого ящика, поэтому возникает ощущение, будто предмет парит в воздухе. К другим плюсам относится хорошая надежность изделий, а также ход ящика отличается плавностью и отсутствием посторонних неприятных звуков. Закрывается ящик мягко и тихо.

Изначально подобная фурнитура устанавливалась только на изделия из массива дерева, но сегодня ими оснащаются конструкции из ДСП и МДФ. В зависимости от модели, такие направляющие могут выдерживать нагрузку до 50 кг.

Обратного действия

Такие направляющие схожи по принципу действия с фурнитурой, оснащенной доводчиками. Единственной разницей является то, что открывается ящик благодаря легкому нажатию рукой на его фасад.

Значимым преимуществом такой конструкции является то, что она не оснащается какими-либо ручками или выемками для управления. Отличается привлекательным видом, а также позволяет встроить ящик в любой участок конструкции. Часто используется в производстве мебели в современных стилях, где важно, чтобы глянцевая поверхность не нарушалась никакой фурнитурой.

Направляющие обратного действия лучше не использовать для детской мебели. Они обеспечивают резкое выдвижение ящика и могут травмировать ребенка. К тому же, чтобы задвинуть такой ящик потребуется существенное усилие.

Тандембоксы и метабоксы

Такая фурнитура появилась на рынке относительно недавно, но быстро стала востребованной. К особенностям конструкций относится:

Направляющая находится непосредственно внутри боковой стенки из металла;
Оснащается доводчиком;
Непременно применяются демпферы.

Важным плюсом такой фурнитуры является способность выдерживать действительно значительные нагрузки. Особенно это актуально по отношению к изделиям, в которых направляющие устанавливаются скрытым образом.

Другим плюсом таких элементов считается их интересный дизайн, они хорошо вписываются в мебель, выполненную в различных стилях и размерах. За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы. Чтобы монтаж был выполнен грамотно, надо применять специальные устройства для разметки. Они помогают точно определить расположение направляющих и избежать перекосов.

Отдельно хочется отметить направляющие Блум. В них сочетается множество преимуществ, присущих различным типам мебельной фурнитуры. За счет сложности конструкции и удобства эксплуатации, стоимость таких изделий считается достаточно высокой. Поэтому обычно тандембоксы применяются в элитных предметах интерьера, изготовленных из натуральной древесины или иных аналогичных дорогостоящих материалов.

Как выбрать?

При выборе мебельных направляющих надо обращать внимание на разные факторы. Именно за счет них обеспечивается возможность плавно и бесшумно открывать и закрывать разные ящики, которые могут устанавливаться в шкафах, комодах, трюмо, прихожих и других вариантах корпусной мебели.

При выборе изделий учитываются разные факторы и рекомендации:

Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик, а также самому этому элементу, иначе установка будет осложненной;
В магазине перед покупкой следует убедиться, что металл обладает оптимальной толщиной, а также исправно работают все ролики или шарики;
Внешне не должно быть каких-либо царапин, видимых дефектов или нарушений целостности конструкции;
Выбирается конкретный вид направляющих, так как некоторые пользователи предпочитают роликовые изделия, а другим больше нравятся шариковые модели;
Если выбираются направляющие взамен устаревших или сломанных элементов, то обычно приобретаются аналогичные модели;
Сразу после покупки надо убедиться, что в комплект входят все необходимые детали для установки;
Если выбираются современные тандембоксы, то следует убедиться, что вы сможете справиться с установкой самостоятельно. Такие изделия считаются достаточно специфическими, поэтому для монтажа нередко приходится прибегать к помощи специалистов;
Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции, где этот показатель не будет меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Таким образом, мебельные направляющие являются важными частями разных предметов интерьера. Это фурнитура, которая обеспечивает легкость использования выдвижных ящиков. Направляющие представлены в нескольких видах, каждый из которых работает по специфическому принципу. Во время выбора конкретной конструкции учитываются разные факторы, позволяющие приобрести действительно качественные элементы.

Видео

mblx.ru

Установка телескопических (шариковых) направляющих на выдвижной ящик

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

Сравнительно не дорогая цена
Плавный и тихий ход на протяжении всего срока службы
Способны выдержать определенные нагрузки
Износостойкость и прочность
Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей. Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

35 мм (потери) = 485 мм — 450 мм (длина направляющей)
485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики

mebsam.com

просто о простом – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики направляющих предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится регулировать и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Если вы читали предыдущие посты этого блога относительно разметки под эту фурнитуру, то, наверное, заметили, что размечаем мы ось на выдвижном ящике, относительно которой будем крепить часть направляющей – строго по центру ящика.

Так проще рассчитать разметку под крепление.

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Да, на той части направляющей, которая крепится к боку ящика, есть только два регулируемые отверстия (вверх-вниз, вперед-назад), которые находятся в передней его части.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте шариковые направляющие правильно, используя все возможности, для их регулировки.

До встречи.

www.sdmeb.ru

Какой выдвижной механизм выбрать для ящика? Основные виды направляющих систем

Сейчас мы уже не представляем себе, какой была мебель без современных удобных выдвижных механизмов. Благодаря им ящики в комодах, шкафах и кухонных модулях открываются легко и быстро. Да, мы уже забыли, что может быть иначе и хотим еще более

и функциональные в использовании выдвижные системы, которые бы открывались от одного прикосновения и плавно бесшумно закрывались! Поэтому производители мебельной фурнитуры не останавливаются и предлагают все более и более инновационные разработки, которые способны превратить вашу кухню или гардеробную в мир фантастичного

. Какие же виды направляющих систем существуют на сегодняшний день и в каких случаях стоит использовать тот или иной выдвижной механизм для ящика?

Наверное, вы еще помните мебель 70-х годов (трюмо, серванты, стенки), где выдвижные ящики двигались на деревянных полозьях. Поэтому размер ящика не мог быть слишком большим (иначе бы рейки ломались). Таким образом делалась мебель испокон веков, пока сообразительные мебельщики не придумали металлические направляющие, которые изменили дизайн современной мебели. Благодаря им на наших кухнях появились многочисленные выдвижные ящики разных размеров, и распашные дверцы отошли на второй план, а точнее на верхний ярус. Несомненно, хозяйкам стало намного удобнее пользоваться содержимым ящиков, чем в шкафах с дверцами, где трудно было увидеть и достать, то что стоит сзади.

Стремительное развитие мебельной фурнитуры происходило в конце двадцатого века, когда сначала появились роликовые направляющие для ящиков, а потом — шариковые (телескопические). Подробнее рассмотрим особенности этих систем выдвижения, выделив их достоинства и недостатки.
Роликовые направляющие — самые простые по своему устройству выдвижные направляющие и, следовательно, являются наиболее бюджетным вариантом, что можно отнести к единственному преимуществу относительно других выдвижных механизмов. Скольжение стальных полозьев в них происходит посредством роликов, которые могут быть пластиковыми или покрытые резиной для снижения шума при выдвижении. Роликовые направляющие, как правило, неполного выдвижения, хотя есть и более дорогие варианты полного выдвижения (стоимость их будет в 4-5 раз больше)

Роликовые направляющие для выдвижных ящиков

Схема установки роликовых направляющих на выдвижной ящик

Недостатков у роликовых направляющих намного больше. При выдвижении ящика стальные полозья катятся по ролику с характерным шумом, поэтому тихо открыть ящик не получится (и даже в спальне будет слышно, что кто-то хозяйничает на кухне). Максимальная нагрузка роликовых направляющих зависит от их длины (от 250 мм до 750 мм с шагом 50 мм) и не превышает 20 кг. Поэтому с учетом веса самого ящика нагружать тяжелыми предметами его не стоит. Иначе при неправильной эксплуатации стальные полозья легко деформируются и выдвижной механизм становится непригодными к использованию, и вам придется заменить его на новый. В этом случае уместна поговорка: «Скупой платит дважды!» Еще один недостаток роликовых направляющих — сложность регулировки фасада после установки, что требует от мебельщика точности разметки «до миллиметра». А так как клиенты становятся все требовательней к качеству, то лучше выбрать более надежную систему выдвижения, удобную в монтаже и надежную в эксплуатации.

Метабоксы (металобоксы) — это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях. Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой. Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения, длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (metabox Blum), они бывают белого или серого цвета. Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются. Поэтому на более дорогих кухнях эконом класса к ним рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), которые обеспечивают плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых напраляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить рабочую высоту метабокса используют ограничительные релинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения позволяют функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным релингом

Шариковые (телескопические) направляющие — являются выдвижным механизмом второго поколения, более совершенным по эксплуатационным характеристикам и оптимальным вариантом соотношения цены и качества. Благодаря своим техническим показателям они пользуются наибольшей популярностью у профессиональных мебельщиков, которые стремятся к повышению качества своих изделий. Так как значительная разница в стоимости относительно дешевых роликовых направляющих, дает огромные преимущества в эксплуатации.
Во-первых, телескопическая система полного выдвижения позволяет полностью открыть ящик, а следовательно добиться большей вместительности и максимального комфорта, когда вы можете легко достать или положить необходимые вещи, не рыская на ощупь.
Во-вторых, надежный механизм шариков подшипников обеспечивает износостойкость и плавность хода, не производит излишнего шума при движении, поэтому считается бесшумным.
В-третьих, максимальная нагрузка ящиков с шариковыми направляющими достигает 60 кг при сечении 17-25 мм, и до 200 кг при сечении 27-71 мм, что обеспечивая продолжительный срок службы мебели даже при повышенных нагрузках.
В-четвертых, установка шариковых (телескопических) направляющих достаточно проста даже для начинающих мебельщиков. кроме того небольшие погрешности разметки и установки можно легко исправить с помощью регулировочного винта.
В-пятых, существуют разные виды телескопических выдвижных систем, которые крепятся на боковинах ящика или скрыты под его днищем. Например, скрытые направляющие для деревянных ящиков TANDEM фирмы Blum или направляющие Quadro (Hettich), которые значительно улучшают эстетический вид мебели даже внутри, особенно идеальны для традиционной мебели из дерева.

И самый продвинутый механизм, разработанный на основе шариковых направляющих — тандембокс (tandembox), предназначен в основном для выдвижных ящиков в кухнях премиум класса. На российском рынке представлены такие известные европейские производители фурнитуры как Blum (Австрия) и Hettich (Германия). Они гарантируют высокое качество и долгий срок службы подобных систем, наименование и дизайн которых у каждого бренда свой. Hettich предлагает выдвижные системы ArciTech и InnoTech, австрийская фирма Blum — систему Tandembox и Tandembox Intivo, которые стали наиболее популярны среди мебельщиков благодаря оптимальному соотношению цены и качества.

Комплектация ящиков Тандембокс (Tandembox Blum)

Базовый Тандембокс (Tandembox Blum)

Внутренний тандембокс с одинарным релингом (Tandembox Blum)

Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие. Задняя стенка ящика может быть деревянной или стальной, предусмотрена также передняя металлическая царга, вместо фасада (внутренний тандембокс). Таким образом вы получаете совершенный дизайн кухонных ящиков, который подходит как для современных кухонь, так и для классической кухни из дерева. Технология TANDEM (или InnoTech) обеспечивает плавное скольжение направляющих, высокую боковую стабильность даже при максимальных нагрузках до 65кг (до 80 кг в системах полного выдвижения ArciTech). Простой монтаж и регулировка не требуют специального инструмента или навыков. Система полного открывания дает полный обзор содержимого ящика, кроме того предусмотрены различные дополнительные элементы организации внутреннего рабочего пространства Orga-line (Blum) или InnoTech (Hettich).

Встроенная система автоматической доводки BLUMOTION (Blum) делает закрывание мягким и бесшумным, так же как и в системах ArciTech и InnoTech (Hettich). Система Tip-on (Blum) и Push to open (Hettich) предназначена для открывания ящика при нажатии на фасад, что позволяет делать современные минималистичные кухни без ручек. Для любителей современных инновационных технологий фирма Blum предлагает уникальную систему автоматического открывания с электрическим приводом SERVO-DRIVE. Или же, если вы предпочитаете фурнитуру Hettich, то можете установить электрическую систему Easys на ArciTech. Благодаря им достаточно слегка нажать на фасад или потянуть за ручку, и ящик автоматически полностью откроется предоставляя фантастичный комфорт и свободу движения на современной кухне.

Ознакомившись со всеми имеющимися на сегодняшний день видами направляющих систем, вы можете подобрать наиболее подходящий по своим характеристикам выдвижной механизм для ящика, не переплачивая за лишние опции. Или же, наоборот, вы хотите создать совершенно эволюционную кухню, тогда вам необходимо быть в курсе самых последних новинок лучших производителей мебельной фурнитуры. Конечно же, комплектация и наполнение кухни будет зависеть в первую очередь от того, в какой ценовой категории вы собираетесь изготавливать мебель. Для эконом класса чаще устанавливаются метабоксы и недорогие шариковые направляющие, а в корпусной мебели премиум класса используются только качественные европейские направляющие и тандембоксы для кухонных модулей.

И мой вам совет, не стоит экономить на фурнитуре, ведь именно от качества выдвижной системы зависит, как долго кухня или другая корпусная мебель будет радовать ваших клиентов, то есть будут ли они вспоминать вас с благодарностью и рекомендовать своим знакомым.

Удачного выбора!

ПОНРАВИЛАСЬ ПУБЛИКАЦИЯ?
