Дверные двусторонние петли: особенности установки

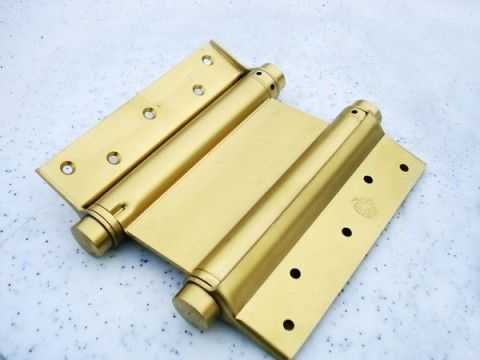

Двухсторонняя петля

В быту часто встречаются ситуации, когда самой удобной была бы дверь, распахивающаяся в любую сторону. Но обычные навесы не позволяют это делать. Зато существуют специальные дверные двусторонние петли, предназначенные как раз для таких конструкций. Их часто называют маятниковыми или барными.

Об особенностях таких петель, сфере их применения, устройстве и монтаже и пойдет речь в этой статье.

Сфера применения

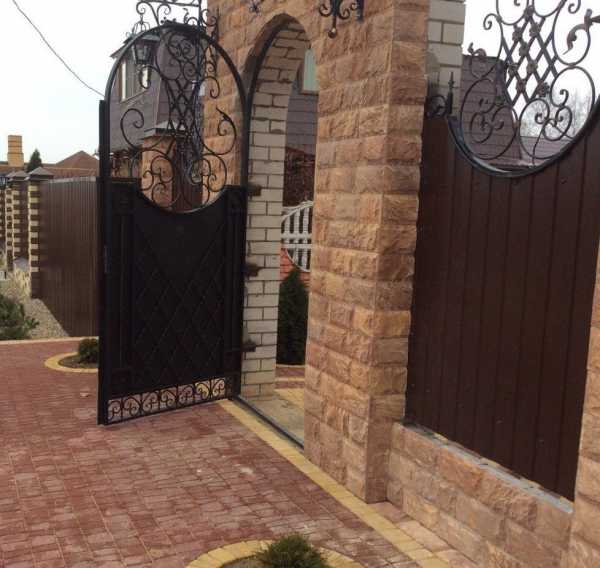

Проще всего проиллюстрировать работу маятниковых дверей на примере ковбойских салонов. Говорят, ковбои раньше заезжали в бар прямо на лошади, а она, как вы понимаете, открыть дверь на себя не может. Поэтому и придумали конструкции, свободно двигающиеся вокруг оси в любую сторону.

Сейчас сферой применения маятниковых петель стали в основном места с высокой проходимостью народа – торговые помещения, вокзалы, метро. Удобны они и в тех случаях, когда человеку трудно открывать дверь на себя. Например, если у него заняты руки, или это инвалид-колясочник.

Поэтому дверные петли двухстороннего открывания часто используются и в медицинских учреждениях, и на предприятиях общественного питания, и складах, а также в квартирах, в которых живут люди пожилые или с ограниченными возможностями.

Но не всегда подобные конструкции выполняют лишь утилитарную функцию. Они очень органично вписываются и в некоторые интерьерные стили. Например, на последней картинке представлены декоративные деревянные ворота, стилизованные под вход в ковбойский салон.

Особенности и виды двухсторонних петель

Внешне двусторонние дверные петли похожи на всем знакомые карточные.

Особенности конструкции

В отличие от обычных карточных петель, у них не две пластины на одной оси вращения, а три на двух. Причем, средняя находится между осями, и не имеет монтажных отверстий.

Дверные петли двухстороннего открывания имеют два штифта и промежуточную карту. Они используются при монтаже межкомнатных дверей

Наиболее распространены навесы, у которых внутри штифтов установлены пружины. Они возвращают створки в закрытое положение независимо от того, в какую сторону они были открыты.

Виды

Различают такие навесы по нескольким параметрам:

• По направлению открывания створки, они могут быть правыми, левыми или универсальными;

Совет. Чтобы понять, какие петли вам нужны, встаньте лицом к двери и представьте, что открываете её на себя. Если вы делаете это правой рукой, навесы должны быть соответствующими. То есть — правосторонними и наоборот.

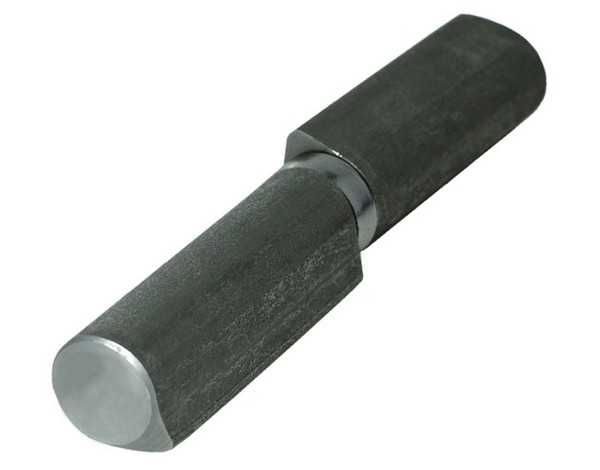

• По способу монтажа – прикручивающиеся и приварные. Последние не имеют монтажных отверстий на картах, так как привариваются к металлической коробке и каркасу двери. Используются преимущественно для уличных и гаражных ворот и калиток. В продаже они почти не встречаются, но умельцы делают их из двух обычных навесов, приваривая к ним металлические пластинки.

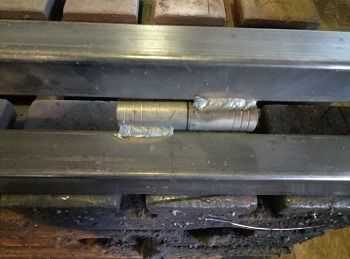

Фото самодельной двусторонней петли

• По конструкции. Здесь мы рассматриваем только  накладные петли для обычных деревянных дверей, которые крепятся к торцу полотна и коробке. Но если дверь изготовлена из стекла или металла, крепеж для её двухстороннего открывания имеет совершенно иную конструкцию. Как правило, он устанавливается в верхнем и нижнем торце полотна и идет в комплекте с ним.

Маятниковая петля для стеклянной двери одноторонняя, фото

Для справки. Подобные петли выпускают и для деревянных дверей. Их называют итальянскими. Но спросом они почти не пользуются – смущает довольно высокая цена.

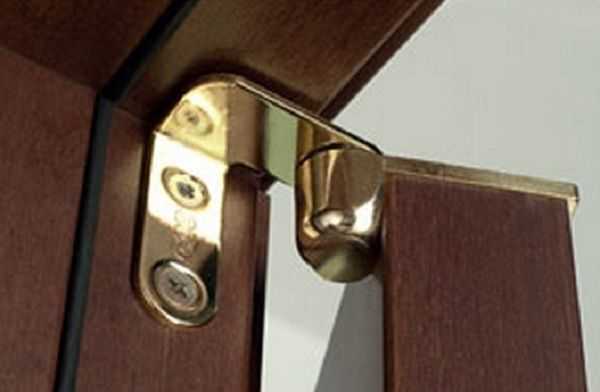

Итальянские маятниковые петли крепятся к верхней части коробки межкомнатных дверей

Параметры выбора

Чтобы выбрать надежные и подходящие вам двухсторонние дверные петли, нужно обращать внимание не только на их внешний вид и цвет. Это, конечно, тоже важно для эстетического восприятия. Но ещё важнее, чтобы дверь нормально работала и служила долго.

Поэтому последовательно оцениваем следующие параметры:

• Направление открывания. Об этом уже было сказано выше.
• Размеры. В первую очередь ширину карт, которая должна быть не больше толщины дверного полотна.

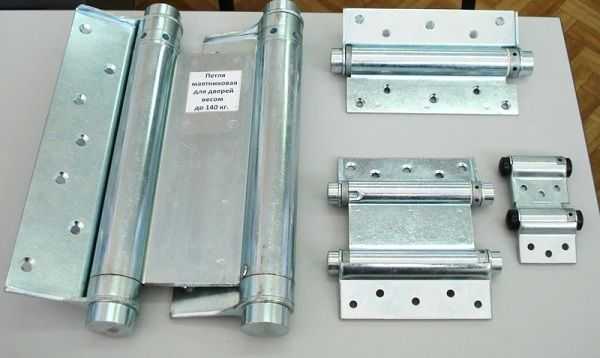

Отличаются петли и по длине.

• Допустимая нагрузка. Вряд ли к каждому навесу прилагается инструкция по эксплуатации, но информация о максимальной нагрузке на неё должна быть у продавца.

Совет. Имейте в виду, что нагрузка указывается на одну петлю. Зная массу дверного полотна, можно рассчитать необходимое количество навесов.

• Внешний вид. Это и форма, которая может отличаться от стандартной прямоугольной. И цвет, который подбирается к двери или другим деталям интерьера. Выбор довольно большой: золото, хром, латунь, бронза в матовом и полированном исполнении. Есть и навесы, покрытые порошковой краской разного цвета.

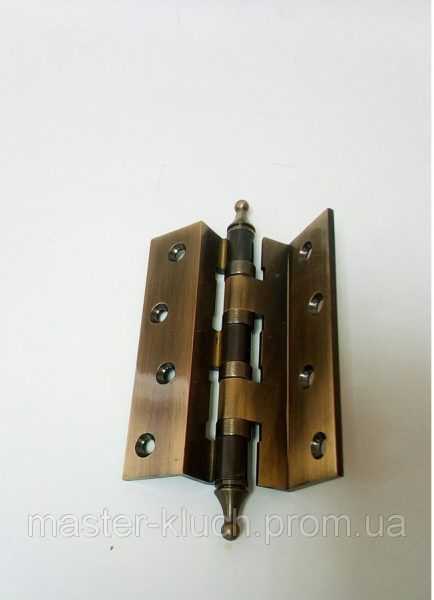

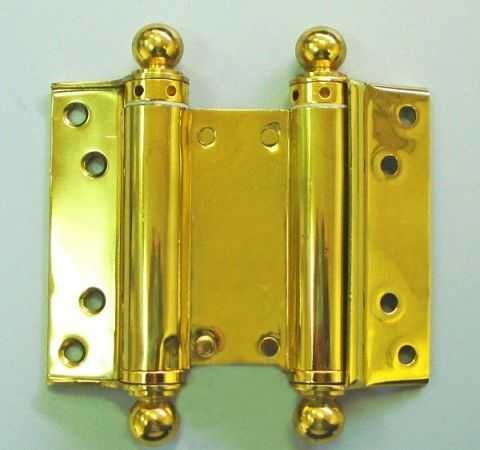

Петля под золото с декоративными наконечниками

Некоторые изделия снабжаются дополнительными функциями. Например, подшипниками для плавного и бесшумного движения и элементами регулирования скорости самопроизвольного закрывания двери.

Монтаж

Монтаж таких петель немного отличается от установки обычных карточных. Чтобы лучше понять изложенное ниже описание, посмотрите сначала на комплектность изделий и их схему.

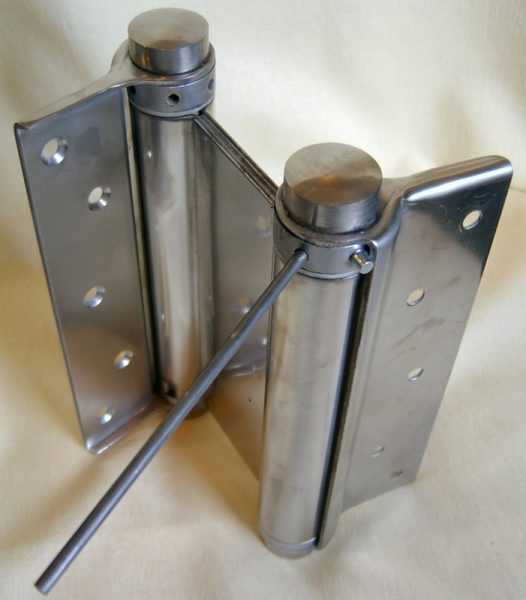

В комплект помимо саморезов входят стопор и оправка

Итак, петли дверные двусторонние пружинные можно регулировать, изменяя силу сжатия. Перед монтажом их необходимо ослабить, а после него – поджать для обеспечения самостоятельного возвращения основы в исходное положение.

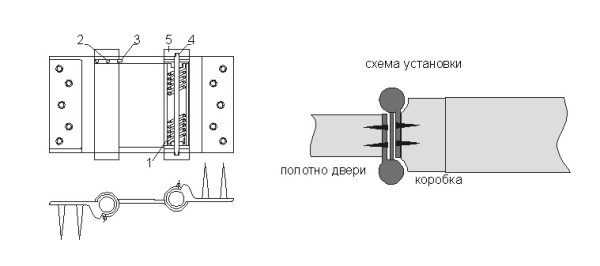

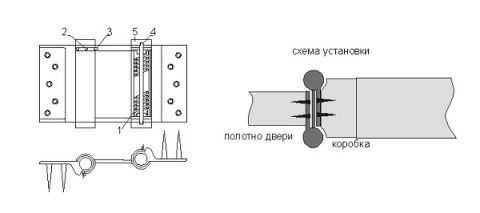

Схема устройства навеса

• 1 – пружина;
• 2 – втулка с отверстиями для стопора;
• 3 – стопор;
• 4 – стопорный винт;
• 5 – торцевая гайка.

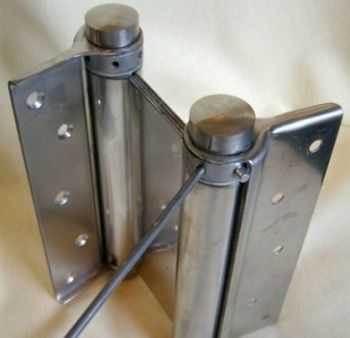

А оправка – это металлический штырь, с помощью которого производят регулировку.

Теперь можно посмотреть, как своими руками установить дверь на двухсторонние пружинные петли:

Изображение	Описание
Ослабление пружины	Чтобы освободить пружины, нужно извлечь стопор из отверстия на втулке. Для этого вставляем оправку в ближайшее свободное отверстие и поворачиваем втулку по часовой стрелке. Стопор освобождается и его легко можно вынуть.

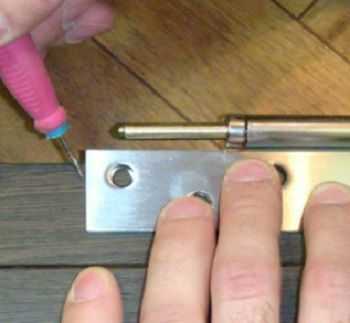

Разметка	Дальше все как обычно: размечаем положение петель на торце основы и дверной коробки.
Устройство врезных пазов	По разметке вырезаем пазы в теле коробки и дверного полотна.
Крепление к коробке	Вкладываем карту петли в паз коробки и прикручиваем саморезами.
Крепление к полотну	То же повторяем со второй картой, прикручивая её к двери.
Регулировка пружин	После установки взводим пружины в обоих штифтах. Снова с помощью оправки поворачиваем втулку по часовой стрелке, вставляя её в отверстие, расположенное ближе к карте. А в освободившееся отверстие вставляем стопор. Затем выходим, закрываем дверь и повторяем процедуру на втором штифте. Проверяем плавность хода и при необходимости подтягиваем или ослабляем пружину.

Совет. Регулировку нужно проводить аккуратно, не прикладывая больших усилий. Иначе можно сорвать пружину.

Нередко в течение долгой эксплуатации пружины сами ослабляются. В таких случаях их снова подтягивают. Главное – не потерять оправку.

Заключение

Двухсторонние дверные петли незаменимы, если нужно обеспечить беспрепятственный проход большого количества народа или свободное передвижение людей с занятыми руками. Они же очень удобны для навешивания ворот и калиток в частных домах.

Если вас заинтересовали возможности, которые дает их использование, рекомендуем посмотреть видео в этой статье. Оно поможет досконально разобраться в технологии монтажа.

sdelaidver.com

Мебельные петли — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 25 апреля 2017; проверки требуют 7 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 25 апреля 2017; проверки требуют 7 правок. Установленная накладная четырёхшарнирная петля системы «Замочная скважина» на крестообразной монтажной планке.
В планке имеются две пары крепёжных отверстий (обозначены А и В) для возможности симметричного монтажа планок по разные стороны одной стенки (друг против друга). В этом случае, для крепления каждой из двух планок используются диагонально расположенные отверстия, в комбинации АВ и ВА

Мебельные петли — петли, дающие возможность открывания стенки корпуса мебели на определённый угол. Наиболее распространённым видом мебельных петель являются

четырёхшарнирные петли.

Накладная четырёхшарнирная петля системы «Замочная скважина» с крестообразной монтажной планкой. Для монтажной планки используются предустановленные специальные шурупы — евровинты Полунакладная четырёхшарнирная петля надвижного монтажа с монтажной планкой

ru.wikipedia.org

виды и характеристика, плюсы и минусы, а также как правильно установить

Одним из важных функциональных элементов двери являются петли. Они необходимы для соединения дверного полотна с коробом и обеспечивают открывание/закрывание двери. Без качественных и надёжных петель ни одна дверь не сможет нормально функционировать. Кроме этого, надо ещё и правильно установить дверные петли, иначе даже самые дорогие модели не смогут полноценно выполнять свои функциональные возможности. Обычно дверные петли идут в комплекте с рамой и полотном, но часто возникают ситуации, когда их надо заменить. Это может быть связано как с поломкой петель, так и с их несоответствием новому дизайну помещения.

Назначение дверных петель

Чтобы входная или межкомнатная дверь работала надёжно и на протяжении многих лет, у неё должно быть качественным не только полотно и короб, но и все остальные элементы, в том числе петли. Основное назначение указанных элементов — обеспечение плавного и лёгкого закрывания или открывания дверного полотна. Дверные петли соединяют полотно и короб, а также обеспечивают плавное открывание двери

Кроме этого, дверные петли обеспечивают фиксацию полотна в коробе, поэтому к их прочности и надёжности также предъявляются высокие требования. Если на тяжёлую дверь установить слабые петли, то уже в скором времени они провиснут и не смогут выполнять свои функции. Как входные, так и межкомнатные двери постоянно находятся на виду, поэтому их полотно и остальные элементы, в том числе и петли, должны гармонично вписываться в оформление помещения.

Виды дверных петель: описание устройства, плюсы и минусы

При покупке двери надо обращать внимание на качество изготовления рамы, полотна, дверных петель. Существует несколько типов навесов, их основные квалификационные признаки будут такими:

• место монтажа;
• способ крепления;
• материал изготовления;
• тип конструкции.

Сейчас можно приобрести разные виды дверей. Для пластиковых и металлических конструкций петли и другая фурнитура уже есть в комплекте, поэтому надо сразу обращать внимание на их качество. Межкомнатные из дерева или МДФ могут комплектоваться петлями или их придётся покупать отдельно.

Классификация по месту установки

По месту установки навесы могут быть:

1. Для входных дверей. Они имеют высокую прочность, чтобы выдерживать вес полотна и большое количество циклов открывания и закрывания. Кроме этого, такие петли должны обеспечивать безопасность, то есть защищать створки от возможности снятия и быть преградой для несанкционированного проникновения в дом.Для входных дверей обычно используются скрытые петли
2. Для межкомнатных дверей. Они отличаются меньшей прочностью, но более изящным внешним видом.Петли для межкомнатных дверей имеют меньшую прочность, чем навесы, используемые для входных дверей

Левые и правые дверные петли

Если вы решили прибрести дверные петли, сначала надо определиться с тем, нужны вам правые или левые конструкции. Это будет зависеть от того, в какую сторону открывается дверное полотно.

Если ручка находится на полотне справа и дверь открывается левой рукой на себя, то это будет левая конструкция, и наоборот.

В большинстве европейских стран принята другая классификация. Здесь ориентируются не на ту руку, которой открывается дверь, а на направление её движения. Кроме этого, они открываются от себя. Если вы толкаете двери правой рукой и полотно остаётся с аналогичной стороны, то такие конструкции считаются правыми, и наоборот. Существуют левые, правые и универсальные петли

Это обязательно надо учитывать, поэтому при покупке петель обращайте внимание на производителя. Если вы не уверены в собственных знаниях, лучше дополнительно проконсультируйтесь у продавца.

Профессионалы используют такие термины для петель, как «мама» и «папа». Та часть, которая со штырьком называется «папа». Такая терминология используется и понятна во всех странах.

При выборе новой двери надо учитывать, чтобы её способ открывания соответствовал правилам пожаробезопасности. В критических ситуация человек обычно толкает полотно, а не тянет его на себя. Двери, открывающиеся в подъезд, не должны блокировать выход соседям. Межкомнатные двери также не должны загораживать выходы из других комнат. Кроме этого, надо учитывать, чтобы они не мешали вам перемещать крупногабаритные предметы.

Разъёмные и универсальные петли

Сейчас в магазинах можно приобрести универсальные петли, но они неразборные. Часто возникают ситуации, когда двери надо снять. При наличии левых или правых петель достаточно открыть полотно и приподнять его, а если установлены универсальные модели, то придётся откручивать крепящие их саморезы. Разъёмные петли позволяют быстро снять дверное полотно

По типу конструкции

Есть много разных конструкций дверных петель, их выбор зависит от типа двери, на которую они будут устанавливаться. Есть модели, которые подходят только для деревянных изделий, другие используются для пластиковых, металлических, алюминиевых, стеклянных. При выборе петель надо учитывать их количество и размещение, материал, из которого они изготовлены, размеры и вес дверного полотна.

Накладные дверные петли

Наиболее привычными являются накладные петли. Они представляют собой стержень и шарнир, к нему прикреплены пластины, при помощи которых выполняется монтаж. Классическим считается вариант, когда обе части такой петли имеют одинаковые пластины. Сейчас такие модели усовершенствованы. Они имеют одну более длинную сторону, это значительно облегчает монтаж.

Современные накладные петли «бабочка» сделаны таким образом, что одна часть получается врезанной в другую, поэтому при закрывании полотна они не мешают друг другу. В таких моделях, когда они находятся в закрытом положении, образуется ровная прямая поверхность, толщина которой соответствует толщине одной пластины. Для монтажа подобных петель не надо иметь специальных навыков и инструментов, поэтому с их установкой справится даже новичок. Толщина петли «бабочка» в сложенном состоянии соответствует толщине одной пластины

Преимущества накладных петель:

• простота монтажа;
• невысокая стоимость;
• длительный срок службы;
• универсальность, они не делятся на правые и левые.

Среди недостатков такой конструкции стоит отметить:

• необходимость откручивания петель при снятии полотна;
• повышенный риск перекоса двери;
• возможность использования только для полотен небольшого веса;
• необходимость идеально ровной поверхности полотна и короба для монтажа.

Врезные дверные петли

Такая конструкция по своему внешнему виду напоминает накладные петли, она также имеет карточный принцип строения. Между собой эти два типа отличаются способом монтажа. Такие модели врезают в торец дверного полотна. Они обеспечивают его плавное открывание и закрывание и не портят внешний вид. Врезные петли имеют карточный принцип строения

Основные преимущества врезных петель в их универсальности, небольшой стоимости и сравнительно простом монтаже. Если говорить о недостатках, то они будут такими же, как и у накладных конструкций.

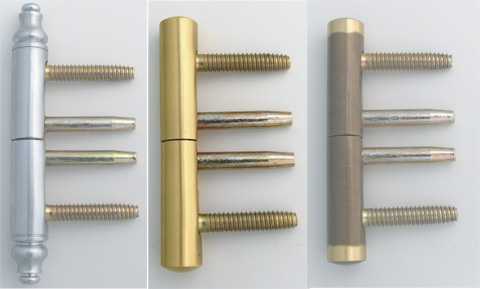

Ввёртные дверные петли

Ввёртные или вворачиваемые петли имеют отличия в своей конструкции по сравнению с предыдущими вариантами. К оси петли, которая имеет вид цилиндра или бочонка, прикреплены несколько штифтов, с их помощью элементы крепятся к полотну и коробу. После их установки видимым остаётся только шарнир.

Чтобы скрыть такие петли, существуют специальные декоративные колпачки. Они выбираются в тон дверного полотна, из-за чего после установки сливаются с поверхностью двери. Ввёртные петли фиксируются при помощи штифтов

Ввёртные петли можно устанавливать только на прочные полотна, иначе они могут разрушить структуру двери и привести к образованию трещин и сколов.

Преимущества:

• простота монтажа;
• возможность регулировки по высоте, такая характеристика есть не у всех моделей;
• универсальность;
• возможность изменять положение двери в двух плоскостях.

Недостатки:

• возможность использования только на дверях с четвертью;
• необходимость демонтажа для снятия двери;
• невозможность установки на хрупкие полотна.

Угловые дверные петли

Если посмотреть на конструкцию угловых навесов, то становится понятно, что это разновидность прямых карточных моделей. Они отличаются не своей функциональностью, а внешним видом. Вместо ровных пластин к осевому стрежню крепятся уголки.

Монтаж угловых петель выполняется на торце двери таким же способом, что и врезных элементов.

Особенностью угловых петель являются пластины в виде уголков

Если говорить о преимуществах угловых навесов, то они будут такими же, как и у других карточных петель, но кроме этого, есть возможность монтажа на полотне с притвором. Основным недостатком является то, что их нельзя скрыть, поэтому могут портить внешний вид двери.

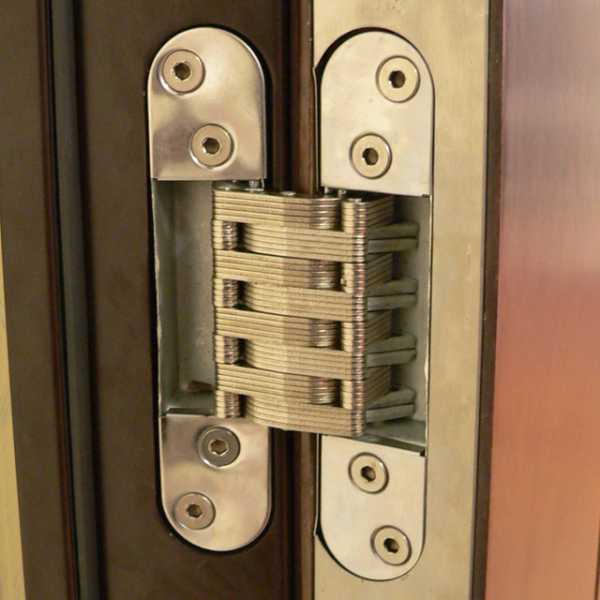

Скрытые дверные петли

Скрытые или потайные петли пользуются популярностью благодаря тому, что при закрытом полотне их не видно. Они обычно устанавливаются на входных, элитных и дорогих межкомнатных дверях. В отличие от карточных вариантов, такие модели монтируют внутрь полотна и короба.

В конструкции навесов этого типа есть минимум три поворотные оси. Для проведения их монтажа надо иметь специальные навыки и инструменты. Если вы никогда этого не делали, то лучше пригласить специалиста. При закрытых дверях скрытых петель не видно

Преимущества:

• высокая безопасность, в закрытом состоянии дверей их срезать невозможно;
• большой срок службы;
• внешняя привлекательность, при закрытых дверях их не видно;
• повышенная прочность, они могут выдерживать тяжёлое полотно.

Недостатки:

• ограниченный угол распахивания, что усложняет перемещение крупногабаритных предметов;
• сложность установки, демонтажа и ремонта;
• восприимчивость к ударам, в результате этого может произойти перекос полотна и его заклинивание;
• высокая стоимость.

Двухсторонние дверные петли

Двухсторонние петли большое распространение нашли в общественных зданиях, хотя могут использоваться и в доме или квартире. Они имеют особенную конструкцию, благодаря чему позволяют открывать двери как на себя, так и от себя.

Если говорить о внешнем виде, то они похожи на карточные модели, но имеют три пластины. По бокам дополнительной третьей пластины есть две оси вращения, которые и обеспечивают открывание полотна в обе стороны. Двухсторонние петли позволяют открывать двери в обе стороны

Главное преимущество двухсторонних дверных петель в возможности открывания полотна в обе стороны, но в домах или квартирах это требуется очень редко. Если говорить об их недостатках, то надо отметить высокую стоимость и восприимчивость к ударным нагрузкам.

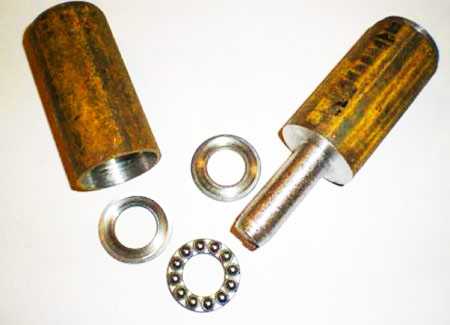

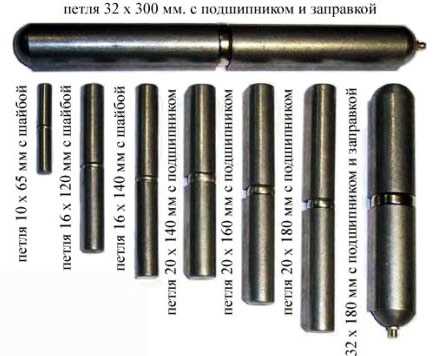

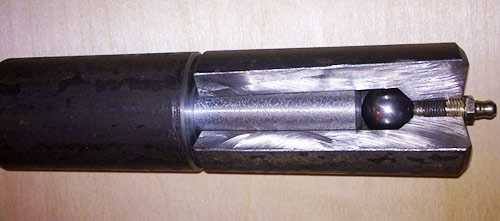

Подшипниковые дверные петли

Такое решение позволяет равномерно распределять вес полотна. Могут использоваться подшипники качения или скольжения, но в любом случае они обеспечивают плавное движение двери. Для полотна небольшого веса можно использовать петли с подшипниками качения. Вариант скольжения обеспечивает низкое трение, но не подходит для монтажа лёгких полотен. Подшипниковые петли позволяют равномерно распределять вес полотна

Преимущества:

• лёгкий ход полотна;
• простота ремонта и замены;
• равномерное распределение нагрузки.

Недостатки такой конструкции заключаются в непривлекательном внешнем виде, поэтому они обычно используются для монтажа дверей в подсобных помещениях. При низком качестве подшипников они могут быстро выходить из строя.

По материалу и типу покрытия

Если говорить о материалах, используемых для создания дверных петель, то их выбор будет сравнительно небольшим:

1. Латунь. Такие петли являются наиболее популярными, так как обладают высокой прочностью, пластичностью и могут выдерживать большой вес двери. Латунные петли изготавливают методом литья.
2. Сталь. Петли из этого материала имеют самую высокую прочность, надёжность и долговечность. Навесы из нержавейки наиболее дорогие. Такое решение способно выдерживать большой вес двери, поэтому обычно используется для входных конструкций. В советское время стальные петли изготавливались без декоративного и антикоррозионного покрытия, поэтому выглядели не очень привлекательно. Сейчас они снова становятся популярными.
3. Алюминиевые, стальные, цинковые сплавы. Отличаются небольшой стоимостью и быстро изнашиваются.

Для придания дверным петлям красивого вида и защиты их от коррозии используются специальные составы или эмали.

Сейчас появилось много контрафактной продукции. Недобросовестные производители имитируют популярные бренды, но качество таких дверных петель очень низкое, поэтому они могут разрушиться в любой момент.

Видео: виды дверных петель

Особенности установки петель на двери из разных материалов

Перед тем как приступить к установке дверных навесов, надо подготовить все необходимые инструменты:

• карандаш или маркер;
• рулетку;
• штангенциркуль с глубиномером;
• стамеску;
• строительный уровень;
• столярный угольник;
• молоток и киянку;
• набор отвёрток или шуруповёрт;
• сварочный аппарат;
• деревянные клинья.

Для установки дверных петель понадобятся как ручные, так и электрические инструменты

Установка петель для ПВХ дверей

ПВХ двери в комплекте уже имеют петли, но со временем полотно может начать плохо закрываться. Это связано с нарушением работы дверных навесов, и если их регулировка не принесла желаемого результата, то потребуется замена.

Обычно пластиковые двери имеют накладные регулируемые петли. Последовательность их замены следующая:

1. Снятие декоративной накладки. Сделать это нужно обязательно.
   С петель необходимо снять декоративную накладку
2. Снятие двери. Её приоткрывают. При помощи пробойника и молотка утапливают выступающую часть цилиндра на верхней петле, после чего пассатижами вынимают цилиндр. Полотно немного наклоняют на себя, после чего приподнимают вверх. Осталось отнести полотно в сторону.Чтобы снять пластиковую дверь, надо с верхней петли вытянуть штифт
3. Снятие петель. При помощи шестигранного ключа или отвёртки их откручивают.
4. Монтаж петель. На место сломанной петли устанавливают новую. Рекомендуется подбирать детали того же производителя, чтобы у них совпадали крепёжные отверстия.К дверной коробке и полотну петля фиксируется крепёжными элементами
5. Установка полотна. Осталось установить дверь на своё место, при этом все работы проводятся в обратной последовательности.

Установка петель для металлических дверей

Монтаж петель на металлические двери может быть осуществлён при помощи сварки или резьбовых соединений.

Монтаж подшипниковых петель выполняется в такой последовательности:

1. Размещение короба и дверного полотна. Раму двери надо положить на горизонтальную поверхность, после чего в неё вставить дверное полотно. Надо следить, чтобы зазоры между коробом и полотном со всех сторон были одинаковыми.
2. Заполнение петли смазкой. Чтобы во время выполнения сварочных работ две половинки детали не соединились между собой, надо внутрь набить смазку.Чтобы во время приваривания петель они не соединились, внутрь набивают смазку

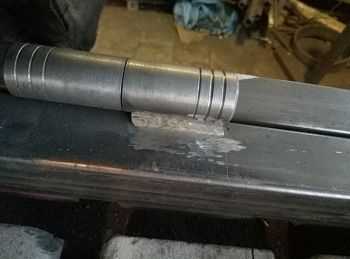

3. Монтаж петель. После установки в нужное место их приваривают к полотну и раме.К полотну и коробу петли надёжно приваривают

Если проводится монтаж скрытых петель, то:

1. В полотне и коробе надо предварительно сделать специальные отверстия для их установки.
2. После этого в них при помощи сварки зафиксировать монтажные коробочки, в которые потом закрепить скрытые петли.

Для монтажа скрытых петель в коробе и раме делают отверстия для их установки

Видео: монтаж петель на металлические двери

Установка петель для деревянных дверей

Для деревянных дверей чаще всего производится монтаж врезных конструкций. Сделать это можно в следующей последовательности:

1. Разметка посадочных мест. Петли должны быть расположены на расстоянии 20–25 см от верха и низа дверного полотна. В этом месте не должно быть сучков и сколов. Если они есть, то петлю надо немного сместить. Деталь прикладывается в выбранное место и обводится карандашом.Разметка выполняется при помощи рулетки и карандаша
2. Подготовка посадочного места. При помощи молотка и стамески по готовой разметке вырезают выемку для монтажа петли. Глубина должна соответствовать толщине пластины устанавливаемой детали.При помощи стамески и молотка готовят посадочное место
3. Фиксация петли. При помощи саморезов деталь крепится к дверному полотну.Петля фиксируется саморезами
4. Разметка дверной коробки. Дверь устанавливают в короб, выставляют её в вертикальном и горизонтальном направлении, после чего фиксируют при помощи клиньев. Если есть замок, то его надо закрыть. Отмечают на коробе верх и низ петли, после чего снимают полотно и обрисовывают контур петли на коробе.
5. Подготовка посадочного места на раме. Здесь также делают посадочное место для петли, как до этого вырезали на полотне.На раме посадочное место готовится так же, как и на полотне
6. Установка полотна и фиксация петель. Снова ставят дверное полотно, оно должно быть в приоткрытом состоянии, а для фиксации в нужном положении используют клинья. Осталось закрепить петли в коробе.

Чтобы во время фиксации в деревянном коробе и полотне петли не треснули, надо предварительно электродрелью сделать отверстия для шурупов.

Видео: монтаж накладных петель

Установка петель для маятниковых дверей

В случае с маятниковыми или пружинными петлями процесс монтажа не очень отличается от установки обычных накладных петель:

1. Разметка. На дверном полотне и на коробе отмечаются места для каждой половинки петли.
2. Подготовка петель. Чтобы разжать имеющуюся в маятниковой петле пружину, надо с обеих карт извлечь стопор.Схема установки пружинных петель: 1 — пружина, 2 — отверстие во втулке, 3 — стопор, 4 — винт, 5 — верхняя гайка
3. Монтаж пластин. Их фиксируют при помощи саморезов.К дверному полотну и коробу пластины фиксируют саморезами
4. Сжатие пружин. Двери закрывают и при помощи воротка натягивают пружину, после чего фиксируют её при помощи стопора.
5. Проверка работоспособности. Осталось проверить работоспособность двери, а при необходимости отрегулировать пружины петель.

В процесс эксплуатации двери пружины будут ослабляться, поэтому надо периодически проводить регулировку петель. Есть такие детали установлены правильно, то двери должны свободно открываться и самостоятельно возвращаться в исходное положение.

Монтаж потайных петель

Сначала надо определиться, сколько петель вы будете устанавливать. Это зависит от веса полотна. Для деревянной двери достаточно две скрытые петли, а для металлической конструкции их должно быть минимум три.

Процесс установки:

1. Разметка створки. Для этого прикладывают петлю в то место, где она будет установлена, и обводят её карандашом. Контуров должно быть два: внутренний для петли, а внешний для её накладки.Обязательно нужно выполнить разметку мест для установки петель
2. Разметка короба. Полотно вставляют в дверную коробку и напротив мест, отмеченных на полотне, делают отметки на коробе.
3. Фрезеровка посадочных мест. Место для накладки делают при помощи стамески и молотка. Дальше дрелью с фрезерующей насадкой высверливают отверстие для петли в соответствии с её размерами. Углубления должны быть как в полотне, так и в коробе.Для накладки готовят место при помощи молотка и стамески, а для петли — при помощи фрезера
4. Монтаж петель на полотно. Их вставляют в углубление и фиксируют саморезами.
5. Крепление петель на дверную коробку. Устанавливают полотно и фиксируют его в приоткрытом состоянии при помощи клиньев. Петлю вставляют в подготовленное углубление на коробе и закрепляют саморезами.Петли вставляют в подготовленные отверстия и фиксируют саморезами

После того как выполнен монтаж скрытых петель, необходимо провести их регулировку.

Видео: монтаж скрытых петель

Установка петель для дверей с притвором

Для двери с притвором чаще всего используются ввёртные петли. В зависимости от веса полотна определяется количество. Для лёгких конструкций достаточно две ввёртные петли, а для тяжёлых полотен их надо ставить 3–4 штуки.

Процесс монтажа:

1. Разметка мест на дверном полотне. Для удобства выполнения таких работ можно использовать специальные стойки.
2. Создание мест для крепления петель. При помощи струбцины на полотне фиксируется шаблон. Он обычно идёт в комплекте с ввёртными петлями или приобретается отдельно. Электродрелью высверливают отверстия для штырей. Их глубина и диаметр должны соответствовать размерам крепёжных элементов.Шаблон для создания отверстий под штифты обычно идёт в комплекте с ввёртными петлями
3. Монтаж петель. На коробку и полотно монтируют соответствующие части петель. Для этого штыри закручивают отвёрткой или шуруповёртом.
4. Навешивание полотна. Осталось поставить на место полотно и надеть декоративные колпачки.После монтажа петель проводится навешивание двери

Видео: монтаж ввёртных петель

Установка петель для складных дверей

Сначала надо определиться с типом конструкции складывающейся двери. Она может быть двух видов:

• «гармошка» — представляет собой комбинацию жалюзи и складной двери;Двери «гармошка» состоят их нескольких полос небольшой ширины
• «книжка» — состоит из двух асимметричных половин и имеет более мощные и широкие панели, чем предыдущий вариант.Двери «книжка» имеют более мощные и широкие панели

Как таковых петель у такой двери нет. Она движется по установленной в верхней части двери направляющей. При её открывании панели складываются друг на друга. Пластины двери «гармошка» между собой уже соединены и открываются за счет перемещения по верхней направляющей

Складывающиеся двери типа «книжка» имеют два асимметричных полотна. Для их изготовления используется натуральное дерево или МДФ, поэтому вес конструкции небольшой. Фиксироваться такие двери на дверной коробке могут при помощи накладных или врезных петель. Между собой полотна соединяются при помощи петель-бабочек. Для соединения полотен двери «книжка» используются петли-бабочки

Установка петель для жалюзийных дверей

В качестве межкомнатных в последнее время начали часто использовать жалюзийные двери. Вместо сплошного полотна у них установлены ламели в виде жалюзи. Такие двери могут иметь как поворотные, так и стационарные ламели. Для их изготовления используется натуральное дерево, МДФ, ДСП, поэтому они имеют небольшой вес. Жалюзийные двери представляют собой конструкцию, в которой дверное полотно состоит из ламелей

Так как дверное полотно имеет небольшой вес, то для его фиксации в коробе могут использоваться накладные, врезные, скрытые, двухсторонние петли.

Отзывы

Есть много вариантов петель для монтажа межкомнатных и входных дверей. Для того чтобы правильно сделать выбор, надо учитывать материал, из которого сделано полотно, его вес и размеры. Ознакомившись с преимуществами и недостатками каждого вида дверных петель, можно сделать правильный выбор. Только качественно установив их, вы добьётесь того, чтобы они на протяжении многих лет исправно выполняли свои функции. Дверные петли выдерживают большой вес полотна, а также постоянно поддаются нагрузкам, поэтому должны быть прочными и надёжными. Хотя процесс их замены и не очень трудоёмкий, но все равно требуется определённое время и усилия, поэтому не стоит экономить на этом виде фурнитуры.

Оцените статью: Поделитесь с друзьями!

prodveri.guru

Дверная петля для калиток и особенности выбора

Главный конструктивный элемент ворот

Обычная внутренняя дверная петля для калиток, годится только в том случае, если они небольшие и достаточно легкие — например, сделанные из тонкого штакетника или пластика. Тяжелые деревянные или металлические изделия она не удержит.

Давайте посмотрим, какие же навесы можно использовать, обустраивая вход на участок.

Накладные наружные элементы

В отличие от внутренних, крепящихся к торцу дверного полотна, наружные петли прибиваются или присверливаются к его фасадной плоскости или брускам обвязки. Это самый древний вид навесов, предназначенный для наборных деревянных дверей.

Конструкция и область применения

Накладные изделия предназначены для навешивания деревянных полотен разной конструкции и веса.

Одно «крыло» может быть разной длины, вплоть до всей ширины дверного полотна. В этом случае она становится частью самой дверной конструкции.

Старинный кованый навес

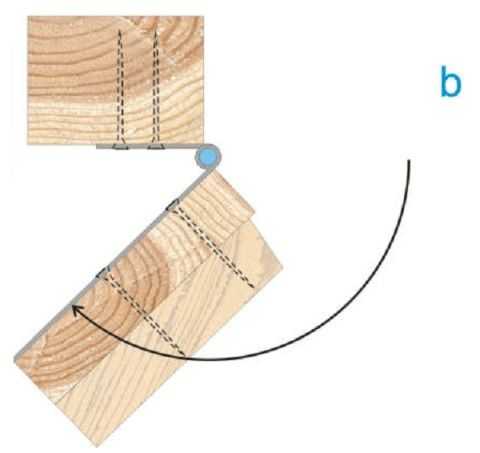

Устройство накладных петель и принцип их действия:

В закрытом положении

В открытом положении

1. Поворотная ось, вокруг которой калитка или дверь поворачиваются при движении. Она приклепана к одной из пластин, поэтому не выпадает из неё под действием силы тяжести;
2. Опорный брусок дверной коробки или столб калитки;
3. Дверное полотно;
4. Стационарная часть, зафиксированная на столбе или дверной коробке;
5. Крепежные элементы – саморезы или гвозди;
6. Подвижная часть, крепящаяся к дверному полотну;
7. Стягивающий горизонтальный брусок. Дверные петли для ворот крепятся к ним именно на уровне такого бруска – особенно, если длина их подвижной части меньше ширины полотна.

Для справки. Раньше накладные навесы были исключительно коваными, и крепились на двери с помощью гвоздей. Сейчас больше распространены литые петли, а фиксировать их удобнее и надежнее саморезами.

Большое значение имеет не только качество и надежность этих элементов, но и их внешний вид, так как они расположены открыто. Поэтому кованые петли до сих пор очень востребованы, несмотря на то, что их цена по сравнению с заводской штамповкой несоизмеримо выше.

Выбор и установка

Длина петель и их количество, подбираются в зависимости от размеров и веса калитки. Чем длиннее стрела, тем больше на ней крепежных отверстий, не давая полотну проседать под своим весом.

Что касается веса, то:

• Для полотна до 40 кг достаточно двух навесов, расположенных на расстоянии 15-20 см от верхней и нижней кромки;
• При 40-60 кг нужно уже три петли, причем третья крепится ниже верхней на 20-30 см;
• Если полотно тяжелее 60 кг, рекомендуется навешивать его на четыре петли, расположенные на равном удалении.

Навешивание калитки легко выполняется своими руками. Для этого длинная часть сначала прикручивается к полотну.

Крепление навесной части

Затем калитка устанавливается на место и фиксируется с помощью клиньев, струбцин или других приспособлений в проектном положении.

Установка ворот и её фиксация в правильном положении

После чего к столбу или коробке крепится вторая часть навеса.

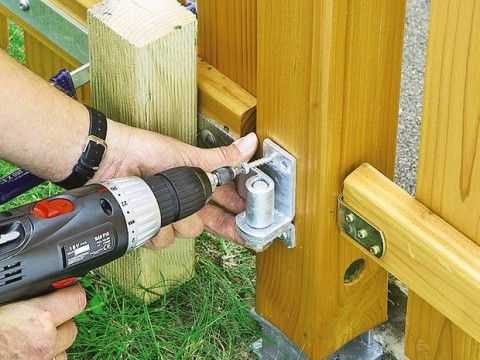

Крепление опорной части петли

Совет. Если со временем полотно все же просядет, отрегулировать работу калитки будет несложно. Достаточно выкрутить шурупы, выровнять её и закрутить их снова.

Приварные механизмы

Металлические калитки, а также любые другие, в металлическом каркасе крепятся к опорам специальными приварными шарнирными петлями.

Виды

Приварные дверные петли для калитки отличаются в первую очередь размерами и материалом изготовления. Кроме того, есть различия по форме, конструкции и способности нести определенную нагрузку.

По форме они бывают:

• Цилиндрическими;
• Шестигранными;
• Каплевидными.

По конструкции:

• Обычными — со съемным или несъемным «пальцем»;
• Шариковыми — с металлическим шариком, обеспечивающим легкое открывание калитки за счет снижения силы трения внутри петли;
• Подшипниковыми – с подшипником между двумя половинками изделия.

По нагрузке:

• Простыми;
• Усиленными – с приваренными пластинками, позволяющими распределить нагрузку на петлю более равномерно. Что повышает надежность крепления калитки, и увеличивает срок службы навесов.

Необходимое количество петель

Габаритные размеры приварных петель, как и их количество, выбираются в соответствии с весом калитки. Чем она тяжелее, тем больше их должно быть. Или сами они должны быть мощнее.

Рекомендуемое количество приведено в таблице:

Марка и высота петли, мм	610-4 (100)	610-5 (125)	613-4 (100)	613-5 (125)	500-4 (100)	500-5 (125)	401-4 (100)	700-4 (100)	700-5 (125)
Вес полотна, кг
30	2
40	3	2	2
50		3	3	2
60				3	2
70					3	2
80						3	2	2
90							3	3	2
100									3

Монтаж калитки на приварные петли

Сразу стоит отметить, что самостоятельно выполнить эту работу очень сложно, да и просто невозможно, если у вас нет опыта. Сварка – процесс сложный, трудоемкий, опасный для новичка. Поэтому браться за монтаж можно только в том случае, если вы не впервые видите и держите в руках сварочный аппарат.

Кроме него, не забудьте запастись электродами, маской и средствами индивидуальной защиты. А также необходимыми инструментами:

• Металлической щеткой для очистки рабочих поверхностей от грязи, ржавчины, старой краски;
• Болгаркой для зачистки сварных швов;
• Рулеткой или линейкой, карандашом;
• Строительным уровнем;
• Струбцинами или другими приспособлениями для фиксации деталей.

Совет. Прежде чем начинать монтаж, смажьте петли дверные для калитки солидолом или другим смазочным средством. А области, к которым они будут привариваться, очистите от ржавчины или краски.

Далее, нужно произвести разметку на дверном полотне, в зависимости от количества петель. Верхняя и нижняя должны размещаться не дальше, чем в 15-20 см от края.

Гораздо удобнее приваривать их, когда калитка и коробка находятся в горизонтальном положении.

Подробное описание процесса показано в таблице:

Изображение	Описание
Шаг 1	Уложите калитку или её каркас и опорный столб на горизонтальную плоскость так, чтобы между трубами, к которым будут привариваться петли, оставался зазор 3-4 мм. Для этого проложите между ними проставки из кусочков металла или отработанных кругов от болгарки, и зажмите струбцинами.
Шаг 2	По линии сварки проведите на опорной трубе черту, параллельную кромке, и зафиксируйте вдоль неё ровный брусок или отрезок изделия. Можно зажать струбцинами, или прихватить точечной сваркой. Уложив петлю вплотную к бруску, подложите под него спички или кусочки проволоки, чтобы обеспечить зазор.
Шаг 3	Удерживая цилиндр прижатым к бруску, прихватите его верхнюю половину в двух местах к трубе каркаса.
Шаг 4	Затем прихватите нижнюю часть, и удалите/срежьте временный брусок.
Шаг 5	Снимите струбцины, удерживающие калитку и коробку вместе, и проверьте ход полотна. Если все нормально, снова верните на место проставки и струбцины, чтобы приварить петли капитально.
Шаг 6	Проварите оба шва сплошной сваркой.
Шаг 7	Зачистите швы болгаркой, чтобы не осталось наплывов.
Шаг 8	Откройте калитку и проварите швы с тыльной стороны. Зачистите их.
Шаг 9	Чтобы придать конструкции законченный эстетичный вид, загрунтуйте и покрасьте её.

Для справки. Это только один из вариантов. У каждого сварщика есть свои секреты, как обеспечить равномерные зазоры между петлями и каркасом, как расположить их все по одной вертикальной оси и т.д. Посмотрите несколько видео, и выберите для себя самый подходящий способ.

Если же столбы калитки уже стоят, монтаж осуществляется по иной технологии. Инструкция рекомендует сначала точно разметить и приварить верхние части петель к створке калитки.

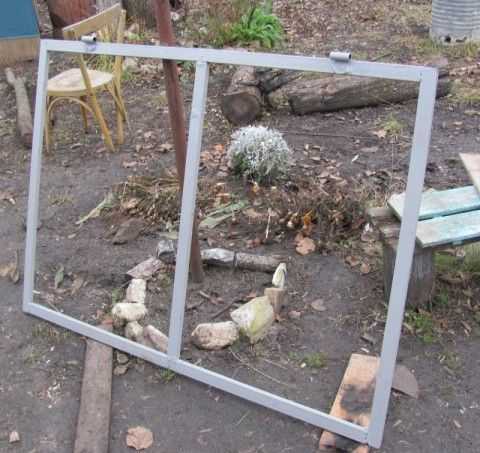

Каркас калитки с приваренными петлями

После чего, как и в случае с накладными навесами и деревянной калиткой, створка устанавливается в проем, и фиксируется в нем с помощью подкладок и клиньев. Вертикальность установки, и нахождение в одной плоскости с коробкой, проверяется строительным уровнем.

Затем, в верхнюю часть петли вставляется нижняя, а её положение отмечается на опорном столбе мелом или строительным карандашом. Либо она сразу прихватывается в двух местах точечной сваркой.

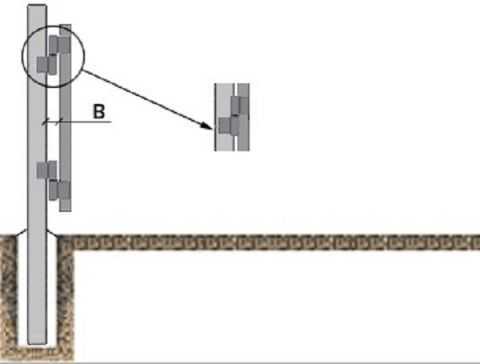

Схема монтажа петель

Прихватив все петли, нужно убрать клинья и подкладки, и проверить ход калитки. Только после этого можно выполнять вертикальные сплошные швы.

А дальше все так же: провариваются внутренние швы, они зачищаются, после чего вся конструкция окрашивается в выбранный цвет.

Заключение

Теперь вы знаете, какими бывают дверные петли для калиток, и в каких случаях используют тот или иной вид. А при желании, сможете и сами осуществить монтаж. Сделать это будет ещё проще после внимательного просмотра видео в этой статье, а также других материалов, снятых опытными строителями и сварщиками.

sdelaidver.com

как их выбрать и установить

Петли для ворот с подшипником, производимые в соответствии со стандартом ГОСТ 9659-80с, обеспечивают возможность навешивания на них тяжелых дверей из металла либо массивных ворот. Особая прочность шарниров для гаражей позволяет удерживать большой вес распашных конструкций. Их стоимость дешевле, чем цена откатных, поэтому они не уступают последним по своей популярности.

Петля для ворот с подшипником в разрезе

Петли для ворот имеют различные диаметры, которые могут колебаться в пределах от 12 до 50 мм. Их правильная установка возможна только с учетом всех размеров гаражных петель. Минимальное количество петель для ворот составляет 4 шт. на дверь. Приобрести данный вид изделия по доступной цене можно в каждом городе.

Вернуться к оглавлению

Характеристики шарниров

Для изготовления распашных гаражных ворот применяются различные материалы, от них во многом зависит цена всей конструкции. Смонтировать ее можно самостоятельно при наличии минимального опыта. Выбирать петли следует ориентируясь на тот материал, из которого сделаны сами ворота. Варианты их крепления тоже зависят от материала, шарниры обычно:

Чертеж с размерами шарнира для ворот

1. Привариваются к каркасу металлических проемов.
2. Прикручиваются болтами к полотну и каркасу.
3. Закрепляются с помощью саморезов для металла.
4. Фиксируются саморезами, применяемыми для конструкций из дерева.

Крепить петли к створке и столбу следует путем сварки. В процессе крепления петель следует соблюдать все предусмотренные зазоры между столбом и створкой. Центровка петли при креплении производится по подшипнику, а не по петельной оси. Во время сварки в процессе устройства распашных ворот необходимо избегать протекания сварочного тока через подшипники фурнитуры.

ГОСТом предусмотрены следующие виды изделий:

1. Петля с шариком, обеспечивающая надежность и удобство применения данной фурнитуры.
2. Петля для ворот с опорным подшипником, обеспечивающая легкое вращение конструкции.

Петли с шариком должны быть изготовлены из стали высокой прочности, от материала зависит и цена фурнитуры данного вида.

Эти детали обычно подвергаются антикоррозионной обработке, а их монтаж обеспечивает следующие характеристики при эксплуатации ворот:

• бесшумность работы конструкции;
• легкое вращение;
• наличие зазора между элементами шарниров.

Установка петель с подшипником предполагает:

• надежную работу створок с большой массой;
• качественную приварку фурнитуры к металлу за счет полуавтомата для сварки;
• типоразмеры в широком ассортименте;
• возможность изготовления шарниров под заказ.

Длина шарнира может достигать до 1 метра, а диаметр — до 50 мм. От конструкции петли того или иного вида зависит удобство эксплуатация ворот. Главной функцией креплений является удержание створок в проеме на столбах или стойках. Открывать либо закрывать створки и двери можно именно с помощью петель. Этот крепеж может включать 2-3 секции, зафиксированные определенным способом.

Внутреннее устройство петель с подшипником

Петли могут быть приварены либо привинчены с помощью специальных винтов. Наиболее часто используют крепеж из металла, а для конструкций ворот небольших размеров в основном применяются полимерные комплектующие.Вернуться к оглавлению

Петли с опорным подшипником

Вес створок ворот, к которым крепят гаражные петли с подшипником, может колебаться в пределах 150-400 кг, максимальная нагрузка на изделие не должна превышать данных значений.

Ворота при этом являются довольно массивными. Одновременно с подходящими петлями приобретают и детали крепежа, позволяющие производить крепление створок из металла. Фурнитура должна иметь особую прочность, ее диаметр составляет 12 — 50 мм.

Если к гаражным воротам приварены износоустойчивые петли, для изготовления которых использовалась высоколегированная сталь, то перекоса гаражных ворот не случится. Петли с подшипником укрепляются электродуговой сваркой.

Среди видов гаражной фурнитуры выделяют петли:

• с закрытым упорным подшипником;
• каплевидные с закрытым опорным подшипником;
• с шариком.

Каплевидную форму могут иметь только петли с подшипником, представляющие базовую фурнитуру из группы петель цилиндрической формы, данная деталь показана на фото.

Этот вид петель обычно крепится к опоре с использованием сварки. Он подходит для распашных конструкций с небольшой массой. Этот вид изделия включает коронку подшипника, которая скрыта внутри его корпуса. Последний надежно закрывает применяемый опорный подшипник.

Гаражная фурнитура такого типа отличается двумя неоспоримыми преимуществами:

1. Равномерным сварочным швом.
2. Удобством в процессе установки.

Эти достоинства достигаются за счет того, что изделию присуща особая форма. Устанавливать петли с опорным подшипником можно на различные виды конструкций, включая:

• двери из металла квартирные — Ф 22*110, 22*140п, 20*140капля, 20*120п, 20*100 мм;
• двери для входа в гараж, бокс (одностворчатые двери) — Ф 24*110, 24* 120п, 25*110 мм;
• крышки стальных ящиков, створки теплиц — Ф14*60, 12*40 мм;
• большие массивные гаражные ворота высотой до 5 м — Ф 36*130, 38*140, 38*150 п, 40*140, 40*170 п, 42*160, 45*160, 48*160, 50* 160 мм;
• распашные ворота гаражей из металла высотой до 3 м — Ф28*110, 28*130, 30*130, 32*130, 34* 130 мм.

Вернуться к оглавлению

О чем следует знать при выборе петель с подшипником

Поскольку для крепления петель с подшипником применяется метод сварки, при приобретении фурнитуры необходимо поинтересоваться у продавца классом ее прочности. Для покупки качественной петельной конструкции можно воспользоваться следующими рекомендациями, которые не зависят от конкретной модели, подходящей именно для ваших ворот или дверей:

1. Необходимо учитывать габаритные размеры и вес конструкции дверей или распашных ворот.
2. Для металлических ворот стандартных габаритов следует покупать шарниры с подшипником оптимальных размеров, то есть диаметром 20 мм и длиной 180 мм.
3. При наличии пучинистого грунта на участке, который подвержен увеличению в объеме в холодное время года, следует обратить внимание на такой вид петель, как регулируемые.

Поскольку зимой на гаражные ворота приходится достаточно большая нагрузка на оси, то их можно будет периодически настраивать при наличии регулируемых петель.

Подборка петель различных размеров для ворот

При отсутствии данной возможности, петли, которые своевременно не были отрегулированы, способны привести к значительному перекосу, и даже выходу ворот из строя. Не следует покупать более дешевые виды фурнитуры для металлических ворот.

При выборе необходимо всегда быть внимательным и помнить, что от качества данных изделий будет зависеть уровень сохранности имущества, которое находится в гараже.

В магазине можно спросить совета у специалиста, знающего особенности фурнитуры для гаражных ворот. Продавец должен ответить на все вопросы, чтобы помочь принять правильное решение.

Вернуться к оглавлению

Как обеспечить уход за фурнитурой

Достаточно часто встречаются объявления о продаже гаражных петель. Вне зависимости от цены изделий, покупать фурнитуру для гаражей от непроверенных производителей не следует, особенно при отсутствии сопроводительного документа либо инструкции.

Элементы специальных гаражных петель

Петля гаражная по ГОСТу имеет следующие характеристики:

1. Отсутствие возможности произвольного вращения створок.
2. Возможность легкого и бесшумного поворота створок.
3. Недопустимость просадки полотна конструкции.
4. Устойчивость к спилу и взлому гаражной конструкции.

Среди причин быстрого износа при неправильной эксплуатации петель выделяют:

1. Неравномерную нагрузку.
2. Коррозию.

Петли могут начать истираться, а это послужит ослаблению их прочности, фурнитура будет разрушаться. Чтобы правильно приварить элементы, необходимо соблюдать их соосность наряду с равномерным распределением нагрузок, что способствует уменьшению износа гаражных створок.

Качественная смазка шарниров гаражных ворот осуществляется в следующем порядке:

• проведение демонтажа створок ворот;
• тщательное очищение фурнитуры от ржавчины;
• удаление остатков старой смазки;
• устранение мелкой шкуркой грязи;
• натирание поворотной оси шлифовальной пастой;
• уборка остатков пасты с помощью растворителя;
• прочистка отверстия в петле;
• обильная смазка шарнира средством, рекомендованным производителем.

При покупке гаражных шарниров обычно уделяют внимание их функциональным характеристикам. Долговечность всей конструкции ворот может быть обеспечена только после правильного выбора и монтажа фурнитуры.

svoizabor.ru

Выбор петель для металлических дверей

Разделы статьи:

При изготовлении и установке металлической двери весьма важную роль в длительности и эффективности ее использования играют качество и толщина металла. Однако такая, на первый взгляд, несущественная деталь как петли является одним из наиболее ценных элементов для всей конструкции. Правильно подобранные петли для металлических дверей способны не только продлить срок их эффективной службы, но и могут служить в качестве дополнительного противовзломного элемента защиты.

Материалы, используемые для петель

В ходе изготовления петельных механизмов для использования в металлических входных конструкциях чаще всего используются материалы из углеродистой либо нержавеющей стали. Это обусловлено достаточной крепостью материала, а также способностью противостоять различным негативным условиям.

В некоторых случаях применяются более дорогостоящие материалы в виде сплава латуни со сталью. Такая основа требует дополнительного покрытия в виде напыления хрома.

Виды петель

В ходе подбора дверных петель необходимо принимать во внимание такие нюансы как: расположение блока двери, сторону открывания, вес всей конструкции в сборе с фурнитурой. Важно также учитывать насколько интенсивной будет эксплуатация полотна. Немало случаев, когда одним из главных факторов при выборе петли для металлических дверей являлись вкусовые предпочтения, что все-таки не совсем верно.

Исходя из общего принципа открытия дверного полотна, петли разделяются на правосторонние, универсальные и левосторонние. Главными преимуществами использования петельных конструкций правостороннего или левостороннего расположения является легкость снятия и установки дверного полотна.

Использование универсальных петельных механизмов содержит ряд недостатков. Основным минусом изделия такого типа можно считать достаточно трудоемкую процедуру снятия и установки дверного полотна. Однако данный недостаток с легкостью перекрывается преимуществами конструкции. Универсальные петли содержат прокладки между цилиндрами в виде подшипников. Благодаря этому срок эксплуатации такого механизма значительно превышает период эффективного использования петель со строго определенными сторонами для монтажа.

Помимо стороны открывания, при разделении петельных механизмов на отдельные группы весьма часто применяется классификация исходя из установленного госстандарта.

Так, согласно ГОСТ 5088-2005 дверные петельные механизмы могут быть:

• Вкручиваемые;
• Накладные;
• Врезные;
• Скрытые;
• Комбинированные.

Вкручиваемые

Подобные механизмы представляют собой два сравнительно небольших по размеру цилиндра. В ходе монтажа один из элементов, имеющий штырь, монтируется на дверную коробку. Другой цилиндр с отверстием внутри устанавливается на торцевую часть полотна двери. Процесс установки двери осуществляется путем насаживания дверного полотна с петлей-цилиндром на смонтированный на коробке элемент со штырем.

Такие петли для металлической двери достаточно распространены. В ходе их профилактического обслуживания процесс смазки элементов может осуществляться без разборки механизма. Для этого достаточно приподнять полотно двери и залить смазочное средство между цилиндрами.

Однако такие механизмы рекомендованы к использованию в дверных полотнах с весом, не превышающим 100 кг. В противном случае, в ходе эксплуатации довольно быстро произойдет перекос двери. Во избежание этого, при наличии более тяжелого полотна важно пропорционально увеличивать количество петельных механизмов, что не всегда удобно.

Накладные и врезные

Конструкция петельных механизмов накладного и врезного типа состоит из пластин со специальными отверстиями для крепежа. Основное различие между такими изделиями состоит в способе их закрепления. Для монтажа накладных механизмов требуются лишь крепежные элементы в виде болтов-саморезов либо металлических прутов. В случае с врезными системами необходимо наличие специальных выемок в полотне двери и коробке.

Для профилактического обслуживания дверные петли накладного и врезного типа, используемые для металлических дверей, необходимо периодически смазывать. В случае невозможности разборки всей конструкции, достаточно обработать места соединения движущихся элементов смазочными веществами при помощи медицинского шприца или пипетки.

Скрытые

Скрытые петельные механизмы являются одними из самых популярных для монтажа на входные дверные полотна. Это объясняется рядом причин, основной из которых можно назвать их полное скрытие при закрытии входной металлической двери. Данный факт также является и основным преимуществом подобных петельных механизмов перед остальными.

Однако у скрытых петель имеется существенный недостаток. Угол движения конструкции весьма ограничен. Потому, при необходимости открытия дверного полотна на более чем 900 придется использовать иные петельные механизмы.

Но такой недостаток в значительной мере компенсируется высокой надежностью устройства. Именно благодаря взломостойкости и малой вероятности выбивания или срезания, дверные петли скрытого типа весьма популярны.

К основным плюсам скрытых петель для металлических дверей можно отнести:

• Невозможность добраться до них снаружи помещения для осуществления взлома конструкции путем спиливания;
• Органичный и законченный внешний вид двери;
• Возможность применения абсолютно любых декоративных элементов на полотне.

В процессе монтажных работ дверное полотно весьма плотно и надежно устанавливается по отношению к дверной коробке. К тому же, такие петли способствуют предотвращению провисания двери под тяжестью конструкции. Сам дверной блок подвергается изнашиванию значительно медленнее, благодаря системе из подшипников либо стальных шариков. Открытие и закрытие двери со скрытыми петлями не требует особых усилий.

Помимо всего этого, скрытые петли для металлических дверей не нуждаются в особом уходе и регулярной смазке, поскольку весь механизм спрятан внутрь конструкции двери и практически не подвержен влиянию внешних факторов.

Среди скрытых петель также можно выделить два типа механизмов:

• Пластинчатые;
• Цилиндровые.

Главное отличие состоит в их конструкции. Так, пластинчатые петли для металлических дверей являются набором из пластин, соединяемых друг с другом при помощи штифтов. Однако поскольку такие механизмы имеют достаточно большое количество недостатков, их использование ограничивается весьма легкими конструкциями входных дверей.

Внешний вид пластинчатых петель.

Скрытые петли цилиндрового типа отличаются высокой степенью крепости и выносливости. Такие конструкции способны достаточно эффективно выдерживать значительный вес двери.

Комбинированные

Дверные петли комбинированного типа представляют собой сочетание элементов накладных, врезных и скрытых механизмов. В большинстве случаев пластина с отверстиями под крепежные элементы устанавливается на коробку. Т-образный штырь, заходящий шляпкой в пазы, вкручивается в полотно двери.

Использование таких петель целесообразно лишь в случае незначительного веса входной конструкции.

Монтаж петель

Монтажные работы напрямую зависят от вида применяемых изделий. Так, петли для металлической двери, исходя из принципа установки, можно разделить на подшипниковые механизмы и скрытые устройства. Общим мероприятием в обоих случаях является необходимость проведения сварочных работ.

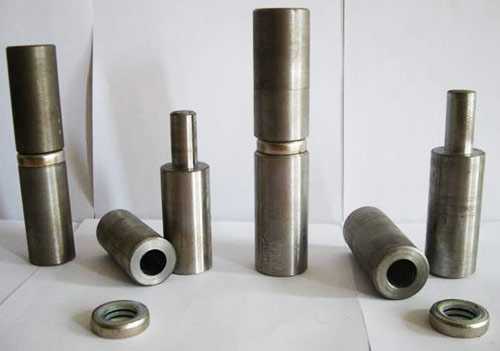

Петли с подшипниками

Установка таких механизмов достаточно проста. Для начала необходимо в коробку, установленную строго горизонтально, вложить дверное полотно. После этого производится ее тщательное выравнивание до получения равномерных зазоров между полотном и рамой.

Петельные механизмы обильно обрабатываются смазочными материалами. Такая процедура необходима, поскольку недостаточная смазка может повлечь в процессе сварочных работ схватывание элементов между собой. После обработки механизма петли прикладываются к полотнам таким образом, чтобы штырь был направлен вверх.

После таких манипуляций при помощи сварочного аппарата производится приваривание механизмов. В ходе работ следует обратить особое внимание на параллельность всех используемых петель для металлической двери. В случае даже незначительных отклонений возможно неправильное и тугое закрывание и открытие двери.

Установка скрытых петель

Установка подобных механизмов достаточно непростое занятие. Перед началом производятся подготовительные работы в виде создания специальных прорезных отверстий как в дверной коробке, так и в самом дверном полотне.

Для правильной работы и скрытия используемого механизма изготавливаются ячейки прямоугольной формы. Сделать такое отверстие самостоятельно в домашних условиях достаточно непросто.

В саму полость отверстий помещаются особые коробки. Именно в них заходит сам механизм скрытых петель. После вставки коробов в ячейки их в обязательном порядке необходимо обварить электросваркой.

В большинстве случаев петли устанавливаются в количестве 2 штук. Однако, такого принципа стоит придерживаться при общем весе конструкции, не превышающем отметку в 150 кг, а также при средней степени интенсивности эксплуатации. В случае превышения номинально допустимого веса двери либо при ее частом использовании, количество петель необходимо увеличивать.

o-dveryah.ru

предназначение, виды, размеры, правила установки

Рояльная петля – это разновидность карточных петель. Она отличается другим вариантом крепления. Рояльные петли нужно устанавливать по всей длине дверной коробки, чтобы обеспечить надежную и крепкую фиксацию.

Предназначение и механизм работы

Рояльные петли еще называют карточными. Это одношарнирный много трубчатый механизм, который включает в себя две пластины. Одну сторону крепят на внутреннюю часть фасада. Для этого можно использовать способ пазования. Вторую сторону прикрепляют к торцу боковой стенки корпуса на мебельном изделии.

Рояльные петли из нержавеющей стали нашли свое широкое применение в разных сферах. Их применяют в мебельном производстве в качестве скрытого крепежного элемента. Они выдерживают большие нагрузки на дверцу или фасад. Петлю крепят по всей длине торца, поэтому она выдерживает всю дверь.

Нержавеющие рояльные петли крепят в кухонных шкафах, тумбочках, уголках для кухни, пуфиках (механизм верхнего открывания сидения). Этот тип крепления можно встретить в угловом шкафу купе, в котором одна дверца является подвижной. Вторую крепят на рояльные петли.

Чтобы вертикальные двери работали правильно, в процессе производства устанавливают магнитные держатели. Они имеют характерные отличие от стандартного типа четырехшарнирной мебели. В механизме рояльных петель отсутствуют пружины, а также магнит. Именно поэтому они неплотно прилегают к корпусу.

Короткая рояльная петля

Виды и размеры рояльных петель

Размер рояльной петли подбирают в зависимости от габаритов мебельного изделия. При выборе также учитывают особенности конструкции. Можно выделить следующие разновидности рояльных петель, которые отличаются собой составом металла:

• латунные;
• никелированные;
• из нержавеющей стали;
• алюминиевые;
• с использованием разной методики оцинкования (рояльные петли бывают желтого, белого, коричневого и черного окраса).

Латунная рояльная петля

Производители предлагают большой выбор размеров.

Стандартная толщина: 1 мм.

По длине рояльные петли бывают:

• 1000 мм
• 1750 мм
• 545 мм
• 766 мм

В зависимости от особенностей дальнейшего применения рояльные петли могут быть длинными, широкими, утолщенными. Последние в свою очередь делятся на усиленные и обычные. По длине их можно подрезать под определенные размеры фасада.

Длинные рояльные петли

Сфера использования

Рояльные петли применяют в качестве фурнитуры для производства мебели. Они используются для монтажа и сбора угловых кухонных тумб, столов-книжек. Рояльные петли помогают обеспечить надежное крепление ножек и столешницы.

В зависимости от размера и формы этот тип крепления может использоваться для создания подвижных деталей в различных моделях открывающихся дверей, люков и других конструкций. Они подходят для разных масштабов.

Плюсы и минусы

Уже многие люди оценили надежность и прочность этого вида крепления. Можно выделить следующие главные преимущества, на которые стоит обратить внимание во время выбора тип крепежных деталей:

• могут выдерживать разные нагрузки и большой вес фасадной части;
• обеспечение дополнительной жесткости;
• невысокая стоимость;
• место крепежа практически не заметно.

Кроме многочисленных преимуществ, рояльные петли обладают и недостатками. С ними тоже важно ознакомиться перед выбором или покупкой. Недостатки не влияют на монтаж и установку рояльных петель. Можно выделить следующие факторы:

• нет возможности полностью делать регулировку фасадной части в мебели;
• не удобный монтаж и установка;
• рояльные петли громоздкие, поэтому часто напоминают мебель советского времени.

Но, несмотря на все недостатки, рояльные петли не дают перекосов в процессе эксплуатации. Нагрузка распределяется равномерно по всей длине изделия. Все разновидности рояльных петель привлекают внимание своей прочностью, даже детали из тонкого листового металла.

Стальная рояльная петля

Особенности и правила установки

Многие люди хотят узнать, как правильно установить рояльные петли в домашних условиях, чтобы обеспечить надежное и прочное крепление. Процесс не занимает много времени и сил, но мастеру нужно быть внимательным и соблюдать высокую точность, чтобы дверцы открывались правильно.

Перед работой нужно подготовить следующие материалы и инструменты, которые есть практически в каждом доме:

• петли;
• шурупы для надежной и крепкой фиксации;
• шуруповерт или отвертка;
• шило (если в доме отсутствует этот инструмент, его можно заменить простым карандашом).

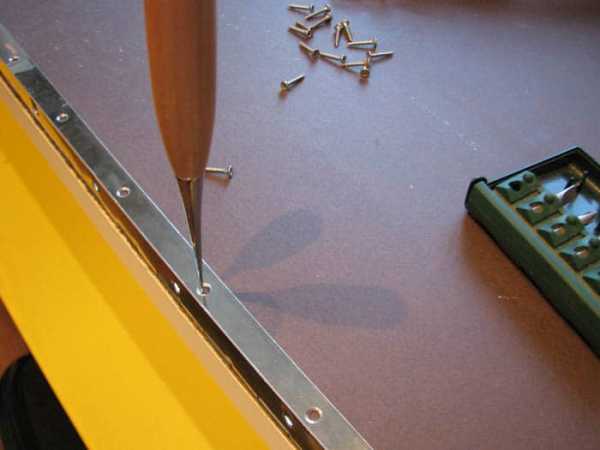

Разметка под установку рояльной петли

Когда все материалы и инструменты будут готовы, можно приступать к началу работы. Мастера должны соблюдать следующую технологию:

1. Петлю прикладывают к поверхности мебельного фасада. Важно правильно выверить положение, чтобы шарнир соответствовал одному краю. Полотно нужно крепко держать, чтобы предотвратить соскальзывание материала.
2. При помощи шила или простого карандаша нужно сделать отметки в виде точек. Они помогают точно определить место сверления. Специалисты рекомендуют использовать именно шило, потому что отметки получаются более точными.
3. По отметкам делают сверления отверстий при помощи для дальнейшего сверления шурупов. Можно заранее выставить глубину или регулярно делать измерения.
4. Нужно приложить петлю, зафиксировать ее при помощи шурупов. Их не нужно докручивать до конца. Фиксацию начинают с крайних отверстий и постепенно продвигаются к центральной части.
5. Далее сопоставляют фасад и корпус мебели. Благодаря этому можно определить правильность размещения каждой детали, отверстий. После сверки окончательно фиксируют петлю на фасаде или дверце.
6. Петлю прикладывают к корпусу мебели, и повторяю последовательность процедуры. Важно отметить все точки, просверлить отверстия, зафиксировать их при помощи шурупов.

Процесс монтажа и установки рояльных петель не представляет сложности, если соблюдать последовательность установки.

Чтобы предотвратить сложности в процессе процедуры, а результат был качественным, необходимо покупать качественные материалы и детали.

Поверхность петель должна быть ровной, без зазубрин. Также стоит обратить внимание на прочность, аккуратность изготовления, точность выполнения. Если во время производства изготовитель использовал качественный металл, то на нем в процессе эксплуатации не будут возникать следы коррозии или ржавчины.

Когда рояльные петли начинают скрипеть в процессе эксплуатации, не нужно сразу снимать их и менять на новые детали. В большинстве случаев возникновение постороннего звука связано с отсутствием смазки внутри шарниров. Рояльные петли для мебели можно смазывать специальным аэрозолем или маслом WD-40. Последний продукт представлен в любом автомобильном магазине.

prodverivdome.ru
