Шкафчик для счетчика электроэнергии – Щиток для автоматов электрических — Только ремонт своими руками в квартире: фото, видео, инструкции

Только в этом случае удаётся получить максимально надёжную фиксацию кабеля и предотвратить попадание воды на установленный электросчётчик.

Установка

Монтаж электрического шкафа, как правило, не вызывает сложностей и достаточно легко выполняется самостоятельно согласно следующим поэтапным рекомендациям:

• разметка места под установку и фиксация корпуса конструкции на стене или в заранее подготовленной фасадной нише;
• заведение внутрь распределительного щитка электропроводов, и зачистка жил для фиксации на клеммах;
• посредством крепежных элементов выполняется крепление внутри корпуса конструкции специальной DIN-рейки;
• фиксация всех автоматических выключателей, УЗО-устройства и прибора электроучёта на DIN-планке посредством специальной защелки;
• установка нулевой и заземляющей шины;
• нарезка соединительных проводов в соответствии со стандартными размерами подключений;
• соединение всех установленных элементов с учётом прилагаемой схемы, а также подключение вводных фаз и нуля на автоматических выключателях.

На заключительном этапе обязательно осуществляется тщательная проверка правильности выполненной сборки.

При необходимости производится подтягивание винтов и крепежных элементов. Установленный в уличном ящике прибор учёта электроэнергии обязательно должен быть опломбирован представителем энергетической компании.

Видео на тему

proprovoda.ru

как выбрать и установить бокс для электросчетчика и автоматов

За распределение электролиний в квартире отвечает электрический бокс – своеобразный «пункт управления», в котором установлены защитные автоматические устройств и прибор учета энергии.

Если правильно подобрать и установить ящик для счетчика электроэнергии в квартире, а затем подключить приборы согласно установленным требованиям, пользование бытовой техникой, осветительным оборудованием и электроустановками будет не только бесперебойным, но и безопасным.

Содержание статьи:

Как выбрать квартирный электрощит?

Боксы для квартир появились недавно. Раньше хватало распределительного ящика, который устанавливали на площадке.

Он обслуживал от 2 до 6 квартир, а наполнение его состояло из электросчетчиков по количеству жилых помещений и защитных групп.

Сейчас увеличилось количество электроприборов, которые гораздо мощнее устаревших устройств. Если раньше энергопотребление для одной квартиры равнялось 750-800 Вт, то сегодня только один фен или пылесос потребляют более 1,5 кВт.

Пример «щита», который раньше монтировали в квартире или частном доме: прибор учета киловатт энергии и пара «пробок» с предохранителями

Соответственно, изменились требования к оборудованию, появились новые приборы, гарантирующие полную безопасность жильцам квартир.

Однако выбором щита для счетчика потребляемой электроэнергии, его наполнением и подключением должен заниматься только квалифицированный электромонтажник, любителям без допуска заниматься сборкой бокса запрещено.

Назначение бокса для электросчетчика

Электромонтажные устройства располагают в специальном, подобранном по размерам ящике, который выполняет сразу несколько функций:

• служит основой для крепления защитных приборов и другого оборудования;
• группирует оборудование в одном месте, чем облегчают эксплуатацию и обслуживание;
• защищает устройства от случайного нажатия;
• защищает внутреннее наполнение от воздействий внешней среды.

Квартирные электрощиты отличаются как по габаритам, так и по материалу изготовления. Их производят из пластика или металла. Некоторые напоминают шкафы, другие – небольшие боксы.

Наиболее востребованными считаются пластиковые модели с возможностью установки электросчетчика и 6-24 автоматов.

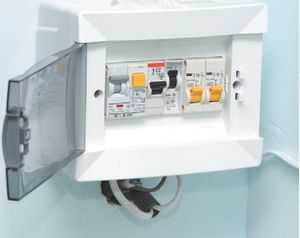

Образец компактного квартирного электробокса. Снаружи встроенный в стену ящик защищен прозрачной дверцей. Преимущество в том, что можно быстро снимать показания электросчетчика

Существует два вида электрощитов: встроенные и

Чтобы установить внутренний ящик, необходимо в стене обустроить нишу, то есть произвести дополнительные строительные работы.

Для фиксации наружной модели стену долбить не нужно. Ящик подвешивают на крепления, воспользовавшись шурупами или дюбелями. Необходимые условия – стабильность и надежность

Наиболее удачное место установки – коридор или прихожая. С одной стороны, щит установлен около ввода электромагистрали в квартиру, с другой, легче производить разводку контуров по всем помещениям. Монтировать бокс в санузле или кухне не рекомендуется из-за повышенной влажности.

На что обратить внимание при выборе?

В первую очередь бокс выбирают, ориентируясь на его планируемое наполнение – количество электромонтажных устройств. Но важно учесть и остальные нюансы, вплоть до дизайна и возможности увеличения количества автоматов со временем.

Проектирование квартирной электросистемы включает в себя обязательное составление схемы, на которой указаны в том числе и защитные устройства с электросчетчиком. На нее можно ориентироваться при выборе электрощитка

Существует множество производителей, выпускающих всевозможные модели боксов. Лучше остановиться на тех, которые предназначены для квартиры, то есть исключить, например, большие металлические производственные шкафы или щиты со специальными креплениями для дополнительной техники.

У бытовых боксов следует обратить внимание на следующие характеристики и особенности конструкции:

Галерея изображений

Фото из

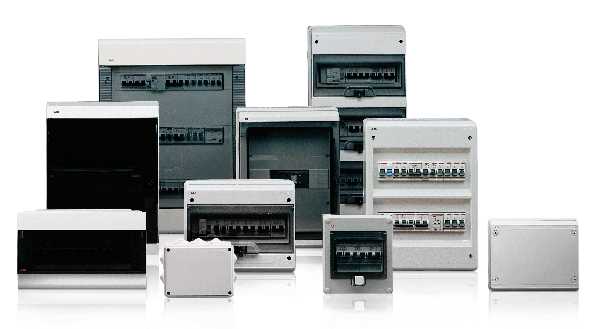

Современные модели для квартир оснащают прозрачными или тонированными полимерными дверцами – для удобства использования. Чтобы снять показания с электросчетчика, не нужно каждый раз открывать дверцу, так как подсвеченные цифры прибора и так хорошо видны

Размеры бокса напрямую связаны с количеством монтируемого оборудования: чем больше дин-реек, тем больше автоматов, УЗО или других устройств поместится в ящике. Иногда имеет смысл приобрести ящик объемнее, чтобы было место «про запас»

Для общественных зданий, производственных цехов обычно используют металлические щиты и шкафы, но для бытового применения лучше установить пластиковый бокс. Чаще всего такие модели изготавливают из ударопрочного и самозатухающего АВС пластика

Сразу необходимо исключить два вида моделей – для наружной установки на фасад здания и напольные шкафы. Бытовые модели встраиваются в нишу или навешиваются на дюбеля/саморезы на высоте примерно 150 см от пола

Для крепления автоматов и приборов учета используют оцинкованный (реже алюминиевый) металлический профиль, который называют DIN-рейками. Они могут быть литыми и перфорированными, отличатся по размеру и форме. Стандарты крепежей указаны в нормах ГОСТ

Типовые модели оборудованы или защелкой, не дающей дверце произвольно распахиваться, или замком с ключом. Целесообразно закрывать бокс на ключ, когда в квартире проживают маленькие дети – для общей безопасности и защиты электрооборудования

Такой показатель, как степень защиты, указан в характеристиках всех электрощитов. Наиболее часто встречаются боксы IP31, защищающее свое содержимое от мусора и вертикальных капель, и IP54, более герметичные, максимально закрытые от влаги и пыли

Некоторые производители выпускают модели с предустановленной шиной, которая служит для присоединения заземляющего или нулевого проводника. Крепление шины производится в определенном, предусмотренном для этого, месте

Прозрачная дверца электробокса

Бокс небольшой по длине высоте и ширине

Пластик в качестве материала для изготовления корпуса

Врезной способ крепления на стену

Дин-рейки и крепежные элементы

Замок с ключом или защелка

Герметично закрывающийся электробокс

Заземляющая шина в комплекте

Рекомендуем работать с компаниями, реализующими только сертифицированное оборудование. Ответственные продавцы обычно предлагают не «голые» боксы, а ящики с комплектом крепежей. Лучше, если рамка под дин-рейки будет съемной, чтобы удобнее производить сборку.

Если в комплекте не хватает рамки с дин-рейками, органайзеров для проводов, заземляющей шины, набора креплений на стену – все элементы можно приобрести отдельно. Лучше совмещать оборудование одного производителя

Надеяться на хорошее качество дешевых изделий не стоит. Электрический бокс обычно служит годами, поэтому лучше приобрести пусть дорогую, но надежную модель одной из марок: ABB, Legrand, Schneider, Makel, Electric, Hager.

Из российских производителей популярны RUCELF, IEK, Эра, Мастер.

Особенности составления схемы

Сборка электрощита – ответственный момент, поэтому важно учесть все нюансы. Кроме правильно подобранного оборудования обязательно следует иметь в виду такие факторы, как:

• тип расключения;
• суммарную мощность электроприборов;
• максимальную мощность;
• тип электроприборов.

От перечисленных пунктов зависит выбор оборудования, следовательно, и бокса.

Под типом расключения подразумевается разводка проводников «шлейфом», «звездой», с помощью распределительных коробок или комбинацией различных типов. От выбора зависит количество подходящих к ящику проводов – 3, 10 или более 20-ти.

Пример разводки по типу «звезда». Провода объединены в несколько групп, обслуживающих отдельные зоны. Например, к зоне «Кухня» относятся два розеточных контура и один осветительный

Определить суммарную мощность необходимо, чтобы правильно подобрать номинальные параметры автоматических устройств защиты, а также сечение кабеля – эти значения взаимозависимы.

Предположим, сечение кабеля 2,5 мм. Это значит, что он предназначен для тока 25 А, а номинал автомата, устанавливаемого на линию – 16 А.

Для самых мощных приборов, таких как кондиционер, духовка, стиральная машина, предназначены отдельные электролинии и отдельные автоматы.

Инструкция по установке бокса для квартиры

Последовательность работ по монтажу электропроводки может быть различной. Если выбран скрытый способ разводки, то первый шаг – строительные работы по вырезке штроб под провода. На этом же этапе можно подготовить нишу в стене под установку электрощита.

Если выбран навесной бокс, то этот пункт следует пропустить.

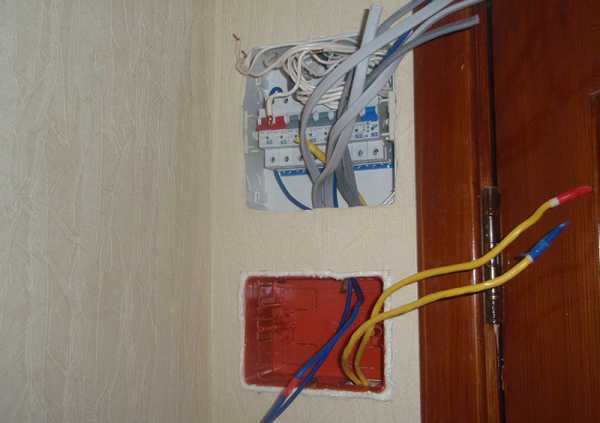

Этап #1 — подготовка ниши и монтаж ящика

Встроенный бокс подходит для стен из материала, легко поддающегося обработке. Например, в гипсокартонной перегородке достаточно просто вырезать нишу точно по размерам ящика.

Но железобетонная стена требует немало усилий, чтобы выдолбить даже небольшую по площади выемку, поэтому рациональнее взять навесную модель и подвесить ее на дюбеля.

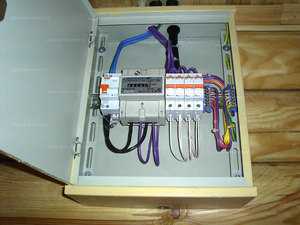

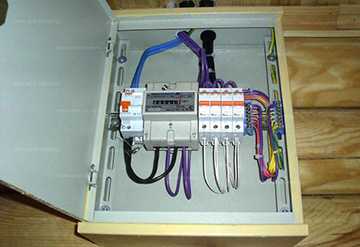

Наружные (навесные) модели целесообразно монтировать, если квартира расположена в деревянном доме. Для установки встроенного бокса придется оборудовать герметичную нишу, препятствующую контакту электроприборов с древесиной

Вырезка ниши производится в следующем порядке:

• Разметка. Расстояние от пола – 1,4-1,7 м, для точности реза обводим контур ящика.
• Перфоратором, циркулярной пилой или электролобзиком (в зависимости от материала) вырезаем контур ниши.
• Достаем вырезанные куски гипсокартона. Если стена кирпичная или бетонная – выдалбливаем середину перфоратором, дрелью.
• Зачищаем края, убираем мусор.
• Монтируем ящик согласно инструкции так, чтобы снаружи выступала только передняя панель с дверкой. Если в комплекте есть специальные крепежи, используем их.

Вариантов крепления несколько, чаще всего ящик фиксируется в углублении за заднюю стенку. Если по краям остались небольшие зазоры, их замазываем штукатуркой или алебастром. Когда зазоров нет, производим дополнительное укрепление клеем.

Важно помнить, что нарушение конструкции стен квартиры может быть чревато проблемами. Так, если бетонная стена является несущей, то разрезать арматуру без согласованного проекта запрещено!

В таких ситуациях проще установить навесную модель – зафиксировать корпус на предназначенных для этого креплениях. Саморезы или дюбеля обычно идут в комплекте с боксом.

Вместе с установкой электрощита обустраивают ввод проводов: для внутренних боксов выдалбливают штробы, которые затем прячут под слой штукатурки, для внешних – зашивают провода в пластиковые короба

Сборку обычно производят после окончания строительных работ, когда все отверстия и штробы заделаны, а корпус установлен на место.

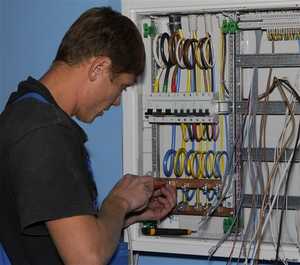

Этап #2 — сборка и наполнение бокса

Предлагаем пошаговую инструкцию по сборке электрощита для стандартной 2-комнатной квартиры.

Для примера, начальный комплект для сборки включает:

• 2 защитных автомата 40 А – на входе и после счетчика;
• прибор учета электроэнергии «Меркурий 50 А»;
• реле напряжения Zubr D340t;
• 3 УЗО на 40 А;
• 7 автоматов 16 А — на розеточные группы, отдельные – для духовки и для ванной, где расположены водонагреватель и стиральная машина;
• 2 автомата 10 А для осветительных контуров.

Если какие-то из перечисленных приборов отсутствуют или, напротив, их количество больше, то число автоматов можно уменьшить или увеличить.

Для перечисленных устройств подходит бокс для установки электросчетчика и автоматов с 3-мя DIN-рейками.

Каждая рейка рассчитана на 12 мест, в общей сложности помещается 36 модулей. Электросчетчик обычно занимает место на 6-8 стандартных модулей

Сначала заполняем верхнюю DIN-рейку:

• Установка входного автомата в левом верхнем углу, то есть на первой позиции. Целесообразно применить двухполюсное устройство на 40 А. К одному полюсу, согласно маркировке, подключаем фазу, к другому – ноль.
• Монтаж электросчетчика. Его фиксируем справа от входного автомата. Выбор прибора учета лучше доверить специалисту из управляющей компании, который информирован о максимальном энергопотреблении.
• Установка второго автомата на 40 А. Он дублирует функции входного устройства и служит для дополнительной страховки.

Следующие приборы закрепляем на второй DIN-рейке — сначала реле напряжения, а затем УЗО.

Реле напряжения выполняет три функции: следит за скачками напряжения, фиксирует критические значения и отключает линию при перегрузке. Его наличие необязательно, но для защиты дорогой электроники лучше поставить

Установка УЗО предполагает монтаж трех приборов номиналом по 40 А и порогом отключения 30 мА, которые обслуживают три отдельные зоны. Однако для ванной комнаты рекомендуют использовать УЗО с порогом отключения 10 мА.

Переходим к третьей DIN-рейке:

• Монтаж однополюсных автоматов. Розеточные линии для кухни обычно перегружены, поэтому советуем разделить их на 2 группы и установить для каждой группы отдельное устройство защиты.
• Соединение приборов в электрощите между собой.

На свободном месте устанавливаем две шины: одна для соединения нулевых проводников, другая – заземляющих. Место вокруг шин должно быть свободным для распределения подключаемых проводов.

Производить соединение приборов рекомендуем одножильными проводами. Процесс монтажа происходит быстрее, так как они не требуют обжима и установки наконечников и крепко фиксируются в гнездах

Важно побеспокоиться о собственной безопасности — перед началом работ обязательно снимите напряжение в сети, то есть отключите подачу тока в квартиру!

Контуры освещения могут не иметь заземляющих проводников, если в осветительном процессе не участвуют люминесцентные лампы, оснащенные заземляющими контактами.

Далее выполняем последние работы по подключению:

• Подключение входного кабеля и всех рабочих линий, отходящих к зонам питания в квартире. Тестирование защитного оборудования, индикация проводников.
• Маркировка автоматов. Обозначение, к какой группе относится каждое устройство, в дальнейшем облегчит обслуживание сети и позволит быстро отключать контуры в аварийной ситуации.

На этом установку квартирного бокса можно считать законченной.

Полезные советы по подключению приборов

Сборкой электробокса должен заниматься квалифицированный монтажник, но иногда просто нет возможности или времени для вызова специалиста.

В связи с этим каждый, кто самостоятельно занимается установкой защитных приборов, обязан знать следующие правила:

1. Электрический ящик должен быть «с запасом» — немного больше по размеру, чем требуется сейчас. Возможно, в дальнейшем увеличится количество устройств, и лишние модули окажутся полезными.
2. Рекомендуется разделять подключение УЗО по зонам обслуживания: ванная + туалет, кухня, спальни. Не нужно объединять в одном УЗО группы из санузла и гостиной, детской и кухни.
3. УЗО не защищает от короткого замыкания, его ставят после автомата, при этом номинал УЗО должен быть на шаг выше или хотя бы равен. Например, если автомат на 16 А, то лучше поставить УЗО на 25 А.
4. Правильный порядок подключения: входной автомат – электросчетчик – УЗО. Ставить УЗО на входе вместо автомата считается ошибкой, заменить автоматическое устройство защиты может только дифавтомат.

Обычно группы автоматов подключаются к одному УЗО по двум причинам: или из-за экономии модулей, или из-за высокой стоимости оборудования. В идеале после каждого автомата следует устанавливать УЗО.

При выборе УЗО лучше остановиться на электромеханических приборах, чем на электронных. Они считаются более надежными и не требуют для работы электропитания

Специалисты рекомендуют не устанавливать УЗО или дифавтоматы на розеточные линии, к которым в дальнейшем планируется подключать ПК.

Если неправильно рассчитать порог срабатывания, то приборы будут ошибочно реагировать на компьютер и отключать линию.

Выводы и полезное видео по теме

Вариант сборки электрощита:

Важность проектирования и предварительных расчетов:

Электробокс для «однушки» — советы профессионала:

Как происходит перенос оборудования с общей площадки в квартиру:

Производить сборку и подключение электрощита со счетчиком самостоятельно не получится – выбирать и устанавливать прибор учета электроэнергии должен квалифицированный специалист, представитель управляющей компании.

Существует допуск установки некоторых моделей и владельцем квартиры, однако для проверки правильности подключения, пломбировки и запуска счетчика все же придется приглашать электромонтажника из УК или ЖЭКа.

sovet-ingenera.com

требования к металлическому корпусу для уличной установки прибора учёта

При выполнении работ по монтажу электропроводки первым делом нужно определить, где будут установлены прибор учёта и автоматика для отключения подачи напряжения. Именно из этого места начинается разводка проводов по квартире, и сюда приходит вводный кабель. Всё оборудование нужно каким-то образом разместить. В прошлые годы для этого изготавливались панели из текстолита. Выглядели они не слишком эстетично. Сейчас для этих целей можно купить ящик для счётчика.

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия. Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:

• Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
• Металлические корпуса заземляются.
• Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

• Открытой установки.
• Потайные.
• Для монтажа на полу.
• Для встроенного расположения.
• Накладными.
• Целиковыми или разборными.

Основные характеристики и габариты привязываются к количеству размещаемой аппаратуры внутри бокса. А также можно найти варианты, подходящие исключительно к однофазным счётчикам, или специализированные ящики электрические для наружной установки прибора учёта на 380 вольт. Основными материалами для производства таких изделий являются ударопрочная пластмасса и металл.

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания. Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

1. Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри.
2. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет.
3. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным.
4. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается.
5. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током.
6. Кроме двери, заземляется весь корпус. Лучше всего, если предусмотрено несколько болтов для этих целей.
7. Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца. Разрывов на нём быть не должно во избежание нарушения герметичности.
8. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

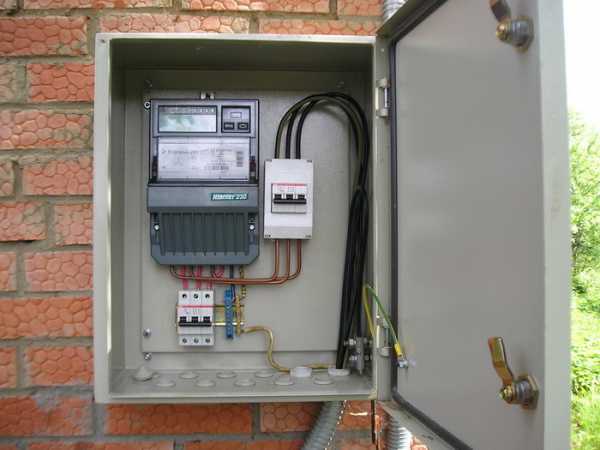

Уличные боксы и их разновидности

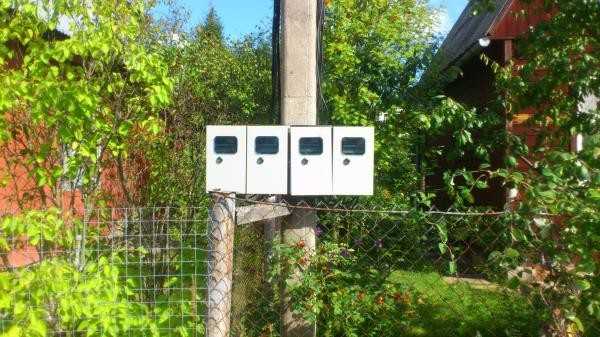

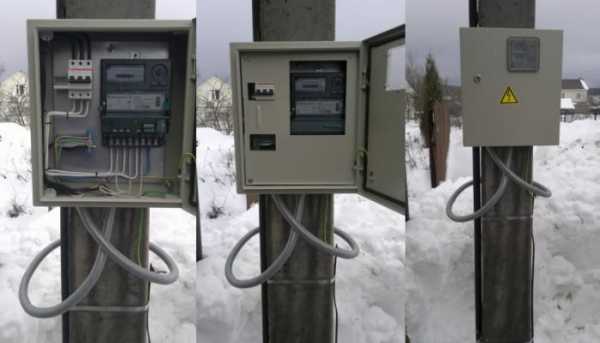

Как правило, в частных домах и дачных строениях приборы учёта монтируются на столбах. Хозяева таких построек часто имеют множество оборудования, подключаемого к сети 0,4 киловольта. Поэтому целесообразно для таких подключений установить щит учёта электроэнергии уличный для трехфазного счётчика. Это обеспечит оптимальный уровень защиты самого хозяина и не вызовет вопросов у проверяющих. Обычно уличное электрооборудование имеет подобные виды и маркировки:

• ШКН — шкаф контроля за напряжением.
• ЩУРН (ЩУРВ) — учётно-распределительный навесной (встраиваемый). Или просто щит учёта — ЩУ.
• ВРУ — вводное распределительное устройство.
• ГРЩ — главный распределительный щит.
• АВР — автоматический ввод резерва.

Все шкафы для счётчика электроэнергии уличного исполнения имеют влагозащищённое антивандальное назначение.

Этапы монтажа

При достаточном уровне знаний и умений установку и подключение оборудования может выполнить электрик, но допускается и самостоятельная сборка. Важно перед этим проверить отсутствие напряжения на проводах. Весь процесс монтажа разбивается на стадии:

• Установить на свои места DIN-рейки и пластины.
• Смонтировать на них прибор учёта, УЗО, автоматические выключатели с таким расчётом, чтобы они не мешали установке самого корпуса на заранее отведённое место.
• Зачистить провода и подсоединить согласно схеме. Внутри короба они должны располагаться ровно, без перехлёстов. Крепление к клеммам необходимо плотно протянуть.
• Проконтролировать подключение ноля и земли.
• После проверки правильности всех подсоединений закрепить щит на дюбели или шпильки.

Преимущества покупки готового комплекта

Произведённые известными производителями щиты уже укомплектованы минимально необходимыми деталями. Если купить отдельно корпус, всё наполнение придётся покупать самостоятельно под габариты приобретённого изделия. За приобретение полного установочного набора говорят такие факты:

• В таком боксе все монтажные элементы подобраны в размер с корпусом и снабжены необходимым крепежом.
• Произведено секционирование пространства под различное оборудование.
• Предусмотрено место для пломбирования и препятствия для нарушения пломб.

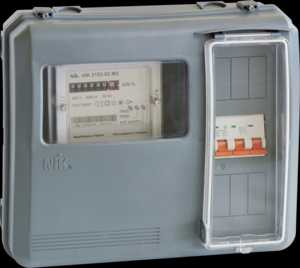

• Смотровое окошко располагается непосредственно перед экраном прибора учёта. Открывать дверцу для фиксации показаний нет необходимости.

Внешний вид такого устройства выглядит предпочтительнее собранного своими руками.

Выбор места установки

Устройство для монтажа электросчётчиков и автоматов нельзя располагать в первом же понравившемся месте. Типовая застройка предусматривает предназначенное место для установки. В частных домах или в многоэтажных при переносе прибора учёта нужно придерживаться правил установки. Расстояние до уровня пола от нижней точки щита не должно быть менее одного метра. Верхний срез ограничен высотой 1,8 м. Для помещений с проживанием инвалидов или пенсионеров эти параметры допустимо снизить до 0,5 метра и 1,3 метра соответственно.

Кроме того, недопустима установка учётно-распределительных шкафов в таких помещениях:

• Относящихся к нулевой, первой или второй категориям по электробезопасности.
• На шкафах, пеналах и других деталях интерьера.
• Над элементами отопления.
• Над кухонными плитами.
• Возле санитарно-технических устройств.
• Вне домовой территории.
• В ванных комнатах и санузлах.
• На лестнице, балконе или лоджии.
• В вентиляционных каналах.

Производители шкафов учёта

К выбору подобного оборудования нужно подходить ответственно, так как от него в немалой степени зависит собственная безопасность. Поэтому изделие должно соответствовать таким требованиям:

• Экологическая безвредность.
• Максимальная защита от получения электротравм.
• Размещаемое оборудование должно подходить по размерам во избежание замыкания.
• Ограничение доступа посторонним.

Все современные известные производители выпускают продукцию, отвечающую этим требованиям. Она проходит необходимое тестирование в контролирующих организациях и имеет сертификаты соответствия и безопасности. Продукцию этих фирм можно приобретать без сомнений:

1. ABB;
2. Viko;
3. Schneider Electric;
4. Legrand;
5. TDM;
6. ИЭК.

Покупая продукцию даже таких фирм, необходимо заранее узнать все нюансы конкретной модели: комплектацию, размеры, степень защиты. В этом случае гарантировано приобретение продукции соответствующего качества и исполнения.

chebo.pro

конструкция и виды электросчётчика, сборка наружного и внутреннего щитка

Бокс для электрических автоматов используется в бытовых и промышленных целях, ведь в нём размещается электросчётчик, автоматические выключатели и другие устройства. Распределительный щит бережёт людей от поражения током и позволяет защитить установленные приборы от разнообразных повреждений как в помещениях, так и на улице.

Общие сведения и конструкция электрощита

Любой ящик для электрических автоматов имеет свою необходимую защиту, которая предотвращает от физических воздействий с токоведущими элементами и не допускает попадания на них посторонних предметов, способных вызвать короткое замыкание. А также электрический щиток имеет довольно простую конструкцию, внешне он напоминает коробку в которую устанавливаются:

• прибор учёта электроэнергии;
• внутренняя защита от перегрузки и короткого замыкания;
• ручной выключатель для любой из линий.

Конструкция изготавливается из металла или пластика. Каждое изделие имеет свои особенности, так пластиковый щиток имеет повышенную устойчивость к внешним воздействиям и не проводит электричество. Металлический шкаф имеет множество модификаций, что позволяет подобрать необходимую конструкцию.

В зависимости от того, какой тип проводки установлен, щитки для электросчётчиков и автоматов подразделяют на два вида:

1. Наружный. Используется для открытой проводки.
2. Внутренний ящик для электросчётчика. Необходим для скрытой проводки.

Размер щита зависит от количества модулей, которые будут туда устанавливаться. Кроме стандартной комплектации в распределительный шкаф, входит:

1. Электросчётчик. Необходим для учёта потребления электроэнергии.
2. Автоматический выключатель. Защищает электропроводку.
3. Устройство защитного отключения.
4. Электропровода.

После покупки и проверки всех комплектующих можно устанавливать электрический щит. Во время установки следует помнить, что если сеть однофазная— ставится двухполюсный автомат, а для трёхфазной — трёхполюсный.

Выбор места установки

Электрический ящик для наружной установки монтируется под основание из негорючего материала. Нижний край шкафа коробки должен быть на высоте не менее 100 см от уровня пола, а верхняя часть не превышать 180 см. Снижение уровня допускается, если в жилом помещении проживают инвалиды или люди пожилого возраста.

Места, запрещённые для установки электрического щита:

• возле отопительных систем;
• в душевых;
• за территорией жилого помещения за исключением щитов учёта;
• в помещении санузла;
• в вентиляционной шахте;
• лестничный пролёт;
• лоджии и балконы.

Как правило, уличный ящик для электросчётчика устанавливается рядом со входом в помещение. В квартире монтируется конструкция возле входной двери. В панельных домах для установки изделия предусмотрены тамбурные помещения.

Правила сборки

К распределительной коробке необходимо подключить определённое количество электрического кабеля. Для экономии времени их лучше подписать. Каждый провод нужно освободить от изоляции и пометить жилу фазы. Затем при помощи саморезов закрепить дин-рейку и сверху установить автомат защиты. Когда все изделия будут внутри щитка, необходимо выполнить поэтапно следующие действия:

1. К дин-рейке нужно подключить нулевые жилы, заранее подогнав их по длине. Исключение составляют изделия с установкой через УЗО.
2. Установить автомат. К верхним клеммам подводится ввод, а к нижним — выход.
3. Подключить дифференциальный автомат.

Необходимо знать, что прежде чем подключить прибор, нужно взять разрешение на самостоятельное подключение у контролёров энергетической компании. Если же разрешение не удалось получить, то подключение они выполняют самостоятельно. Следует помнить, что установив счётчик, к нему нужно монтировать защитное отключающее устройство. Ведь оно защищает электрическую коробку от короткого замыкания и ограничивает разрешённую мощность.

Важные рекомендации

Для сборки необходимо использовать многожильный кабель ПуВ, но допускается и применение его аналога — ПуГВ, если скрученные провода на конце покрыты специальными наконечниками. Изоляция кабеля этих марок произведена из негорючего материала, и способна сохранить свои свойства при температуре от минус 40 до 75 градусов. Срок эксплуатации изделий достигает 20 лет.

Чтобы провести фазу на вход автомата, нужно использовать «гребёнку» в качестве распределительной шины.

Советы по сборке электросчётчика:

1. Если бокс металлический, его необходимо заземлять.
2. Провод или кабель нельзя проводить под креплением АВ.
3. Длина запаса кабеля должна быть больше высоты электрического щитка в два раза, но не превышать 400 мм.
4. Во время затягивания зажимов прилагаемая сила должна быть в диапазоне 2.5 — 3.5 Нм.

Кроме того, все провода нужно маркировать, это требование распространяется и на установленные изделия. А на дверце должна располагаться таблица с указанием назначения каждого элемента.

220v.guru

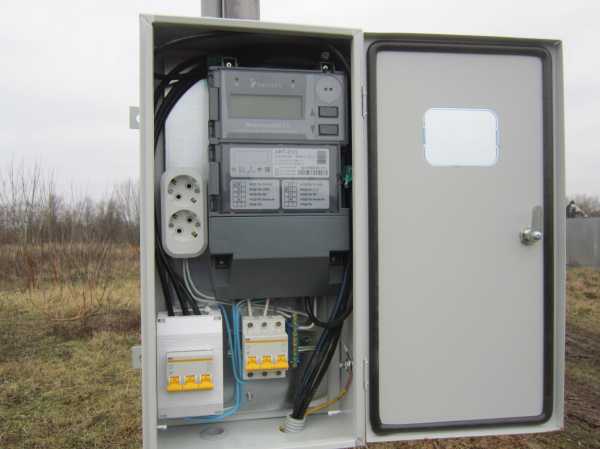

Ящик для счетчика электроэнергии уличный: виды и типы

Организации, которые предоставляют потребителям электроэнергию, устанавливают некоторые правила относительно счетчиков и их расположения.

Таким образом, все, кто пользуется электричеством, обязан предоставить свободный доступ к счетчику для представителя такой организации.

Именно поэтому, множество людей переносят счетчики электроэнергии из квартир в подъезды, из домов за пределы дома.

В некоторых случаях, для того, чтобы обеспечить сохранность счетчика может понадобиться ящик для него. Выбирать такой ящик необходимо тщательно, так как от него будет зависеть длительность и качество работы самого счетчика.

Какими бывают ящики для счетчиков

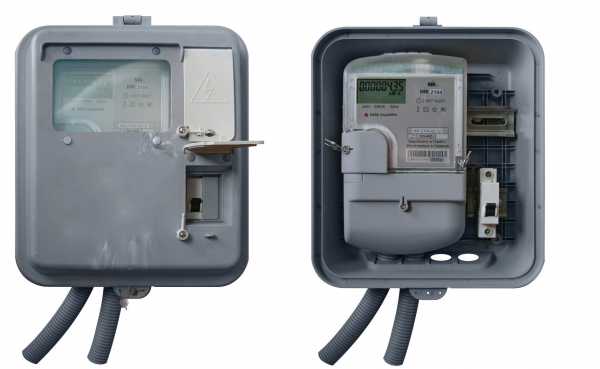

Уличные ящики для счетчиков электроэнергии на сегодняшний день изготавливаются в двух вариациях. Чаще всего, разновидность такого ящика зависит от материала, из которого он изготовлен. Основными материалами для изготовления уличной коробки для счетчика является металл или пластик.

Стоит отметить, что множество изготовителей предлагают различные варианты ящиков для защиты счетчиков, но функции этих приспособлений практически одинаковые.При выборе подобной конструкции стоит обращать внимание на её название, так как множество изготовителей по-разному называют такие установки.

Так, например, ящик для защиты счетчика может называться: шкафом или щитом для учета электроэнергии, коробкой или боксом. При этом, назначение у этих приборов одинаковое. Отличаются они размерами и вместительностью. Так, например, каждый из этих вариантов щитков может служить для определенного варианта счетчика.

Основные характеристики, которым должен соответствовать ящик для счетчика электроэнергии:

1. В первую очередь, ящик, должен быть прочным и практичным, так как он будет постоянно находиться на улице. Постоянное влияние погодных условий может влиять на целостность конструкции. Таким образом, выбор материала из которого изготовлен ящик, является основной задачей покупателя.
2. Во-вторых, такой ящик для счетчика должен быть удобным при монтаже и эксплуатации. Этот фактор также стоит учитывать, выбирая оптимальный вариант ящика для счетчика электроэнергии.

Обратите внимание! Самостоятельно устанавливать счетчик и ящик для него можно только в том случае, если вы имеете опыт выполнения подобных работ.

Стоит помнить, что представители компании, которая снабжает вас электричеством, будет проверять качество и правильность проведенной работы. В случае если ящик будет монтирован неправильно, сотрудник организации имеет право наложить штраф, а также не принять такую установку.

Именно поэтому, все монтажные работы стоит доверить специалисту, который может быстро и качественно выполнить подобный вид работы. При вызове специалиста, вы должны осведомиться имеет ли он разрешение на проведение данного вида работ. Написать заявление на вызов сотрудника энергонадзора вы можете в отделении этого учреждения. Для тех, кто хочет самостоятельно установить ящик для счетчика необходимо получить разрешение на проведение электромонтажных работ.

 Типы ящиков для счетчиков

Модельный ряд ящиков для счетчиков достаточно широкий, он напрямую зависит от конструкции установки. Таким образом, ящики для счетчиков существуют в таких вариациях:

1. Напольный.
2. Навесной.
3. Цельный.
4. Разборный.
5. Открытый.
6. Скрытый.
7. Встраиваемый.
8. Настенный.

При этом стоит учитывать размеры того или иного короба. Стоит отметить, что габариты должны быть рассчитаны в зависимости от начинки, которая будет в него установлена. Так, например, если вы планируете установить еще что-то кроме самого счетчика (в этом есть необходимость), то вы должны перед покупкой предусмотреть этот фактор.

Заметка! На современном рынке можно найти и приобрести небольшие по размерам ящики, которые смогут защитить конструкцию от влаги и вандалов.

Тип счетчика также влияет на размеры щитка. Если у вас трехфазный счетчик — габариты будут одни, а если однофазный — совсем другие. Некоторые конструкции также снабжены дополнительным смотровым окошком для удобства сотрудников энергонадзора в списании показателей. Необходимо указать, что существует определенный список маркировок, который определяет тип и назначение щитка.

Так, например, обозначение на конструкции ЩВР — означает, что этот ящик встраивается в глубь стены, ЩРН — сообщает, что это распределительно-навесная коробка. Зная эти обозначения, вы легко сможете подобрать оптимальный вариант ящика.

Особенности выбора ящика

Перед тем, как приступать к выбору ящика, необходимо определить трехфазный у вас счетчик или однофазный. Для трехфазной конструкции вам понадобится ящик больших размеров, в то время как для однофазного отлично подойдет маленькая конструкция. Выбирая металлический или пластиковый короб, обращайте внимание на производителя и дату изготовления. Какой лучше: металлический или пластиковый — разницы особо нету, так как практически все производители гарантируют качество и надежность готовых конструкций.

Кроме габаритов и материала, из которого выполнена конструкция, стоит обратить внимание также на:

• наличие отверстий для ввода питающих проводов;

Это отверстие обязательно должно быть уплотнено для большей безопасности специальной резинкой или же пластиковой муфтой.

• наличие окошка для снятия показателей;

Такое окошко позволит уменьшить частоту контакта внутренней части коробки с воздухом и другими погодными условиями. Благодаря такому окошку не нужно каждый раз открывать щиток, что исключит попадание влаги внутрь. Кроме того, это окошко позволит сотруднику организации самостоятельно, без присутствия хозяев дома снимать показатели счетчика.

• наличие специальных ушек для пломбирования конструкции.

Множество производителей предлагают покупателям стандартный набор для монтажа такой конструкции. В зависимости от стоимости, конструкции и производителя, такой набор может включать различные детали, которые могут пригодиться в процессе установки или эксплуатации.

Стоит помнить, что самостоятельно выбрать корпус для установки счетчика на улице будет достаточно сложно. Более подробно ознакомиться с той или иной моделью вы можете на официальных страницах производителей или поставщиков, что во многом упростит выбор.

Можно ли изготовить ящик своими руками

Для экономии средств множество людей пытаются самостоятельно изготовить металлический шкаф для своего счетчика. Стоит помнить, что самостоятельно можно только незначительно видоизменить конструкцию, например, проделать дополнительные отверстия или же прикрепить дополнительные ручки для пломб.

При этом нужно помнить, что все работы должны быть выполнены в соответствии правилам техники безопасности и не нарушать правила инстанции, которая будет проверять установку щитка. Если вы приобрели ящик, который по габаритам отлично подходит для вашего счетчика, но в нем не хватает некоторых деталей, например, окошка или какого-либо отверстия, вы можете обратиться к специалисту. С помощью специалиста вы с легкостью сможете избавиться от всех недочетов и изъянов приобретенной конструкции.

Обратите внимание! Выбирая металлический ящик, тщательно осмотрите его на предмет дефектов.

При наличии какого-либо изъяна, его трудно будет скрыть при монтаже, а также это может повлиять непосредственно на процесс установки. Именно поэтому, правильно выбранный и установленный ящик прослужит вам долго, и не будет требовать дополнительных усилий при обслуживании. Если вы планируете монтировать конструкцию на деревянный столб — предварительно позаботьтесь о его покупке и установке.

oschetchikah.ru

Уличный ящик для счетчика электроэнергии: разновидности и выбор

Всем давно известно, что существуют требования энергоснабжающих организаций, которые определяются одним правилом – свободный доступ к счетчикам учета электроэнергии представителей этих организаций. Поэтому сегодня повсеместно счетчики выносятся из квартир в подъезды, из частных домов на улицу за территорию участка. И если в первом случае монтаж дополнительных устройств не предполагается, то во втором без них не обойтись. Итак, такие приборы обычно монтируются на столб и называются они – уличный ящик для счетчика электроэнергии.

Основное назначение этого ящика – защита внутреннего оборудования от погодных условий, от злоумышленников и обеспечение безопасности, как всей электрической части, так и окружающих людей.

Разновидности уличных ящиков

В настоящее время рынок предлагает две разновидности, в основе их классификации лежит материал, из которого ящики изготавливаются. Это металл и пластик. Но необходимо отметить, что модификаций данного устройства огромное количество, хотя предназначены все они для одних и тех же целей (о них уже было упомянуто).

Но среди производителей не существует определенных точных терминов. То есть, ящики для счетчиком могут называться по-разному. К примеру, шкаф или щит учета электроэнергии, бокс или учетно-распределительный щит. Все эти модели выпускаются под разными названиями, но это одно и то же с разными габаритными размерами и предназначенные под разную начинку. Но во всех них предусмотрена возможность установки счетчика учета электроэнергии.

Какие еще требования предъявляются к этим установкам?

• Во-первых, уличный ящик должен быть практичным. Находясь на улице, он подвергается негативному воздействию погодных условий и солнечным лучам. И такие нагрузки щит должен хорошо выдерживать, то есть, обладать долгосрочным сроком эксплуатации.
• Во-вторых, он должен быть удобным при монтаже и в обслуживании. Поэтому практически во всех моделях предусмотрена установка счетчика и дополнительной аппаратуры на DIN-рейку.

Поэтому многие владельцы загородных домов считают своим долгом самостоятельно провести монтаж уличного шкафа, забывая о том, что представители энергоснабжающей организации могут такую установку и не принять, наложив еще вдобавок и штраф. Поэтому рекомендуется монтажные работы переложить на плечи специалистов, имеющих допуск на проведение данного вида работ. Вам просто необходимо оставить заявление, мастера сами придут и все установят, а контролер составит акт о приемке счетчика к обслуживанию.

Не будем лукавить, можно добиться и самостоятельного монтажа. Только для этого надо будет получить разрешение на проведения электромонтажных работ. А вот дадут ли такое разрешение – это вопрос.

Разнообразие модельного ряда

Какие существуют модели? Все зависит от конструкции ящика. Вот только некоторые позиции:

• Разборные или цельные.
• Скрытые или открытые.
• Напольные или навесные.
• Встраиваемые или настенные.

Сюда же можно добавить большое разнообразие размерных показателей. Кстати, габариты будут зависеть от того, что предполагается размещать в уличный щит, какова будет его начинка кроме счетчика учета электроэнергии. К тому же многое будет зависеть от того, какой прибор учета будет в него устанавливаться: одно- или трехфазный. Многие конструкции снабжены смотровыми окошками для удобства списывания набежавших киловатт.

Вот несколько маркировок, которые определяют модели:

• ЩРН – распределительно навесной.
• ЩРВ – встраиваемый.
• ЩУРН – учетно-распределительный навесного типа.
• ЩУРВ – встраиваемого типа.
• ЩУ – стандартные щиты учета.
• ШКН – шкаф для контроля напряжения.
• ВРУ – вводно-распределительный.
• ГРШ – главный распределительный.

Также можно сегодня приобрести небольших размеров боксы влагозащищенные или антивандальные.

Как правильно выбрать ящик

На что необходимо обратить внимание, выбирая шкаф для счетчика? В первую очередь определяется тип самого счетчика: однофазный или трехфазный. Отсюда и выбираются габариты шкафа. Установка трехфазного счетчика требует ящика больших размеров. А вот будет он металлическим или пластиковым – не столь важно, потому что производители гарантируют высокую защиту своих изделий от погодных условий эксплуатации.

Другие критерии выбора:

• Необходимо обратить внимание, есть ли отверстие для ввода питающих проводов. Оно должно быть снабжено или резиновым уплотнителем, или пластиковой муфтой.
• Оптимальный вариант, если шкаф имеет окошко для снятия показаний. То есть, нет необходимости открывать его для этих целей.
• Хорошо, если в его конструкции есть ушки для пломбирования.

Многие производители предлагают стандартную комплектацию данного вида устройств, куда входит наклеенная этикетка на дверцу или боковину бокса, инструкция по монтажу и обслуживанию, табличка с сертификатом качества, колпачки, закрывающие крепежные элементы, ключ и другие мелочи.

Конечно, если вы не специалист, то самостоятельно выбрать уличный ящик для счетчика учета электроэнергии будет затруднительно. Хотя разобраться в этом вопросе несложно, потому что в интернете много информации на сайтах производителей и дистрибьюторов

onlineelektrik.ru

О щитках для электросчетчиков и автоматов: щит электрический

Электросчётчики и автоматические выключатели являются необходимыми атрибутами электросети. Данные приборы монтируются в специальные распределительные щитки, которые уже установлены в подъездах домов. В частных домах такое не предусмотрено, однако, современный рынок позволяет подобрать любой щиток для электросчетчика и автоматов подходящего размера и дизайна. Внешний вид такого бокса сейчас немаловажен, так как устанавливают его все чаще внутри дома. В данной статье ознакомимся с особенностью подобных коробов, каких видов они бывают, и на что обратить внимание при покупке.

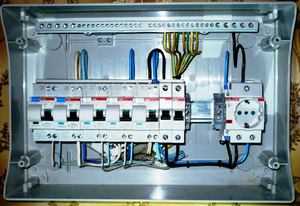

Вид изнутри

Что собой представляет

Стандартная комплектация электрощитка следующая:

• Электрический счетчик;
• Дифференциальные автоматы;
• Вводный автомат;
• Автоматические выключатели;
• 2 шины.

Теперь ознакомимся со встроенными элементами, и для чего они используются:

• DIN-рейка. Является специальным устройством, изготавливаемым из металлических пластин. Бывает, что рейка слишком длинная, в этом случае ее обрезают при помощи ножовки по металлу;
• Электросчетчик. Необходим, чтобы учитывать потребление электроэнергии;
• Автоматические выключатели. Данное оборудование защищает электропроводку. Прежде чем их устанавливать, необходимо знать, какова мощность приборов, которые будут подключаться в сеть;
• Распределительная шина. С ее помощью подключаются нулевые провода. Бывают закрытыми и открытыми;
• УЗО. Устройство защитного отключения, обеспечивающее безопасность от поражения током;
• Электрическая проводка.

В каком месте устанавливается щиток

Прежде чем монтировать короб в квартире, в первую очередь, необходимо составить подробный план, учесть, как будут обставляться комнаты, где будут стоять светильники и выключатели к ним, различная бытовая техника и прочее. Вместе с электрическими проводами прокладываются и другие инженерные коммуникации, отопительные трубы, трубопроводы, сигнализация, интернет и так далее. Разрабатывать проект следует таким образом, чтобы оптимизировать маршруты описываемых систем.

Важная информация! Электрическим щитком называется место, где кабель от энергоснабжающей компании подсоединяется к счётчику, чтобы в дальнейшем распределять электричество по потребителям.

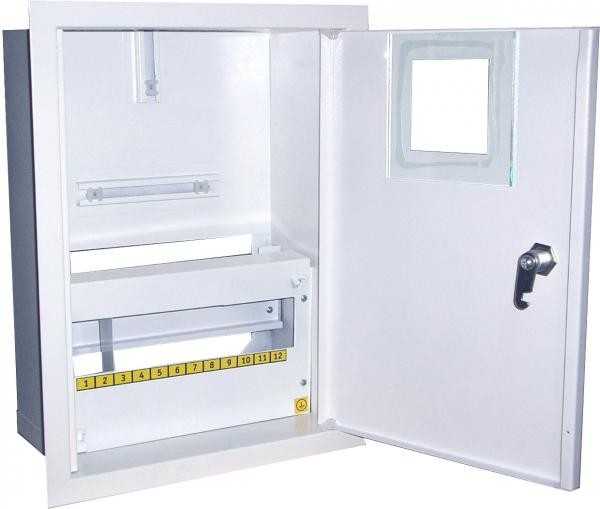

«Встроенный» в стену прибор

Занимаясь проектом, следует определить наиболее подходящее место, где будет установлен электрический щиток. В прошлом веке его монтировали прямо на лестничных площадках, сейчас же популяризируется способ установки прямиком в квартире. Это не только удобно, но и гарантирует, что к боксу не будут иметь доступ посторонние лица.

Как показывает практика, наиболее подходящее место – коридор, поблизости со входной дверью и на уровне лица, чтобы удобнее отслеживать показания счётчика. Монтируя короб, таким образом, не требуется большая длина питающего кабеля.

Тем, кто живет в загородном доме, потребуется учесть больше тонкостей: как безопасно организовать вводное устройство в здание, как сконструировано ответвление от воздушной линии электропередач. Кроме того, потребуется обратиться в энергоснабжающую организацию для выяснения подробностей касаемо их устройства.

Особенности выбора щитка

При выборе бокса необходимо понимать, что они делятся по следующим параметрам:

• Из какого материала изготовлены;
• В какой сфере используются;
• Метод монтажа;
• Количество оборудования, размещаемого внутри.

Обратите внимание! Выбирая щиток, следует обратить внимание на такой параметр, как класс защиты IP. Для устанавливаемых в помещениях класс должен быть 30 или 40, для уличных – 65 или 67.

Степень защиты IP – это насколько качественно изолированы приборы от пыли и влаги. Чем больше цифры, тем выше защита. К примеру:

• IP20 – устанавливаются в квартирах. 0 – защиты от влаги нет. 2 – обеспечивает защиту от крупных частиц пыли;
• IP21-23 – устанавливаются в неотапливаемых закрытых помещениях или под навесами;
• IP44 – устанавливаются на улице, под козырьками или с дополнительной защитой;
• Наиболее защищенными щитками считаются те, класс защиты которых IP54 и IP66 – они устанавливаются на открытом воздухе и не боятся воздействия дождя или ветра.

Обратите внимание! Удобно, если шкафы, устанавливаемые в подъездах или на улице, имеют смотровое окошко, позволяющее снимать показания. Работая с такими щитками, не приходится каждый раз открывать дверцу.

Изготавливается современный щиток для электрического счетчика из разнообразных материалов, таких как:

• Пластик. Такие короба устанавливаются внутри квартир и офисных помещений. Сами изделия могут отличаться внутренней конфигурацией, расцветкой и внешним оформлением. На дверцу может быть предусмотрен замок. Выбирая щиток из пластика, необходимо быть внимательным с данными изготовителя. Не следует выбирать изделия от малоизвестных поставщиков по низкой стоимости – такие боксы изготавливаются из низкокачественного пластика, со временем желтеющего под солнечным светом. Такие изделия имеют как плюсы, так и минусы. Главное достоинство – простота установки. Щиток легко монтируется в гипсокартоновые или аналогичные стены. Для изготовления электрических щитков применяется диэлектрический материал, поэтому им не требуется дополнительное заземление. Пластиковые корпуса характеризуются долговечностью и внешней привлекательностью, поэтому они гармонируют в любых интерьерах. Минус материала – он горюч и достаточно хрупок. Если щит, установленный в стене, получит повреждения, заменить его будет сложно;
• Металл. Боксы, имеющие металлический корпус, устанавливаются в гаражах и на открытых пространствах. Они прочные, долговечные и стойкие к внешним воздействиям. Кроме того, они не горючи и не боятся высокой температуры. Однако, недостаток значителен: требуется обязательное заземление, а сам металл, находясь в агрессивной среде, коррозирует. Как правило, металлические короба устанавливаются в подъездах многоквартирных домов или на предприятиях.

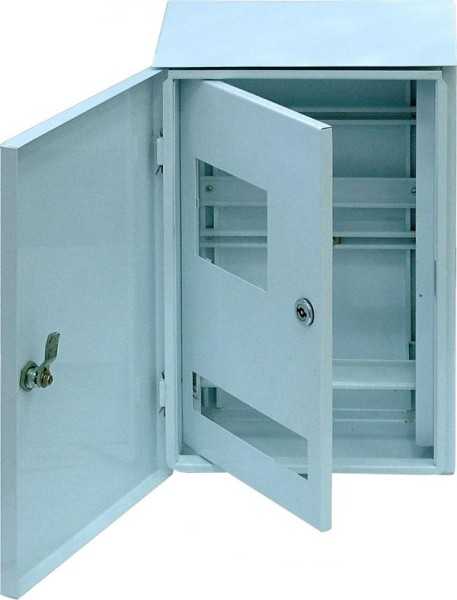

Металлическое оборудование

Если предполагается установка на улице, то лучше обратить внимание на антивандальную конструкцию, для изготовления которой применяется листовая сталь толщиной от 1.2 мм. Данные боксы оборудуются двумя дверцами: одна – глухая, вторая – смотровое окно для счетчика.

Достоинства установки щитка на улице:

• Быстрый доступ к электросчетчику со стороны инспектора;
• В некоторых загородных резиденциях щитки достигают внушительных размеров, поэтому с целью экономии свободного пространства их выносят на улицу;
• Если щиток не вписывается в интерьер внутреннего помещения, его монтируют на улице.

Минусы уличного размещения:

• Отталкиваясь от правил ПУЭ, уличные шкафы должны предусматривать местный обогрев, что обеспечивает счетчику положительную температуру. Соблюсти данное условие не всегда получается, да и индукционные приборы при минусовых температурах попросту «врут»;
• Для того чтобы снять показания со счетчика, необходимо выйти на улицу, где не всегда могут быть хорошие условия;
• Необходимость перетяжки групповых линий.

Тип монтажа щитка также различается, поэтому они бывают:

• Накладными. Их устанавливают на поверхность стен. Позволяют распределять открытую и скрытую проводку;
• Встраиваемыми. Монтируются в нишах, расположенных в стенах. Используются лишь для проводки скрытого типа.

В зависимости от того, сколько дополнительного оборудования будет устанавливаться, следует определиться с вместимостью щитка. Электроящики обладают различной конфигурацией, в зависимости от количества мест: 12, 24, 32, 64 и больше. Одно место имеет стандартное расстояние – от 17 до 18 мм. Нужно быть внимательным, так как каждое устройство занимает определенное число мест. Специалисты рекомендуют использовать ящики с запасом мест (в особенности это касается встраиваемых щитков), что может потребоваться при модернизации электросхемы. Минимальным размером подобных устройств является 16-24 мест.

Выбирая оборудование для бокса, рекомендуется обратить внимание на следующие критерии:

• Технические параметры;
• Надежность изготовителя.

Чтобы определить технические параметры, потребуются несложные расчеты, а вот убедиться, что производитель надежен, не так то просто. На современном рынке встречается недорогая контрафактная продукция. Кроме того, наткнуться можно на откровенную подделку известного бренда. Поэтому при выборе оборудования следует проверить наличие соответствующего сертификата, в особенности, если речь идет о приборе учета. Ни одна компания-поставщик электроэнергии не будет подключать несертифицированное оборудование, не прошедшее проверки.

На данный момент производством боксов занимаются многие компании. Исходя из практики, предпочтение стоит отдать следующим фирмам: ABB, IEK, Makel. Если требуется проведение электромонтажных работ, данные бренды фигурируют чаще всего. Наиболее качественной считается продукция от ABB, а последние 2, хоть и уступают в качестве, но популярны за счет доступной стоимости. Если же главное предпочтение – визуальная составляющая и при этом надежность, выбирать нужно оборудование от греческого производителя FOTKA.

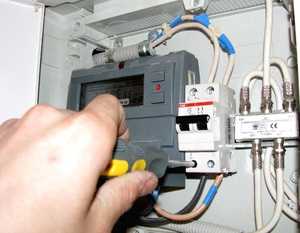

Как установить счетчик в щиток

Прежде чем монтировать счетчик, необходимо разобраться, в каком порядке прибор будет подключаться в электрическую линию. В некоторых случаях контроллеры одобряют самостоятельное подключение оборудования. Перед счетчиком лучше предусмотреть защитное отключающее устройство. Как правило, в случае с однофазной сетью устанавливается двухполюсный защитный автомат. Функции данного прибора следующие:

• Обеспечивает защиту счетчика от короткого замыкания. Позволяет проводить профилактические работы;
• Способен ограничивать разрешенную мощность.

Устанавливая счетчик, выполняются и другие действия:

• Крепится счетчик к щитку при помощи специальной защелки;
• Необходимо монтировать отходящие однополюсные автоматы.

Нормативные акты гласят, что электросчетчик должен быть установлен на высоте от 80 до 170 см.

Человек постоянно окружен различными электроприборами. Современные устройства могут проводить ток, что случается чаще всего из-за испорченной изоляции. Если прибор не заземлен, то прикасаться к нему очень опасно. Для избегания несчастных случаев к установке рекомендуется УЗО. Задача устройства – защита от поражения током (короткое замыкание или поврежденная изоляция).

Установка щитка

Необходимо определиться, в каком месте будет закреплен бокс. Как правило, это прихожая, недалеко от ввода питающего кабеля. Устанавливается на высоте от 1.5 до 1.7 метров. В стене проделываются отверстия, а сам короб крепится при помощи дюбелей или саморезов.

Процесс установки короба

После того, как щит будет установлен на стене, его сборка выглядит следующим образом:

• Заранее к щитку необходимо подвести все группы проводов. Они должны иметь маркировку, что позволит облегчить сборку по схеме;
• При помощи саморезов к щитку крепится DIN-рейка, на которую будут устанавливаться аппараты;
• Верхняя часть оборудуется шиной для нейтрали, нижняя – для заземления;
• В верхней части устанавливают автомат ввода;
• Вводный автомат может быть расположен в отдельном боксе, как и счетчик;
• Что касается групп автоматов, их располагают сверху вниз, по мере снижения мощности. Перемычной между ними служит специальная шина, или же используется медный провод с сечением 4 мм;
• Кабели и провода вводятся в короб через предусмотренное отверстие. С них необходимо срезать внешнюю оплетку, а прокладка осуществляется по цвету. Необходимо оставить запас, что может понадобиться при дальнейшем ремонте. Нулевые жилы подключаются к верхней шине. К верхним клеммам подается питание, к нижним – подключается нагрузка;
• Подсоединяя каждую группу, рекомендуется проверять ее работоспособность методом подачи напряжения через схему временного подключения.

Важно! Изначально щиток собирается без коммутаций, что позволяет отметить места монтажа устройств. При необходимости питание должно быть быстро отключено, как снаружи, так и изнутри, что нужно предусмотреть.

В закрытом состоянии щитка важно, чтобы была возможность проверки напряжения при помощи индикаторной отвертки.

При выборе щитка необходимо отталкиваться от размеров электросчетчика и количества устанавливаемых пакетников. В любом случае придется прибегать к помощи электрика: для подключения общей цепи и для опломбирования счетчика. Подобрать бокс несложно, но сперва следует грамотно составить проект, чтобы не ошибиться.

Видео

amperof.ru
