Своими руками приспособления для заточки ножей – Приспособления для заточки ножей: виды и чертежи, изготовление своими руками

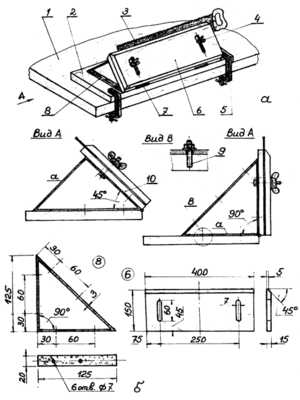

Приспособление для заточки ножей своими руками: чертеж

Каждый мужчина, а порой и женщина, регулярно сталкиваются с необходимостью заточки ножа. Каждый нож, вне зависимости от качества, со временем может затупиться, поэтому ему необходим тщательный уход. На полках магазинов встречается большой выбор точилок и камней для заточки, так что сделать выбор не составит особого труда.

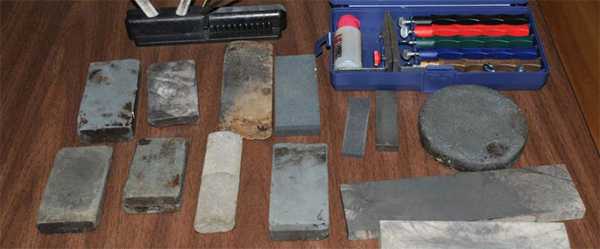

Разновидности камней для заточки

Существует несколько видов камней, которые применяются для заточки ножей:

1. Масляные – такие камни подразумевают под собой использование масла на поверхности, что позволяет экономить расход материала.
2. Водные камни – имеют такой же принцип работы, но в работе с ними используется вода.
3. Природные камни – это натуральный материал, который подвергся промышленной обработке.
4. Искусственные камни, соответственно, выполнены из ненатурального компонента.
5. Резиновые камни, такой материал встречается редко, так как с ними не удобно работать.

Некоторые особенности заточки ножей

Для каждого ножа существует своя особенность заточки.

К примеру, японский нож, для самостоятельной заточки, требует к себе внимание опытного мастера, так как японская сталь очень хрупкая. Производители рекомендуют для заточки использовать несколько видов японских водных камней, с различной зернистостью.

Домохозяйкам, для заточки кухонного ножа, проще и удобней использовать специальную точилку. Однако использование нескольких камней позволит сохранить остроту ножа на более длительное время, что особенно ценится. Хотя это и займет больше времени и усилий, но это продлит срок службы инструмента.

Условия для правильной заточки ножей

Для правильной заточки ножа необходимо создать условия, при которых нож будет острым несколько месяцев. Для такого затачивания поможет подбор правильного угла. Существует правило, которое определяет правильный принцип работы — меньший угол, для затачивания ножа, создаст меньшую прочность режущей кромки. То есть следует помнить, что чем острее сразу будет заточен нож, тем быстрее настанет время для повторной заточки, и тем труднее будет привести нож в его изначальное рабочее состояние.

Для чего нужна заточка

Основной смысл заточки ножей заключается в восстановлении остроты самого лезвия. Для чего необходимо соблюдать правильный угол при затачивании. А точнее, восстановление заданного ранее угла, который должен соответствовать технологическим нормам. Для проверки остроты ножа, необходимо разрезать тот материал, для которого он предназначается, если нож разрежет его без проблем, то техника соблюдена правильно.

Проблемы, которые могут возникнуть при заточке

Без сомнения, чтобы подобрать соответствующий угол, необходим опыт, без которого справиться с этой задачей довольно-таки сложно. Тем более без необходимого приспособления, так как, удерживая нож руками, затруднительно заточить его равномерно с обеих сторон. Для устранения проблемы, рекомендуется соорудить самодельный станок для заточки ножей, который легко сделать в домашних условиях. Ведь, уже существующие приспособления, по своей конструкции довольно простые и не отличаются своей сложностью.

Чем можно заточить нож в домашних условиях?

Существуют ситуации, когда нужно очень быстро заточить нож в домашних условиях, для таких целей можно использовать следующие подручные материалы:

• деревянный брусок;

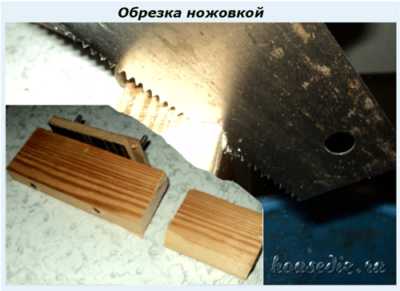

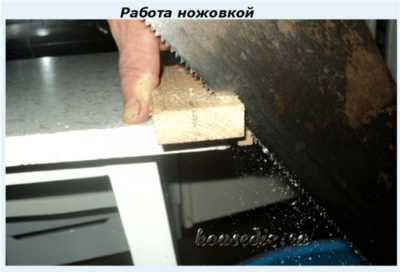

• ножовка;

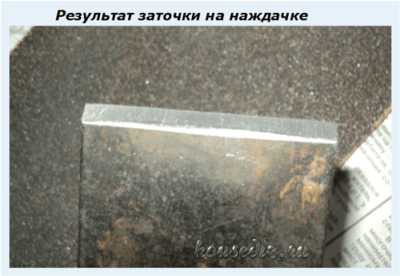

• наждачная бумага;
• напильник;

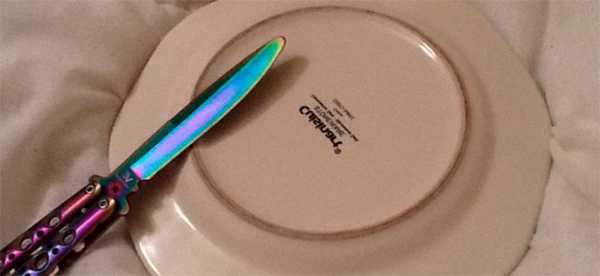

• керамическая тарелка;
• стамеска и некоторые другие.

Особо изощренные деревенские мужики вообще могут заточить нож о фундамент, изготовленный из раствора цемента и песка. Все же не рекомендуется следовать данному примеру, а использовать в практике наиболее проверенные способы, которые подходят быстрой заточке.

Самым лучшим способом будет изготовление самодельного приспособления, так как это эффективно и очень удобно, и к тому же, будет мало, чем отличаться от заводского.

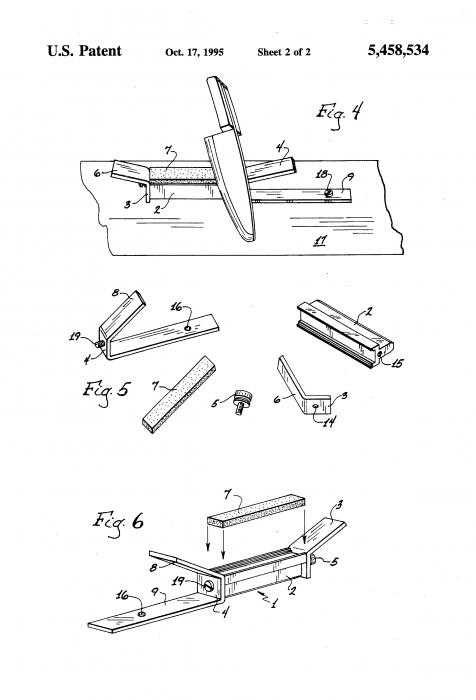

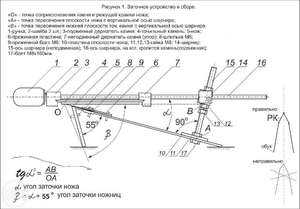

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

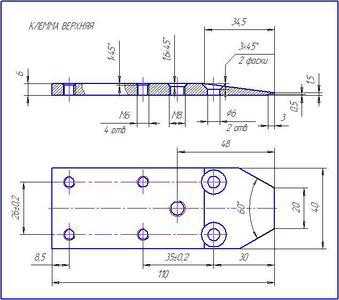

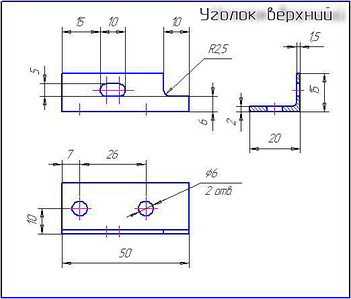

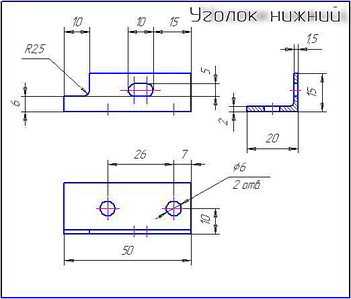

1. Для начала изготавливается или приобретается готовый чертеж для зажимных губок. При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию.
2. Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции.
3. Изготовить чертеж для направляющей, которая имеет свои тонкости.

Чертеж направляющей

Все, что нужно для направляющей, которая будет идеально подходить по размеру это следующее:

1. Шпулька с резьбой М6, которую необходимо отпилить, воспользовавшись ножовкой по металлу, так, чтобы она получилась длиной равной 16 — ти см. Главное проследить за отсутствием заусенцев, чтобы они не тормозили сам процесс заточки.
2. Также электроды с мягким и упругим цилиндром может пригодиться в работе, их необходимо загнуть буквой «г», использовав пассатижи. Главное в период работы не забывать, периодически смотреть на чертеж изделия.
3. Металлические обрезки пригодятся в использовании зажимов, их нужно распилить и установить отверстия, при помощи сверлильного станка. Ручной метчик поможет в наметке резьбы. А для того, чтобы уменьшить трение используйте каплю масла, которое впоследствии легко удаляется мыльным раствором.
4. Заканчивая работу с направляющей, согласно чертежу следует скрутить, все детали и для фиксации, на место соединения зажима и шпильки капнуть обычный лак для ногтей.

Полезные советы для качественной работы

Выделяют два вида заточки ножей – это двусторонняя и односторонняя. По принципу работы эти два, конечно же, отличаются. Все, что нужно учитывать в работе с ножами это такие критерии, как:

1. Абразивный брусок, используемый при работе с ножами не должен быть с очень мелкими или, наоборот, с очень крупными зернами, выбирайте что-то среднее, между этими двумя критериями.
2. В случае, когда нет необходимого приспособления для заточки ножа, а инструмент необходимо наточить, можно использовать такое подручное средство, как керамическая кружка.Все, что нужно сделать – это перевернуть спонтанную заточку и провести по ее дну движениями на себя. Но стоит учитывать, что ее дно должно иметь шероховатую поверхность.
3. Не забывайте о том, что керамические ножи не нуждаются в заточке. На их поверхность нанесено специальное покрытие, выполненное из специальных сплавов, которое защищает его от повреждений и износа.
4. Зубчатый нож без специального оборудования точить не следует, есть большая вероятность, что вы его не наточите, а испортите. Для такого рода ножей используются специальный лазер.
5. Для того, чтобы ножи дольше оставались наточенными их следует промывать в холодной воде.

Ошибки заточки ножей

Особенности заточки строгальных ножей

С такого рода ножами может справиться только опытный мастер, обладающий определенными навыками и знаниями. Так как это очень сложный процесс, оборудование для заточки трудно отыскать в обычном магазине. Однако, многие используют для заточки строгальных ножей обычное оборудование. Но нужно помнить, что для этого необходим современный инструмент с низкими оборотами, имеющий водное охлаждение. А также следует использовать новый камень, с ровной поверхностью, лучше подойдет камень, имеющий водный принцип работы. Если вы не специалист и у вас нет необходимого оборудования, заточить строгальный нож можно за определенную плату на автомобильных мастерских, где найдется такое точило.

Видео

positroika-doma.ru

Приспособление для заточки ножей своими руками, чертежи

Чтобы выполнять свои функции, ножи должны быть всегда острыми. Любая хозяйка, используя нож для резки продуктов, знает, насколько быстро он затупляется.

Чтобы правильно наточить нож, нужны специальные навыки. Недостаточно знать, под каким углом нужно точить нож, надо его еще удерживать правильно во время заточки. Если это не получится, то результат будет плачевным — лезвие не будет острым.

Приспособление для заточки ножей своими руками

Чтобы наточить лезвие, нужно купить специальное приспособление или сделать его самому. В магазинах можно встретить много разных точильных принадлежностей. Воспользовавшись любым из них, делаешь вывод, что оно неудобное. В таком случае нужно самому смастерить удобное приспособление. Точилка для ножей своими руками — удобно и намного дешевле.

Что нужно знать о заточке ножей

Нож может использоваться для любой работы. Даже на кухне их должно быть несколько: для хлеба и мяса, рыбы и сыра, чистки овощей, рубки костей и нарезки твердых предметов.

Их берут на охоту и рыбалку. Если внимательно присмотреться, можно увидеть, что заточены они все под разным углом. Назначение лезвия определяет угол его заточки

.

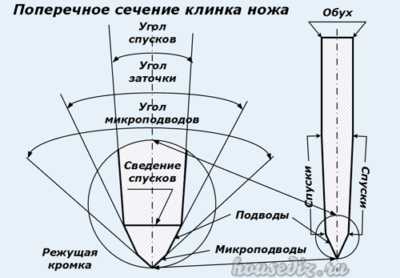

Выбор угла заточки

Для каждого конкретного случая определяется угол заточки клинка:

1. для опасной бритвы и скальпеля определен угол заточки 8-12°. Это дает возможность срезать волоски, а попытка резать что-то другое приведет к быстрому затуплению лезвия;
2. филейные ножи – 10-15°;
3. кухонные ножи для продуктов питания затачиваются под углом 15—20°;
4. охотничьи – угол 20-25°: клинок с такой кромкой справится с мягкими продуктами, с костями, древесиной и т. д. Немногие производители охотничьих ножей делают заточку лезвия под углом до 40°. Режет он намного хуже, зато отлично справляется с консервными банками и другой подобной работой;
5. ножи специального назначения (например, мачете) имеют угол 30-50°. Они тяжелые, ими неудобно будет нарезать продукты. Но со стволами и с лианами они справляются очень хорошо.

Этими рекомендациями поделились специалисты с многолетним опытом, каждый из которых изготавливал станок для заточки ножей своими руками. Для многих не будет новостью, что некоторые клинки имеют несколько зон с разной заточкой. Это делает их более универсальными, но автоматически возрастает сложность их заточки.

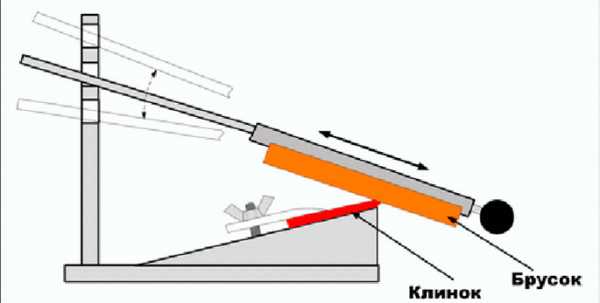

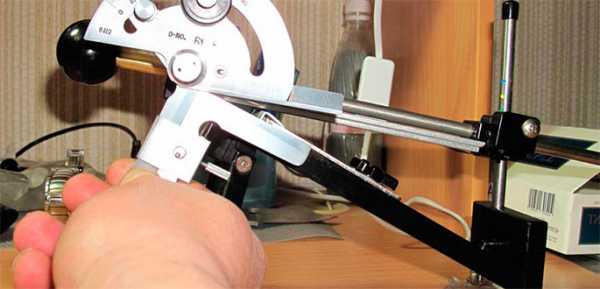

Инструмент для заточки должен иметь возможность выставления требуемого угла заточки. Точилка для ножей своими руками из-за этого сложна в проектировании.

Конструкция заточки состоит из 2 частей:

• брусок из абразивного материала;
• угол для крепления ножа.

Лучшие устройства заточки ножей

Устройство уже можно назвать лучшим, если оно способно эффективно наточить инструмент и обеспечить его беспрекословную работу непродолжительное время. Брусок можно сделать из следующих материалов:

• камень;
• деревянный брусок;
• монтажный уголок.

Камни для бруска бывают нескольких видов:

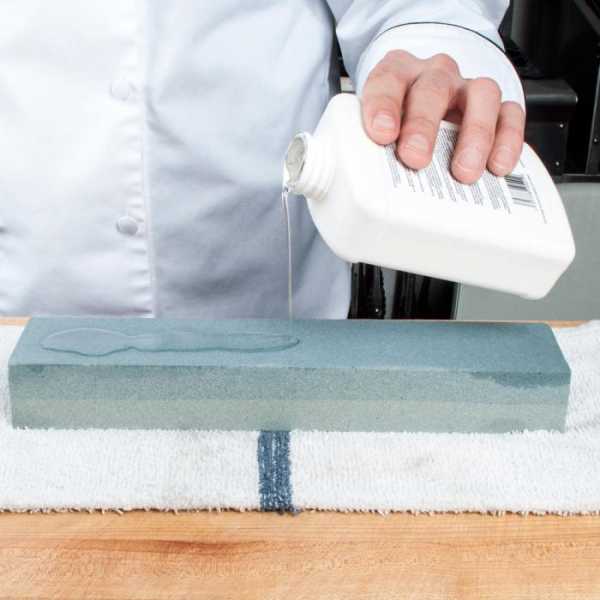

1. водные — подразумевают использование воды: можно экономить поверхность камня – он прослужит дольше;
2. масляные — по форме и структуре похожи на водные, их поверхность более маслянистая;
3. природные – натуральные камни, которые прошли промышленную обработку;
4. искусственные – камни, сделанные из ненатуральных материалов.

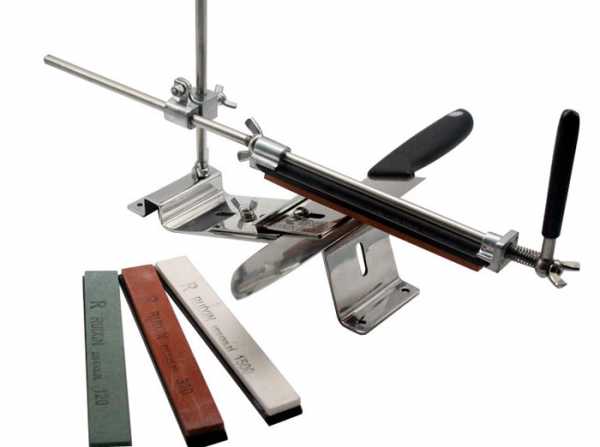

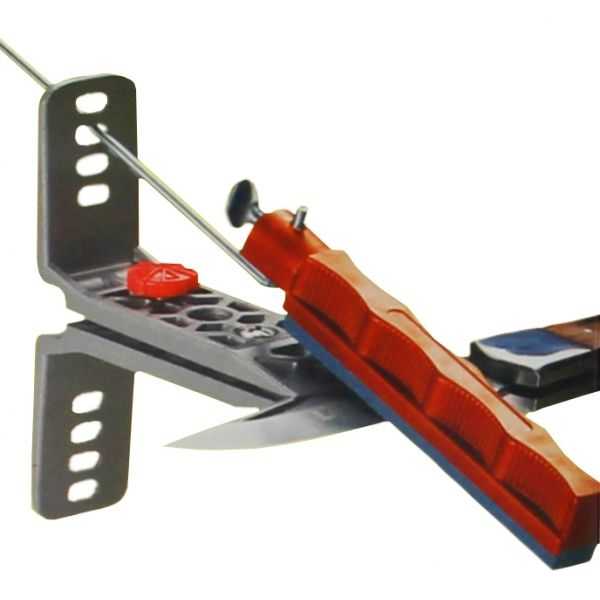

Механические точилки для ножей

Как называется приспособление для заточки ножей? Механические приборы начинаются от известных мусатов и заканчиваются целыми установками и станками. Во время использования такого прибора нужно приложить определенное усилие, чтобы достичь результата. Механические ножеточки имеют разные абразивные поверхности:

• точильный камень;
• мусат;
• механическая точилка.

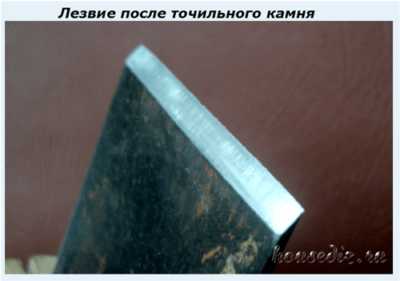

Точильный камень — это своеобразный станок. Чтобы использовать его для заточки лезвия ножа, нужно начинать с области возле рукоятки, постепенно переходя к кончику лезвия. Усилие нужно делать на рукоятку под углом.

Мусат представляет собой металлический стержень с абразивным напылением. У него может быть как пластиковая, так и деревянная ручка. Этим инструментом чаще всего пользуются дома. Так называется приспособление для заточки ножей. Не все знают, как правильно ним пользоваться. Мусат держат на разделочной доске вертикально, нож проводят лезвием по мусату под углом 10-15°. Чтобы правильно определить угол заточки, представьте, что вы срезаете кору с ветки. Движения начинать нужно от рукоятки и заканчивать кончиком лезвия, движения по мусаке получаются сверху вниз, без нажима. Точить нужно обе стороны одновременно, менять их и двигаться от рукоятки к кончику.

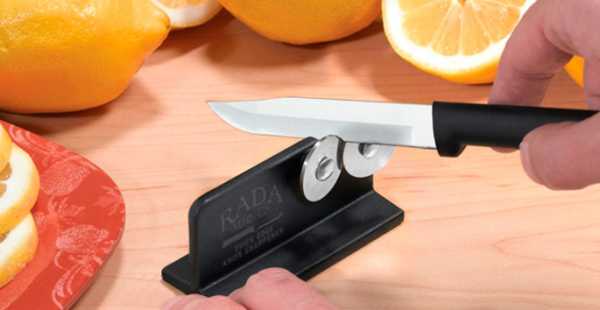

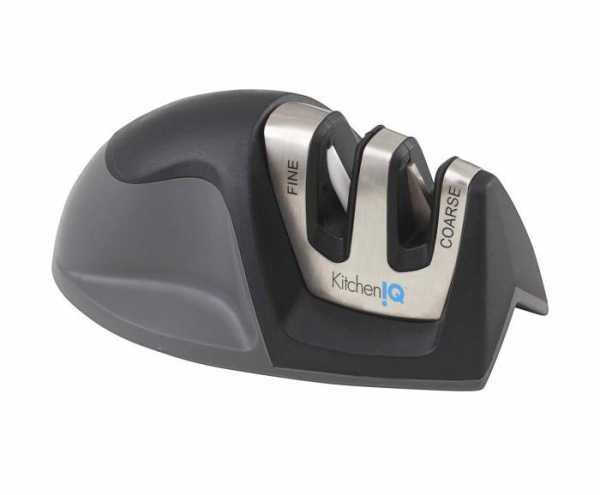

О механической точилке известно много. Такой инструмент есть в каждом доме, ее периодически нужно менять. Она быстро изнашивается. Лезвие можно наточить резким движением, проводя лезвием между камнями.

В домашних условиях можно сделать самый простой абразивный брусок — точилку. Для этого нужны две пластины прямоугольной формы из стекла, толщина которых 4-5 мм. На поверхность с помощью двухстороннего скотча наклеивают наждачную бумагу разной зернистости.

Можно изготовить заточку из деревянных брусков. Потребуется 4 бруска одинакового размера: 2 – деревянные, а 2 – абразивные. Дерево шлифуют, удаляя все заусеницы с помощью наждачной бумаги. На них наносят разметку в зависимости от нужного угла, к ним прикладывают точильный камень и фиксируют его ширину. На разметке делают пропилы глубиной 1,5 см. В углубления вставляют абразивные бруски и фиксируют их с помощью болтов.

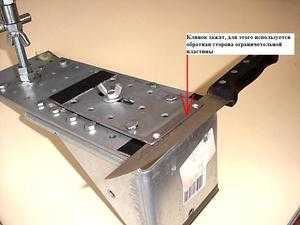

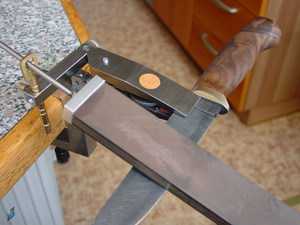

Рассмотрим действие зажимного устройства. Нож закрепляется и остается неподвижным, а камень делает поступательные движения. Он формирует режущую ровную кромку на острие ножа под необходимым углом. Чтобы сделать лезвие идеально острым, нужно последовательно менять заточные камни. Нужно помнить, что двигаться камни должны строго перпендикулярно участку, который затачивается.

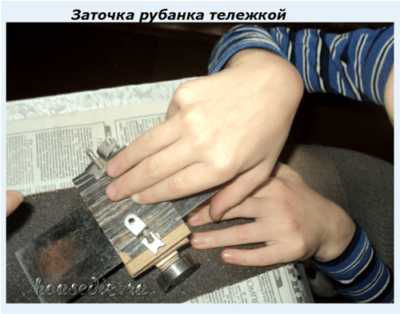

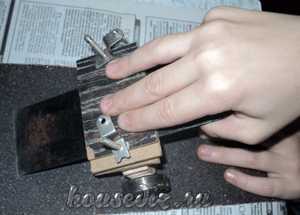

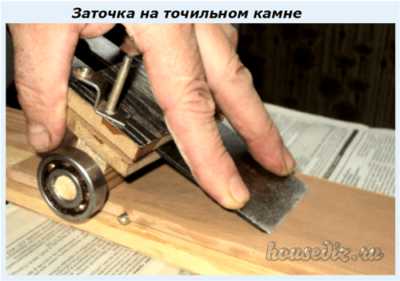

Стамески и ножи для рубанков можно наточить в домашних условиях. Нужно сделать элементарное приспособление, где будет фиксироваться угол заточки. Заточка осуществляется строго на шлифовальной бумаге.

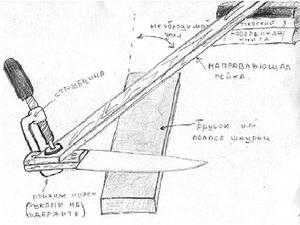

Простой точильный станок для ножей

Для его изготовления нужны две пары реек и брусок. Рейки соединяются между собой при помощи регулируемых винтов, между ними устанавливается брусок. Конструкция должна быть устойчивой, ее нежелательно двигать по рабочему столу. Чтобы лучше зафиксировать брусок, нужно предусмотреть опорные планки, которые можно расположить между деревянными компонентами.

Станок для заточки ножей своими руками сделать просто. Необходимо приготовить нужный инструмент.

Такой станок имеет недостатки:

• не всегда можно контролировать угол заточки, особенно если долго работаешь;
• конструкция неустойчивая, нужен еще один узел фиксации;
• нужно регулярно подтягивать винты, чтобы не изменилось расположение бруска.

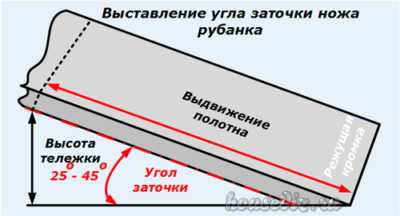

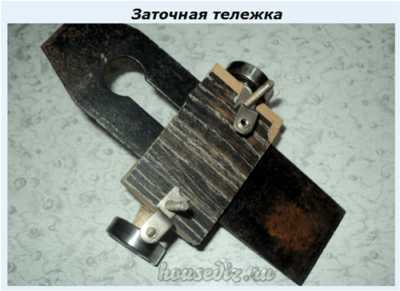

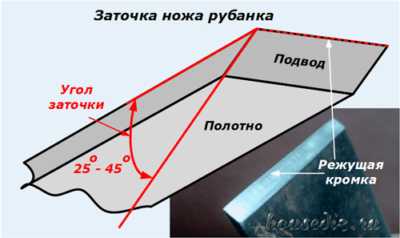

Заточка строгальных ножей

Это сложный процесс, для выполнения которого нужны определенные знания и умения. Сложно найти в продаже приспособление для заточки строгальных ножей. Многие осуществляют это на обычных заточках. Рекомендуется для этого случая приобрести современное низкооборотное точило, которое оснащено водяным охлаждением.

Чтобы сделать строгальный нож острым, нужно найти ровный и незасаленный камень, которые применяется в этой области. Прекрасно подойдет водный камень.

Наточить такой нож можно в любой автомобильной мастерской, где есть инструмент для заточки ножей. За дополнительную плату вам сделают острым любое лезвие, используя специальный станок.

Полезные советы

Заточка ножей бывает двух видов: односторонняя и двухсторонняя. Методы работы будут отличаться друг от друга. Это нужно учитывать.

Выбирая качественный брусок, нужно брать камень со средним зерном.

Ножи, которые имеют специальные покрытия для режущих кромок, не нужно затачивать. Они изготовлены из особо твердых сплавов, которые защищают клинок от износа.

Точило со специальной режущей кромкой в виде зубьев не стоит пытаться наточить обычным способом. Для такого лезвия нужно применять лазерный контроль, которого нет в обычной квартире.

Часто мыть клинки горячей водой нельзя, так как от этого их лезвия тупятся быстрее.

Чтобы быстро наточить клинок, не имея под рукой специального приспособления, используйте обычную керамическую кружку. Ее дно, обычно, имеет не покрытый глазурью шероховатый обод – его можно использовать вместо камня. Метод подходит для вспомогательной подточки.

В некоторых селах до сих пор практикуют метод заточки клинков о фундамент. Для его изготовления применялся цементно-песчаный раствор, поэтому поверхность фундамента обладает зернистой поверхностью. Конечно же, такой способ для жильцов многоквартирных домов нельзя назвать приемлемым, но это довольно-таки неплохой вариант.

Заключение

В каждом доме обязательно должно быть приспособление для заточки ножей. Простую модель устройства для заточки ножей можно сделать своими руками.

Пусть это будет самая простая модель, но если она будет сделана своими руками, ваши лезвия никогда не будут тупиться.

instrument.guru

Как сделать приспособление для заточки ножей своими руками: чертежи, фото, видео

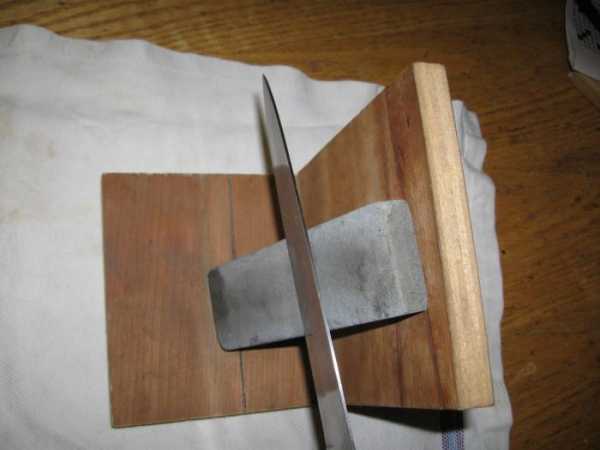

Компактная точилка из деревянных брусков

Самая простая вариация заточки – самодельный прибор из деревянных и абразивных брусков. Для его изготовления вам понадобятся по два бруска каждого типа – они должны быть строго одинаковых габаритов. Деревянные изделия предварительно нужно обработать наждачной бумагой, чтобы удалить с их поверхности все заусеницы.

Непосредственно процедура изготовления не вызовет сложностей. Сначала разметьте деревянные бруски: учитывая необходимый угол заточки ножей, нанесите линии для будущих креплений абразивных заготовок. Затем приложите к полученным линиям точильные бруски и отметьте на древесине их ширину. Следующий шаг – пропилы: по разметке сделайте на обоих деревянных изделиях пропилы требуемого наклона и глубины 1-1,5 см. В углубления вставьте абразивные бруски и закрепите их с помощью болтов.

Совет. Чтобы получившееся приспособление в процессе обслуживания ножей не скользило по поверхности, снизу закрепите к нему резиновую прокладку – она придаст прибору необходимую устойчивость.

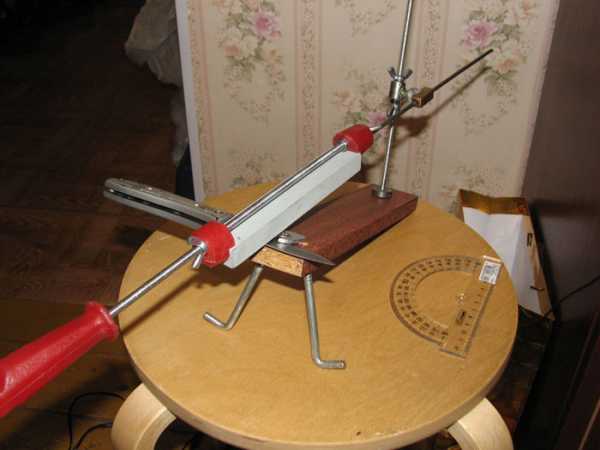

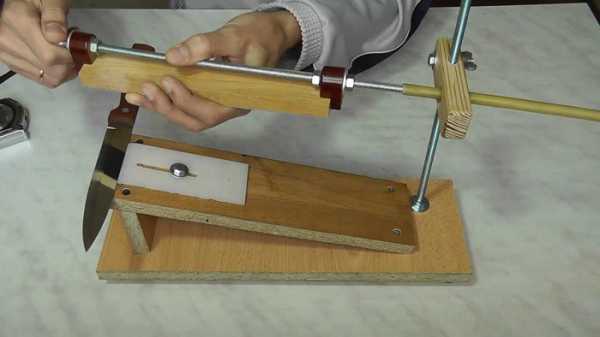

Массивная точилка на подставке

Более сложная вариация ножеточки – подставка с отдельной опорой и точильной насадкой-стержнем. Для ее изготовления понадобятся:

• лист ДСП;
• древесный брусок длиной 8 см и сечением 2х4 см;
• стальной стержень М6 или М8;
• оргстекло 6х12 см;
• магнит с отверстиями для крепежей;
• саморезы, болты, гайки-барашки;
• деревянные зажимы;
• резиновые ножки;
• пила и дрель.

Точилка на подставке

Схема сооружения точилки:

1. Вырежьте из ДСП-листа три заготовки: 7х8 см, 8х30 см и 12х37 см.
2. На продолговатой стороне заготовки 8х30 см, отступив 6 см от края, выполните отверстие.
3. В углах заготовки 12х37 см просверлите отверстия для ножек.
4. Просверлите два сквозных перпендикулярных отверстия в деревянном бруске: первый – в 3 см от края, второй – в 3 см от первого. От края изделия до первого отверстия выпилите углубление толщиной 1 см.
5. Выполните прорезь в центре планки огрстекла.
6. На заготовке 12х37 см, отступив 4 см от края, двумя саморезами перпендикулярно закрепите заготовку 7х8 см. Сверху саморезами зафиксируйте заготовку 8х30 см.
7. В высшей точке установленной заготовки 8х30 см просверлите небольшое углубление и саморезами зафиксируйте в ней магнит. На эту же заготовку положите огрстекло – скрепите изделия болтом сквозь ранее выполненные отверстие и прорезь.
8. На любом крае заготовки 12х37 см просверлите отверстие для стального точильного стержня и зафиксируйте его там гайкой-барашкой.
9. Наденьте на стержень брусок, закрепив его болтом с гайкой.
10. Из стержня, гаек и двух зажимов соберите держатель для ножа.
11. Прикрутите ножки к готовой подставке.

Как правильно точить нож?

Для качественного обслуживания ножей еще недостаточно соорудить одно из вышепредложенных приспособлений – нужно еще и освоить правила ручной заточки, и разобраться в порядке работ.

При заточке ножа выдерживайте один угол

Сперва вычисляется необходимый угол заточки инструмента – его нужно выдерживать на протяжении всего процесса заточки. Далее плавными движениями поочередно «от себя» и «на себя» начинайте водить лезвие по точильному элементу – абразиву или стержню. За одно движение нож должен пройти по точилке от края до края. При этом движения выполняются перпендикулярно кромке лезвия.

Важно! По завершению каждого прохода лезвие должно оставаться на точилке, а не срываться с него, иначе можно не только еще больше затупить нож, но и деформировать его боковую поверхность.

Водите лезвие по точилке одним боком до тех пор, пока с его обратной стороны не появится заусеница – затем переверните нож и начинайте аналогичным образом точить второй бок лезвия. Продолжайте заточку с попеременной сменой сторон, пока заусеницы полностью не исчезнут. Постепенно уменьшайте силу нажима ножа.

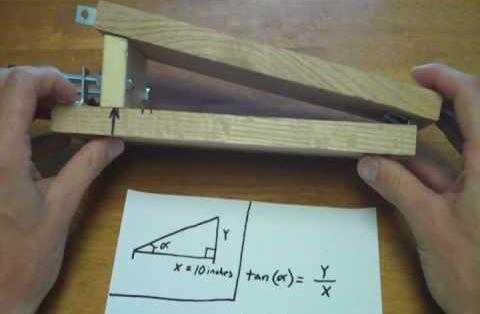

Как определить угол заточки?

Важнейший параметр заточки ножа – требуемый угол наклона лезвий. Он зависит от сферы применения конкретного инструмента и спектра задач, которые на него возлагаются:

• Бритва любого типа – угол 10-15 градусов.
• Нож для филе – 15 градусов.
• Нож для фруктов, хлебных изделий и овощей – 15-20 градусов.
• Полифункциональные инструменты для нарезки продуктов питания – 20-25 градусов.
• Охотничьи ножи – 25 градусов. Такие лезвия рассчитаны для разрезания не только мягких продуктов, но и древесины, костей, тканей.

Для разных видов ножей — разный угол заточки

• Хозяйственные ножи общего назначения – 25-30 градусов.
• Туристические и походные ножи – 30-35 градусов.
• Ножи для разрезания твердых материалов – 30-50 градусов. Чем больше угол заточки, тем хуже такой нож режет продукты питания, но тем лучше справляется с древесиной, стволами, пластиком.

Учтите, что существуют и комбинированные ножи: они разделены на несколько зон с разными углами заточки. Преимущество таких инструментов – универсальность, недостаток – сложность обслуживания.

Итак, собственноручная сборка приспособления для заточки ножей – отличный выход из ситуации, когда нет желания покупать профессиональный прибор или регулярно обращаться к мастерам для обслуживания инструментов. Перед вами два варианта изготовления точилок разного уровня сложности – выбирайте, какая вам по силам, и используйте ее строго по обозначенным правилам, дабы заточка была не только качественной, но и безопасной.

Точилка для ножей своими руками: видео

kakhack.ru

Приспособление для заточки ножей своими руками: чертеж :: SYL.ru

Любой нож, даже самый хороший, требует за собой тщательного ухода. Если пренебрегать этим, то со временем он может перестать резать. Поэтому важно правильно подобрать приспособление для заточки ножей. В настоящее время в магазинах можно встретить огромное количество камней и точилок.

Виды камней для заточки

В основном выделяют три вида камней для заточки:

1. Водные. Это такие инструменты, техника работы с которыми подразумевает использование воды. Это позволяет экономить поверхность камня, поэтому с ним можно будет работать намного дольше.
2. Масляные. По форме и структуре напоминают водные камни, но поверхность для работы является более маслянистой.
3. Искусственные, которые изготавливают из ненатуральных компонентов.
4. Природные. Это натуральные камни, которые получили последующую промышленную обработку.
5. Встречаются даже резиновые камни, но работать на них неудобно.

Особенности заточки различных ножей

Чтобы самостоятельно заточить японские ножи, необходимо иметь достаточные навыки работы в этой сфере. Ведь японская сталь является очень хрупкой, поэтому она требует специального ухода за собой. Производители рекомендуют точить такие ножи на японских водных камнях. Желательно использовать одновременно несколько камней с разной степенью зернистости, что позволит поддержать остроту ножей на долгое время. Конечно, этот процесс не из легких и требует терпения.

А вот чтобы наточить кухонный нож, все привыкли использовать специальную точилку. С ее помощью можно быстро и удобно сделать острым любой нож. Конечно, ни одна домохозяйка не захочет использовать для заточки несколько камней. Тем не менее благодаря их использованию нож станет резать намного лучше.

Условия для заточки

Выбрать и приобрести приспособление для заточки ножей – это только полбеды. Необходимо сделать так, чтобы нож оставался острым на протяжении нескольких месяцев. Для этого следует подобрать благоприятный угол для затачивания. Некоторые считают, что чем меньше будет угол между гранями лезвия, тем острее будет инструмент. Но это не совсем так, поскольку такое действие может привести к тому, что нож в скором времени вновь потеряет свои режущие качества. То есть чем острее он будет после заточки, тем быстрее он затупится. В таком случае можно выявить закономерность: чем меньше угол, при котором затачивался нож, тем меньшей прочностью будет обладать режущая кромка клинка.

Задача заточки

Главной задачей данной операции является восстановление остроты лезвия. При этом должен быть сохранен правильный угол заточки. Поэтому можно сказать, что в ее процессе происходит восстановление угла, который был задан ранее. Этот угол должен полностью соответствовать всем технологическим нормам. Задача считается выполненной, если с помощью ножа можно разрезать материал, для которого он предназначен.

Какие проблемы могут возникнуть в процессе работы?

Конечно, подобрать правильный угол для затачивания сложно. Тем более такой процесс затруднителен, если отсутствует специальное приспособление для заточки ножей. Ведь если удерживать клинок руками, очень сложно будет добиться равномерного заострения с правильными углами. Чтобы устранить такую проблему, можно использовать самодельное приспособление для заточки ножей. Тем более что сделать его в домашних условиях не составит труда. И хотя в настоящее время существует огромное количество различных заточек, их конструкция не отличается повышенной сложностью, поэтому на изготовление такого прибора уйдет мало времени.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

• Ножовка.
• Деревянный брусок.
• Стамеска.
• Наждачная бумага.
• Рубанок.
• Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

Зачем нужны чертежи?

Точилки для ножей стоят недорого. Тем не менее многие хозяева хотят сделать приспособление для заточки ножей своими руками. Такой прибор будет качественнее магазинного, так как в процессе его создания используются только натуральные материалы. Чтобы изготовление точилки завершилось успешно, необходимо выполнять процесс по предложенному плану:

• Приобрести или изготовить самостоятельно чертежи для зажимных губок. Очень важно детально начертить будущую конструкцию. В особенности следует уделить внимание мелким деталям.
• Нарисовать чертеж левого и правого упора, который необходим для того, чтобы собранная конструкция не разваливалась.
• Подготовить чертеж направляющей. Здесь есть несколько нюансов.

Чертеж направляющей: особенности

Чтобы направляющая получилась подходящего размера, следует:

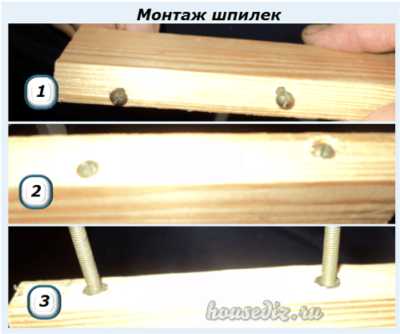

• приобрести шпильку, которая имеет резьбу М6. Ее необходимо тщательно отпилить с помощью ножовки по металлу. В результате получится шпилька длиной 16 см. На ее поверхности не должно быть заусенцев, которые будут впоследствии тормозить процесс заточки ножа;
• также при создании направляющей могут понадобиться электроды с упругим мягким цилиндром. Их следует согнуть при помощи пассатижей, образовав букву «г». В процессе работы следует обращать внимание на чертеж приспособления для заточки ножей;
• зажимы выполняются из металлических обрезков подходящей величины. Их необходимо распилить, обработать заусенцы, а затем установить центры отверстий;
• используя сверлильный станок, нужно создать отверстия в зажимах. Резьбу можно наметить с помощью ручного метчика. Уменьшение трения станет доступным благодаря добавлению капли масла в созданное ранее отверстие;
• для удаления остатков масла железки следует тщательно промыть в мыльном растворе;
• скрутить все детали в соответствии с чертежом. В место соединения шпильки и левого зажима следует капнуть лак для ногтей для надежной фиксации;
• все, направляющая готова!

Советы для качественной работы

Как известно, заточка ножей бывают двух основных видов: односторонняя и двусторонняя. Естественно, методы работы в том и ином случае отличаются друг от друга. В работе с ножами следует учитывать такие факторы:

• Выбирая оптимальный абразивный брусок, необходимо остановиться на чем-то среднем. То есть желательно отдать предпочтение камню с не слишком крупным и не очень мелким зерном.
• Все знают, что для заточки лезвия необходимо использовать специальное приспособление. Станка для заточки ножей может не оказаться под рукой. В таком случае можно попытаться заострить лезвие, используя обычную керамическую кружку. Ее следует перевернуть, а на дне, по краю, должна быть шероховатая поверхность. Лезвие необходимо положить на дно чашки и несколько раз провести по нему движениями на себя.
• Если нож имеет специальное покрытие (керамическое), то его затачивать нельзя. В процессе работы может быть повреждена эта поверхность, что приведет к потере ножом режущих качеств. Покрытия выполняются из твердых сплавов, в результате чего клинок практически полностью защищается от износа.
• Нельзя пытаться наточить кухонный нож с зубчатой поверхностью, не имея для этого специальных приспособлений. Ведь заточка таких зубьев происходит при помощи лазера, который вряд ли можно встретить в обычной квартире.
• Лучше мыть ножи в холодной воде, поскольку в таком случае они не так сильно затупляются.

Заточка строгальных ножей

Заточка строгальных ножей – это довольно сложный процесс. Для его выполнения необходимо овладеть некоторыми знаниями и умениями. Приспособление для заточки строгальных ножей тяжело найти в продаже. Поэтому многие улучшают их режущие качества на обычных точилах. Но для этого необходимо обзавестись современным низкооборотистым точилом, обладающим водяным охлаждением. Чтобы с легкостью заострить строгальный нож, следует найти ровный и незасаленный камень, применяемый в этой области. Лучше использовать водный камень. Найти точило можно в автомобильных мастерских, где за дополнительную плату заточат любое лезвие.

www.syl.ru

Станок для заточки ножей своими руками



Как сделать станок для заточки ножей

Есть две основные причины того, покупка заводской точилки не выход. Во-первых, приобретение недорогого сделанного в Китае устройства, в дальнейшей эксплуатации, не обеспечит изделию остроту должного качества.

Фирменные экземпляры могут стать решением данной проблемы, но существенный недостаток – стоимость. Нет возможности или просто желания выложить кругленькую сумму за приспособление, то можно изготовить станок для заточки ножей своими руками. Разрабатывать новые конструкции нет необходимости, создавать свое творение  опираясь на уже существующие модели. Станок для заточки ножей своими руками, разные виды с подробными инструкциями.



Имитируем модель точилки от фирмы Lansky

Данный станок для заточки ножей представлена в виде двух металлических уголков, соединённых друг с другом. Угол заточки определяется тем, в какое отверстие будет вставлена спица, на конце которой находится насадка.

Из вариантов,  рассматриваемых, этот является наименее удобным в эксплуатации, но не легким в плане изготовления.  Усовершенствуем устройство, попытаемся сделать приспособление для заточки ножей с боле широким диапазоном градусов угла прижима.



Берем обычные металлические пластины,

размеры которых равны 4х11 см. Или больше, все равно во время работы детали будут подпиливаться и подгоняться до нужных параметров.

При помощи болгарки убираются острые углы на концах деталей (стороны, исполняющие роль зажимов). Используя напильник, стачиваем края зажимов, должен получиться плавный скос от середины основания к краям пластин.

Согласно чертежу делаем разметку под будущие отверстия. Просверливаем их и нарезаем резьбу. Все острые края и углы на пластинах закругляем напильником (не только ради благородности внешнего вида, но и ради комфортного использования, чтобы ничего не врезалось в руки).



Приобретаем стандартный алюминиевые уголок, и делаем отверстия в нем в соответствии с чертежом приведенном выше. В отверстиях, предназначенных для вхождения шпильки, нарезаем резьбу. А то отверстие, которое предназначено для опоры спицы, необходимо расширить при помощи надфиля.

Далее потребуются два отреза металлического стержня

длиной примерно 15 см. Вставляем их в крайние отверстия и фиксируем глубину вхождения двумя гайками соответствующего диаметра. В нашем случае эти элементы равны размеру М6. В отверстие более крупного диаметра ввинчиваем болт (длина около 14 см) размером М8, на который уже навинчена гайка-барашек, а поверх нее пара обычных, но большего диаметра, нежели сам болт. Он будет использоваться в качестве опорной стойки конструкции. Оставшиеся отверстия предназначены для болтов, при помощи которых будет настраиваться сила зажима лезвия.

На концы стержней нанизываются гайки, после надеваются уголки, которые снова прижимаются при помощи гаек. Опуская их вверх или вниз, мы сможем настраивать необходимый угол заточки.

Элемент, который будет держать полотно для затачивания, собирается из тонкого металлического прута (по форме буквы «Г»), двух держателей (крайний со сквозным отверстием под спицу), гайки-барашка и стержня с резьбой М6.

Имитируем модель точилки от фирмы Spyderco

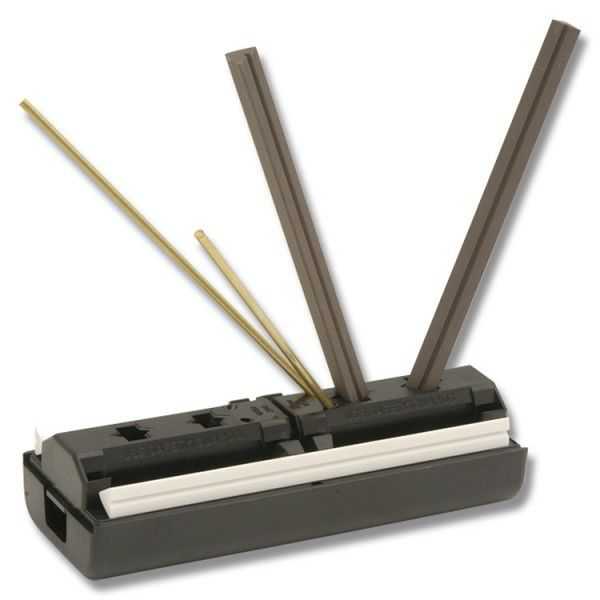

Этот станок для заточки ножей представлен в виде пластмассового горизонтального держателя с несколькими отверстия. И каждое гнездо имеет свой угол наклона.

Из всех вариантов, которые будут рассмотрены, этот имеет самый низкий уровень качества заточки. Проблема в том, что лезвие будет прижиматься вручную в отличие от первого варианта, без дополнительной фиксации об опору. Но,

stroitelinfo.ru

Как сделать приспособление для заточки и наточить нож рубанка или стамеску своими руками

Лезвие столярного инструмента предназначено для обработки древесины. Оно продолжительное время испытывает большие нагрузки, чем клинок обычного ножа.

Поэтому ему придается оригинальная форма, требующая заточки специальными способами. Доступная для новичка качественная режущая кромка создается простой заточной тележкой.

В статье на основе личного опыта собраны практические советы домашнему мастеру как изготовить простое приспособление для заточки ножа рубанка или другого инструмента с пояснением технологии операций схемами, картинками и видеороликом.

Весь процесс создания тележки занял буквально полчаса и проходил на кухне. Такая технология называется: сборка на коленке или табуретке. Она не требует сложного оборудования, позволяет изготовить приспособление из самых доступных деталей. В то же время ничто не мешает вам для профессиональной работы собрать подобный инструмент не из древесины, а металла, используя профессиональное оборудование.

Содержание статьи

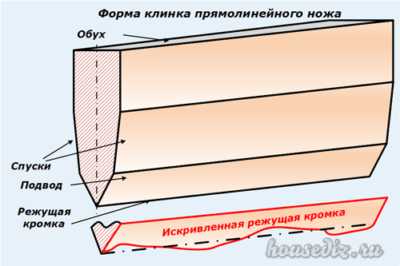

Геометрия лезвия рубанка, стамески, долота

Оптимальный профиль режущей кромки столярного инструмента сформировался опытным путем. Он немного отличается от привычного сечения обычного ножа, описанного в статье о правилах заточки лезвия.

Хотя полотно клинка тоже имеет прямоугольную форму.

В поперечном сечении лезвия столярного инструмента создается односторонний профиль.

Можно сказать, что плоскость спусков совмещена с подводом, а режущая кромка окончательно доводится за счет формирования микроподводов во время полировки на шлифовальном ремне.

Угол заточки может меняться в пределах от 25 до 45 градусов. Он зависит от плотности обрабатываемой древесины.

Как сделать приспособление для заточки

Вначале требуется подготовить все необходимое оборудование для сборки, а потом приступать к монтажу.

Подготовительный этап

Мне потребовалось найти расходные материалы и собрать не сложный инструмент.

Необходимые материалы

Заточную тележку я делал из деревянного бруска и двух отрезков ламината. Колесами послужила пара одинаковых по размерам подшипников. Их внутренний диаметр оказался немного меньше толщины выбранной древесины.

Крепежными деталями выбрал два шурупа с потайными головками и пару шестисантиметровых шпилек диаметром 4 мм с готовыми фигурными гайками. Можно использовать и более толстые конструкции.

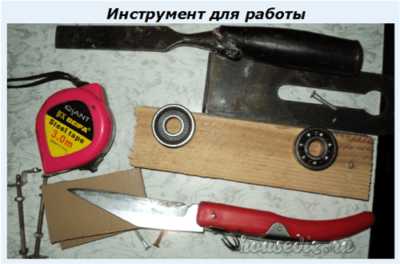

Инструменты

Обыкновенная электрическая дрель нужна для высверливания нескольких отверстий. Кроме нее потребуется:

• рулетка, линейка или штангенциркуль;
• карандаш для разметки;
• острый нож для работ по дереву;
• ножовка;
• стамеска;
• молоток;
• нож от рубанка.

Процесс изготовления

Создание корпуса тележки

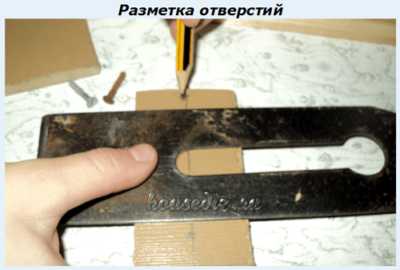

На куске ламината провел карандашом осевую линию. На ней разметил две точки по ширине чуть большей чем у ножа рубанка.

Дрелью высверлил отверстия под шпильки 4 мм. Затем наложил этот ламинат на второй и, используя первый элемент как шаблон, просверлил его таким же образом.

Получились две заготовки для крепления ножа рубанка с отверстиями, расположенными чуть больше его ширины.

Теперь надо перенести этот размер на корпус будущей заточной тележки. Для этого заготовленный брусок разместил в вертикальном положении и тем же сверлом выполнил скозное отверстие, отступив от его края на расстояние, чуть большее ширины колеса подшипника (фото 1).

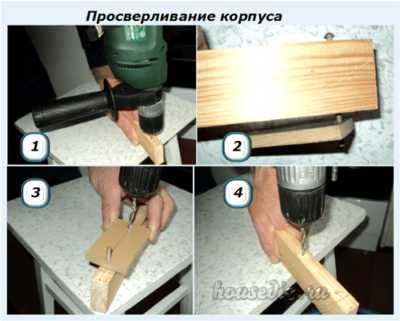

Выполнять такую работу удобно на сверлильном станке. Поскольку он от меня находился далеко, то пришлось воспользоваться простой дрелью.

Вставил шпильку в просверленное отверстие и надел на нее заготовку из ламината (фото 2).

Она послужила разметкой для высверливания второго вертикального отверстия (фото 3 и4). При этом проявились недостатки работы без сверлильного станка: отклонение сверла с обратной стороны от вертикальной линии. Картина не приятная, но вполне допустимая.

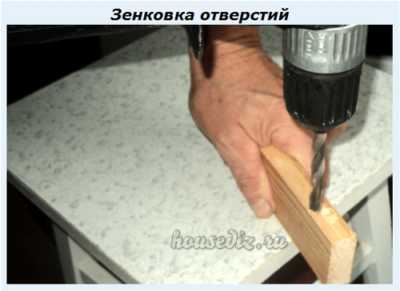

Чтобы головки шпилек и гайки крепления спрятались в бруске пришлось выполнять неглубокую зенковку более толстым сверлом.

Затем в подготовленные отверстия вставил шпильки (фото 1) и навернул на них с обратной стороны гайки.

После плотного завинчивания гаек головки шпилек (фото 2) и сами гайки (фото 3) спрятались заподлицо внутри древесины.

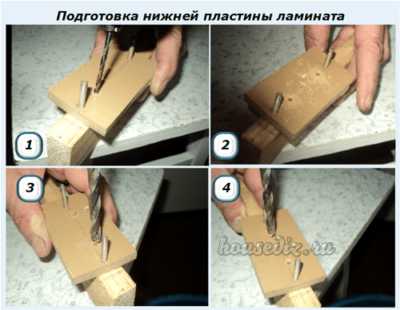

На этот брусок с помощью шурупов закрепил нижнюю пластину ламината. Ее пришлось просверливать (фото 1, 2) и зенковать (фото3,4) прямо на деревянном бруске.

В подготовленные отверстия завинтил отверткой шурупы заподлицо с верхней поверхностью пластины.

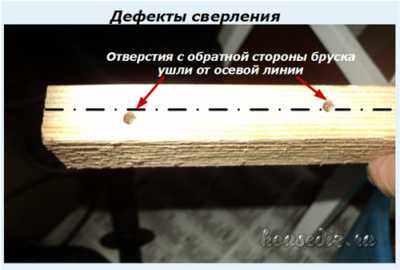

На этом фото виден еще один дефект сверления, допущенный при неосторожной зенковке: справа от второго винта образовалось сплошное отверстие большого диаметра в ламинате. Причина: случайное надавливание на корпус дрели при работе. Поэтому пришлось переделывать эту операцию. Учтите мою ошибку и сверлите аккуратно.

Излишнюю часть древесины бруска просто обрезал ножовкой.

На подготовленный корпус тележки осталось закрепить подшипники.

Монтаж колес

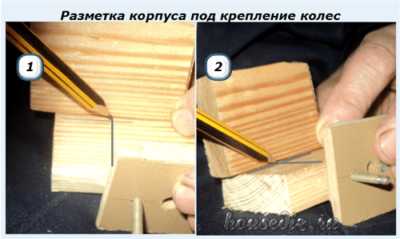

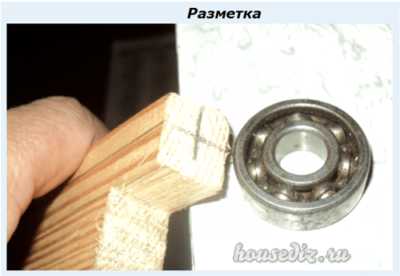

В бруске карандашом разметил линии для установки подшипников.

За базовые размеры была принята ширина пластины ламината (фото 1) и вариант нижнего расположения колес (фото 2). Для этого воспользовался отрезком бруска. Напомню, что его толщина чуть больше диаметра внутренней обоймы подшипника.

Осталось немного поработать ножовкой.

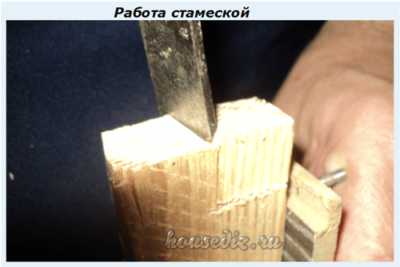

А также воспользоваться стамеской с молотком.

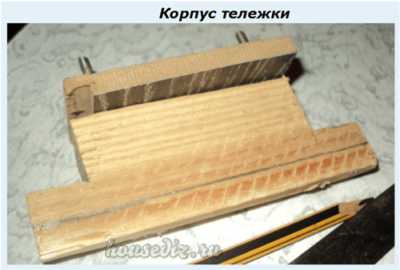

В результате получилась заготовка корпуса, на которую осталось закрепить колеса.

Для этого провел карандашом осевую линию для центров подшипников, а с торцов так же сделал соответствующую разметку.

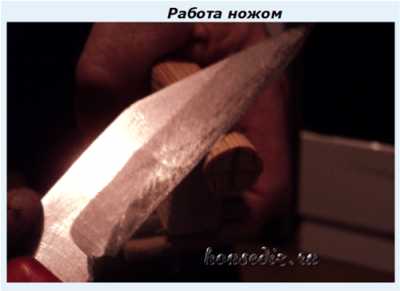

С ее помощью ножом придал прямоугольным выступам форму цилиндра.

Подправил срезы рашпилем.

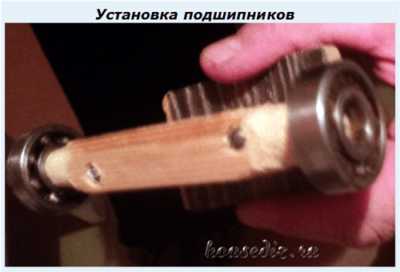

Установил на них подшипники.

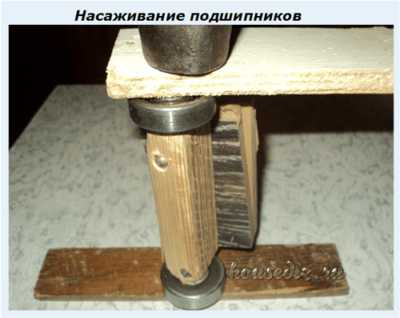

Смазал их плоскость крепления для последующей прочности клеем и забил молотком до полного прилегания.

Установил сверху вторую фиксирующую пластину из ламината. Вставил между ними полотно рубанка и закрепил его под определенным углом к поверхности основания крепежными гайками. Получилась самодельная заточная тележка.

Как наточить нож рубанка

Первая попытка правки режущей кромки показала хорошую работоспособность созданного приспособления для заточки столярного инструмента, но сразу указала на его недостатки, которые были допущены в спешке.

Что усложняет работу заточной тележки

О высоте корпуса

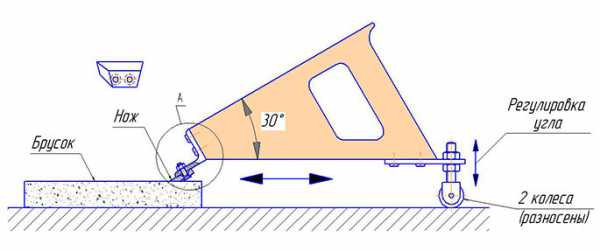

Для создания качественной режущей кромки необходимо правильно выставить угол заточки. Он формируется выдвижением ножа рубанка, используемого в качестве гипотенузы прямоугольного треугольника.

Этот фактор необходимо учитывать при создании высоты тележки. Для формирования самых острых углов мне потребовалось максимально выдвигать нож из заточного приспособления, а это не очень удобно.

Поэтому при наладке я уменьшил высоту приспособления до минимума, обрезав часть корпуса. На это ушло всего несколько минут, а возможности и удобство пользования инструментом расширились.

О ширине расстояния между колёсами

Здесь тоже была допущена ошибка. Широкая тележка требует крупногабаритного точильного камня или наждачной бумаги большой площади. Это не экономно.

Я по возможности уменьшил расстояние между шарикоподшипниками, и они стали помещаться на самодельном точильном камне, сделанном мною из керамической плитки. С его помощью удобно осуществлять доводку режущей кромки после ее правки на крупнозернистой шкурке.

Другие рекомендации

Сделанный мною корпус из бруска удобнее выполнять из трех составных частей:

1. нижней, служащей осью крепления колес и прикрепленной на верхнем переходнике;
2. средней прямоугольной;
3. верхней из закрепленной крепежной пластины.

Нижнюю заготовку с подшипниками можно делать уже, чем ширина полотна рубанка и крепить отдельными шурупами к средней, а шпильки располагать в средней и верхней частях. В этом случае режущий инструмент станет удобнее.

Технология заточки

В этом вопросе ничего сложного нет, если правильно установить нож рубанка. Его плоскость подводов должна точно лежать на поверхности точильного камня в тот момент, когда тележка находится в рабочем положении. Надо обратить внимание на:

• плотность и равномерность прилегания поверхностей;
• строго перпендикулярное положение режущей кромки относительно направления движения заточной тележки;
• отсутствие препятствий на пути колес.

Сама заточка выполняется быстро. Мой помощник — школьник начальных классов с большим интересом выполнил эту несложную работу, покатав подготовленное приспособление по ровно расстеленной полосе наждачной бумаги.

У него получился довольно удовлетворительный результат: вполне нормальная ровная режущая кромка, но не до конца сформированная плоскость скоса внизу.

Мне осталось немного поработать, чтобы устранить указанный дефект. Затем довел режущую поверхность до хорошего состояния на самодельном точильном камне с мелким зерном.

Качество поверхности улучшилось. Дальше требуется правка на коже или резине с пастой ГОИ.

Но даже в таком состоянии рубанок стал хорошо строгать древесину, создавая тонкую и равномерную стружку.

Заканчивая изложение материала хочу обратить внимание, что приспособления для заточки ножей рубанка, стамески и другого столярного инструмента имеют различные конструкции. Самые простые создаются из обычного деревянного бруска, в котором делается пропил под углом для крепления режущего лезвия.

Этим бруском ведут по точильному камню. Заточка вполне удовлетворительная, но возникает дополнительное трение древесины, которая к тому же постепенно стачивается. А в описанной конструкции подшипники качения снимают эту нагрузку.

Рекомендуемая мной конструкция предназначена для начинающих мастеров без практического опыта. Профессиональные столяры пользуются дорогими и высокоточными приспособлениями.

О них подробно рассказывает Андрей Ярмолкевич в своем видеоролике «Заточка ручного рубанка».

Если же у вас еще остались вопросы по этой теме, то можете задать их в комментариях. Сейчас вам удобно поделиться этим материалом с друзьями в соц сетях.

Полезные товары

housediz.ru

Приспособления для заточки ножей: виды и чертежи, изготовление своими руками

У каждой хозяйки рано или поздно начинают тупиться ножи, которыми она нарезает хлеб, овощи или разделывает мясо. Использовать тупой нож не только неудобно, но и небезопасно. Он в любой момент может сорваться с нарезаемого продукта и нанести травму. Поэтому периодически инструмент следует подтачивать, применяя для этого специальное устройство для заточки ножей.

Такие точильные приспособления в широком ассортименте предлагаются в магазинах. Но по тем или иным причинам они не всегда устраивают потребителя. В таком случае приспособление для заточки ножей можно сделать своими руками, предварительно изучив виды камней для заточки, особенности инструмента и предлагаемые чертежи.

Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия. В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.

Для каждого лезвия подбирается свой оптимальный угол:

• для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
• ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
• многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
• охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
• ножи для резки твердых материалов – в 30–40 градусов.

Не имея специального приспособления, наточить лезвие под нужным углом затруднительно. Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента. Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.

Существует достаточно много видов заточек для ножей, среди которых можно выбрать максимально соответствующую своим потребностям.

Все приспособления состоят из двух частей:

• брусок из абразивного материала;
• упор для крепления ножа.

В качестве бруска можно использовать уже готовые специальные камни или сделать его своими руками.

В продаже можно встретить несколько видов камней:

Водные инструменты. При работе с ними используется вода, что позволяет экономить поверхность камня.

Масляный камень по структуре и форме напоминает водный, но его поверхность наиболее маслянистая.

Природные инструменты изготавливаются из натуральных камней, которые проходят промышленную обработку.

Искусственные камни изготавливаются из ненатуральных компонентов.

Резиновые инструменты также могут встречаться в продаже, но работать на них не очень удобно.

Для самостоятельного изготовления абразивного бруска можно использовать небольшие пластины из стекла прямоугольной формы и толщины в 4–5 миллиметра. На поверхность пластин с помощью двухстороннего скотча нужно наклеить разной зернистости наждачную бумагу. Стоимость таких брусков получится совсем небольшая, а наждачную бумагу можно в любое время заменить.

Однако при использовании стеклянного бруска следует очень аккуратно затягивать гайки, иначе стекло может треснуть. Кроме этого, при его применении не используется вода, поэтому абразив быстро изнашивается. По этой же причине при заточке ножей следует избегать быстрых движений, которые могут привести к перегреву материала, а, значит, и к потере свойств лезвия.

Достаточно просто сделать затачивающий инструмент из двух деревянных и двух абразивных брусков, которые должны быть одинакового размера.

1. Деревянные бруски необходимо отшлифовать с помощью наждачной бумаги, убрав при этом с них все заусенцы.
2. Произвести предварительную разметку на брусках в зависимости от необходимого угла.
3. К намеченной линии приложить точильный камень и отметить его ширину с обеих сторон деревянного бруска.
4. По разметкам на деревянных заготовках произвести пропилы, глубина которых должна быть около 1,5 сантиметра.
5. В полученные углубления абразивные бруски необходимо вставить так, чтобы все пазы совпали.
6. Точильные камни закрепить болтами.

Для большей устойчивости точильного приспособления к его нижней поверхности рекомендуется прикрепить кусок резины.

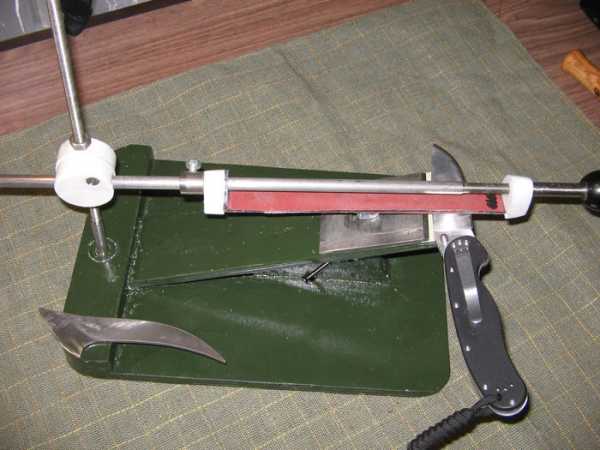

За основу такого приспособления взята точилка Лански, чертежи которой можно легко найти в интернете.

Необходимые материалы и инструменты:

• металлические пластины размером 4Х11 сантиметров;
• стандартные алюминиевые уголки;
• металлические стержни длиной около 15 сантиметров;
• набор гаек и болтов;
• точильный станок с тисками или напильник;
• надфиль.

Вместо точильного станка можно воспользоваться напильником, так как этот инструмент необходим только для стачивания с уголков острых углов и очищения мест реза металла.

Этапы изготовления точилки:

1. Согласно чертежу под будущие отверстия в пластинах делается разметка.
2. Отверстия просверливаются, и в них нарезается резьба.
3. С помощью напильника закругляются все острые углы и края. Это позволит комфортно использовать изготовленную ножеточку.
4. В уголке в соответствии с чертежом делаются отверстия.
5. Отверстие для опоры спицы расширяются с помощью надфиля.
6. В отверстиях для шпилек нарезается резьба.
7. Стержни вставляются в крайние отверстия и фиксируются гайками соответствующего диаметра (М6).
8. В более широкое отверстие вкручивается болт М8, длина которого должна быть около 14 сантиметров. Предварительно на него должна быть навинчена гайка-барашек, поверх которой накручиваются две обычных гайки. Болт в конструкции будет использоваться в качестве опорной стойки.
9. В оставшиеся отверстия крепятся болты, с помощью которых будет зажиматься нож.
10. На концы стержней накручиваются гайки, нанизывается уголок, который фиксируется с помощью гаек. Опуская или поднимая стержни, можно будет настраивать угол заточки.
11. Из тонкого металлического стержня в виде буквы Г, стержня с резьбой М6, двух держателей и гайки-барашка собирается устройство, которое будет держать камень для заточки. Крайний держатель должен быть со сквозным отверстием под спицу.

Такое приспособление для заточки ножей имеет достаточно широкий диапазон градусов угла прижима и наиболее удобно в эксплуатации.

Своими руками можно сымитировать приспособление для заточки ножей от фирмы Apex, чертежи которого легко найти в интернете. Такая ножеточка представлена в виде подставки, на которой под углом установлена площадка, а сбоку размещена опора для конца насадки в виде стержня. Это очень удобное приспособление, с помощью которого можно очень качественно точить любые режущие инструменты.

Необходимые материалы и инструменты:

• четверть листа ДСП;
• деревянный брусок небольших размеров;
• металлический стержень М8 или М6;
• магнит с прорезями под болты;
• отрезок оргстекла 6х12 см;
• 10 саморезов;
• 3 гайки-барашки;
• 2 болта;
• 4 резиновые ножки;
• деревянные или керамические зажимы;
• наждачная бумага;
• дрель;
• пила.

1. Из листа ДСП выпиливаются три заготовки. Их размеры должны быть: 30х8 см; 7х8 см; 37х12 см.
2. На заготовке размерами 30х8 см на длинной стороне отмеряется от края 6 сантиметров и просверливается отверстие.
3. От бруска с сечением 2х4 сантиметра отпиливается отрезок длиной в 8 сантиметров, в котором просверливаются два перпендикулярных друг другу сквозных отверстия. Первое должно быть в трех сантиметрах от края, а второе в трех сантиметрах от первого.
4. От края бруска до отверстия выпиливается углубление в один сантиметр толщиной.
5. Вдоль середины оргстекла просверливается прорезь.
6. В углах заготовки из ДСП больших размеров просверливаются отверстия под ножки.
7. В четырех сантиметрах от края заготовки перпендикулярно ставится маленький отрезок ДСП и крепится при помощи двух саморезов.
8. Сверху ставится заготовка средних размеров и также крепится при помощи двух саморезов.
9. Для магнита на самом краю высшей точки детали средних размеров высверливается неглубокая впадина.
10. Магнит вставляется внутрь и фиксируется саморезами.
11. На эту же доску кладется отрезок оргстекла. Сквозь прорезь и отверстие вставляется болт, который внизу завинчивается гайкой.
12. На свободном крае большой заготовки для железного стержня просверливается отверстие.
13. Стержень фиксируется при помощи двух гаек: гайки-барашка и обычной.
14. На стержень накручивается брусок, в отверстие которого вставляется завинченный снаружи гайкой болт.

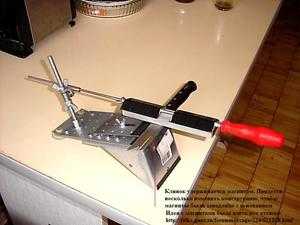

15. Из отреза металлического стержня, двух зажимов и четырех гаек с шайбами собирается устройство для зажима ножа.
16. К готовому изделию прикручиваются ножки.

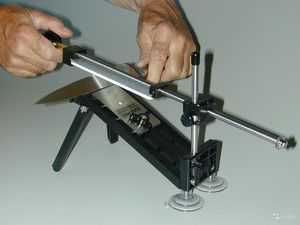

Угол заточки на таком приспособлении регулируется при помощи бруска и барашка, который фиксирует деталь на нужной высоте.

Каждое из описанных устройств имеет свои преимущества и недостатки. Выбирая походящий вариант, необходимо исходить из своих потребностей и навыков в такой работе, которую нужно будет делать своими руками.

vizada.ru
