Какие бывают типы, виды солнечных батарей и панелей

Содержание:

1. Кремниевые солнечные батареи
2. Плёночные солнечные батареи
3. Что такое концентрационные солнечные модули
4. Фотосенсибилизированные батареи

Какие бывают виды солнечных панелей?

Сегодня различные типы солнечных панелей набирают всё больше и больше популярности. И не зря, ведь помимо того, что население планеты Земля начинает задумываться об экологических источниках энергии, солнечные панели ещё и становятся всё более и более энергоэффективными. Конечно, самое основное что входит в любую солнечную систему энергообеспечения — это панели или батареи, поэтому важно разбираться что к чему. Конечно, система намного сложнее и в неё входят всякие стабилизаторы, инверторы и прочее, однако это не основной момент.

Какие бывают виды солнечных батарей или панелей?

На данный момент типы солнечных батарей составляют такое разнообразие и их такое великое множество, что каждый потребитель желающий обзавестись подобным источником энергии задаётся вопросом: “

А как выбрать солнечную батарею? Какие есть солнечные батареи?” Об этом наша статья: мы постараемся особо не влезая в дебри технологий разобраться на какие типы делятся батареи или панели, питающиеся от энергии солнца, ведь рынок пестрит выгодными предложениями и желаем продать Вам ту или иную систему. В первую очередь различаются солнечные модули материалами, принципом работы и принципом производства. Так давайте же разбираться что и почему.

Кремниевые солнечные батареи

Такой тип солнечных панелей отличается в первую очередь своим материалом, который, как можно догадаться из названия, представлен кремнием. Сегодня это самые популярные батареи на рынке. Это связано с тем, что кремний сравнительно легкодоступный материал, он недорогой и при этом обладает хорошими показателями производительности, по сравнению с конкурентными видами солнечных модулей. Производят их не только из кремния, но и в том числе из моно, поликристаллов в также аморфного кремния. В чём разница?

Монокристаллические солнечные батареи

Для производства солнечных батарей монокристаллического типа используют очищенный, самый чистый кремний. Такой вид солнечной панели выглядит как силиконовые соты, или ячейки, которые соединены в одну структуру. После того, как очищенный монокристалл затвердевает, его разделяют на супер тонкие пластины, толщиной до 300 мкм. Такие готовые пластины соединены тонкой сеткой из электродов. В сравнении с аморфными батареями, такие стоят дороже, ведь технология их производства в разы сложнее. При этом такие батареи стоит выбрать хотя бы за их высокий коэффициент полезного действия(КПД). На уровне 20%. Да, для солнечных батарей это хороший показатель.

Поликристаллические солнечные панели

Для того чтобы получить поликристаллы, кремниевую субстанцию медленно охлаждают.

Такой подход к технологии производства значительно дешевле чем в предыдущем типе панелей, поэтому и стоит этот вид дешевле. При этом для изготовления требуется меньше энергии, а это ещё раз благотворно действует на цену. Но чем-то же нужно жертвовать? Поэтому у таких батарей КПД ниже — до 18%. Связано такое падение коэффициента с образованиями внутри поликристалла, которые снижают эффективность. Для того ещё лучше разобраться в различиях между первым и вторым типом батарей, взгляните на таблицу:

Сравнительная таблица монокристаллических и поликристаллических солнечных панелей:

Фактор	Монокристаллы	Поликристаллы
Разница в структуре	Кристаллы направлены в одну сторону, зёрна параллельны	Кристаллы направлены в разную стороны, не параллельны
Стабильность работы	Высокая	Меньше
Стоимость	Дорогостоящие батареи	Также дорогостоящие, но дешевле
Окупаемость	2 года	до 3х лет
КПД	до 22%	до 18%
Технология производства	Совершеннее, сложнее, точнее	Проще, отсюда и низкая стоимость

Аморфные солнечные панели или батареи из аморфного кремния

• Данный вид солнечных батарей можно отнести как к кремниевым (потому что материал изготовления — кремний) так и к плёночным, ведь изготовлены они по принципу производства плёночных батарей. Но всё же отличия есть.

• Здесь используются не кристаллы кремния, а так называемый силан (кремневодород). Его наносят на подложку, внутри батарей. КПД у такого вида солнечных батарей намного ниже — около 5%. Но всё не так плохо! Есть и преимущества, среди которых можно назвать: намного лучшее поглощение (в 20 раз лучше), лучше работает при отсутствии прямого солнца, когда пасмурно, эластичность панелей.

• Также бывают сочетания моно и поликристаллических панелей с аморфными. Такое сочетание позволяет соединить преимущества двух различных типов. Например, батареи лучше работают, когда солнца недостаточно для обычных кристаллических батарей.

Плёночные солнечные батареи

Плёночные панели — это следующий шаг развития источников питания на солнечной энергии. Шаг, который продиктован в первую очередь необходимостью снижения цен на производство батарей и стремлением к повышению энергоэффективности.

Плёночные батареи на основе теллурида кадмия

• Кадмий — это материал, который обладает высоким уровнем светопоглощения, открытый как материал для солнечных батарей в 70-х годах. На сегодняшний день, этот материал применяется уже не только в космосе, на околоземной орбите, но и активно используется в качестве материала для солнечных панелей обычного, домашнего пользования.

• Самой главной проблемой в использовании такого материала является его ядовитость. Однако исследования говорят о том, что уровень кадмия. который уходит в атмосферу, слишком мал, чтобы наносить вред здоровью человека. Также, несмотря на низкий КПД в районе 10%, стоит единица мощности в таких батареях меньше, чем у аналогов.

Плёночные панели на основе селенида меди-индия

Тип солнечных батарей из таких материалов используют медь, индий, селен, как полупроводник. Кстати, индий — это основной, очень необходимый материал, который используется в производстве жидкокристаллических мониторов. Поэтому, оставляя такой материал для этих целей, часто используют галлий, который замещает индий по своим функциям. КПД здесь выше, чем у батарей из теллурида кадмия — около 20%.

Полимерные солнечные панели

Вид солнечных батарей, который не так давно был изобретён и начал производиться. Здесь проводниками выступают полифенилен, фуреллены, фталоцианин меди.

При этом такая плёнка очень тонкая — около 100 нм. Несмотря на низкий уровень КПД, около 5%, всё же можно выделить причины, почему стоит выбирать этот тип солнечных батарей: Доступность материалов, дешевизна, отсутствие вредных выделений в атмосферу. Так что такие батареи отлично подходят потребителям, ведь обладают отличной эластичностью и экологичностью.

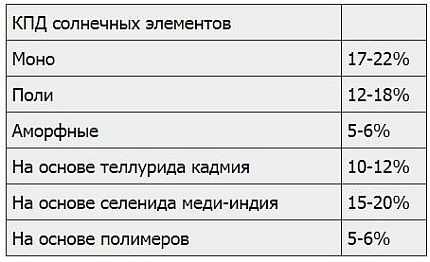

Сравнительная таблица: виды солнечных батарей и уровень КПД

Напоследок, хотелось бы сравнить коэффициенты полезного действия каждого типа солнечных батарей, но не забывайте, что помимо КПД есть много других факторов, которые могут охарактеризовать каждый тип как с хорошей, так и плохой стороны.

КПД	в процентах
Монокристаллические	17-22%
Поликристаллические	12-18%
Аморфные	5-6%
Теллурид кадмия	10-12%
Селенид меди-индия	15-20%
Полимерные	5-6%

Что такое концентрационные солнечные модули?

Концентрационные модули помогают более эффективно использовать площадь солнечных панелей, получая экономию площади почти в два раза. Однако такая система осложнена необходимостью инсталляции механического модуля, который бы поворачивал линзы в сторону солнца. Особенно такие установки необходимы в местах, где прямое излучение солнца есть в достатке на протяжении всего года.

Фотосенсибилизированные батареи

Фотосенсибилизирующий краситель опять-таки помогает оптимизировать приём солнечной энергии, но при этом солнечные панели работающие по этому принципу, скорее напоминают процесс фотосинтеза в природе. Впрочем, пока что это только концептуальная идея, не имеющая воплощения. Кто знает, может пока Вы соберётесь покупать солнечные панели, она уже будут вовсю продаваться на рынке.

Ну что, разобрались какие бывают солнечные батареи? Надеемся, эта статья поможет Вам определиться, какую батарею поставить для дома, но если после прочтения у Вас возникло ещё больше вопросов — милости просим на наш сайт, где Вы найдёте всю информацию про солнечные батареи и источники питания, работающие на солнечной энергии а также про различные виды солнечных панелей.

www.solnpanels.com

Сравнительный обзор различных видов солнечных батарей

Альтернативная энергетика максимально развивается в Европе, показывая результатами свою перспективность. Появляются новые виды солнечных батарей, растет их КПД.

При желании обеспечить работу промышленного здания или жилого помещения за счет энергии солнца необходимо предварительно разобраться в отличиях оборудования, ведь для различных климатических зон используются разные типы солнечных панелей.

Содержание статьи:

Принцип работы солнечных панелей

Подавляющее большинство солнечных панелей являются в физическом смысле фотоэлектрическими преобразователями. Электрогенерирующий эффект возникает в месте полупроводникового p-n перехода.

Именно кремниевые пластины составляют основу себестоимости солнечных панелей, но при их использовании в качестве круглосуточного источника электроэнергии придется дополнительно купить дорогостоящие аккумуляторные батареи

Панель состоит из двух кремниевых пластин с различными свойствами. Под действием света в одной из них возникает недостаток электронов, а в другой – их избыток. Каждая пластина имеет токоотводящие полоски из меди, которые подсоединяются к преобразователям напряжения. Промышленная солнечная панель состоит из множества ламинированных фотоэлектрических ячеек, скрепленных между собой и закрепленных на гибкой или жесткой подложке.

КПД оборудования зависит во многом от чистоты кремния и ориентации его кристаллов. Именно эти параметры пытаются улучшить инженеры последние десятилетия. Основной проблемой при этом является высокая стоимость процессов, которые лежат в основе очищения кремния и расположения кристаллов в одном направлении на всей панели.

Ежегодно максимальные КПД различных солнечных панелей изменяются в большую сторону, потому что в исследования новых фотогальванических материалов вкладываются миллиарды долларов

Полупроводники фотоэлектрических преобразователей могут изготавливаться не только из кремния, но и из других материалов. Принцип их работы при этом не изменяется.

Типы фотоэлектрических преобразователей

Классифицируют промышленные солнечные панели по их конструкционным особенностям и типу рабочего фотоэлектрического слоя. Различают такие виды батарей по типу устройства:

• гибкие;
• жесткие.

Гибкие тонкопленочные солнечные панели постепенно занимают всё большую нишу на рынке благодаря своей монтажной универсальности, ведь установить их можно на большинстве поверхностей с разнообразными архитектурными формами.

Реальные характеристики солнечных панелей обычно ниже, чем указанные в инструкции. Поэтому перед их установкой дома желательно самому увидеть похожий реализованный проект

По типу рабочего фотоэлектрического слоя солнечные батареи разделяются на такие разновидности:

1. Кремниевые:
   • монокристаллические;
   • поликристаллические;
   • аморфные.
2. Теллурий-кадмиевые.
3. На основе селенида индия- меди-галлия.
4. Полимерные.
5. Органические.
6. На основе арсенида галлия.
7. Комбинированные и многослойные.

Интерес для широкого потребителя представляют не все типы солнечных панелей, а только лишь первые два кристаллических подвида. Хотя некоторые другие типы панелей и имеют большие КПД, но из-за высокой стоимости они не получили широкого распространения.

Галерея изображений

Фото из

Массив монокристаллических солнечных фотоэлементов

Солнечная панель на основе поликристаллов кремния

Солнечная панель в виде пленки

Фотогальванические элементы из селенида индия-меди-галлия

Фотоэлемент на основе арсенида галлия

Солнечные панели со слоем теллурида кадмия

Производство органических солнечных панелей

Солнечная батарея из полиэфира

Кремниевые фотоэлектрические элементы довольно чувствительны к нагреву. Базовая температура для измерения электрогенерации составляет 25 °C. При её повышении на один градус эффективность панелей снижается на 0,45-0,5%.

Далее будут подробно рассмотрены солнечные панели, которые представляют наибольший потребительский интерес.

Характеристики панелей на основе кремния

Кремний для солнечных батарей изготавливают из кварцевого порошка — размолотых кристаллов кварца. Богатейшие залежи сырья есть в Западной Сибири и Среднем Урале, поэтому перспективы данного направления солнечной энергетики практически безграничны. Даже сейчас кристаллические и аморфные кремниевые панели занимают уже более 80% рынка. Поэтому стоит рассмотреть их более подробно.

Монокристаллические кремниевые панели

Современные монокристаллические кремниевые пластины (mono-Si) имеют равномерный темно-синий цвет по всей поверхности. Для их производства используется наиболее чистый кремний. Монокристаллические фотоэлементы среди всех кремниевых пластин имеют самую высокую цену, но обеспечивают и наилучший КПД.

Большие монокристаллические солнечные панели с поворотными механизмами идеально вписываются в пустынные пейзажи. Там обеспечиваются условия для максимальной производительности

Высокая стоимость производства обусловлена сложностью ориентации всех кристаллов кремния в одном направлении. Из-за таких физических свойств рабочего слоя максимальный КПД обеспечивается только лишь при перпендикулярном падении солнечных лучей на поверхность пластины.

Монокристаллические батареи требуют дополнительного оборудования, которое автоматически поворачивает их в течение дня, чтобы плоскость панелей была максимально перпендикулярна солнечным лучам.

Слои кремния с односторонне ориентированными кристаллами вырезаются из цилиндрического бруска металла, поэтому готовые фотоэлектрические блоки имеют вид закруглённого по углам квадрата.

К преимуществам монокристаллических кремниевых батарей относят:

1. Высокий КПД со значением 17-25%.
2. Меньшая площадь размещения оборудования из расчета на единицу мощности, в сравнении с поликристаллическими кремниевыми панелями.
3. Достаточная эффективность генерации электроэнергии обеспечивается до 25 лет.

Недостатков у таких батарей всего два:

1. Высокая стоимость и длительная окупаемость.
2. Чувствительность к загрязнению. Пыль рассеивает свет, поэтому у покрытых ею солнечных панелей резко снижается КПД.

Из-за потребности в прямых солнечных лучах монокристаллические солнечные панели устанавливаются в основном на открытых площадках или на высоте. Чем ближе местность к экватору и чем больше в ней солнечных дней, тем более предпочтительна установка именно этого типа фотоэлектрических элементов.

Поликристаллические солнечные батареи

Поликристаллические кремниевые панели (multi-Si) имеют неравномерный по интенсивности синий окрас из-за разносторонней ориентированности кристаллов. Чистота кремния, используемого при их производстве, несколько ниже, чем у монокристаллических аналогов.

Разнонаправленность кристаллов обеспечивает высокий КПД при рассеянном свете – 12-18%. Он ниже, чем в однонаправленных кристаллах, но в условиях пасмурной погоды такие панели оказываются более эффективны.

Неоднородность материала приводит и к снижению себестоимости производства кремния. Очищенный металл для поликристаллических солнечных панелей без особых ухищрений заливается в формы. На производстве используются специальные технические приемы для формирования кристаллов, однако их направленность не контролируется. После остывания кремний нарезают слоями и обрабатывают по специальному алгоритму.

Поликристаллические панели не требуют постоянной ориентации в сторону солнца, поэтому для их размещения активно используются крыши домов и промышленных зданий.

Днем при легкой облачности преимуществ солнечных панелей из аморфного кремния заметно не будет, их достоинства раскрываются только при плотных тучах или в тени

К достоинствам солнечных батарей с разнонаправленными кристаллами относят:

1. Высокая эффективность в условиях рассеянного света.
2. Возможность стационарного закрепления на крышах зданий.
3. Меньшая стоимость по сравнению с монокристаллическими панелями.
4. Падение эффективности через 20 лет эксплуатации составляет всего 15-20%.

Недостатки у поликристаллических панелей также имеются:

1. Пониженный КПД со значением 12-18%.
2. Требуется больше пространства для установки из расчета на единицу мощности в сравнении с монокристаллическими аналогами.

Поликристаллические солнечные панели завоевывают всё большую рыночную долю среди других кремниевых батарей. Это обеспечивается широкими потенциальными возможностями для удешевления стоимости их производства. Ежегодно увеличивается и КПД таких панелей, стремительно приближаясь к 20% у массовых продуктов.

Солнечные панели из аморфного кремния

Механизм производства солнечных панелей из аморфного кремния принципиально отличается от изготовления кристаллических фотоэлектрических элементов. Здесь используется не чистый неметалл, а его гидрид, горячие пары которого осаждаются на подложку. В результате такой технологии классические кристаллы не образуются, а затраты на производство резко снижаются.

Фотоэлементы из осажденного аморфного кремния можно закреплять как на гибкой полимерной подложке, так и на жестком стеклянном листе

На данный момент существует уже три поколения панелей из аморфного кремния, в каждом из которых заметно повышается КПД. Если первые фотоэлектрические модули имели эффективность 4-5%, то сейчас на рынке массово продаются модели второго поколения с КПД 8-9%. Аморфные панели последней разработки имеют эффективность до 12% и уже начинают появляться в продаже, но они пока ещё достаточно дорогие.

За счет особенностей данной производственной технологии создать слой кремния можно как на жесткой, так и на гибкой подложке. Из-за этого модули из аморфного кремния активно используются в гибких тонкоплёночных солнечных модулях. Но варианты с эластичной подложкой стоят намного дороже.

Физико-химическая структура аморфного кремния позволяет максимально поглощать фотоны слабого рассеянного света для генерации электроэнергии. Поэтому такие панели удобны для применения в северных районах с большими свободными площадями. Не снижается эффективность батарей на основе аморфного кремния и при высокой температуре, хотя они и уступают по этому параметру панелям из арсенида галлия.

При одинаковой стоимости оборудования солнечные панели из гидрида кремния показывают большую производительность, чем их моно- и поликристаллические аналоги

Подытоживая, можно указать такие преимущества аморфных солнечных панелей:

1. Возможность изготовления гибких и тонких панелей.
2. Высокий КПД при рассеянном свете.
3. Установка батарей на любые архитектурные формы.
4. Стабильная работа при высоких температурах.
5. Простота и надежность конструкции. Такие панели практически не ломаются.
6. Меньшее падение производительности при запыленности поверхности, чем у кристаллических аналогов

Срок службы таких фотоэлектрических элементов, начиная со второго поколения, составляет 20-25 лет при падении мощности в 15-20%. К недостаткам панелей из аморфного кремния можно отнести лишь потребность в бо́льших площадях для размещения оборудования требуемой мощности.

Обзор бескремниевых устройств

Некоторые солнечные панели, изготовленные с применением редких и дорогостоящих металлов, имеют КПД более 30%. Они в разы дороже своих кремниевых аналогов, но всё-таки заняли высокотехнологичную торговую нишу, благодаря своим особенным характеристикам.

Солнечные панели из редких металлов

Существует несколько типов солнечных панелей из редких металлов, и не все они имеют КПД выше, чем у монокристаллических кремниевых модулей. Однако способность работать в экстремальных условиях позволяет производителям таких солнечных панелей выпускать конкурентоспособную продукцию и проводить дальнейшие исследования.

Панели из теллурида кадмия активно используются при облицовке зданий в экваториальных и аравийских странах, где их поверхность нагревается днем до 70-80 градусов

Основными сплавами, применяемыми для изготовления фотоэлектрических элементов, являются теллурид кадмия (CdTe), селенид индия- меди-галлия (CIGS) и селенид индия-меди (CIS). Кадмий – токсический металл, а индий, галлий и теллур являются довольно редкими и дорогостоящими, поэтому массовое производство солнечных панелей на их основе даже теоретически невозможно.

КПД таких панелей находится на уровне 25-35%, хотя в исключительных случаях может доходить до 40%. Ранее их применяли в основном в космической отрасли, а сейчас появилось новое перспективное направление.

Из-за стабильной работы фотоэлементов из редких металлов при температурах 130-150°C их используют в солнечных тепловых электростанциях. При этом лучи солнца от десятков или сотен зеркал концентрируются на небольшой панели, которая одновременно генерирует электроэнергию и обеспечивает передачу тепловой энергии водяному теплообменнику.

В результате нагрева воды образуется пар, который заставляет вращаться турбину и генерировать электроэнергию. Таким образом солнечная энергия преобразуется в электрическую одновременно двумя путями с максимальной эффективностью.

Полимерные и органические аналоги

Фотоэлектрические модули на основе органических и полимерных соединений начали разрабатывать только в последнем десятилетии, но исследователи уже добились значительных успехов. Наибольший прогресс демонстрирует европейская компания Heliatek, которая уже оснастила органическими солнечными панелями несколько высотных зданий. Толщина её рулонной пленочной конструкции типа HeliaFilm составляет всего 1 мм.

При производстве полимерных панелей используются такие вещества, как углеродные фуллерены, фталоцианин меди, полифенилен и другие. КПД таких фотоэлементов уже достигает 14-15%, а стоимость производства в разы меньше, чем кристаллических солнечных панелей.

Остро стоит вопрос срока деградации органического рабочего слоя. Пока что достоверно подтвердить уровень его КПД через несколько лет эксплуатации не представляется возможным.

Преимуществами органических солнечных панелей являются:

• возможность экологически безопасной утилизации;
• дешевизна производства;
• гибкая конструкция.

К недостаткам таких фотоэлементов можно отнести относительно низкий КПД и отсутствие достоверной информации о сроках стабильной работы панелей. Возможно, что через 5-10 лет все минусы органических солнечных фотоэлементов исчезнут, и они станут серьезными конкурентами для кремниевых пластин.

Какую солнечную панель выбрать?

Выбор солнечных панелей для загородных домов на широте 45-60 ° не труден. Здесь стоит рассматривать лишь два варианта: поликристаллические и монокристаллические кремниевые панели. При дефиците места предпочтение лучше отдать более эффективным моделям с односторонней ориентацией кристаллов, при неограниченной площади рекомендуется приобрести поликристаллические батареи.

Ориентироваться на прогнозы аналитических компаний развития рынка солнечных панелей не стоит, ведь лучшие их образцы, возможно, ещё не изобретены



Выбирать конкретного производителя, требуемую мощность и дополнительное оборудование лучше при участии менеджеров компаний, занимающихся продажей и установкой такого оборудования. Следует знать, что качество и цена фотоэлектрических модулей у крупнейших производителей отличаются мало.

Следует учитывать, что при заказе комплекта оборудования «под ключ», стоимость самих солнечных панелей будет составлять всего лишь 30-40% от общей суммы. Сроки окупаемости таких проектов составляют 5-10 лет, и зависят от уровня энергопотребления и возможности продажи излишков электроэнергии в городскую сеть.

Выводы и полезное видео по теме

Представленные видеоролики показывают работу различных солнечных панелей в реальных условиях. Также они помогут разобраться в вопросах выбора сопутствующего оборудования.

Правила выбора солнечных панелей и сопутствующего оборудования:

Виды солнечных панелей:

Тестирование монокристаллической и поликристаллической панелей:

Для населения и небольших промышленных объектов реальной альтернативы кристаллическим кремниевым панелям пока что нет. Но темпы разработки новых типов солнечных батарей позволяют надеяться, что в ближайшие десятилетия энергия солнца станет главным источником электроэнергии во многих загородных домах и дачах.

sovet-ingenera.com

Виды и типы солнечных батарей

Все существующие на сегодняшний день виды солнечных батарей можно условно подразделить на следующие классы:

• батарея маломощная – предназначается для зарядки таких гаджетов, как мобильный телефон и КПК, а также негабаритной техники;
• батарея универсальная – предназначена для питания электроники «в полевых условиях», обычно пользуется популярностью у туристов;
• панель солнечных элементов – набор фотопластин на подложке, является основным элементом солнечных устройств широкого спектра.

Помимо этого, классификация солнечных батарей выделяет 3 основных типа: ФЭП – фотоэлектрические преобразователи, ГЕЭС – гелиоэлектростанции и СК — солнечные коллекторы.

Фотоэлектрический преобразователь в лаборатории

1. Фотоэлектрический преобразователь представляет собой полупроводниковое устройство по преобразованию солнечной энергии непосредственно в электричество. Несколько соединенных между собой преобразователей образуют солнечную батарею.

Принцип работы ФЭП основан на фотовольтаическом эффекте, т.е. возникновении электрического тока при воздействии солнечного излучения на неоднородную полупроводниковую структуру. Неоднородность структуры достигается несколькими путями:

• первый способ – легирование полупроводника различными примесями, вследствие чего образуются несколько p-n переходов;
• второй способ – соединение разных полупроводников, которые имеют разную ширину запрещенной зоны, т.е. энергию отрыва из атома электрона. При этом создаются гетеропереходы;
• третий способ – изменения химического состава полупроводника, что приводит к созданию градиента ширины запрещенной зоны, варизонных структур иначе.

Также возможны комбинации перечисленных выше способов, что позволяет добиться большей эффективности преобразователя, которая зависит от электрофизических характеристик полупроводниковой структуры и оптических свойств преобразователя. Важным фактором, определяющим оптические свойства, является фотопроводимость, которая обуславливается явлением внутреннего фотоэффекта, возникающего при облучении полупроводника солнечным светом. Руководствуясь этими физическими свойствами на заводах изготавливают солнечные батареи, которые используются во многих отраслях промышленности.

Гелиоэлектростанция Gemosolar

2. Гелиоэлектростанция – это солнечная установка, которая использует концентрированную солнечную энергию для приведения в действие различных машин: паровых, газотурбинных, термоэлектрических и др. Практическое применение гелиоэлектростанций достаточно разнообразно: выработка электроэнергии, отопление, опреснение морской воды.

Процесс концентрации солнечной энергии осуществляется в специальных концентраторах, в которых используется принцип обычной линзы. В промышленности вместо линз используют вогнутое зеркало, т.к. линзы достаточно тяжелы и имеют высокую стоимость. Такие зеркала являются основным элементом гелиоконцентратора, который собирает параллельные солнечные лучи. Как только в фокусе зеркала размещается труба с водой, она начинает нагреваться. Зеркало выполняют либо из обычного стекла, либо из полированного алюминия.

Применение зеркал, по сравнению с линзами, световодами и подобными устройствами, является наиболее эффективным, поскольку позволяет получить наиболее высокий уровень мощности солнечного излучения. Наиболее эффективно применение гелиоэлектростанций в тропических широтах. Средняя полоса также позволяет применять этот принцип преобразования энергии.

Солнечные коллекторы автосалона Гема Моторс

3. Солнечный коллектор представляет собой низкотемпературную нагревательную установку, которая используется для автономного горячего водоснабжения как жилых, так и производственных помещений.
Солнечный коллектор – наиболее используемый тип преобразователей солнечной энергии. Они выполняют широкий спектр работ по преобразованию энергии. При помощи солнечных коллекторов добывают из колодцев воду, подогревают пищу, высушивают фрукты и овощи, замораживают продукты и т.п.

Главное преимущество солнечного коллектора – высокое значение КПД. Мощность коллектора определяется его полезной площадью. Солнечные коллекторы могут нагреть воду до температуры 100-200 градусов (в зависимости от вида солнечных батарей).

Все солнечные коллекторы можно разделить на 3 вида – плоские, вакуумные и коллекторы-концентраторы:

• плоский коллектор представляет собой конструкцию из элемента-абсорбера, который поглощает солнечное излучение; прозрачного покрытия (обычно используется закаленное стекло с пониженным содержанием металла) и термоизолирующего слоя. Плоский солнечный коллектор способен нагревать воду до 190-200 градусов.

  Особое оптическое покрытие плоского коллектора в инфракрасном свете не излучает тепло, что значительно повышает его эффективность. В качестве абсорбера широко применяется листовая медь, отличающаяся хорошей теплопроводностью;

• вакуумный коллектор имеет многослойное стеклянное покрытие. Тепловая труба вакуумного коллектора устроена, как термос. Это позволяет сохранять до 95% тепловой энергии. В нижней части трубки коллектора располагается жидкость, которая при нагревании превращается в пар. Поднимаясь в конденсатор, расположенный в верхней части трубки, пар конденсируется и передает в коллектор тепло (по законам физики).

  При условиях слабой освещенности этот вид коллекторов обладает большим КПД, чем плоские коллекторы;

• коллектор-концентратор для концентрации солнечной энергии использует зеркальную поверхность, которая фокусирует свет с большой поверхности на меньшей поверхности абсорбера. Благодаря этому достигается достаточно высокая температура. В некоторых случаях излучение может концентрироваться в фокусной точке, в других случаях — вдоль тонкой фокальной линии. Для работы с концентраторами используются специальные следящие устройства, которые поворачивают его солнечному свету.

  Концентраторы позволяют нагревать до значительно более высоких температур, чем предыдущие виды, однако могут концентрировать лишь прямое излучение. В туманную и облачную погоду работа концентраторов затруднена. Концентраторы наиболее эффективны в пустынных регионах и близко к экватору и используются в основном в промышленности, вследствие их дороговизны.

Дополнительно все солнечные батареи классифицируются по организации атомов кремния в кристалле солнечного элемента: монокристаллические, поликристаллические и аморфные.

1. Монокристаллические батареи снабжены крайне чистым кремнием, который достаточно хорошо освоен в производстве полупроводников. Монокристалл растет на семени, вытягивающемся из кремниевого расплава. Полученные таким путем стержни разрезаются на части толщиной 0,2-0,4 мм, образуя ячейки. Оптимальное количество используемых ячеек – 36 штук.

   Батареи, полученные из монокристаллов кремния, пользуются наибольшей популярностью. КПД монокристаллических батарей – 14-17%.

2. Поликристаллические солнечные батареи изготавливаются из кремния, который получается путем медленного охлаждения кремниевого расплава. Такой способ менее энергоемкий и более дешевый. Кремний, получаемый для поликристаллических солнечных батарей, ярко синего цвета.

   КПД поликристаллических батарей – 10-12%.

3. Батареи из аморфного кремния получаются путем «техники испарительной фазы». Тонкая пленка кремния при этом методе просто осаждается на несущий материал и защищается покрытием, поэтому такие батареи также называются тонкопленочными.

   Этот метод изготовления самый простой и дешевый, однако эффективность батареи значительно ниже, чем в кристаллических батареях, к тому же элементы из аморфного кремния подвержены процессу деградации. Работают тонкопленочные батареи при рассеянном излучении, устанавливаются на стены зданий. КПД батарей из аморфного кремния – 5-6%.

О структуре солнечной батареи в готовом исполнении вы сможете прочесть в другой статье. Последние разработки швейцарских ученых позволили получить новый дизайн тонкопленочных солнечных элементов, которому дали название «швейцарский сыр». Разработчики придумали 3D-форму, при которой поглощающий слой сохраняется толстым, но расстояние между электродами при этом достигается минимальное. В разработке применялась технология плазменно-химического осаждения, которая обычно используется для производства ЖК-экранов. Дополнительно были внедрены подложки из массива наностолбиков оксида цинка. Полученная форма позволяет копировать форму поликристаллов.

batsol.ru

Виды солнечных батарей: кремние, полмерные, аморфные

На вопрос «Что входит в состав системы электроснабжения, питающейся от солнечной энергии?», первое, что хочется ответить – это солнечные батареи. И это, безусловно, окажется правильным ответом. Конечно, подобная система включает в себя не только солнечные панели, туда также входят аккумуляторы, преимущественно гелевые (подробнее здесь), инверторы, контроллеры и другие устройства, каждое из которых выполняет свою функцию. Но солнечная панель – это тот элемент, с которого начинается весь процесс накопления и преобразования солнечной энергии. Вот только выбирая этот незаменимый элемент солнечной системы, каждый покупатель обязательно столкнется с проблемой выбора — «потеряться» в многообразии типов солнечных батарей несложно. Поэтому сегодняшнюю статью мы решили посвятить такой актуальной теме, как виды солнечных батарей.

Сегодня на рынке солнечных модулей представлено несколько различных образцов. Отличаются они друг от друга технологией изготовления и материалами, из которых их производят. На рисунке ниже приведена классификация солнечных батарей.

Солнечные батареи на основе кремния

Батареи, основой которым служит кремний, на сегодняшний день являются самыми популярными. Объясняется это широким распространением кремния в земной коре, его относительной дешевизной и высоким показателем производительности, в сравнении с другими видами солнечных батарей. Как видно из рисунка выше кремниевые батареи производят из моно- и поликристаллов Si и аморфного кремния.

Монокристаллические солнечные батареи представляют собой силиконовые ячейки, объединенные между собой. Для их изготовления используют максимально чистый кремний, получаемый по методу Чохральского. После затвердевания готовый монокристалл разрезают на тонкие пластины толщиной 250-300 мкм, которые пронизывают сеткой из металлических электродов (рис. нарезка). Используемая технология является сравнительно дорогостоящей, поэтому и стоят монокристаллические батареи дороже, чем поликристаллические или аморфные. Выбирают данный вид солнечных батарей за высокий показатель КПД (порядка 17-22%).

Для получения поликристаллов кремниевый расплав подвергается медленному охлаждению. Такая технология требует меньших энергозатрат, следовательно, и себестоимость кремния, полученного с ее помощью меньше. Единственный минус: поликристаллические солнечные батареи имеют более низкий КПД (12-18%), чем их моно «конкурент». Причина заключается в том, что внутри поликристалла образуются области с зернистыми границами, которые и приводят к уменьшению эффективности элементов.

В таблице 1 приведены основные различия между моно и поли солнечными элементами.

Таблица 1

Показатель	Моно элементы	Поли элементы
Кристаллическая структура	Зерна кристалла параллельны Кристаллы ориентированы в одну сторону	Зерна кристалла не параллельны Кристаллы ориентированы в разные стороны
Температура производства	1400 °С	800-1000 °С
Цвет	Черный	Темно-синий
Стабильность	Высокая	Высокая, но меньше, чем у моно
Цена	Высокая	Высокая, но меньше, чем у моно
Период окупаемости	2 года	2-3 года

Батареи из аморфного кремния

Если проводить деление в зависимости от используемого материала, то аморфные батареи относятся к кремниевым, а если в зависимости от технологии производства – к пленочным. В случае изготовления аморфных панелей, используется не кристаллический кремний, а силан или кремневодород, который тонким слоем наносится на материал подложки. КПД таких батарей составляет всего 5-6%, у них очень низкий показатель эффективности, но, несмотря на эти недостатки, они имеют и ряд достоинств:

• Показатель оптического поглощения в 20 раз выше, чем у поли- и монокристаллов.
• Толщина элементов меньше 1 мкм.
• В сравнении с поли- и монокристаллами имеет более высокую производительность при пасмурной погоде.
• Повышенная гибкость.

Помимо описанных выше видов кремниевых солнечных батарей, существуют и их гибриды. Так для большей стабильности элементов используют двухфазный материал, представляющий собой аморфный кремний с включениями нано- или микрокристаллов. По свойствам полученный материал сходен с поликристаллическим кремнием.

Из чего делают пленочные батареи?

Разработка пленочных батарей обусловлена:

1. Потребностями в снижении стоимости солнечных батарей.
2. Необходимостью в улучшении производительности и технических характеристик.

На основе CdTe

Исследования теллурида кадмия, как светопоглощающего материала для солнечных батарей начались еще в 70-х годах. В то время его рассматривали как один из оптимальных вариантов для использования в космосе, сегодня же батареи на основе CdTe являются одними из самых перспективных в земной солнечной энергетике. Так как кадмий является кумулятивным ядом, то дискуссии возникают лишь по одному вопросу: токсичен или нет? Но исследования показывают, что уровень кадмия, высвобождаемого в атмосферу, ничтожно мал, и опасаться его вреда не стоит. Значение КПД составляет порядка 11%. Согласитесь, цифра небольшая, зато стоимость ватта мощности таких батарей на 20-30% меньше, чем у кремниевых.

На основе селенида меди-индия

Как понятно из названия, в качестве полупроводников используются медь, индий и селен, иногда некоторые элементы индия замещают галлием. Такая практика объясняется тем, что большая часть производящегося на сегодня индия требуется для производства плоских мониторов. Именно поэтому с целью экономии индий замещают на галлий, который обладает схожими свойствами. Пленочные солнечные батареи на основе селенида меди-индия имеют КПД равный 15-20%. Следует иметь в виду, что без использования галлия эффективность солнечных батарей возрастает примерно на 14%.

На основе полимеров

Разработка данного вида батарей началась сравнительно недавно. В качестве светопоглощающих материалов используются органические полупроводники, такие как полифенилен, углеродные фуллерены, фталоцианин меди и другие. Толщина пленок составляет 100 нм. Полимерные солнечные батареи имеют на сегодняшний день КПД всего 5-6%. Но их главными достоинствами считаются:

• Низкая стоимость производства.
• Легкость и доступность.
• Отсутствие вредного воздействия на окружающую среду.

Применяются полимерные батареи в областях, где наибольшее значение имеет механическая эластичность и экологичность утилизации.
В таблице 2 приведены обобщенные данные о КПД разных видов солнечных батарей.

Таблица 2

КПД солнечных элементов, выпускаемых в производственных масштабах
Моно	17-22%
Поли	12-18%
Аморфные	5-6%
На основе теллурида кадмия	10-12%
На основе селенида меди-индия	15-20%
На основе полимеров	5-6%

Надеемся, что теперь Вы ясно представляете себе, из чего делают поли- и монокристаллические, пленочные, полимерные солнечные батареи и другие. Эта информация поможет Вам сделать правильный выбор при покупке солнечных модулей. Ведь система энергопотребления, основанная на солнечной энергии, является долговременной инвестицией. Переходя на альтернативные, в частности, солнечные источники энергии, Вы не только снижаете свои затраты на потребляемые энергоресурсы, но и делаете ощутимый вклад в чистоту окружающей нас среды.

Статью подготовила Абдуллина Регина

altenergiya.ru

Сравнение всех видов солнечных батарей их отличия

В Европе активно развивают альтернативную энергетику, понимая ее безопасность и перспективность такого источника электроэнергии, как солнечные батареи. Желая организовать отопление жилых зданий ил промышленных за счет энергии земного светила, постройки оснащают именно ими. Эти устройства год от года становятся более совершенными, увеличивается их КПД, они становятся готовыми к работе в темное время и в малосолнечных областях.

Чтобы не ошибиться с выбором солнечных батарей, нужно знать достоинства каждого вида и отличия, потом что для конкретных климатических зон применяются разные виды таких устройств.

Принцип функционирования

Большая часть этих экологических солнечных устройств в действительности не что иное, как фотоэлектрический преобразователь, у которого на границе p-n перехода возникает эффект электрогенерации.

Основой себестоимости солнечных батарей является стоимость кремниевые пластины. Но, для того, чтобы они служили круглые сутки источником электрической энергии, одних пластин кремниевых недостаточно – придется приобрести оборудование дополнительное и, прежде всего, достаточно дорогие аккумуляторные батареи.

Устройство

Составляют панель солнечную два кремниевых элемента, отличающиеся по своим свойствам. В одном из них возникает под воздействием света недостаток частиц с отрицательным зарядом –электронов, в другом они присутствуют в избытке.

На каждой из пластин имеются медные полоски, проводящие ток, которые соединяют с преобразователями напряжения.

У солнечной батареи, предназначенной для промышленного применения, есть много фотоэлектрических ячеек, прошедших стадию ламинирования. Они между собой скреплены и закреплены на подложке гибкой или жесткой.

КПД

Эффективность солнечных батарей определяется во многом стадией очистки кремния, который используется в производстве, и ориентацией кристаллов в нем. Эти характеристики и стремятся улучшать разработчики. Ежегодно значение КПД удается увеличивать (в разных видах на неодинаковую величину), благодаря миллиардным инвестициям, вкладываемым в исследования фотогальванических элементов. Тем не менее, эффективность остается недостаточной для массового применения солнечных батарей.

Сложности

Основной проблемой является очистка кремния, точнее стоимость этого процесса, а также ориентирование кристаллов в пределах панели в одном направлении.

Могут использоваться для изготовления преобразователей полупроводниковых помимо кремния иные элементы — индий, например. Их применение не сказывается на принципе функционирования — он не меняется.

Типы

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

Как правило, действительные параметры солнечных батарей несколько ниже заявленных производителем, поэтому, прежде чем выбирать, желательно увидеть воочию уже действующий проект.

По типу фотоэлектрического слоя их подразделяют на:

• кремниевые. К ним относятся поли — , монокристаллические и аморфные;
• теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
• полимерные;
• органические;
• с использованием арсенида галлия;
• комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

Процесс изготовления кремниевых конструкций

Для получения солнечных панелей применяют кремний, получаемый при перемалывании кристаллов кварца, огромными запасами которого славится Урал и в Сибирь. Именно из-за безграничных запасов это направление считается очень перспективным. Сегодня за кристаллическими и аморфными панелями почти 80% рынка.

Кремниевые монокристаллические панели

Описание

Их легко узнать при визуальном осмотре. В углах элементов хорошо различимы квадратики белого цвета.

Для самих же пластин характерна поверхность однородного синего цвета. Кремний в этом случае требует высокой очистки. Понятно, что технологический процесс по очистке его отличается дороговизной. Затратным является и процесс, результатом которого является ориентирование кристаллов в одном направлении.

Важно: Характеристики рабочего слоя наибольший КПД обеспечивают лишь в случае, когда лучи падают на панели пол прямым углом.

КПД у них достаточно высокий, но и цена тоже самая большая, в сравнении с другими видами пластин.

Солнечным панелям монокристаллическим большой площади необходимы поворотные устройства. В таком виде они считаются идеальным решением для пустынь. Там их производительность наилучшая.

Работать монокристаллические панели не смогут без дополнительного оборудования, способного поворачивать конструкцию вслед за движущимся солнцем, стараясь, чтобы на лучи падали на пластину максимально близко к прямому углу.

Из выращенного в условиях производства кристалла, имеющего вид цилиндра, вырезаются слои. Вот почему у готовых блоков углы скруглены.

Преимущества

• Высокий КПД – от 17 до 25 процентов;
• Небольшая площадь для установки;
• Период эксплуатации достигает 25 и более лет.

Недостатки

Их немного:

• достаточно высокая цена;
• небыстрая окупаемость;
• поверхности панелей слишком чувствительны к различным загрязнениям. Поскольку свет хуже рассеивается на покрытой пылью панели, то и эффективность ее резко падает;
• необходимость в прямых лучах требует их размещения только на открытых местах и высоко от земли.

Чем область ближе расположена к экватору, тем большее там количество в году солнечных дней. И это вид панелей, использующих энергию солнца, наиболее предпочтительный.

Поликристаллические

Описание

Все кремниевые устройства слишком реагируют на перегрев. Температура, рекомендуемая для измерения электрогенерации, составляет 25 градусов. Даже при ее увеличении всего на градус производительность уменьшается на 0,5%.

Поликристаллические конструкции также легко определить визуально, поскольку окрас их неравномерный, что связано с разной ориентированностью кристаллов, обеспечивающей высокое КПД в рассеянном свете. Хотя значение его меньше, чем в панелях однонаправленных, в непогоду наибольшей эффективностью отличаются именно они.

Чистота кремния намного ниже, чем у рассмотренных выше, также допускается присутствие примесей и инородных включений. Это снижает себестоимость. Для этого вида панелей металл просто разливается в формы. Затем, используя специальные приемы, формируют кристаллы, направленность которых контролировать не нужно.

Остывший кремний режут на слои, обрабатывая их по специальному алгоритму.

Эти батареи не нуждаются в непрерывном ориентировании на солнце, следовательно, для их установки пригодны крыши зданий.

Достоинства аморфного кремния в полной мере раскрываются в тени и с наступлением облачных дней и практически незаметны в солнечную погоду.

Не нужны им и поворотные механизмы, поскольку крепятся они стационарно.

Стоит такая разновидность панелей меньше, чем ориентированные. Эффективность их падает на 20% после 20-летнего использования.

Недостатки

Они, понятно, есть:

• Более низкий КПД;
• Необходимо большая площадь для монтажа.

В последние годы, благодаря новым исследованиям и появляющимся технологиям, КПД неуклонно растет и у некоторых панелей достигает 20%.

Панели из аморфного кремния

Описание

Механизм их изготовления совершенно иной, чем у кристаллических фотоэлементов. Для них используется гидрид вместо чистого кремния. Его нагревают до парообразного состояния. Когда пары достигают подложки, они осаждаются на ней. Затраты на изготовления снижаются, а кристаллы не образуются (в понимании классическом).

Полученные фотоэлементы в основе имеют полимерную подложку гибкую либо жесткий стеклянный лист.

Разработано уже 3 поколения таких панелей, анализ характеристик которых дает право говорить о растущем КПД. Первые образцы отличались эффективностью, едва достигавшей 5%, у второго поколения это значение достигало 9, а у последних разработок это уже 12%. Их уже можно встретить в продаже, но цена на них пока остается высокой.

Благодаря особой структуре, подобные солнечные панели максимально поглощают энергию в слабом рассеянном свете, поэтому успешно применяются они в районах севера, где мало солнца и имеются огромные свободные площади.

Важно: на эффективности работы таких батарей не сказывается повышение температуры, хотя в сравнении с панелями на основе арсенида галлия, она ниже.

Преимущества

• гибкая основа, упрощающая монтаж и расширяющая область использования;
• в рассеянном свет высокий КПД;
• стабильность при высокой температуре;
• устойчивость к повреждениям механического характера;
• независимость от загрязнений.

При правильной эксплуатации они служат не менее 20 лет, за которые падение мощности составляет 15-20.

Недостатки

Единственным минусом считается потребность в большой площади.

Помимо кремниевых, производятся панели, в основе которых лежат редкие, значит, дорогостоящие металлы. КПД подобных конструкций превышает 30%, а цена в разы выше стоимости кремниевых. И, несмотря на это, свою нишу на рынке они успели занять.

Панели из редких металлов

Описание

КПД у них высокий. По этому показателю они впереди кремниевых. В основе устройств, способных к работе в условиях экстремальных, лежит теллурид кадмия. Применяются они для облицовки строений в экваториальных странах, где в дневное время поверхности нагреваться порой выше 80 градусов.

Также растет популярность селенид –индий – медно – галлиевых панелей и селенид- индий – медных.

Но, не забывая о токсичности кадмия, и о том, что галлий с индием достаточно редко встречающиеся металлы, невозможно даже предположить, что они будут использоваться для массового производства.

Их эффективность измеряется 35%, даже иногда 40%. Ранее применялись они в космической области, а сегодня – в тепловых электрических солнечных станциях (благодаря стабильности в диапазоне 130-150 градусов).

На панели маленькой площади концентрируются лучи сотен зеркал. Она генерирует ток и передает одновременно водяному теплообменнику тепло. Он нагревает воду до парообразного состояния. Пар приводит во вращение турбину, генерирующую энергию электрическую. То есть, с наибольшей эффективностью энергия солнца сразу двумя способами превращается в электрическую.

Органические аналоги и полимерные

Это самые новые разработки, появившиеся в последнее время – органические панели, которые отличаются абсолютной безопасностью для экологии и недорогим производственным процессом. Успехов в этом направлении удалось достичь больших.

Среди европейских компаний, успехом наибольшим похвастаться может фирма Heliatek, оснастившая своими пленочными конструкциями, у которых толщина всего миллиметр, ряд зданий. Их КПД находится в пределах 14-15%, цена же ниже в разы, чем у аналогов кристаллических.

Какой же панели отдать предпочтение?

Для загородных коттеджей не трудно выбрать батарею, если он находится на широте 45-60. И выбирать здесь нужно из кремниевых моно- и поликристаллических видов.

При недостаточности места рекомендуется выбрать первые, при отсутствии ограничений площади – вторые.

Производителя, мощность, способную решить все проблемы, оборудование дополнительное рекомендуется выбирать с менеджерами, занимающимися продажей и монтажом данного оборудования.

Видео: ABC-Solar — Виды солнечных панелей

Видео: Поликристаллическая солнечная панель против монокристаллической.

motocarrello.ru

Трекеры — системы ориентации солнечных батарей

Подробнее о солнечных модулях.

Наиболее распространенный и популярный вид солнечных батарей солнечные батареи из монокристаллического кремния.

Их получают литьем кристаллов кремния высокой чистоты, при котором расплав отвердевает при контакте с затравкой кристалла. В процессе охлаждения кремний постепенно застывает в форме цилиндрической отливки монокристалла диаметром 13 — 20 см, длина которого достигает 200 см. Получаемый таким образом слиток нарезается листочками толщиной 250 — 300 мкм. Такие элементы имеют более высокую эффективность по сравнению с элементами, вырабатываемыми другими способами, КПД достигает 19 %, благодаря особой ориентации атомов монокристалла, которая способствует росту подвижности электронов. Кремний пронизывает сетка из металлических электродов. Традиционно монокристаллические модули вставлены в алюминиевую рамку и закрыты противоударным стеклом. Цвет монокристаллических фото-элементов — темно-синий или черный.

Солнечные батареи надежны, долговечны (срок службы до 50 лет) и просты в установке, так как не содержат движущихся частей. Солнечные батареи можно использовать, где плохо работает обычное энергоснабжение и большое количество солнечных дней. Примеры применения солнечных батарей: на крышах домов для получения электричества, на уличных и садовых фонарях для освещения, подзарядка аккумуляторов, обеспечение электричеством оборудования на судах, раций, насосов, сигнализации и т.д.

Солнечные панели из монокристаллических фотоэлектрических элементов более эффективны, но и более дороги в пересчете на ватт мощности. Их КПД, как правило, в диапазоне 14-18%.

Обычно монокристаллические элементы имеют форму многоугольников, которыми трудно заполнить всю площадь панели без остатка. В результате удельная мощность солнечной батареи несколько ниже, чем удельная мощность отдельного ее элемента.

Солнечные батареи из мультикристаллического кремния
Изготовление мультикристаллического кремния намного легче, чем монокристаллического. Мультикристаллический кремний как материал состоит из случайно собранных разных монокристаллических решеток кремния (срок службы 25 лет, КПД до 15%). Именно поэтому, мультикристаллические панели обычно предлагают дешевле.

Солнечные батареи из поликристаллического кремния
Альтернативой монокристаллического кремния является поликристаллический кремний. У него более низкая себестоимость. Кристаллы в нем ещё агрегатные, но имеют различную форму и ориентацию. Этот материал, по сравнению с темными монокристаллами, отличается ярко синим цветом. Совершенствование процесса производства элементов данного типа позволяет сегодня получать компоненты, характеристики которых лишь немного уступают по электрическим показателям монокристаллу.

С помощью системы солнечных батарей можно:

• — освещать и снабжать электричеством жилые дома и дачи, школы, больницы, офисы, хозяйства, тепличные комплексы и др;
• — освещать парки, сады, дворы, шоссе и улицы;
• — обеспечивать электропитанием телекоммуникационное, медицинское оборудование;
• — снабжать энергией нефте- и газопроводы;
• — обеспечивать энергоснабжение подачи и опреснения воды;
• — производить зарядку мобильных телефонов и ноутбуков
•

Рис.2

Рис.3

Тонкоплёночные батареи

Тонкопленочные технологии позволяют делать более дешевую по себестоимости производства панель. Это обстоятельство делает пленочные панели более привлекательными для строительства крупных «ферм» по выработке электричества из солнечного света, когда «солнечный фермер» ограничен не столько площадью земли, сколько стоимостью установки батареи. Возможна установка не только на крышу, но также на боковые поверхности здания.

Тонкопленочные панели не требуют прямых солнечных лучей, работают при рассеянном излучении, благодаря чему суммарная вырабатываемая за год мощность больше на 10-15%, чем вырабатывают традиционные кристаллические солнечные панели. Тонкая пленка является намного более рентабельным способом производства энергии и может переиграть монокристаллы в областях с туманным, пасмурным климатом или в тех отраслях промышленности, которым свойственна запыленность воздуха или высокое содержание в нем иных макрочастиц.

Тонкоплёночные панели в 95 % случаев используются для «он-грид» систем, генерирующих электроэнергию непосредственно в сеть. Для этих панелей необходимо использовать высоковольтные контроллеры и инверторы, не стыкующиеся с маломощными бытовыми системами.
Хотя себестоимость тонкопленочных панелей невысокая, они занимают значительно бόльшую площадь (в 2,5 раза), чем моно- и поли-кристаллические панели. Из-за меньшего КПД. Тонкопленочные панели эффективно использовать в системах мощностью 10 кВт и более. Для построения небольших автономных или резервных систем электроснабжения используются монокристаллические и поликристаллические панели.

Солнечные батареи из аморфного кремния

Солнечные батареи из аморфного кремния обладают одним из самых низки КПД. Обычно его значения в пределах 6-8%. Однако среди всех кремниевых технологий фотоэлектрических преобразователей они вырабатывают самую дешевую электроэнергию.


Рис.4

Солнечные батареи на основе теллуида кадмия

Солнечные панели из теллурида кадмия (CdTe) создаются на основе пленочной технологии. Полупроводниковый слой наносят тонким слоем в несколько сотен микрометров. Эффективность элементов из теллурида кадмия невелика, КПД около 11%. Однако, в сравнении с кремниевыми панелями, ватт мощности этих батарей обходится на несколько десятков процентов дешевле.


Рис.5.

Солнечные батареи на основе CIGS

Солнечные панели на основе CIGS. CIGS — это полупроводник, состоящий из меди, индия, галлия и селена. Этот тип солнечных батарей тоже выполнен по пленочной технологии, но в сравнении с панелями из теллурида кадмия обладает более высокой эффективностью, его КПД доходит до 15%.


Рис.6

Потенциальные покупатели солнечных батарей часто задают себе вопрос, сможет ли тот или иной тип фотоэлектрических преобразователей обеспечить необходимую мощность всей системы. Здесь надо понимать, что эффективность солнечных батарей напрямую не влияет на количество вырабатываемой установкой энергии.

Одинаковую мощность всей установки можно получить при помощи любых типов солнечных батарей, однако более эффективные фотоэлектрические преобразователи займут меньше места, для их размещения понадобится меньшая площадь. Например, если для получения одного киловатта электроэнергии потребуется около 8 кв.м. поверхности солнечной батареи на основе монокристаллического кремния, то панели из аморфного кремния займут уже около 20 кв.м.

Приведенный пример, конечно же, не является абсолютным. На выработку электроэнергии фотоэлектрическими преобразователями влияет не только общая площадь солнечных панелей. Электрические параметры любой солнечной батареи определяются в так называемых стандартных условиях тестирования, а именно при интенсивности солнечного излучения 1000 Вт/кв.м. и рабочей температуре панели 25° C.

В странах Центральной и Восточной Европы интенсивности солнечного излучения редко достигает номинального значения, поэтому даже в солнечные дни фотоэлектрические панели работают с недогрузкой. Может показаться, что и температура 25° C тоже встречается не так уж и часто. Однако речь о температуре солнечной панели, а не о температуре воздуха.
В рамках общей тенденции снижения отдаваемой мощности с ростом рабочей температуры, каждый тип солнечных батарей ведет себя по-разному. Так у кремниевых элементов номинальная мощность падает с каждым градусом превышения номинальной температуры на 0,43-0,47%.В то же время элементы из теллурида кадмия теряют всего 0,25%.

ust.su

Типы и особенности солнечных батарей для индивидуальной энергетической установки

Создано 21.03.2012 21:50

Автор: Алексей Норкин

Использование энергии солнца позволяет экономить дорогую электроэнергию, поставляемую в дома энергетическими компаниями, и даже зарабатывать на поставках энергии в электрическую сеть, если таковое предусмотрено местным законодательством.

Главная составляющая домашней солнечной электростанции – солнечные батареи, или фотоэлектрические панели, как их еще называют. Их назначение – прямое преобразование солнечной энергии в электрическую.

Солнечная батарея состоит из отдельных фотоэлектрических элементов, которые соединяясь вместе, обеспечивают необходимую мощность батареи. В настоящее время на рынке можно встретить пять типов солнечных батарей, различающихся материалами, из которых изготовлены их элементы.

Солнечные панели из поликристаллических фотоэлектрических элементов наиболее распространены ввиду оптимального соотношения цены и КПД среди всех разновидностей панелей. Их КПД составляет 12-14%. У элементов, образующих панель, характерный синий цвет и кристаллическая структура.

Поликристаллическая солнечная панель

Солнечные панели из монокристаллических фотоэлектрических элементов более эффективны, но и более дороги в пересчете на ватт мощности. Их КПД, как правило, в диапазоне 14-16%.

Монокристаллическая солнечная панель

Обычно монокристаллические элементы имеют форму многоугольников, которыми трудно заполнить всю площадь панели без остатка. В результате удельная мощность солнечной батареи несколько ниже, чем удельная мощность отдельного ее элемента.

Солнечные батареи из аморфного кремния обладают одним из самых низки КПД. Обычно его значения в пределах 6-8%. Однако среди всех кремниевых технологий фотоэлектрических преобразователей они вырабатывают самую дешевую электроэнергию.

Солнечная панель на основе аморфного кремния

Солнечные панели из теллурида кадмия (CdTe) создаются на основе пленочной технологии. Полупроводниковый слой наносят тонким слоем в несколько сотен микрометров. Эффективность элементов из теллурида кадмия невелика, КПД около 11%. Однако, в сравнении с кремниевыми панелями, ватт мощности этих батарей обходится на несколько десятков процентов дешевле.

Солнечная панель на основе теллурида кадмия

Солнечные панели на основе CIGS. CIGS – это полупроводник, состоящий из меди, индия, галлия и селена. Этот тип солнечных батарей тоже выполнен по пленочной технологии, но в сравнении с панелями из теллурида кадмия обладает более высокой эффективностью, его КПД доходит до 15%.

Солнечная панель на основе CIGS

Потенциальные покупатели солнечных батарей часто задают себе вопрос, сможет ли тот или иной тип фотоэлектрических преобразователей обеспечить необходимую мощность всей системы. Здесь надо понимать, что эффективность солнечных батарей напрямую не влияет на количество вырабатываемой установкой энергии.

Одинаковую мощность всей установки можно получить при помощи любых типов солнечных батарей, однако более эффективные фотоэлектрические преобразователи займут меньше места, для их размещения понадобится меньшая площадь. Например, если для получения одного киловатта электроэнергии потребуется около 8 кв.м. поверхности солнечной батареи на основе монокристаллического кремния, то панели из аморфного кремния займут уже около 20 кв.м.

Приведенный пример, конечно же, не является абсолютным. На выработку электроэнергии фотоэлектрическими преобразователями влияет не только общая площадь солнечных панелей. Электрические параметры любой солнечной батареи определяются в так называемых стандартных условиях тестирования, а именно при интенсивности солнечного излучения 1000 Вт/кв.м. и рабочей температуре панели 25° C.

В странах Центральной и Восточной Европы интенсивности солнечного излучения редко достигает номинального значения, поэтому даже в солнечные дни фотоэлектрические панели работают с недогрузкой. Может показаться, что и температура 25° C тоже встречается не так уж и часто. Однако речь о температуре солнечной панели, а не о температуре воздуха.

В рамках общей тенденции снижения отдаваемой мощности с ростом рабочей температуры, каждый тип солнечных батарей ведет себя по-разному. Так у кремниевых элементов номинальная мощность падает с каждым градусом превышения номинальной температуры на 0,43-0,47%. В то же время элементы из теллурида кадмия теряют всего 0,25%.

www.facepla.net
