Установка вентиляторов дымоудаления на кровле – Вентилятор крышный дымоудаления: рекомендации, как устанавливать, правильный монтаж вытяжного вентилятора

Важно

В заключение, после окончания монтажа, зазор между верхним краем стакана и корпусом устройства заделывают герметиком.

При установке стакана на новую конструкцию обязательно выполняют работы по гидроизоляции, которые включают заливку бетонной стяжки, монтаж защитных фартуков и юбок из оцинковки, восстановление кровельного пирога.

Обязательным условием при установке крышного вентилятора является окружающая его полоса шириной 2–3 м из негорючего материала.

© 2018 stylekrov.ru

stylekrov.ru

Установка крышного вентилятора — как установить

На сегодняшний день есть огромное количество механизмов, наличие которых нельзя назвать жизненно необходимым. Однако в некоторых случаях без них никак нельзя обойтись. К таким устройствам относятся механизмы по кондиционированию, а именно крышный вентилятор. Он выполняет крайне важную функцию по дымоудалению. Например, возникающий дым или газ в случае пожара или других обстоятельств крышный вентилятор оперативно удаляет из помещения. Если такой необходимости нет, тогда он может работать как система кондиционирования или же бездействовать до возникновения непредвиденной ситуации. Рассмотрим, как правильно и в какой последовательности установить крышный вентилятор дымоудаления. Итак, какие они бывают, и как правильно выбрать крышный вентилятор.

Виды крышных вентиляторов

Исходя из особенностей конструкции, можно выделить три вида вентиляторов, которые пользуются большей популярностью: центробежный, диагональный и осевой.

• Центробежный. Еще его называют радиальным. По принципу работы он похож на осевой и диагональный. Его работа основана на центробежной силе. Лопасти вентилятора имеют особую форму, что позволяет всасывать воздух.
• Диагональный. Этот вид вентилятора основан на работе осевого вентилятора. Лопасти всасывают воздух в осевом направлении, а выводят его в диагональном.
• Осевой. Сегодня именно этот вентилятор пользуется наибольшим спросом. Вокруг оси с определенной скоростью осуществляется вращение лопастей. Что касается обслуживания и монтажных работ, то он наиболее практичный в этом отношении.

Выбор крышного вентилятора

При выборе данного агрегата в первую очередь следует обращать внимание на следующие параметры:

• надежность конструкции,
• простота установки,
• мощность,
• долговечность.

Среди всего перечисленного именно мощность является, пожалуй, главным компонентом, как и в любом другом современном устройстве. Именно от этого показателя и будет зависеть скорость удаления смертоносного газа и дыма из промышленных или складских помещений. Но если вы хотите такую установку использовать в бытовых условиях, то не стоит переплачивать за сверхмощный вентилятор. То есть в каждом отдельном случае выполнять выбор следует в индивидуальном порядке.

Обратите внимание! Если выбрать сильно мощный крышный вентилятор, то вы не сможете избежать перерасхода ресурсов. С другой стороны, слишком слабая установка не будет приносить никакой пользы.

Также обратите внимание и на простоту монтажа. Особенно это важно, если вы хотите выполнить установку крышного вентилятора самостоятельно. Поэтому простота монтажных работ важное требование. Это относится и к его надежности. Как правило, на надежность влияет качество сборки и используемых деталей. Поэтому обращайте внимание на производителя вентилятора. Например, одна из самых популярных фирм, которая производит надежные вентиляторы – System air. Вентиляторы этой компании пользуются большим спросом в странах Азии, Америки и Европы. При выборе вы можете увидеть большой ассортимент, отдельные вентиляторы будут отличаться своей мощностью и соответственно, производительностью. Поэтому вы гарантировано сможете выбрать тот вентилятор, который идеально будет подходить к вашим условиям.

Ну и еще один немаловажный показатель, это срок продолжительности непрерывной работы. Не стоит забывать, что сегодня не существует техники, которая бы не ломалась. Рано или поздно вам придется осуществлять его ремонт. Но если вы сразу приобретете надежную систему по дымоудалению, то это будет служить гарантией долгой ее работы.

Обратите внимание! Как только срабатывает система активного дымоудаления, она автоматически становится непригодной. Независимо от срока эксплуатации ее необходимо полностью заменить.

Монтаж крышного вентилятора

Перед началом работ вам следует обратить внимание на его вид, размер, конструкцию кровли, угол ее наклона и из чего она выполнена. Именно от этих факторов и будет зависеть выбор схемы по установке. Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты.

Обратите внимание! Место монтажа крышного вентилятора определяется с учетом вибрации и уровня шума вентиляционной системы. По этой причине идеальное место на крыше.

Если крыша выполнена из мягкого материала, тогда следует позаботиться о дополнительной защите от возникающей вибрации и шума. В подобных случаях разрабатывается индивидуальный проект. Что касается жесткой кровли, то установка вентилятора начинается со стакана. Это конструкция изготавливается из оцинкованной стали. Если имеются вентиляционные колодцы или шахты, выполненные из бетона или кирпича, то их можно использовать при установке стакана. Если их нет, тогда стакан в вертикальном положении устанавливается на несущую часть крыши. Высота стакана должна достигать 400 мм, а внутренний диаметр 700, 1000 или 1450 мм, исходя от потребностей. После монтируется поддон, который будет защищать основную конструкцию от посторонних предметов. Он крепится при помощи болтов, гаек и шайб. Далее непосредственно монтируется сам вентилятор.

Теперь приступаем к самому важному процессу. Перед монтажом вентилятора убедитесь в том, что в стакане имеются анкера. Их количество и диаметр должны соответствовать тем, что на вентиляторе. Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты.

Обратите внимание! Крайне важно на каждый анкерный болт устанавливать как минимум две гайки.

Когда все закреплено, возьмите герметик и заделайте образовавшийся зазор между стаканом и самим вентилятором. Если стакан был установлен на новую конструкцию, тогда рекомендуется сделать цементно-песчаную стяжку. По контуру стакана устанавливаются фартуки или юбки из оцинковки, а также восстанавливается теплогидроизоляция нарушенных слоев крыши. В процессе этих работ соблюдайте все рекомендации и строительные нормы. В таком случае вся работа будет выполнена правильно.

Как только все монтажные работы завершены, остается только подключить прибор к электросети.

Видео

Наглядно процесс монтажа показан ниже:

Последняя редакция: 20.03.2015 Автор: Максим Викторович

kryshasvoimirukami.ru

Монтаж крышного вентилятора дымоудаления

Правила техники безопасности существуют не просто так. Некоторые из них написаны горьким опытом тех, кто на всю жизнь остался калекой. Чтобы такого не произошло, лучше немножко перестараться в обеспечении безопасности. Одним из приборов, который желательно никогда не использовать, является вентилятор дымоудаления, который монтируется на крыше. Какие существуют разновидности изделий и какие требования к ним предъявляются? Об этом будет рассказано в статье.

Требования к изделиям

Вентиляторы, которые применяются для дымоудаления должны соответствовать определенным требованиям, чтобы выполнять свои задачи исправно. Среди них можно выделить:

• высокое качество сборки;
• термоустойчивость;
• химическая инертность;
• достаточная мощность;
• минимальный шум.

Для крышных вентиляторов дымоудаления должен использоваться металл наивысшего качества. Обычно для этих целей используют легированные стали, которые имеют покрытие для защиты от коррозии. Последнее является обязательным, т. к. корпус постоянно находится под воздействием осадков. Во время выброса дыма температура в шахте может достигать значительных значений. Материал вентилятора должен быть устойчив к этому. В документации должна быть указана работоспособность при 900°. Таким показателем обладают вентиляторы высшей ценовой категории. Для более дешевых агрегатов выносливость заявлена на уровне 500°.

Во время горения материалы выделяют ядовитые химикаты, а также активные вещества. Они разрушающе действуют не только на организм, но также и на предметы. Если корпус и лопасти вентилятора не будут к ним устойчивы, то смысла от такого агрегата не будет. Кроме того, двигатель должен быть герметично изолирован как от внешней среды, так и от крыльчатки. Материал корпуса и крыльчаток должен обладать химической нейтральностью к возможному воздействию. Перед покупкой необходимо произвести расчеты. Они позволят определить, какой объем воздуха и за какое время может быть выброшен. В зависимости от этого подбирается мощность двигателя вентилятора. Уровень шума такого прибора должен находиться в пределах установленных норм. Это особенно актуально в том случае, если задымление произошло только на одном или нескольких этажах.

Обратите внимание! Вентиляторы, которые используются в системах дымоудаления должны включаться как в автоматическом, так и в ручном режиме. В первом случае в дело вступает термодатчик, а во втором задействуется специальный пускатель. В случае отказа датчик должен оставаться запасной вариант.

Разновидности

Конструктивно вентилятор для удаления дыма представляет собой кожух, в котором находятся лопасти изделия, а также отдельный модуль с двигателем. Изделия можно классифицировать по группам. Разделение сделано на основе того, каким образом изготовлены и размещены лопасти. Среди основных выделяют:

• осевые;
• диагональные;
• радиальные.

Осевые изделия представляют собой вентиляторы, которые похожи на обычные бытовые. Двигатель находится позади лопастей. Последние закрепляются на вал или ось, которая выходит из ротора. Лопасти особой формы позволяют создать зону разреженного воздуха в вентиляционных каналах. Это необходимо для принудительного всасывания дыма и выброса его наружу. Недостатком такого решения является то, что дым и другие продукты горения обязательно огибают двигатель перед выбросом. Диагональные вентиляторы имеют схожую конструкцию с осевыми. Разница заключается в том, что происходит с воздухом после выброса.

В осевых вентиляторах он направляется прямо из корпуса, а в диагональных отклоняется на 45°. Это увеличивает зону рассеивания, а также тягу вентилятора. Добиться такого результата удалось за счет уникальной формы корпуса, а также лопастей. В большинстве случаев диагональные вентиляторы не требуют периодического технического обслуживания. Радиальные приборы являются одними из самых эффективных. Объясняется это тем, что крыльчатка здесь имеет необычную форму. Она находится в отдельном корпусе и похожа на колесо с большим количеством лопастей. Для таких вентиляторов можно установить двигатель большей мощности, чем для двух предыдущих. Кроме того, во время выброса продуктов горения двигатель не находится на пути движения воздушных масс, что продлевает срок его службы. Недостатком такого вентилятора для дымоудаления можно считать его шумность.

Обратите внимание! Условно все виды вентиляторов для дымоудаления, которые располагаются на крыше, можно разделить на две большие группы. Часть из них производит выброс воздуха вверх, а часть горизонтально. Первые обладают большей производительностью и применяются для тех зданий, где могут находиться различные химические вещества.

Что учитывать при выборе

Учитывая требования, которые приводились выше для крышных вентиляторов, можно легко составить список нюансов, на которые стоит обращать внимание при покупке конкретного экземпляра:

• способ монтажа;
• мощность двигателя;
• отказоустойчивость;
• объем удаляемого воздуха;
• скорость вращения.

Вентилятор для удаления дыма, который будет установлен на крыше должен иметь простую систему монтажа. От этого будет зависеть, какие доработки потребуется сделать на кровле. Кроме того, при должной сноровке его можно смонтировать самостоятельно. Мощность двигателя должна браться с запасом в 10%. Это необходимо для максимальной эффективности. Обмотки двигателя должны быть дополнительно защищены лаком и находиться в герметичном корпусе. Если модель уже определена, тогда стоит поинтересоваться у монтажников, сколько приблизительно служат такие вентиляторы. В паспорте устройства должна быть заявлена отказоустойчивость.

Если этого нет, тогда такой прибор окажется абсолютно бесполезным при возникновении пожара. Объем удаляемого воздуха должен быть максимально возможным. Необходимо подсчитать объем самого помещения и посмотреть на показатели производительности вентилятора. За один час он должен быть способен несколько раз заменить массы в полном объеме. От скорости вращения двигателя напрямую зависит производительность, поэтому важно брать агрегат с максимальными показателями.

Процесс монтажа

Первым делом осматривается кровля и выбирается место, где будет находиться прибор. Делается расчет предположительных нагрузок, которые будет оказывать вентилятор. В кровле изготавливается отверстие. Возможно, под вентилятор понадобится установить небольшую площадку, чтобы он находился строго горизонтально. Следующим шагом устанавливается специальный поддон. В зависимости от указаний производителя сверлятся отверстия и монтируются тяги. Чтобы в систему вентиляции не происходило обратного тока воздуха, понадобится клапан. Клапан монтируется в согласии с особыми требованиями, чтобы не возникало перекоса. Часто для этих целей наносятся специальные метки. Когда клапан и вентилятор совмещены, их можно поместить в стакан и зафиксировать. Чтобы влага не просачивалась через отверстие, края обрабатываются герметиком. Подробнее процесс монтажа прибора для дымоудаления можно посмотреть в видео.

Обзор производителей

Хорошо зарекомендовал себя производитель крышных вентиляторов для дымоудаления «Веза». В их модельном ряде есть приборы КРОВ-ДУ/ДУВ. Радиальные приборы Веза обладают высокой эффективностью. Увеличенный корпус позволяет создать большую тягу. Производитель Веза хорошо продумал систему монтажа прибора. Выброс отработанных масс производится вверх, при этом есть защита от попадания осадков. Есть преимущество применения на складах со взрывоопасными материалами. Стоит обратить внимание на ВРКВ-ДУ. Такой прибор для дымоудаления способен функционировать при температуре внешней среды до 45°. Изделие для дымоудаления может быть установлено на здания различного назначения. Это могут быть школы, больницы, жилые дома или склады с опасными веществами.

Интересную конструкцию и высокую производительность имеют вентиляторы ВКРС. Лопатки крыльчатки прибора для дымоудаления располагаются особым образом, поэтому можно говорить о его особой эффективности. КПД, который обеспечивается вентилятором для дымоудаления достигает 69%. Есть различные модели, которые подбираются под каждый конкретный случай. Для совместимых моделей вентиляторов дымоудаления можно использовать стакан для монтажа СМКВ. Он необходим для продления срока службы всех модулей прибора. СМКВ подбирается в зависимости от того, в каких условиях будет функционировать вентилятор. Это могут быть северные регионы или тропики.

Резюме

Как видно вентилятор для системы дымоудаления является ответственным звеном. Лучше если всю систему, включая выбор вентилятора, будут разрабатывать специалисты этой области. Только в этом случае есть уверенность в отказоустойчивости двигателя вентилятора. Известные компании дают гарантию на проделанную работу, а также проводят плановое обслуживание систем дымоудаления.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Монтаж вентиляторов дымоудаления

Установка вентиляторов системы дымоудаления. Назначение и порядок проведения работ.

Активное строительство объектов повышенной этажности для массового пребывания людей (спортивные комплексы, офисные и торговые центры, транспортные сооружения и другие многофункциональные здания) требует наличия на объектах инженерных сетей, обеспечивающих максимальную безопасность людей. Инженерные сети, обеспечивающие противопожарную безопасность, — неотъемлемая часть любого строительного объекта. Необходимость противопожарных систем оговорена в нормативных актах, регламентирующих строительные работы. Противопожарные системы должны быть предусмотрены во всех строительных проектах любого строящегося здания, сооружения или промышленного объекта.

Частью противопожарной защиты является установка системы дымоудаления (системы противодымной вентиляции). Задачей противодымной вентиляции является обеспечение защиты людей от опасного воздействия продуктов горения при пожаре во время эвакуации людей из опасной зоны. Вентиляция дымоудаления выполняет функции предотвращения отравлений людей угарным газом и предотвращения распространения дыма по всем помещениям горящего здания.

Основным элементом противодымной вентиляции является вентилятор дымоудаления. Для эффективного выполнения задачи дымоудаления применяются вентиляторы большой производительности, параметры которых рассчитываются в зависимости от конкретных требований и условий проекта. Такие вентиляторы имеют внушительный вес и размеры, а потому требуют тщательной проектной проработки и отработанной методики монтажа. Установка системы дымоудаления должна производиться квалифицированным персоналом, прошедшим специальную подготовку.

Монтаж крышных вентиляторов дымоудаления

Монтаж вентиляторов для системы дымоудаления зависит от типа вентилятора, от его весогабаритных параметров. В системах дымоудаления чаще всего применяются крышные вентиляторы, хотя возможно использование центробежных вентиляторов, устанавливаемых в специальных помещениях – вентиляционных камерах. Выбор типа вентилятора важно осуществить еще на стадии проектирования, чтобы рационально определить место установки агрегата. Для этого необходимо изучить поэтажные планировки здания, тип кровли, наметить направление выброса воздуха – либо вертикально вверх через проем в крыше, либо в вентиляционную шахту, либо горизонтально через проем в стене здания.

Узнать стоимость монтажа вентиляторов дымоудаления

К месту монтажа вентиляторы поступают, как правило, укомплектованными электродвигателями. Часто крыльчатка вентилятора конструктивно выполнена на одном валу с электроприводом.

Если вентиляторы предполагается размещать в вентиляционных камерах, то эти камеры должны иметь нормируемый предел огнестойкости, иметь достаточную площадь для удобного монтажа и обслуживания вентилятора и должны быть отделены от остальных помещений противопожарными перегородками.

Наилучшие условия для монтажа вентиляторов дымоудаления обеспечены в зданиях с плоской твердой крышей. В таком случае используются крышные вентиляторы, которые удобно крепятся на продолжении вентиляционных шахт, что обеспечивает надежность всей конструкции. При монтаже крышных вентиляторов над вентиляционными шахтами применяются монтажные стаканы. Верхний фланец стакана соединяется с присоединительным фланцем вентилятора. При этом нижняя часть стакана устанавливается и крепится на шахте. В зависимости от размеров и конструкции шахты используются либо стандартные стаканы, изготавливаемые промышленностью, либо используются стаканы индивидуального изготовления. В определенных климатических условиях стакан необходимо утеплять. Для утепления корпус стакана покрывают теплоизоляцией, а внутри него устанавливается утепленная воздушная заслонка.

Монтаж вентиляторов дымоудаления включает следующие основные этапы:

• монтаж стаканов для установки вентиляторов дымоудаления;
• установка клапана дымоудаления в систему вентиляции;
• установка вентилятора на стакан;
• при необходимости установка поддона;
• устранение зазоров и неплотностей в конструкции с использованием герметика;
• подвод системы электропитания и противопожарной автоматики;
• подключение контура заземления по правилам ПУЭ;
• проверка работоспособности системы.

Чтобы монтаж вентиляторов дымоудаления полностью отвечал требованиям пожаробезопасности, нужно предусмотреть на кровле защитный слой из негорючих огнеупорных материалов в радиусе 2-х метров от стакана, на котором установлен вентилятор. Если же крыша не изготовлена из огнеупорных материалов, то выброс дыма и газов должен быть отведен на расстояние более 2-х метров от кровли.

В случае с крышей, изготовленной из мягких материалов или имеющей сложную конфигурацию, способ монтажа вентилятора выбирается в зависимости от конкретных условий. Монтаж дымососа на мягкой кровле намного сложнее монтажа на жесткой крыше.

В случаях, когда несущая способность кровли здания ограничена или имеет сложную конфигурацию, а установка оборудования в венткамере невозможна по причине ограниченной площади здания, для решения задачи дымоудаления служат пристенные вентиляторы.

С воздуховодами вентиляторы соединяются фланцами без использования мягкой вставки. Фланцы уплотняются асбестовыми шнурами.

Все работы по монтажу вентиляторов дымоудаления необходимо выполнять в соответствии с документацией рабочего проекта.

  Телефон:   (495) 783-87-60 —  многоканальный

  E-mail:

mosregionvent.ru

Вентилятор крышный дымоудаления: установка, монтаж вытяжного вентилятора

В нашей жизни нельзя подстраховаться от любого рода чрезвычайных ситуаций, но свести к минимуму их возможные последствия нужно стараться. Одной из таких ситуаций,  которую можно встретить во всеоружии — это пожары в зданиях и помещениях, когда  люди могут погибать не от самого огня, а от большого количества дыма и чада.  Вентилятор крышный дымоудаления (ВКР) является в этом случае просто жизненной необходимостью.

Тем более, что в наше время в любом помещении и в огромном количестве присутствуют различные синтетические материалы, которые при горении выделяют опасные для жизни вещества.

Область применения

Чаще всего крышные вентиляторы дымоудаления устанавливаются на промышленных предприятиях, в больших общественных зданиях, спортивных и торговых центрах и прочих помещениях, где существует риск возникновения пожара.

Они предназначаются для быстрого выведения дыма, газов и прочих вредных веществ, находящихся в воздухе помещений во время пожара или других экстремальных ситуациях. В частных домах вентиляторы могут использоваться для отвода дыма из бытовых печей, каминов, при использовании газовых котлов.

Крышный вентилятор ДУ монтируется в вытяжные системы, где он может работать, как кондиционер,   а также в системы пожарной вентиляции . Иногда система может находиться в состоянии покоя и срабатывать только при возникновении пожара.

Виды вентиляторов: как выбрать?

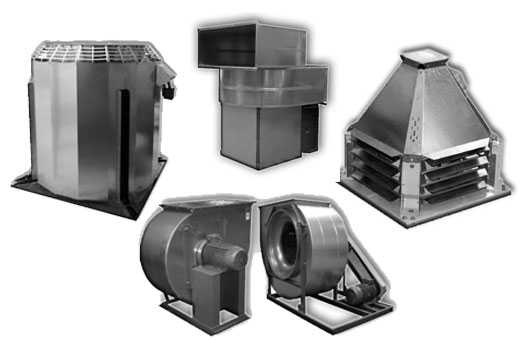

Видов и типов систем для дымоудаления есть несколько:

• осевой;
• диагональный;
• центробежный.

Осевой вентилятор представляет собой конструкцию, в которой несколько лопастей, насаженных на ось вращается с определенной скоростью. Это самый широко используемый агрегат на сегодняшний день, потому что сам по себе простой, как техническом исполнении, так и в обслуживании данного типа. К достоинствам этого вида  вентилятора для дымоудаления можно отнести его высокую эффективность.

виды крышных вентиляторов

Диагональные вентиляторы – это усовершенствованные осевые. Конструкция лопастей в этом виде отличается своей формой, благодаря чему поступающий дым идет в осевом направлении,  выводится наружу по диагонали.

Вентиляторы центробежные или радиальные,  по принципу работы напоминают два предыдущих вида. Но имеются конструктивные особенности, которыми они отличаются от остальных типов. Воздух в этом виде крышного  вентилятора дымоудаления всасывается под действием центробежной силы, что образуется вращением лопастей особой формы.

1 — монтажная поверхность, 2 — вентилятор, 3 — шайба гроверная (4 шт), 4 — шуруп (8х50мм)

Как видно, все устройства работают по единому принципу — всасывают воздух с дымом из помещения  и выводят его в атмосферу. Но наличие конструктивных различных особенностей позволяет различать их по ряду технических параметров.

На выбор того или иного крышного  вытяжного  вентилятора оказывают различные факторы – характеристики помещений, существующие системы кондиционирования и вентиляции крыши, мощность, кровельное покрытие и вся система крыши и многое другое.

Вентилятор, как и любой электроприбор,  выбирается по нескольким параметрам:

• надежность;
• мощность;
• простой монтаж;
• длительность эксплуатации.

В первую очередь обращают на мощность, ведь сильный агрегат способен быстро очистить воздух в помещении, тем самым, возможно, спасти не одну жизнь. Выбор зависит от простоты  монтажа  крышных вентиляторов, от  задач которые поставлены перед ним и от других факторов.

На рынке вентиляционного оборудования довольно много известных игроков. Как выбрать оптимальный вариант по соотношению: цена-качество?  Эксперты рынка советуют обратит внимание на продукцию шведской компании SystemAir.  Эта компания признана бесспорным лидером в области вентилирования на территории Европы, Азии и даже в странах Америки.  Крышные вентиляторы SystemAir представлены в широком ассортименте на Российском рынке и способны удовлетворить потребности любого заказчика, как по мощности, так и  конструктивным особенностям и сфере применения.

Рекомендации по установке и монтажу

Установленные на крышах зданий  вентиляторы изготавливаются из стали высокой прочности, покрытой антикоррозийными составами. В зависимости от назначения крышные системы дымоудалени подразделяются на группы. Центробежные могут изготавливаться также из разнообразных сплавов металлов, что предохраняет их от перегрева и взрыва.

Вентиляторы на крышах устанавливаются разными методами, которые определяются:

• типом кровли и  кровельного покрытия;
• углом наклона ската крыши;
• размером и видом.

Размеры вентилятора определяют в первую очередь способ его крепления.

На кровлях с твердым покрытием устраивается стакан для крышного вентилятора — круглая или квадратная конструкция из оцинкованной стали, которая монтируется на крыше и является основой для установки. Для установки стакана могут быть использованы вентиляционные шахты и колодцы, если они сделаны из бетона или кирпича и обладают достаточной надежностью.

Крепление вентилятора в стакан производится путем установки элементов крепления (гроверные шайбы, болты и шурупы), которые идут в комплекте. После установки вентилятора и всех его элементов, нужно расстояние между верхом стакана и корпусом  заделать герметиком.

На кровлях с мягким покрытием установка крышных вентиляторов сопряжена с некоторыми трудностями. В каждом конкретном случае разрабатываются свои способы и методы крепления исходя из местных условий. Единственное условие, которое должно соблюдаться повсеместно – это надежность и прочность крепления.

Если стакан монтировался на новую конструкцию, то необходимо провести все работы по гидроизоляции. В этот список входит устройство цементно-песчаной стяжки, установка оцинкованных фартуков и юбок пор контуру стакана, восстановление паро-_гидро и теплоизоляционных слоев кровли.

На расстоянии 2-3 метров по окружности вентилятора, кровля должна выполняться из негорючих материалов.

Также советуем посмотреть:

novakrovlya.ru

Крышные вентиляторы дымоудаления: монтаж, виды и характеристики

Крышные вентиляторы дымоудаления – специальные приспособления, позволяющие вывести из помещения зданий газы, дым и другие летучие вещества, выделяющиеся при пожарах.

Если вы хотите узнать про разновидности данных приборов и про то, как проводится их монтаж, то читайте статью.

Виды крышных вентиляторов дымоудаления

Большинство современных отделочных и строительных материалов состоят из синтетических компонентов.

При возгорании данные компоненты могут выделять большое количество дыма и различных летучих веществ, представляющих большую опасность для человека.

Чтобы снизить риск токсичного поражения людей, находящихся в здании при пожаре, следует оснастить крышу постройки специализированными вентиляторами дымоудаления.

Существует несколько разновидностей приборов, отличающихся между собой формой и предназначением.

Некоторые из них можно устанавливать в частных домах, другие же подходят для монтажа на крыши общественных построек.

Крышные вентиляторы, предназначенные для дымоудаления, бывают:

• осевыми;
• диагональными;
• радиальными.

Осевые вентиляторы, предназначенные для быстрого и эффективного очищения помещений от возможного задымления, обладают простой конструкцией.

В их корпусе размещаются обычные винты, оснащенные несколькими лопастями. Чтобы запустить осевой вентилятор дымоудаления, расположенный на крыше, следует замкнуть подведенную к нему электрическую сеть.

Начиная вращаться, лопасти создают область пониженного давления, стимулирующего скорейший вывод токсичных взвесей, содержащихся в воздухе.

Диагональный крышной вентилятор оснащен не винтом, а встроенной крыльчаткой. Лопасти, обеспечивающие эффективный отток дыма из помещений, имеют особое положение.

Конструкции, обладающие данным типом сборки, отличаются хорошей производительностью и почти не шумят в ходе работы.

Максимальная бесшумность конструкции обеспечивается разными осями вывода (по диагонали) и ввода воздуха (по вертикали).

Радиальный крышной вентилятор дымоудаления иногда называют центробежным. Конструкция данного прибора оснащена специализированным колесом, оборудованным лопастями, имеющими загнутые края.

Вращение лопастей генерирует высокоскоростную центробежную силу, удаляющую из помещений дым и воздух, наполненный различными взвесями.

Центробежные приборы являются наиболее мощными из представленных альтернативных вариантов.

Чаще всего их можно встретить на крышах заводов или других производственных помещений, обладающих большим внутренним пространством. В ходе работы радиальный вентилятор издает много шума.

Радиальные вентиляторы предназначены для обслуживания многоэтажных домов.

Для экстренной очистки задымленного воздуха в помещениях частного дома лучше использовать осевые приборы, обладающие сравнительно компактными размерами и продуцирующие низкий уровень шума в процессе активной работы.

Приборы могут работать по двум сценариям: экстренно включаться, срабатывая при активности датчика задымления, установленного в здании, или функционировать в штатном порядке, осуществляя кондиционирование помещений.

Как выбрать крышной вентилятор дымоудаления?

Перед тем как приобрести качественный крышной вентилятор, предназначенный для дымоудаления, следует разобраться в нюансах, гарантирующих его успешную работу.

Металл, из которого будет изготовлена конструкция, должен иметь хорошие эксплуатационные характеристики.

Не стоит приобретать модели, изготовленные из хрупких материалов, подверженных коррозии. Лучшим вариантом материала для вентиляторов является легированная сталь, обработанная молибденом.

Материал корпуса и деталей должен выдерживать агрессивное воздействие токсичных веществ, покидающих горящее помещение, и не вступать с ними в химические реакции.

Инженерный узел, главной деталью которого является вентилятор дымоудаления, следует располагать на крыше в соответствии со всеми нормами безопасности, указанными в сопроводительной инструкции.

Видео:

Чтобы защитить канал вывода дыма от попадания в него мусора, пыли и осадков, его следует закрыть специальным колпаком, гарантирующим высокую герметичность, или защитным зонтиком.

Кроме того, корпус вентилятора и детали, размещенные в его границах, должны демонстрировать высокую стойкость к температурным перепадам.

Для зданий общественного назначения или заводов лучше приобретать модели, способные без труда выдерживать высокие температурные нагрузки (до девятисот градусов Цельсия).

Для бытового использования можно приобретать вентиляторы, способные выдержать средние температурные нагрузки (в районе шестисот градусов Цельсия).

Температура воздуха в горящем помещении частного дома колеблется в пределах трехсот градусов Цельсия.

В офисных зданиях, обладающих большими площадями, она может возрастать до четырехсот градусов Цельсия.

Пожары, происходящие на территории складских помещений, автостоянок и проч., могут нагревать воздух в помещениях до пятисот градусов Цельсия.

При покупке крышного вентилятора следует учитывать уровень шума, который он будет генерировать в процессе работы.

В особенности данный показатель актуален для тех моделей, которые могут работать в двух режимах (удаление воздуха, наполненного токсичными взвесями, и кондиционирование помещения).

Лучше приобретать те крышные вентиляторы, которые оснащены автоматическими датчиками, отвечающими за их включение.

Правильная работа датчиков обеспечивает своевременную активацию работы прибора в случае возгорания в помещении и гарантирует быструю очистку воздуха. Вентилятор, не оснащенный датчиком, придется включать вручную.

Видео:

Крайне важный момент, на который следует обратить внимание при покупке стандартного прибора, не оснащенного функцией кондиционирования помещения – его отказоустойчивость.

Некоторые модели вентиляторов при длительном простое могут перейти в режим «сна» и демонстрировать сбои в работе.

Крышной вентилятор, предназначенный для дымоудаления, – необходимый прибор, позволяющий повысить безопасное эксплуатирование помещения любого назначения и снизить риск появления человеческих жертв при возможном возгорании здания.

kroemsami.ru

Нюансы монтажа крышных вентиляторов дымоудаления от «МосКлим».

Размещение вентиляционного оборудования на крышах промышленных и общественных зданий позволяет более эффективно использовать внутренний объём этих сооружений. При этом следует учесть, что при температуре наружного воздуха опускающейся ниже -40°С, необходимо согласовать наружную установку с производителем.

Всё вентиляторное оборудование группы компаний «МосКлим» изготавливается под конкретные заказы, что позволяет использовать его с максимальной эффективностью. Основными преимуществами работы с этим производителем являются:

• Минимальные сроки проектирования и изготовления. Как правило, весь цикл занимает от 3-х до 15-ти дней;
• Выпускаемая продукция сопровождается всеми необходимыми сертификатами;
• Гарантия на оборудование составляет 3÷5 лет;
• Предоставляется полное сервисное обслуживание оборудования;
• По Москве доставка осуществляется бесплатно, а при отправке в регионы производитель осуществляет транспортировку до компании перевозчика;
• Существует система скидок, достигающих 30% стоимости заказа.

Значительную часть ассортимента продукции этой группы компаний составляют крышные вентиляторы дымоудаления различных конструкций. Их основным назначением является предотвращение или минимизация поражающего воздействия продуктов горения на персонал или материальные ценности при пожаре. Высокие требования к агрегатам этого класса обусловлены решаемыми с их помощью задачами:

1. Противодействие распространению в безопасные зоны дыма и пламени;
2. Создание условий пожарникам для спасения людей и техники, а также локализации очагов возгорания.

Основные требования к системе дымоудаления содержит СП 7.13130.2013. Применяемые вентиляторы должны обладать огнестойкостью определяемой по ГОСТу Р 53302

Как производится установка крышного вентилятора дымоудаления

Минимальными требованиями к расположению вентиляторов дымоудаления являются:

1. Продукты горения должны выбрасываться в атмосферу на расстоянии превышающем 5 метров от воздухозаборников приточной противодымной вентиляции;
2. Высота выброса продуктов горения должна превышать 2 метра над кровлей из воспламеняющихся материалов;
3. При невозможности выброса на достаточной высоте, следует предусмотреть защиту кровли из невоспламеняющегося материала радиусом минимум 2 метра;
4. Допускается не защищать покрытие крыши при использовании вентиляторов с вертикальным выбросом.

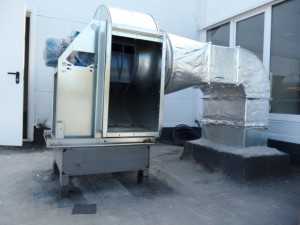

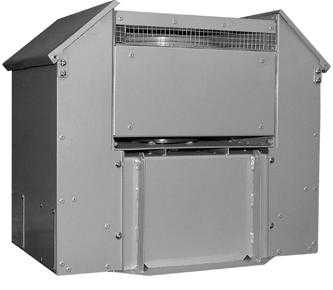

Сегодня можно купить крышные вентиляторы различных конструкций для применения в системах дымоудаления, и  все они должны монтироваться с соблюдением требований изготовителя, указанных в сопроводительной документации. Среди основных:

• Отсутствие перекосов при монтаже, во избежание возникновения биений, способных разрушить конструкцию;
• Обязательным является применение мер по снижению вибрационных воздействий на вентилятор от расположенного в непосредственной близости оборудования;
• Тщательная герметизация места установки для предотвращения проникновения в помещение влаги;
• Принятие мер для защиты от попадания внутрь агрегатов атмосферных осадков.

Управление работой противодымной вентиляции осуществляется:

1. От датчиков пожарной сигнализации;
2. Системой автоматического пожаротушения;
3. С пульта дежурного диспетчера;
4. Кнопками, расположенными у эвакуационных выходов;
5. Кнопками, размещёнными в пожарных шкафах.

Правильно подобранное и качественно установленное оборудование противодымной вентиляции, минимизирует человеческие и материальные потери при пожаре.

stconst.ru
